Kuglični ventili za grejanje: konstrukcijske karakteristike,

Bilo koji sistem grejanja sastoji se od više različitih čvorova, dizajniranih za obavljanje određenih zadataka. Međutim, to su ventili za grejanje, koji su najvažnije komponente sistema, s obzirom na to da se njime kontroliše protok rashladne tečnosti.

Na tržištu je predstavljen širok asortiman različitih ventila, koji karakteriše protok, prečnik izvora, nominalni i maksimalni dozvoljeni pritisak, proizvodni materijal itd. Šta birati među različitim rešenjima na tržištu?

Strukturne razlike mehanizama zaključavanja loptastog tipa

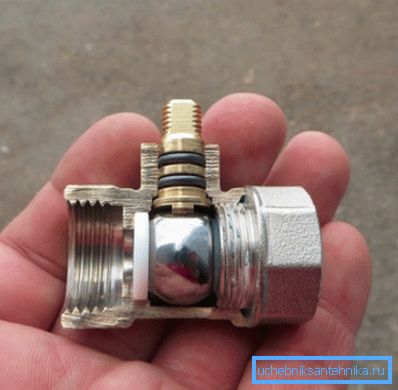

Loptaste lopte (igle) dobijaju svoje ime u skladu sa oblikom ventila, što je kugla sa skoro rupom.

Uputstvo za upotrebu uređaja je jednostavno:

• Zbog okretanja oko svoje ose, skorosta rupa na lopti se poklapa sa otvorima na tijelu kroz koje prolazi hladnjak.
• Dodatna rotacija ventila dovodi do činjenice da rupe koje prolaze hladnjak ne poklapaju i protok se zaustavlja.

Prema tome, kuglični ventil za grejanje ima dva glavna radna mesta, naime, "zatvorena" i "otvorena". Posredni položaji na kojima se glava opuštaju, po pravilu, nisu obezbeđeni.

Prema konfiguraciji kroz rupe, razlikuju se sljedeće vrste:

• jednostavne modifikacije sa ravnom rupom;
• trostrana modifikacija sa rupom u obliku slova L;
• trostrani modifikacije sa otvorom u obliku slova T.

Važno: Da biste isključili bateriju iz sistema grejanja, kao zaustavni ventil najčešće se koriste modifikacije sa ravnom rupom.

U skladu sa tipom priključnih ventila su sledeći tipovi:

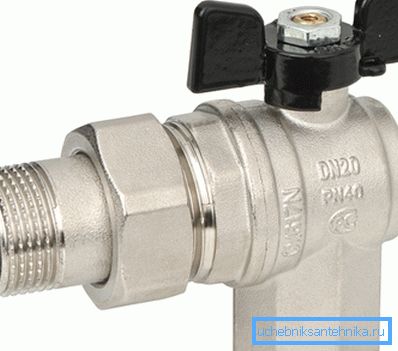

• Prirubnice sa prirubnicom - primenjuje se kako u domaćinstvu, tako iu industrijskim sistemima. Prirubnice sa prirubnicom su pouzdane i izdržljive, a stoga su dizajnirane za dugotrajno funkcionisanje u sistemima sa visokim pritiskom.

• Spojni elementi koristi se za grejanje u domaćinstvu. Ovi uređaji se zovu zbog dizajnerskih karakteristika montaže.

Kranske dizalice su odabrane za određeni sistem grejanja baziranog na parametrima protoka i maksimalnom radnom pritisku u mreži.

U skladu sa kapacitetom, loptasti ventili se dele na sledeće modifikacije:

• standardni uređaji karakteriše bandwidth do 80%;
• uređaji sa punim otvorom se potpuno otvaraju i praktično ne ometaju tok hladnjaka.

Važno: U sistemima za grejanje u domaćinstvu, kako bi se obezbedio maksimalan prenos toplote iz radijatora, preporučljivo je ugraditi ventil za punjenje otvora. Takvi uređaji u otvorenom stanju neće ometati napredovanje rashladne tečnosti.

Izbor prema vrsti proizvodnih materijala

Igli za grejanje se biraju ne samo na osnovu karakteristika i parametara određenog sistema, već iu skladu sa vrstom proizvodnih materijala.

Sledeće sorte su danas na tržištu:

• Modifikacije sa kućištem od čelika - odlikuju se visokom čvrstoćom, izdržavaju značajna mehanička opterećenja, ali se odlikuju niskom otpornošću na koroziju.

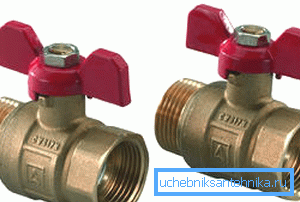

• Modifikacije od bronze ili bronze - različita plastičnost i, kao rezultat toga, otpornost na mehanička opterećenja. Pored toga, proizvodi od mesinga i bora su otporni na koroziju i stoga se preporučuju za upotrebu u sistemima sa preteranom čvrstinom i agresivnošću rashladne tečnosti.

• Modifikacije od nerđajućeg čelika u prodaji su izuzetno retke i skupe. Radni vek takvih konstrukcija je najduži od svih gore navedenih proizvoda.
• Izmene od silumin-a se primenjuju kao lažni za mesingane ili bronzane ventile. Cijena takvih proizvoda je niska, ali brzo ne uspevaju.

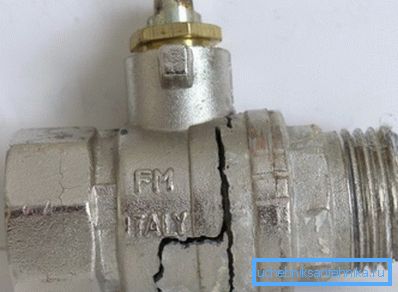

Silumin je krhak materijal koji bukvalno ruši od prekomernog mehaničkog naprezanja i rušenja zbog promjena temperature.

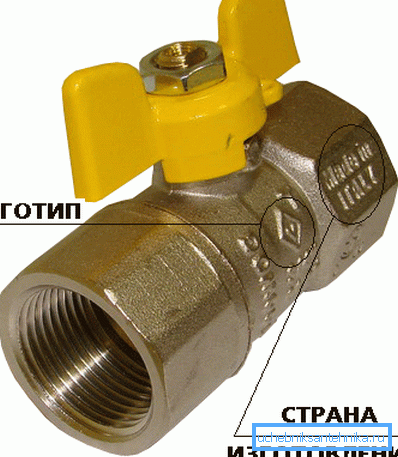

Nije lako razlikovati silumin proizvode od bronze, ali to je moguće. Dovoljno je napraviti duboku ogrebotinu nožem ili fileom na telu dizalice.

Ako je ogrebotina žuta, onda je mesingana ili bronza.

Ako je ogrebotina bela, onda je, najverovatnije, proizvod iz silumin i ne treba ga kupiti.

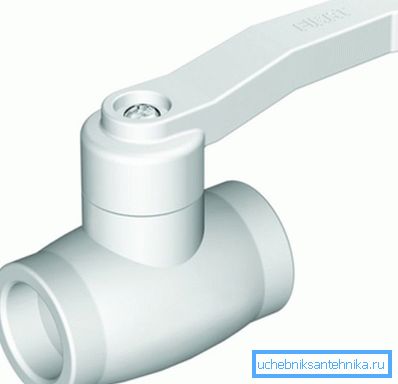

• Modifikacije napravljene od polimernih materijala su posebna kategorija ventila. Ovakve slavine su ugrađene za grejanje, montirane iz polipropilenskih cevi zavarivanjem.

Karakteristična razlika između proizvoda napravljenih od polimernih materijala je veličina koja je veća od dimenzija metalnih kola.

Što se tiče trajnosti, polimerne slavine praktično nisu inferiorne sa metalnim modifikacijama, jer ne korodiraju. Tipični primjeri polimernih ventila su ventili sa kućištem od polipropilena.

Kako je kran Mayevsky i šta se koristi

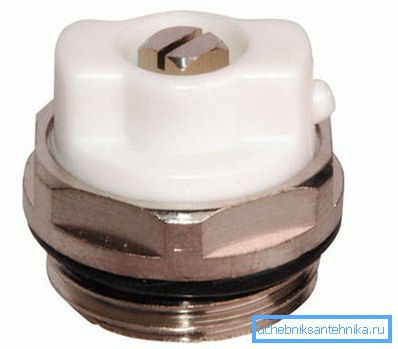

Kran Mayevskog je ventilacioni ventil tipa loptice. Svrha uređaja je oslobađanje vazduha i / ili rashladnog sredstva prilikom nadpritiska u sistemu.

Tradicionalno je Mayevski kran ugrađen u gornju stranu radijatora, gde je pričvršćen kao utikač. Strukturno, proizvod je mala podloška sa navojem na ivici. Metalno jezgro pribora se rastvara u plastičnom kućištu.

Ventil se okreće oko svoje osovine pomoću posebnog ključa za ključeve ili pomoću otvora sa šrafovima. Iscrtavanje viška vazduha kroz bočni otvor.

Uputstvo za krvarenje vazduha nije ništa komplikovano:

• Ubacivamo odvijač u utor ili stavimo ključ na držač.
• Radite svoje ruke jednom okrenutom suprotno od kazaljke na satu i čujemo šumu - ostavlja vazduh.
• Ispuštanje vazduha treba voditi iskazom mjerila pritiska na opremi za grejanje. Kada pritisak dostigne preporučeni nivo (za autonomne sisteme ne više od 1,5-2 bara), ventil se zatvara u smeru kazaljke na satu.

Važno: Zajedno sa viškom vazduha, rashladna tečnost može izaći iz vazdušnog ventila, tako da treba odvrtati ventil držeći mali kontejner ispod njega.

Ako se u procesu sklapanja sistema grejanja ispostavilo da nije bilo Mayevskog dizalice, možete ga dobiti instalacijom konvencionalnog kugličnog ventila.

Ali ovo rješenje ima nekoliko nedostataka:

• Prvo, uobičajena slavina će izgledati neugodno i nije estetski prijatna.
• Drugo, uobičajeni ventili ne pružaju adekvatnu udobnost prilikom krvarenja vazduha, jer je izlazak ovakvog pribora veliki.

Važno: Kran Mayevskog je mehanički ventil za vazduh koji zahteva direktno učešće ljudi u nadgledanju parametara pritiska. Pored mehaničkih uređaja, postoje i automatski ventili za odzračivanje ventila koji rade sami kada pritisak u sistemu prelazi dozvoljenu normu.

Zaključak

U članku su navedene glavne vrste kuglasti ventili, kao i njihove strukturne i operativne karakteristike. Sada možete donijeti pravu odluku o tome koje vrste ventila za zaustavljanje može biti potrebno za primjenu ovih ili drugih sistema grijanja (pogledajte članak Popravka sistema grejanja - briga o zdravlju sistema grijanja).

Više korisnih informacija možete pronaći tako što ćete gledati video u ovom članku.
