Kotlovi za grijanje vode na čvrstim gorivima:

Koji su kotlovi na čvrsto gorivo za grijanje vode? Koje su njihove prednosti u odnosu na proizvode koji koriste druga goriva? Imaju li ozbiljne mane? Kako spojiti kotao na grejni krug? Pokušajmo pronaći odgovore.

Uređaj

Savremeni kotlovi na čvrsta goriva sa čvrstim gorivom su čelično ili liveno gvožđe sa vodonepropusnom toplotnom izmenjivačem priključenom na sistem grejanja. Nakon potapanja počinje zagrevanje nosača toplote i procesi konvekcije u njemu: topla voda se podiže na gornji dio košulje, a zatim - gore krug grejanja; hladno, prema tome, ide dole.

Sa malom dužinom punjenja i pravilnom konfiguracijom, razlika u gustini između tople i hladne vode je sasvim dovoljna da obezbedi stabilnu cirkulaciju kroz uređaje za grijanje. Međutim, češće, cirkulacione pumpe za grejne sisteme koriste se za povećanje brzine cirkulacije i izjednačavanje temperature radijatora.

Gotovo svi savremeni proizvodi, uključujući kotlove na čvrsta goriva ruskog porijekla, opremljeni su najjednostavnijom automatskom opremom - termostatom koji pokriva duvaljku kada se rashladno sredstvo pregrije. Ovo ograničava pristup kiseonika peći i smanjuje toplotnu moć sistema.

Međutim: u kotlovima tradicionalne gradnje, efikasnost takođe pada. Spaljivanje sa nedostatkom kiseonika povećava koncentraciju proizvoda nepotpunog sagorevanja: gorivo doslovno leti u cev.

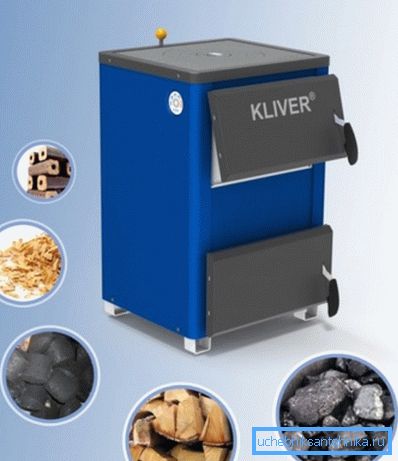

Koje kotlove na čvrsto gorivo mogu koristiti kao gorivo?

• Ogrevno drvo
• Ugalj
• Pelet (pelete presovan od drvnog otpada).
• Tresni briketi.

U praksi često kombinuju dve funkcije - ugreju kuću i dozvoljavaju im da se oslobodi zapaljivih ostataka.

Poređenje sa alternativama

Kako se funkcionalnost i efikasnost proizvoda o kojima diskutujemo odnosi na alternativna rješenja?

Pros

Glavni i, u stvari, jedini ubedljivi argument u korist opreme za grijanje čvrstog goriva je cijena kilovat-sati toplote, sekunde samo glavnom gasu. Da ne budemo neosnovani, daju prosječne vrijednosti za različite vrste goriva.

Napomena: u seoskim područjima drva za ogrev se često ne mora platiti u principu. Periodična kolekcija mrtvog drveta je u stanju da obezbedi toplotu bez ikakvih troškova.

Cons

Ali njihova lista je prilično značajna.

• Kotao zahteva uklanjanje proizvoda sagorevanja. Istovremeno, u klasičnom dizajnu, njihova temperatura je dovoljno velika da ozbiljno prati bezbednost od požara: cevi dimnjaka prolaze kroz drvene konstrukcije kroz toplotno izolacioni kanal.
• Grejanje na čvrsto gorivo neizbežno znači određenu količinu čađi, ulazeći u kuću i pridružene mirise.

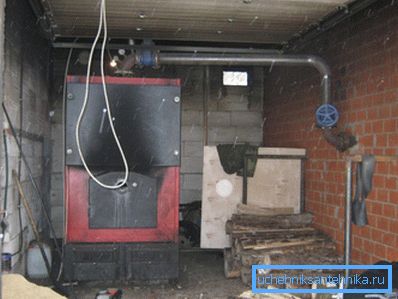

Uzgred: instalacija grejne opreme u odvojenoj kotlarnici u potpunosti rešava ovaj problem.

• Pod određenim uslovima, u dimnjaku može doći do prevrtanja vučne sile: proizvodi sagorevanja počinju da uđu u kuću.. Pored već pomenutih mirisa i čađi, ovo znači stvarnu priliku da se otruje ugljen monoksidom.
• Konačno, glavna stvar: peć na drva ili ugalj treba često utovar i čišćenje.. Preuzimanje frekvencije za klasične kotlove - ne više od 4 sata; sa dužim pauzama, uočava se pad temperature u kući.

Specijalne performanse

Neke verzije kotlova su u različitim stepenima svojih mana.

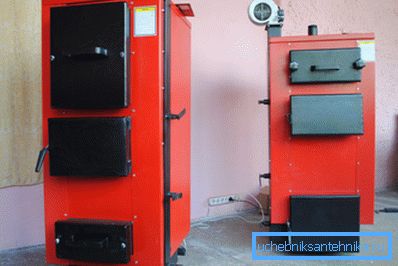

Turbina

Instaliranje ventilatora snabdevanja omogućava vam fleksibilno regulisanje protoka vazduha u zonu sagorevanja. Njegov rad sa vratima vatre i zatvorenog panela pepela onemogućava akumulaciju proizvoda nepotpunog sagorevanja i prevrtanja potiska.

Pellet bunker

Uređaj automatskih proizvoda na pelete (među kojima, inače, kotlovi na grejanje čvrsta goriva ruske proizvodnje su prilično brojni) omogućava dugotrajno isporučivanje rasutog goriva. Trajanje samostalnog rada takvih jedinica može trajati nekoliko dana.

Gasni generator

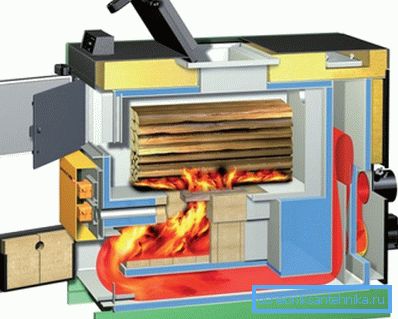

Gasni generatori ili pirolizni kotli na čvrsta goriva čvrsto gorivo prekidaju proces sagorevanja drveta u dve faze.

1. U početku, gorivo je napunjeno u pećnici sa ograničenim protokom vazduha. Ovo stvara veliku količinu ugljen monoksida i isparljivih ugljovodonika.
2. Proizvodi nepotpunog sagorevanja usled prirodnog ili prisilnog potiska ulaze u komoru za naknadni sagorevanja, gdje se mešaju sa svežim vazduhom i upalju.

Kakav je rezultat?

• Izlaz toplote bojlera može se regulirati izuzetno fleksibilno. Kada se komora za zgorevanje nalazi ispod primarnog odeljka, drvo za ogrevanje će nastaviti da tlači čak i uz minimalno snabdevanje vazduhom.
• Ograničenje snage više nije praćeno padom efikasnosti uređaja. Gasovi iz peći se spaljuju u potpunosti.
• Konačno, frekvencija punjenja goriva se povećava na 10-12 sati.

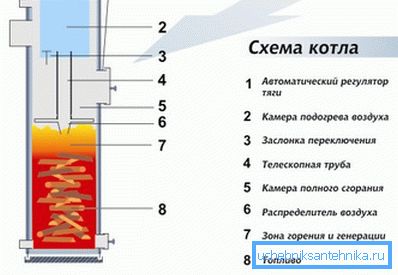

Vrh gorenja

Sledeći korak ka povećanju autonomije učinili su inženjeri iz Litvanije iz Stropuve. Oni su razvili vodene kotlove na čvrsto gorivo, od kojih je jedan na testnoj klupi pokazao autonomnu operaciju na jednom opterećenju ložišta u trajanju od 31 sata.

Suština inovacije je prenos procesa sagorevanja sa dna peći na vrh.

1. Drvo ili ugalj se ubacuju u komoru za sagorevanje.
2. Pokretni vazdušni kanal se spušta sa gornje strane, što će sagoriti dok gorivo gasi, pružajući neprekidan pristup dolaznog vazduha na njegovu površinu. Teleskopski kanal se završava velikim raspoređivačem vazduha od čelika otpornog na toplotu - sa staklenom pločom. Takođe razdvaja primarne komore za sagorevanje i pirolizu: proizvodi nekompletnog sagorijevanja spaljeni su u gornjem dijelu kotla kada im se snabdeva svež vazduh.
3. Najmanji pepeo koji ostane u peći nakon tinjanja potpuno se odvaja kroz dimnjak uzlaznim protokom vazduha.

Vezivanje

Uputstva za priključivanje uređaja za zagrijavanje čvrstog goriva u sistem grijanja ovise o njegovom tipu.

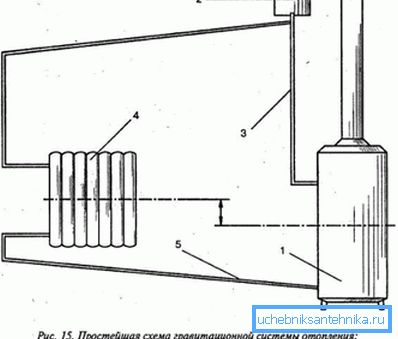

Sistem gravitacije

Tipični sistem gravitacionog grejanja u jednospratnoj kući je jednofazni Leningrad. Flaširanje je prsten oko cele kuće, paralelno sa kojim su priključeni uređaji za grijanje.

Ubrzavajući kolektor počinje sa izlazne mlaznice kotla: gusta cev za punjenje se podiže na visinu od 3 metra. Što je veća visinska razlika između gornje tačke ubrzavajućeg kolektora i samog kotla, to je veći pritisak stvoren u krugu, to je brži cirkulacija.

Otvoreni ekspanzioni rezervoar je instaliran na vrhu punjenja. Nakon sakupljanja kolektora, sa stalnim nagibom pada na kotao.

Nežna kosina omogućava vam da ubijete dve ptice sa jednim kamenom:

1. Voda za hlađenje se isušuje gravitacionim punjenjem, vraćajući se u ponovljeni ciklus grejanja.
2. Vazduh i (kada je izmenjivač toplote pregrejan) para se pomera u ekspanzioni rezervoar.

Za sistem prirodnog cirkulacionog grejanja sledi sledeće dimenzije:

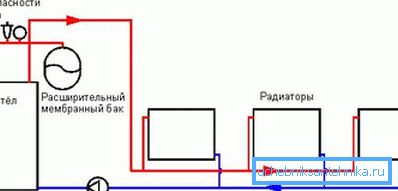

Prisilna cirkulacija

Da bi se napravio sistem sa prisilnom cirkulacijom i konvekcijskim uređajima za grijanje, potrebna nam je određena količina dodatne opreme.

• Zapravo cirkulaciona pumpa.
• Pred-filter se postavlja ispred pumpe.
• Rezna pumpa i ventilski filter.
• Zatvoreni ekspanzioni rezervoar sa zapreminom približno približno 10% volumena hladnjaka u krugu. Montira se, po pravilu, nakon oko 10 prečnika punjenja nakon pumpe.
• Ventil za otpad koji ublažava višak pritiska kada se pregreje.
• Manometar za kontrolu pritiska sistema.
• Automatski ventilator.
• Kranovi Mayevskog zasnovani su na broju radijatora ili džampera koji se nalaze iznad opšteg nivoa flaširanja.

Kada je dužina konture manja od 60 metara, možete raditi sa cijevom sa unutrašnjim prečnikom od 20 mm; sa većom veličinom, flaširanje se koristi u veličini DU25.

Napominjemo: ne mešajte kontrolu i spoljni prečnik. Dakle, čelična cijev DN20 ima spoljni prečnik od 24-26 mm. Za jasnoću konture, iz očiglednih razloga, unutrašnja sekcija je važna.

Uzorci istraživanja

Pored uvoza opreme za grejanje, proizvodnja kotlova na čvrsto gorivo dugo je uspostavljena na post-sovjetskom prostoru.

Hajde da se upoznamo sa par uzoraka.

CWR

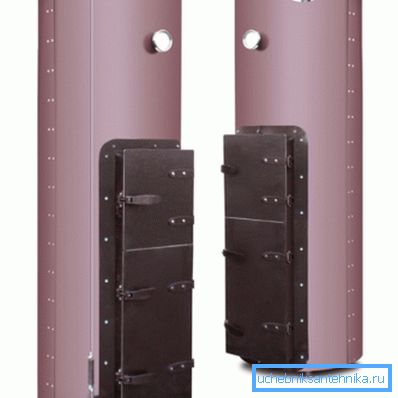

Pod oznakom CWR, prodajni kotlovi za čvrsto gorivo ruskog porijekla prodaju se iz koncerna Medved, koji ima kancelarije u Kostrom, Moskvi i Ivanovu. Njihova glavna karakteristika je gornja gora; Maksimalna izlazna snaga viška u uređaju, KVR-40, omogućuje zagrevanje kuće do 450 m2.

Sa najstarijim u porodici KVR-40 se bolje upoznajemo.

Tis uni

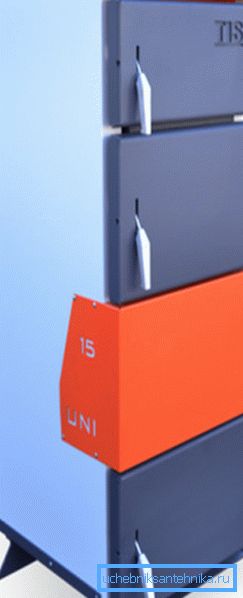

Proizvod nazvan Tis Uni 25 u našem minijaturnom pregledu predstavlja kotlove na čvrsta goriva beloruske proizvodnje. Naš junak je kotao za pirolizu sa izlazom toplote do 30 kilovata.

Zaključak

Nadamo se da će naš materijal pomoći čitatelju da počne upoznati sa savremenom opremom za grejanje. Kao i obično, u priloženom videu možete pronaći dodatne tematske informacije. Successes!
