Kotlovi za grijanje na domaćinstvo: pregled i karakteristike

Za grejanje kuća u trenutku koriste peći, kamini, vazdušni ventilatori, kao i plinski, električni, dizel i čvrsta goriva kotlarnice za domaćinstvo, koje mogu biti različite modifikacije i rade prema različitim principima.

Ugradnja uređaja za grijanje zavisi od tehničkih uslova projekta izgradnje, kao i od mogućnosti korišćenja jedne ili druge vrste energetskog resursa, odnosno da li imate prirodni gas ili da li je vaša kuća elektrifizirana.

Međutim, vi ćete sami izabrati, ali ćemo vam reći od kojih modela možete generalno napraviti ovaj izbor, odnosno objasniti kako oni rade, a prikazaćemo i video snimak u ovom članku.

Kotlovi na čvrsta goriva

Tradicionalno

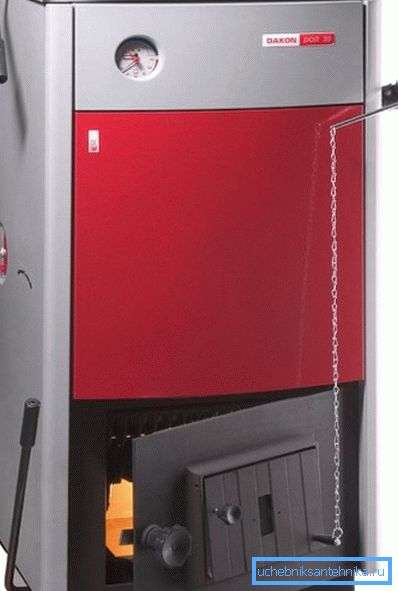

Pogledajmo kako se kotlovi na čvrsta goriva koriste na primjeru DAKON DOR 12 - ovaj model ima potpunu autonomiju (ne zavisi od struje), a praktično bilo čvrsto gorivo (drvo i ugalj) ovdje se koristi, ali optimalan materijal za sagorevanje je uglja. Podešavanje snage se vrši pomoću amortizera (termomehaničnog regulatora), koji povećava ili smanjuje protok vazduha u komoru za gorivo i krvari.

Razmenjivač toplote za DAKON DOR 12 je izrađen od izuzetno jakog toplotno otpornog čelika, ali postoje i modeli gde su izmjenjivači toplote izrađeni od livenog gvožđa - zbog debelih zidova, životni vijek uređaja se povećava. U ovom slučaju sagorevanje goriva osigurava visoku efikasnost sagorevanja, to je zbog specijalnog dizajna komore za gorivo.

Koristi primarni i sekundarni vazduh, koji se reguliše ne samo ventilom, već i sistemom okretanja i naginjanja rešetke, kao i ručice za tresenje koje se nalazi na bočnoj strani kotla.

Segmenti otporni na toplotu i vatrostalne ploče u komori za sagorevanje su katalizatori sagorevanja, a pored toga povećavaju vijek trajanja uređaja (ne brinu toliko brzo). Na vratima panela za pepeo se montira dorada za podešavanje, koja je takođe katalizator za sagorevanje - reguliše priliv primarnog vazduha. Na bočnim panelima, u njihovom srednjem dijelu, postoje posebni otvori za napajanje i podešavanje sekundarnog vazduha.

Napomena Poluga za tresenje, koja je dostupna u skoro svim modelima, omogućava otklanjanje otvaranja vatrozalice kako bi se odvojilo pepeo ili šljaka iz gorionika. Skoro svi kotlovi ove vrste imaju termomanometar na prednjoj strani. Gorivo se može utovariti odozgo, sa strane ili automatski, preko kontejnera za utovar sa kojim se isporučuju neki kotlovi.

Gas Generator

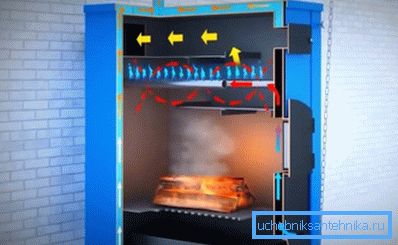

Pyrolysis ili gasni generatori kotlovi za grijanje sa čvrstim gorivima rade sasvim drugačije, za razliku od tradicionalnih jedinica, oni proizvode minimalnu emisiju proizvoda sagorevanja u atmosferu, s obzirom da gorivo skoro sagoreva.

Princip rada je oslobađanje piroliznog gasa na temperaturi od 200 ° C i nedostatak kiseonika, mešanje sa toplim sekundarnim vazduhom i konačno sagorijevanje ovog gasa u naknadnom sagorevanju.

Jednostavno rečeno, čvrsta goriva se stavljaju u primarnu komoru za gorivo i, nakon dovoljnog paljenja, pristup primarnog vazduha, koji kroz duvaljku ispod rešetke podržava sagorijevanje, znatno je smanjen - drvo ili ugalj jednostavno puše, što znači intenzivnu evoluciju gasova pirolize. Podešavanje se vrši pomoću specijalnih ventila.

Otpušteni gas pirolize (produkt toplotnog razlaganja goriva) ulazi u komoru za naknadni nagib, a tokom prelaska kotla u mod generacije gasa, sekundarni vazduh ulazi u komoru za naknadnu ispuštanje, koja dostigne potrebnu temperaturu duž puta (kroz peć) i ulazi u termohemijsku reakciju sa gasom pirolize.

Ovaj zagrejani sekundarni vazduh ne protiče proizvoljno, već putem specijalno kalibriranih otvora u popaljivanju, koji vam omogućava da prilagodite brzinu procesa i, dakle, snagu bojlera.

Napomena Prilikom sagorevanja čvrstog goriva kao što je gore opisano, najmanje 90% čvrstog materijala i proizvoda termičkog razlaganja gori, što ukazuje na visoku ekološku čistoću kotlova na gas. Efikasnost takvih kotlova je do 85%, a modul za kontrolu snage može raditi u rasponu od 60% do 65%.

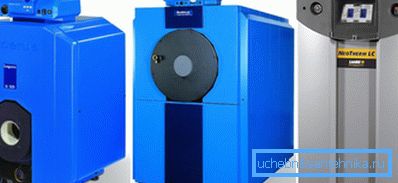

Diesel (mazut) kotlovi

Najtraženija vrsta goriva za takve kotlove je solarna energija i instrukcija insistira na odvojenom skladištenju goriva, odnosno ne u samoj kotlarnici, već u drugoj prostoriji ili u nekoj vrsti kontejnera kako bi se izbjegla vatra.

Jedinice mogu biti napravljene:

• bilo od čelika;
• bilo od livenog gvožđa.

Ali za kuće u selima, prednost se, po pravilu, daje drugoj opciji - njen položaj tokom rada je najpouzdaniji. Ali čelični modeli su napravljeni za pod i za montažu (zid), iako montirana verzija nikako nije najbolji prodavac uprkos činjenici da ima debeo sloj toplotne izolacije.

Sadašnje profesionalno održavanje ove vrste uređaja obično se svodi na tehničku kontrolu mlaznice goriva i gorionika, kao i redovno čišćenje dimnjaka. Prema metodi proizvodnje toplotne energije, kotlovi na tečnom gorivu podeljeni su na tradicionalne i kondenzujuće, gde je druga opcija produktivnija, jer omogućava korišćenje maksimalne količine energije same instalacije.

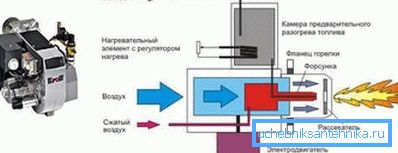

Princip rada dizel motor je u grijanje zavojnica, koji je obično napravljen od lijevanog željeza iz manje čelika otporan na toplotu, koja se javlja putem plamenika, i tu je osnovna razlika - oni mogu život:

• jednofazni,
• dvostepeni,
• modulacija.

Razlika u stepenima je prostrana opseg podešavanja. Dakle, jednofazni gorionici uopće nisu regulisani, odnosno imaju konstantnu grejnu snagu, dvostepeni gorionici, odnosno, imaju dva nivoa, ali modulacija može biti podešena na odgovarajući način za određeni slučaj.

Dizelski kotlovi za grejanje modernih kuća opremljeni su elektronskom kontrolnom jedinicom koja automatski kontroliše sistem i isključuje ga u slučaju problema sa opremom, održava podešenu temperaturu i ima nekoliko nivoa zaštite. Jedinice mogu biti jednokrevetne - dizajnirane samo za grejanje zgrade, dvostruke struje - sa dodatnom funkcijom protoka tople vode i dvostrukog kruga sa kotlom, gdje je funkcija tople vode u stalnom režimu.

Pažnja! Ne pokušavajte da potražite prodaju atmosferskog gorionika za tečno gorivo - ne postoje! Proces sagorevanja goriva se javlja tek nakon što ga briše mlaznica.

Električni kotlovi

Grejni element

Objašnjenje fotografije:

1. Grijači se nalaze na vrhu i dnu;
2. Tečni izmenjivač toplote;
3. Izolacioni tečnost;
4. Ekspanzioni rezervoar;
5. Sigurnosni ventil OB;
6. Senzor pritiska;
7. Hidro grupa (cevi, slavine i ventili);
8. Izlazni ventil izmjenjivača toplote: A - povratak iz sistema, B - dovod sistema

Najčešće, kotlovi koji rade na grejnim elementima, proizvode ugrađeni tip za montažu na zid i to je prilično opravdano. Dubina uređaja obično ne prelazi 25-30 cm, a da ne spominjem odličan dizajn jedinica, koji se vrlo dobro uklapa u bilo koji unutrašnji prostor.

Možete odabrati odgovarajuću mikroklimu sobe za vas podešavanjem željene temperature, a ovu funkciju obezbeđuju okidači termostatskih ventila, opremljeni senzorima koji nadgledaju temperaturu u sobi i u grejnom krugu.

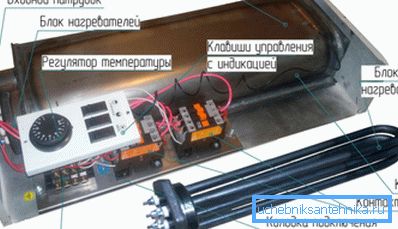

Cevasti električni grejač je napravljen od čelika, bakra ili titana, a u ovoj cevi postoji spirala koja je izrađena od nihroma i kontaktne šipke se spajaju na krajevima. Spirala u metalnoj cevi je pritisnuta kvarcnim peskom, a kontaktne šipke su fiksirane sa porcelanskim čepovima, tako da nichrome nema kontakt sa vanjskim okruženjem.

Snaga kotlova koji rade iz mreže 220 / 380V mogu se znatno razlikovati jedni od drugih, ali za korištenje u domaćinstvu se, po pravilu, koriste jednofazne (220V) jedinice gdje izlaz može biti od 2 do 30 kW.

Na primjer, na vrhu fotografije vidite nemački model WAILLANT eloBLOCK, koji se nalazi na drugom mjestu u svijetu po popularnosti na tržištu. Snaga takvog uređaja može biti oko 6-28 kW, tako da uvek možete izabrati pravi model za dvorište sa bilo kojom površinom zagrejanog prostora.

Model WAILLANT eloBLOCK ima maksimalni režim grejanja vode do 85 ° C, što je tipično za većinu svih sličnih kotlova koji rade na grejnim elementima. U toj modifikaciji, ekspanzioni rezervoar ima kapacitet od 7 litara, a radni pritisak može se menjati unutar 0.8-3.0 bara, iako je preporučeni opseg od 1-2 bara. Takav uređaj teži samo 34 kg, a njegove dimenzije (visina / širina / dubina) su 740x410x330 mm.

Elektrode

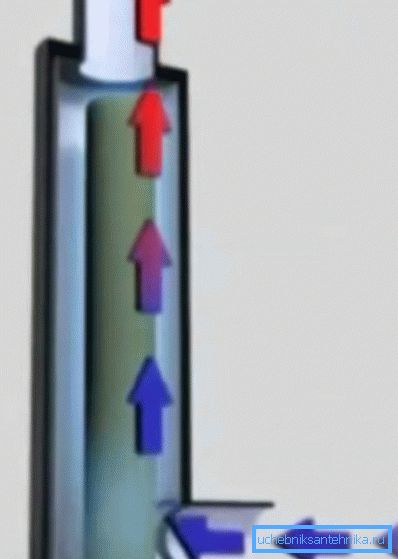

U kotlovima elektrode, princip zagrijavanja nosača toplote je fundamentalno drugačiji od svih drugih metoda, bilo gasnih, dizelskih ili čvrstih goriva - tu je izvor zagrijavanja kruga grijanja tečnost. Princip rada je veoma jednostavan - u rezervoaru postoje dve polarne elektrode koje su u stalnom kontaktu sa hladnjakom.

Bilo da je to 220V ili 380V kotao, on i dalje ostaje na frekvenciji od 50 Hz, pa se polaritet elektroda menja 50 puta u sekundi, što sa istom frekvencijom dovodi do kretanja jona u suprotnim pravcima. Od ove brzine kretanja jona, tečnost se zagreva i ulazi u krug grejanja u vrućem stanju, dobija se nešto poput protoka kotla, samo ne postoji izmjenjivač toplote i gorionik.

Ispostavlja se da rashladna tečnost zatvara elektrode i ako dođe do curenja, otvara se kolo, a sistem se isključuje zbog odsustva kratkog spoja u strujnom krugu.

Koristeći ovu tabelu, možete izabrati željenu modifikaciju kotla.

Gas

Konvektori (tradicionalni) kotlovi

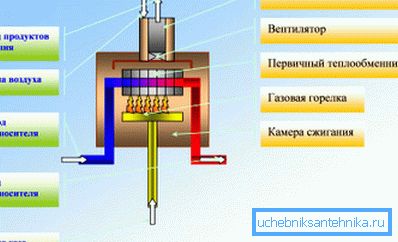

U Ruskoj federaciji najčešće se koriste tradicionalni kotlovi na plin, koji funkcionišu po principu konvekcije - plinski gorionik koji se nalazi u grejnoj komori, zagreva izmenjivač toplote i u zatvorenom krugu daje toplu vodu sistemu.

Šema rada je sasvim jednostavna, ali u isto vreme toplota koja se nalazi u komori nije potrošena za grejanje, već se ispušta u izduvnu ventilaciju kao otpad - proizvodi sagorevanja. Kao rezultat, njihova efikasnost ne prelazi 90%, iako izlazna snaga može biti različita - od 16 kW do 36 kW i više, ali to znatno povećava potrošnju gasa.

Tradicionalni gas jedinice mogu se montirati ili na pod, kao i jednog spoja, koji se koriste samo za sisteme grijanja ili dva kruga, pri čemu drugi krug za sistem tople vode (SVS). Sve ove instalacije opremljene su elektronskim senzorima koji čine regulacioni ventil, integrisanu cirkulacionu pumpu i elektronsko paljenje.

Izmenjivači toplote

• Najznačajniji nedostatak takve opreme - je njegova izmjenjivača topline, koja može biti od čelika, lijevanog željeza i aluminija, a ranjivost ovdje je otrovna kondenzata koji nastaje kao posljedica izgaranja plina i pare. Tačka stvaranja kondenzata je 55-57 ° C, pa je optimalna temperatura za kondenzacione kotlove 60-80 ° C.
• Ako govorimo o materijalima, najverovatnije, verovatno, može se nazvati liveno gvožđe zbog njegovih debelih zidova, ali u stvari, uređaji od čelika otporni na toplotu imaju duži radni vijek, iako ako pratite pravila rada, možete pozvati bilo koji od njih dobar.

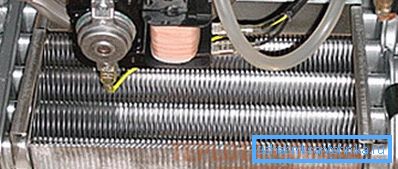

• Izmenjivači toplote po dogovoru mogu se podeliti na dva tipa - to su jednokrevetne, koje se koriste isključivo za grejanje i dvostruki krug - gdje se dodaje funkcija tople vode. Međutim, svi dvostruki izmenjivači toplote su ponovo različiti jedni od drugih - oni mogu biti od bimermičkog tipa (cev u cevi) ili odvojeni, gdje su grejanje i spremanje tople vode zasebni krugovi.
• Na prvi pogled čini se da je bithermična verzija bolja, jer je mnogo kompaktnija i lakša, ali ustvari ne odgovara stvarnom stanju stvari, mada se u kapacitetu i moći mogu tačno podudarati. Stvar je u tome što čak iu autonomnim sistemima, retko će neko koristiti destilovanu vodu, a bilo koja druga voda sadrži soli i alkalije i ne može se očistiti kućnim filterima.
• Kao rezultat grejanja, skala se gradi na zidovima, što je u bimermičnom uređaju gotovo nemoguće očistiti, mada postoje različiti načini za to - dijelovi vaga. Ako zaostaju za zidom, još uvijek se ne rastvore i stvaraju blokadu u tankoj cevi. Iskustvo sugeriše da je još bolje kupiti kotlove za grejanje na domaćinstvima sa zasebnim izmenjivačima toplote, koje se mogu očistiti u slučaju formiranja skale na njima.

Kondenzacioni kotlovi

Za gasne kondenzacione kotlove kondenzat ne postaje neprijatelj, ali najsigurniji način povećanja efikasnosti uređaja - samo razmislite o tome, ovaj faktor za većinu modela je oko 109-11%! Sve ovo je moguće zahvaljujući principu rada jedinice.

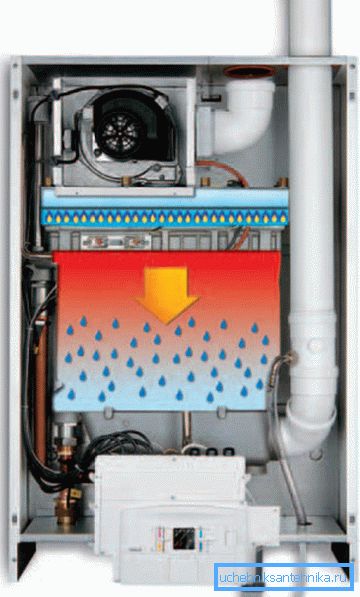

U komori za sagorevanje, tokom rada, postoji vazduh sa kiselim isparenjima, čija temperatura dostiže 150-180 ° C, ali u tradicionalnim jedinicama odmah se isušuje kroz ventilacionu cev do ulice, a tu se sekundarna toplota koristi za grejanje izmjenjivača toplote.

Kada temperatura gasa dostigne kritičnu tačku (55-57 ° C), ona se pretvara u kondenzat kiseline i pada na dno komore, gde se kroz poseban kanal, kroz filtere, preusmerava izvan uređaja.

Zahvaljujući ovom principu, kondenzacioni kotlovi na gas se nazivaju i niskim temperaturama, jer je njihov optimalni režim 30-55 ° C, iako mogu raditi i na 110 ° C i snabdevati visokotemperaturnim grejnim krugom. Veoma su pogodni za upotrebu u sistemu podnog grejanja, gde je temperatura nosača toplote rijetko čak do 50 ° C plus visoka efikasnost.

Naravno, cena takvih kotlova je mnogo veća od tradicionalnih, ali ovaj odnos kvalitete vrlo brzo plaća za početne troškove jedinice.

Zaključak

Želeo bih da vas podsetim da prilikom instalacije bilo kog domaćeg kotla sa svojim rukama, trebate pozvati specijaliste sa licencom za pregled lansiranja. U ovom slučaju, garantni period će se izračunati ne od datuma prodaje, već od trenutka kada jedinica počne da radi.
