Kotlovi na čvrsto gorivo ochag: pregled modela i načela
Grejanje kod kuće može se vršiti na različite načine, ali sada najčešći radijatorski krugovi i sistemi podnog grejanja. U jednom iu jednom drugom slučaju, kotlovi na plin i čvrsta goriva su savršeno pogodni. Naravno, postoje i drugi brendovi kotlova, kao i druge vrste goriva, kao što su dizel ili struja.
Ali nećemo biti u mogućnosti da obraćamo pažnju na sve odjednom, stoga je naš cilj u ovom članku samo jedan proizvođač. Ali nećemo samo kratko pregledati modele, već ćemo vam takođe reći o principu njihovog rada, a takođe vam pokazati kratki video snimak.
Princip rada
Čvrsto gorivo

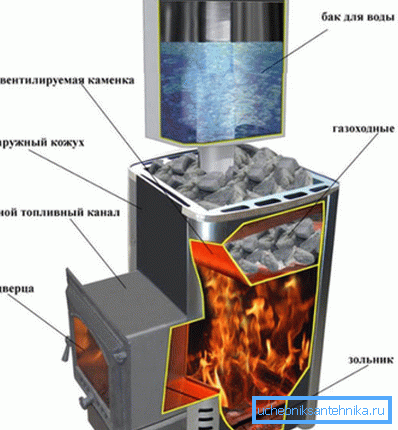

- Jedinice čvrstog goriva su široko rasprostranjene u Rusiji i koriste se ne samo za grejne kuće, već se uspešno koriste iu parnim kupatilima.. Uređaj tradicionalnog uređaja je prilično jednostavan - izmenjivač toplote se montira preko rezervoara za gorivo, koji može biti u obliku rezervoara ili u obliku međusobno povezanih cijevi. Intenzitet sagorevanja se jednostavno može prilagoditi - vrata peći i ashpita, ali u najnovijim modelima postoji čitav sistem ventila koji regulišu protok vazduha.

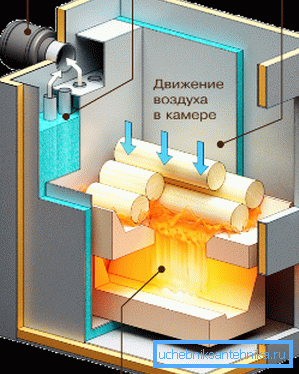

- Model generatora gasova koji radi na principu sagorevanja pirolize funkcioniše na sasvim drugačiji način, tj. Gorivo u jedinici je zapaljeno skoro bez ostataka, što značajno povećava njegovu efikasnost. Na taj način, u kutiji za vatre, upaljeno je ogrevno drvo ili ugalj, nakon čega se kiseonično snabdevanje delimično blokira, što uzrokuje obiman dim (pirolizu) i ovi proizvodi sagorevanja ulaze u drugu komoru za naknadni nagib, gdje se sagorevanje toplog vazduha podiže posebnim kanalom. Naravno, cijena takvih modela je mnogo veća, ali je potrošnja goriva 3-4 puta niža, a povećava se i efikasnost, pa su uštede očigledne.
Gas

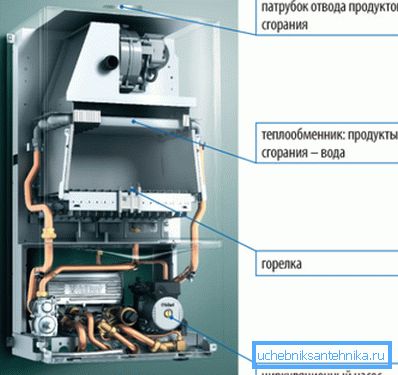

- Konvekcijski gasni kotlovi, koji se takođe nazivaju tradicionalnim, funkcionišu na principu grejanja izmenjivača toplote plamenom gorionika i direktnog prisilnog uklanjanja gasova iz komore za sagorevanje. Za najdužu upotrebu, priručnik za upotrebu preporučuje da se pridržavate optimalnog temperaturnog opsega od 60-80 ° C - ovo je važno, pošto je tačka formiranja kondenzata 55-57 ° C, a kada se oslobađa na izmjenjivaču toplote, metalni zidovi se uništavaju zbog prisustva kiselina tamo.
Napomena Sami razmenjivači toplote su najčešće izrađeni od čelika otpornog na toplotu, ali postoje i opcije izrađene od livenog gvožđa i aluminijuma, i to mogu biti odvojene i bentermične (cevi u cevi).

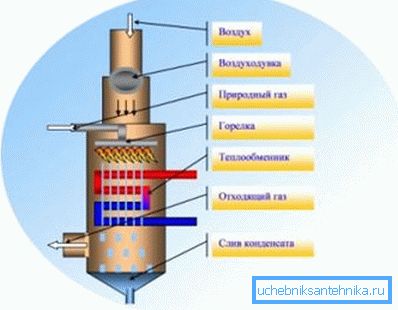

- Kondenzacioni kotlovi na gas, koji se nazivaju i niskotemperaturni kotlovi, rade u skladu sa nešto drugačijim principom - topli vazduh iz komore za sagorijevanje nije preusmeren na ulicu, već se koristi za sekundarno grejanje izmenjivača toplote. Kada se postigne kritična tačka kondenzata (55-57 ° C), kisela vlaga jednostavno precipitira, odakle se ispušta kroz poseban kanal kroz filtere - to omogućava jedinici da radi na optimalnoj temperaturi od 30-50 ° C. Rad u ovom režimu je veoma pogodan za sisteme podnog grejanja i povećava efikasnost instalacija do 108-111%!

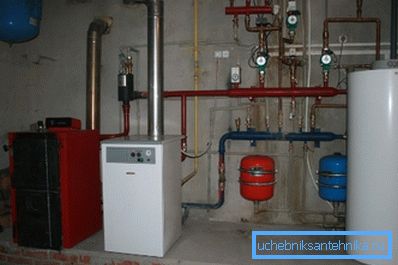

Preporuka. Za mešani krug grejanja (radijatori - podno grejanje) poželjnije je koristiti tradicionalne modele konvekcionog tipa sa trostepenim ventilom ugrađenim u sistem, pošto je konstantan rad jedinice u takvim slučajevima mnogo bliži baru 60-80 ° C.
Neki modeli
AKTV-12 modifikacija podnog tipa ima odgovarajuću snagu, prema digitalnoj vrijednosti na oznaci -12 kW, i preporučuje se korištenje uglja, antracita i drva za ogrev. Zapremina vode u rezervoaru je 35 litara, radni pritisak je 2 bara, izmjenjivač toplote je izrađen od čelika otpornog na toplotu, izduvni gasovi se ispuštaju kroz dimnjak, a efikasnost gorenja uglja je najmanje 65%.
Pogodnost ovog modela je u prisustvu ploče za kuhanje, a njegove ukupne dimenzije (visina / širina / dubina) su 740x450x760 mm, sa ukupnom težinom od 95 kg.
Sistem za grejanje na čvrsto gorivo CENTAR-a za proizvodnju plina (gasom) izrađen je od čeličnih i čeličnih cijevi debljine 6 mm, koji usmjeravaju (sistematično distribuiraju) kretanje gasova i njihovo gašenje. Zbog toga je efikasnost jedinica ove vrste 89%.
| Parametri | Jedinica merenja | B-1 | ||||||
| Snaga | kw | 10 | 13 | 17 | 25 | 31 | 38 | |
| Grijani prostor | m2 | 100 | 130 | 170 | 250 | 310 | 380 | |
| Površina zamjene toplote | m2 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | |
| Volumen učitavanja | kg | 50 | 60 | 70 | 80 | 90 | 100 | |
| Dimnjak | vidi2 | 150 | 300 | 300 | 300 | 300 | 300 | |
| Izduženi izduv | mm / H20 | 1.5-3.0 | ||||||
| Dužina dimnjaka | m | 4 | 4.5 | 4.5 | 5.0 | 5.0 | 5.5 | |
| Ukupna težina | kg | 300 | 340 | 394 | 456 | 480 | 520 | |
| Dimenzije | visinu | vidi | 135 | 140 | 145 | 160 | 160 | 185 |
| širina | 58 | 58 | 60 | 65 | 65 | 68 | ||
| Dubina i svinjetina | 63 + 20 | 76 + 20 | 78 + 20 | 80 + 20 | 85 + 20 | 91 + 20 |

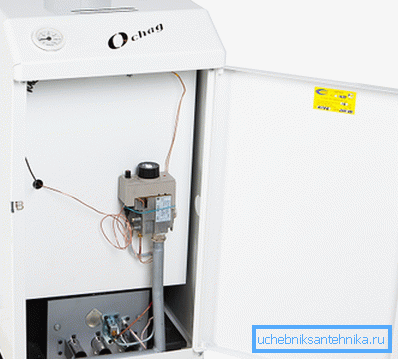

Konvekcijski gasni kotlovi u CENTRU mogu biti ili jednokružni ili dvostruki krug, a ova razlika se primećuje na etiketi, odnosno kratica KSGV znači prisustvo dva kruga, a KSG - jedan, postoje tri stepena zaštite. Nominalna radna snaga za različite modifikacije može biti 7, 10, 12,5, 16, 20 i 25 kW i dizajnirana je za grejna područja od 70, 100, 125, 160, 200 i 250 m2 respektivno.
Napomena Trenutno proizvodno udruženje ne proizvodi gasne kotlove ove vrste kondenzacije.
Zaključak
Ugradnja bilo kog domaćeg kotla na čvrsto gorivo ili gasa za sistem grejanja s vlastitim rukama je sasvim moguće, ali za to morate razumjeti sisteme grejanja, inače jednostavno ne možete pravilno da priključite uređaj. Pored toga, u slučaju modela gasa, definitivno morate pozvati specijaliste sa licencom za pregled i zvanično lansiranje - to će omogućiti da se garantni period izostane od ovog vremena.
