Kontrolna jedinica grejanja: funkcije, uređaj, prednosti

Savremeni sistem kontrole grijanja omogućava vam da implementirate najkompleksnije i najnaprednije programe i programe za prilagođavanje režima rada uređaja, kako biste postigli značajnu uštedu energije, da biste obezbedili daljinsko upravljanje grejanjem. Želimo da posmatramo jedinicu za kontrolu grejanja sa stanovišta strukturnih i operativnih karakteristika i prednosti.

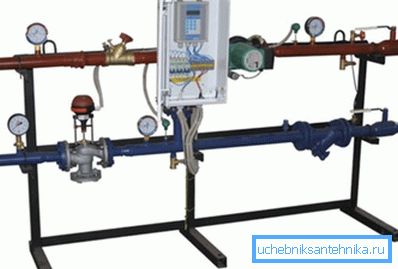

Automatska kontrolna jedinica

Svrha

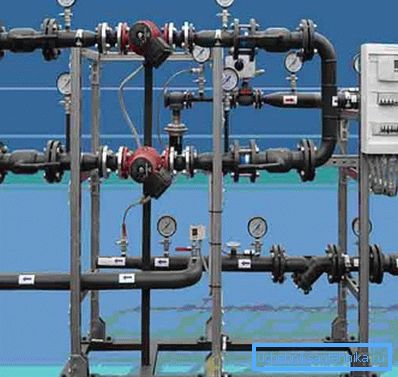

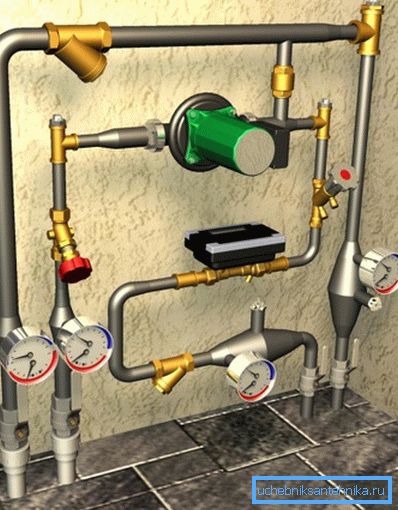

Automatska kontrolna jedinica je individualna toplotna tačka, koja je dizajnirana da kontroliše parametre hladnjaka koji kruže u sistemu grejanja, u zavisnosti od indikatora temperature u prostoriji, na ulici, u dovodu i povratnim cevima kola.

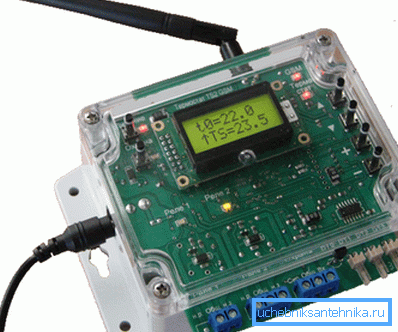

Pored toga, sistem vam omogućava da implementirate zaštitu od vanrednih situacija, prekidanje načina rada opreme, kontrolu grejanja GSM. U slučaju kvara ili nenormalne situacije, modul može putem SMS poruka obavestiti sve pretplatnike na mailing listi.

Međutim, ovo nije potpuna lista funkcija.

Kontrolni čvor može pružiti:

• Režimi i radni parametri cirkulacione pumpe sistema grejanja, zadata brzina kruženja tečnosti za hlađenje;
• Praćenje održavanja i izvršenja datog temperaturnog rasporeda dovodnih i povratnih cevovoda. Ovo pomaže zaštiti sistema od pregrevanja i prekomerne hladnjače;
• Održavanje datog konstantnog pritiska pri isporuci i povratku u zgradu, šta omogućava normalno da radi na svim automatskim uređajima u redovnom režimu;
• Fino i grubo čišćenje nosača;
• Vizuelna kontrola svih indikatora performansi sistema: temperature u ključnim oblastima, razlike pritiska na ulazu i izlazu čvora, dat način rada, alarmi;

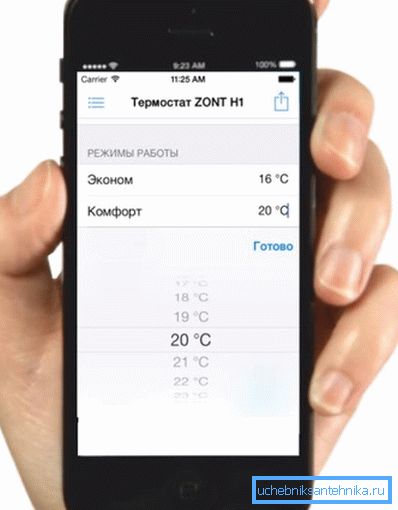

• Daljinsko upravljanje grejanjem telefonom i putem interneta;
• Daljinsko upravljanje prostorijom, alarmom, ulaznim vratima i kapijama uz pomoć dodatnih senzora.

Obratite pažnju! Za instalaciju takvog sistema, kotao i druga oprema moraju biti prilagođeni elektronskoj kontroli. Stari okviri sa mehaničkim ventilima sa ovom šemom neće raditi.

Uređaj i princip rada

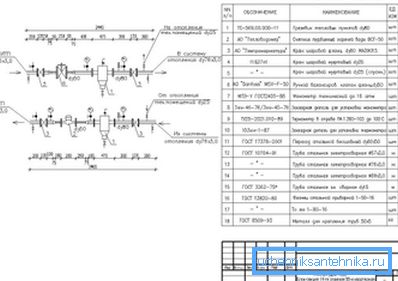

Struktura bilo kog automatskog upravljačkog sistema uključuje takve čvorove:

1. Senzori i senzori koji prikupljaju potrebne podatke u različitim delovima sistema;
2. Kontrolori i procesori koji upoređuju podatke primljene od senzora sa vrednostima koje je diktirala instrukcija (program) zabeležena na memorijskoj kartici, donose odluku i na osnovu toga daju komande izvršnim mehanizmima;

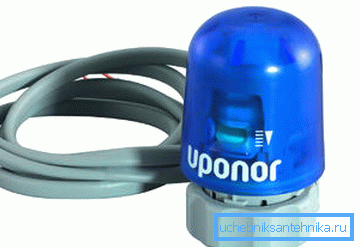

3. Mehanizmi izvršavanja koji primaju komande od kontrolera i izvode jednostavne akcije - isključuju ventile i ventile, povećavaju snagu jedinica, prebacuju modove rada opreme za grejanje, izvršavaju hitne zatvarače prekinutih čvorova.

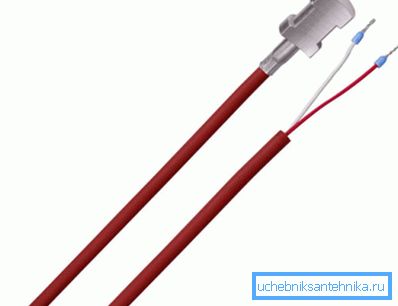

Senzori su senzori pritiska i temperature, kao i svi dodatni senzori koji omogućavaju praćenje različitih procesa. Najvažniji temperaturni senzori snabdevaju i vraćaju protok tečnosti za hlađenje, temperaturne senzore u prostoriji i na ulici, kao i senzore pritiska na ulazu u sistem.

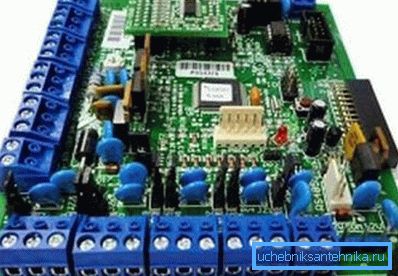

Ulogu kontrolera igra mali računar koji čita informacije svih senzora. Program koji otkriva temperaturne uslove snima se na memorijskoj kartici računara.

Kontroler upoređuje dobijene vrednosti sa postavljenim i, ako je potrebno, donosi odluku o tome da se izmene: povećanje snage rashladne tečnosti određenom krugu, isključivanje kotla ili prenošenje na drugi način rada itd.

Prilikom donošenja odluke, regulator šalje kontrolni signal na jedan ili drugi aktuator: prekidač releja, ventil ili servo ventila, prekidač ili elektronika kotla. U zavisnosti od postavljenog programa, GSM modul za kontrolu grejanja može poslati poruke vlasniku o određenom događaju, a čekanje na odgovor može preduzeti određene mere.

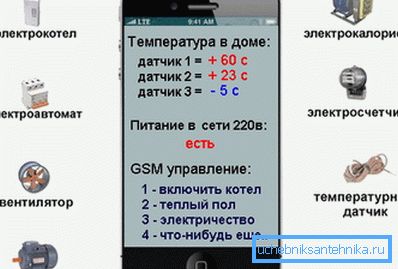

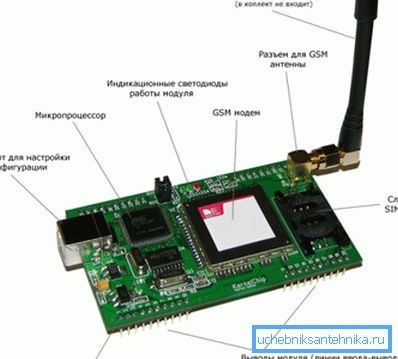

Grejanje u seoskom domu se kontroliše preko GSM koristeći poseban modul ugrađen u računar.

Ovaj modul uključuje sledeće elemente:

• Slot za prebacivanje SIM kartice;
• Napajanje i baterija;
• GSM modem;
• Konektor za antenu;
• LAN port za povezivanje sa ISP-om;
• Mikroprocesor;
• Memorijska kartica;
• USB konektor za konfiguraciju i konfiguraciju;
• LED indikatori ili ekran sa tečnim kristalima;
• Kontakt grupa sa ulazima i izlazima za prikupljanje podataka i slanje kontrolnih signala.

Obratite pažnju! Zajedno sa modulom za kontrolu GSM, softver mora biti isporučen za instalaciju na operativnom sistemu mobilnog telefona. Program će pomoći da se organizuje daljinski komunikacijski kontroler i operator.

Prednosti

Koje su prednosti korišćenja automatske regulacije grejanja?

Savremeni kontroler sa komunikacionim modulom omogućava vam sledeće prednosti i prednosti:

• Fino podešavanje sistema u realnom vremenu omogućava maksimalnu uštedu sa odgovarajućim nivoom udobnosti;
• Možete postići tačno temperaturne i klimatske parametre sobe, šta želite, a za to je dovoljno jednostavno postaviti željene vrednosti temperature;
• Trenutačno obaveštavanje o hitnim režimima i nenormalnim događajima značajno povećava pouzdanost i sigurnost rada;
• Imate priliku da napustite kuću radnim grejanjem i na daljinu da kontrolišete svoje stanje, kao i da kontrolišete režime rada, uključite ili isključite opremu na daljinu;
• Zimska posjeta zemljastoj kući sa ugašenim grejanjem zahteva da uđete u hladnu sobu, istopite jedinicu i sačekajte nekoliko sati dok se soba ne zagrije. Sada možete dati komandu da unapred uključite i ne gubite vreme.

Sami možete sami da sastavite i povežete sistem kontrole - za ovo nije potrebna dozvola i odobrenja. Posao je jednostavan za obavljanje poštujući uputstva proizvođača. Cena kompleta može varirati od 4 do 40 hiljada rubalja, u zavisnosti od konfiguracije i proizvođača.

Obratite pažnju! Većina modula ima priključke za povezivanje dodatnih senzora, pomoću kojih je moguće organizovati kontrolu otvaranja prozora i vrata, slušati ili gledati i druge korisne funkcije.

Zaključak

Kontrola i upravljanje savremenim sistemima grijanja može se izvoditi putem softvera sa daljim učešćem operatora. Komunikacija se može ostvariti putem GSM digitalne celularne komunikacije ili interneta. Dodatne informacije možete naći u našem video snimku.
