Kolika je rastojanje u radijatorima: dimenzije bimetalnog,

Udaljenost između zaglavlja radijatora je jedna od važnih tehničkih karakteristika na kojima zavise dimenzije proizvoda. Dimenzije utiču na mogućnost instalacije, naročito ako je baterija planirana za postavljanje u nišu ili ispod prozora. Pravilno odabrana veličina proizvoda neće kršiti osnovne operativne standarde na kojima zavisi normalan prenos toplote.

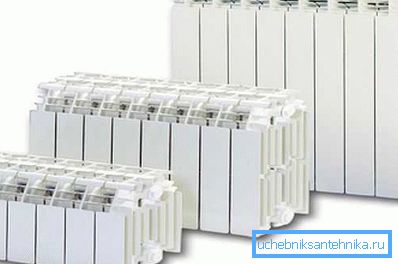

Grejači različitih visina

Opšti pregled vrsta radijatora i njihove dimenzije

Postoji nekoliko glavnih grupa radijatora koje se razlikuju u dizajnerskim karakteristikama:

  1. Sekcija.
  2. Panel čelik i bimetal.
  3. Konvektor.
  4. Autorski modeli, prilagođene, nemaju slične forme, već obavljaju svoje funkcije.

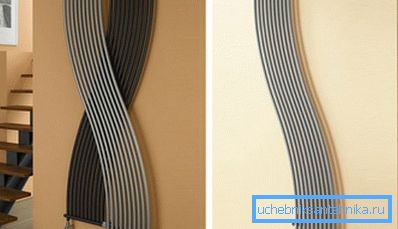

Na fotografiji - originalni grejač

Materijal koji se koristi i karakteristike dizajna uređaja za grejanje određuju:

  • otpornost na udaranje vode;
  • korozija;
  • zagađenje i skaliranje;
  • intenzitet prenosa toplote i druge komponente uspeha.

Što se tiče veličine, razlika u visini između gornjeg i donjeg manifolda (središnja distanca) utiče na mogućnost ugradnje grejača. Najčešće su ugrađeni u niše ispod prozora, ako je otvaranje prozora dovoljno veliko, onda se visoka baterija jednostavno ne uklapa.

Dijagram pokazuje središnju distancu

Ovaj parametar je posebno važan za sisteme sa prirodnom cirkulacijom. Činjenica je da se pritisak u sistemu stvara zbog razlike u visini između dovoda vode na bateriju i kotla, što je veća ta vrednost, to je veći prirodni pritisak u cijevi.

Obratite pažnju! Na primjer, središnja daljina radijatora od 250 mm ima smisla odabrati samo pod vrlo niskim prozorskim pragovima. U tom slučaju, možete postaviti bateriju čak i ispod visine prozora od 50-60 cm.

Primjer baterije u sobi sa velikim prozorima.

Grejalice na pločama su sve zavarene rashladnom sredstvom između dve rebraste ploče sa razmakom između njih do 1 cm. Ova površina povećava površinu zagrejane površine i prenos toplote - zračenje i konvekciju. Skromni kapacitet doprinosi brzom prenosu toplote - efikasnost dostiže 75%, ali se brzo ohladi.

Nedostatak proizvoda:

  • u svojoj ranjivosti na čekiću vode, što ih čini neprikladnim za upotrebu u sistemima centralnog grijanja;
  • korodira iz kisele vode;
  • nemoguće je dugotrajno odvoditi vodu zbog iste korozije, ali već u kontaktu sa kiseonikom.

Segmentne baterije su dobre mogućnosti za njihove konstruktivne promjene - povećanje / smanjenje broja sekcija za promjenu snage ili popravke. Bimetalni uređaji su zamenili tradicionalno krhko, ali izdržljivo livenog gvožđa sa visokom inertnošću.

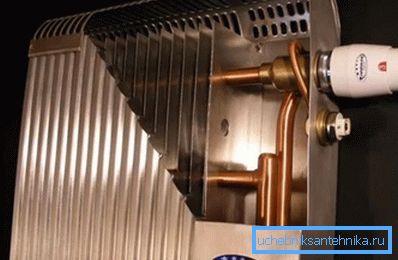

Na fotografiji - uređaj bimetallicheskogo grijača

U njima, rashladna tečnost prolazi kroz čelične cijevi sa aluminijskim pločama sa visokom toplotnom provodnošću.

Bimetalna baterija je oličenje dve prednosti u jednom proizvodu, i to:

  • čelik izdržava nestabilan pritisak i agresivno okruženje;
  • Aluminijum odmah reaguje na promene temperature.

Obratite pažnju! Od nedostataka možemo primetiti samo troškove. Cijena bimetalnog radijatora može biti 2-3 puta veća od cijene od livenog gvožđa ili čelika.

Pri izboru bimetalnih baterija potrebno je uzeti u obzir prečnik vertikalnog i horizontalnog kanala, a ne samo središnju distancu. Što se tiče dimenzija, najpopularniji se mogu smatrati modeli sa razlikom između otvora za bradavice od 500 mm (ukupna visina grejača je 570 mm).

Slika prikazuje horizontalne i vertikalne kanale, ako je kvalitet rashladnog sredstva loš, ne bi trebali biti suviše uski.

Ali u vakuumskim baterijama koncept "središnje distance" jednostavno ne postoji. Činjenica je da koriste samo jednu protočnu cev kroz koju cirkulira tečnost za hlađenje, a ravnomerno zagrevanje površine postiže se usled isparavanja tečnosti koja propušta.

Tubularne baterije - registri, superiorni segment u kompaktnosti i raznolikosti oblika. Odsustvo curenja na zglobovima je osigurano zavarivanjem fragmenata, oni izdržavaju radni pritisak do 15 atm., Ali tanki zidovi slabo drže vodeni čekić. Registrima je moguće izraditi vlastite ruke, odabirajući proizvoljno razmak između cevi.

Pročitajte više o dimenzijama radijatora

U tehničkoj dokumentaciji za grejne uređaje pored izduvnih gasova, moraju biti naznačene i dimenzije, kao i rastojanje u sredini. U zavisnosti od vrste i proizvođača, dimenzije grejača mogu varirati.

Bimetalni radijatori

Od svih veličina baterija, razmak između kolektora može se smatrati odlučnim - to je veličina proizvoda koji zavisi od toga. A ako se dužina uređaja može varirati, tada visina može postati kamen spoticanja. Ovaj parametar je označen brojem nakon imena modela, na primer, ALUX 200. Standardno rastojanje središta za aluminijumske radijatore je 350 i 500 mm, ali ova cifra može varirati od 200 do 800 mm.

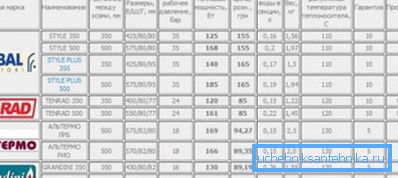

Karakteristike uređaja za grijanje popularnih proizvođača

Na primer, u italijanskim segmentnim modelima ALUX 200 sa istom visinom od 245 mm i dubinom od 100 mm svaka sekcija je 80 mm duga sa snagom od 92 W. Maksimalna dužina je 1280 mm (16 sekcija) snage 1472 vati. ALUX 350 model sa visinom od 395 mm ima iste dimenzije i broj sekcija, snage 138 W, ALUX 500 ima visinu od 545 mm sa dijelom snage od 179 W.

Opseg standardne veličine bimetalnih baterija uključuje središnje rastojanje od 200 do 500 mm. Ali visina uređaja može se malo razlikovati u zavisnosti od proizvođača. Na primer, ako je ovaj parametar 500 mm, visina Rifar Monolita je 577 mm, a model Germanium Neo - 560 mm.

Bimetalni radijatori sa središnom rastojanjem od 450 mm nisu dostupni. Dakle, neophodno je da uređaj za grejanje bude najbliži veličini.

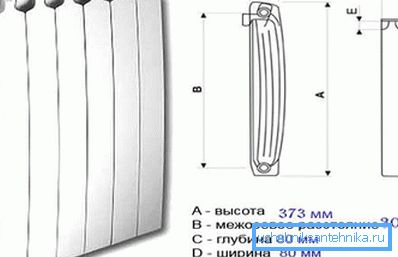

Osnovne dimenzije bimetalnog grijača

Obratite pažnju! Ako visina cevi ne odgovara središnoj udaljenosti, uvek možete da ih smanjite ili razblažite. Samo je važno da tranzicija bude glatka, a ne pod uglom od 90 °.

Osim 2 horizontalne cevi, dizajn bimetalnog radijatora takođe pruža tanje vertikalne čelične cijevi kroz koje cirkulira tečnost. Ali u malim modelima možda nisu. Na primer, kada je visina grejnog uređaja oko 20 cm, ona će se dobro zagrejati i od 2 horizontalne cevi.

U malom grijaču nema potrebe za vertikalnim cevima.

Livački radijatori

Takvi modeli se smatraju klasikom i koriste se više od 150 godina, naravno, izgled je doživeo značajne promene, ali sama ideja ostaje ista. Ovaj tip akumulatora je čak izdao poseban standard - GOST 8690-94.

Prema ovom dokumentu, raspon udaljenosti između otvora bradavice je od 300 do 800 mm, a ukupna visina uređaja je od 400 do 900 mm.

Dimenzije uređaja za grijanje od livenog gvožđa

Što se tiče sorti takvih uređaja za grijanje, proizvedeni su modeli sa 1, 2 i 3 kanala, oblik samih sekcija može se takođe razlikovati. Da ne budete zbunjeni pri izboru baterije, jednostavno znajte o karakteristikama uređaja za označavanje.

Prema GOST 8690-94, kada je označavanje, parametri radijatora označeni su kao:

  • njegova dubina;
  • rastojanje između centralnih osa otvora za bradavice;
  • S obzirom da je pritisak u sistemu grejanja značajan, maksimalni radni pritisak se takođe evidentira u obeležavanju;

Obratite pažnju! Liveno gvožđe je krhko materijal, stoga ne toleriše hidraulične šokove. Ako takvi pojavi nisu neuobičajeni u sistemu grijanja, bolje je odbaciti livene gvožđe i izabrati čelični ili bimetalni analog.

  • označava broj sekcija, kao i standard koji se koristi.
Karakteristike klasične livene baterije

Ako želite odabrati središnju distancu radijatora 450 za grejanje, onda možete izabrati bateriju sa najbližom vrijednošću ovog parametra 400 mm i blago smanjiti cijev. Standard ne predviđa oslobađanje uređaja za grejanje na udaljenosti od 450 mm između otvora za bradavice.

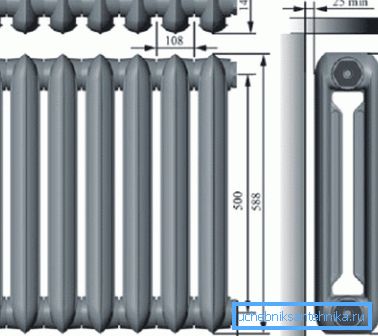

Puna veličina litijum-jonska baterija

Označavanje obično ukazuje na toplotni kapacitet jednog odseka. Na primjer, unos MS-140M-500-0.9 znači da jedan odjeljak može dati 140 W topline, središno rastojanje je 500 mm, radni pritisak je 9 atmosfera.

Aluminijski radijatori

Glavna razlika između aluminijumskih radijatora i bimetalnih radijatora jeste to što su cevi, ramovi duž koga pomera hladnjak, napravljeni od legure aluminijuma. U bimetalnoj su napravljeni od čelika ili bakra, a aluminijum se koristi samo za peraje.

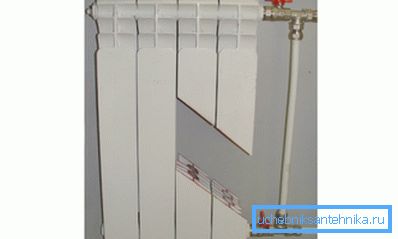

Aluminijski radijator u rezu

Što se tiče opsega veličine, minimalna vrednost se može smatrati 150 mm, a gornji prag je ograničen na 800 mm između osovina otvora blende.

Shodno tome, promene veličine i napajanje baterije:

  • visina beba od 150 mm pogodna je za domove sa velikim prozorima, neće blokirati pogled sa prozora. Set sadrži noge tako da nije potrebno popraviti ga na zid;
  • velike veličine 700-800 mm imaju visoku toplotnu prenosivost zbog razvijene površine radijatora;
  • ali najbrže trčanje može se smatrati veličinom od 400-500 mm između osa otvora za bradavice. To su baterije koje se koriste u većini stanova.
Karakteristike popularne aluminijumske baterije

Takođe treba istaknuti vertikalne radijatore. Ako ispod prozora za postavljanje uređaja za grijanje nije baš zgodno, onda upute za dizajn sobe omogućavaju vam postavljanje vertikalnog radijatora u ugao. Malo je širine (bukvalno 5-7 sekcija), ali ovde visina može da dostigne 2 metra.

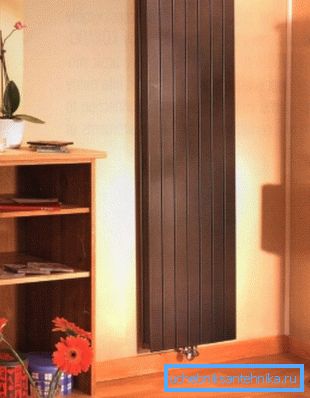

Primer visokog radijatora

U slučaju aluminijumskih radijatora, središnje udaljenost iznosi od 1.200 do 2.000 mm. Istina, efikasnost takve baterije je donekle niža u odnosu na konvencionalnu, jer se dio nalazi u gornjem dijelu prostorije, pri čemu je temperatura nešto veća od površine poda.

Dimenzije čeličnih radijatora

Ukupne dimenzije panelnih čeličnih radijatora su u rasponu od 20-90 cm, a aksijalni rastojanje je 5-7 cm manji od visine. Proizvedeni su uređaji sa inter-aksijalnom rastojanjem od 450 mm, takva standardna veličina je odsutna u livenom gvožđu, bimetalnim koljačima.

Čelični radijatori takođe mogu biti vertikalni, maksimalna visina u ovom slučaju može biti 2-3 metra. Ali češće se koriste konvencionalni modeli.

Visina i debljina čeličnih baterija varira u širokom opsegu.

Takođe, registri su napravljeni od čeličnih cevi (to je zbog lakoće čelika za zavarivanje i njegove čvrstoće). Međutim, nema ograničenja za ovu vrstu grejača, a prečnik se bira na osnovu želje kupca, kao i prenosa toplote sa grejača.

Domaći registar čeličnih cijevi

Na kraju

Razdaljina centra je važan parametar u svakom modernom radiatoru. Od ove veličine zavisi od visine uređaja, a time i mogućnosti ugradnje u nišu ispod prozora. Raspon veličina modernih radijatora će im omogućiti da budu instalirani kako u redovnom stanu, tako i ispod velikog prozora.

Video u ovom članku sadrži niz korisnih savjeta o izboru radijatora za grijanje za vaš dom.
