Količina vode u radijatorskom grejanju: dokumentacija i

Količina hladnjaka u crevima radijatora za mnoge je apstraktna vrijednost. Zapremina ove tečnosti utiče na inerciju sistema grejanja, vreme zagrevanja i način rada kotla. Sposobnost izračunavanja zapremine vode u bilo kom delu sistema za grejanje omogućiće vam tačnije odabiranje ostatka opreme ispod nje (kotao, cirkulaciona pumpa itd.).

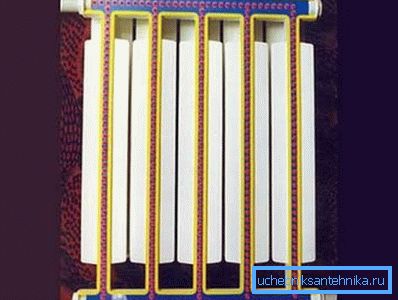

Baterija urezana

Šta trebate znati količinu vode u bateriji

Tipično, radijatori obraćaju pažnju na početak ili kraj grejne sezone ili tokom opšteg čišćenja. U isto vrijeme, vitalni procesi koji se javljaju unutar ljudskog bića za koji je odgovoran rashladni fluid - najčešće vode. Da li ima informacija o tome koliko se ova tečnost uklapa u jednu bateriju, odeljak, ima li neku vrednost?

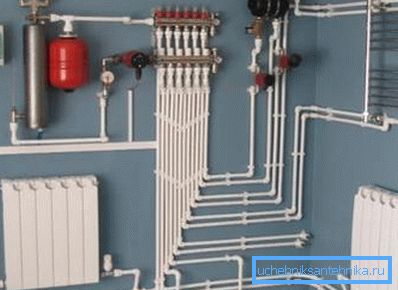

Volumen vode unutar ove

Ispostavilo se da to nije jedini razlog:

  • nemojte "težinu" grijača, jer zapremina vode u grijanju radijatora od livenog gvožđa povećava već veću težinu;
  • Ugradnja sistema grejanja sa određenim kapacitetom kotla zahteva izračunavanje ukupne količine tečnosti za hlađenje, uključujući i radijatore;
  • znajući da je količina rashladne tečnosti u bateriji 10-12% sistema grijanja - sve baterije, cijevi i kotlovi mogu odvoditi vodu "suvo";
  • prilikom izbora ekspanzionog rezervoara;

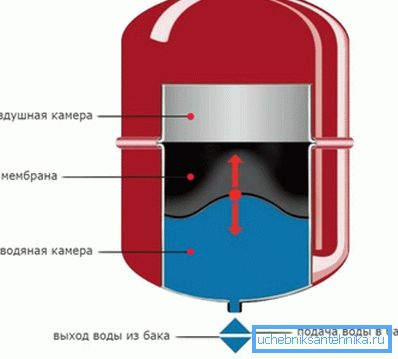

Zapremina ekspanzionog rezervoara mora odgovarati količini rashladnog sredstva u sistemu
  • kako ne bi preterao sa koncentrovanim antifrizom, koji se u određenom prolazu sipa vodom;
  • za tip prirodnog / prisilnog cirkulacije izabrana je optimalna veličina baterije - veliki u prvom slučaju i bez razlika u drugom.

Prinudna inicijativa

U panelnoj kući sa centralnim grijanjem nije neophodno da se bavimo pitanjima kao što je punjenje sistema pomoću rashladne tečnosti, to je eparhija stambenih i komunalnih usluga. Ali briga o dvorištu ili dachi je velika odgovornost koja leži potpuno na vašim ramenima. Prilike da uštede vrijeme i novac prisiljavaju vlasnike da održavaju toplotnu komunikaciju sopstvenim rukama, koristeći ponekad nestandardne metode.

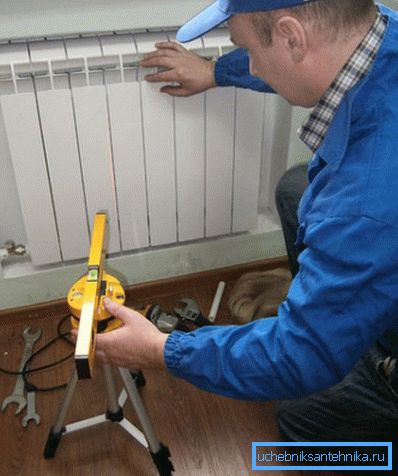

U foto-provjeri performanse baterije

Na primjer, nedostatak centralizovanog vodosnabdijevanja primjenjuje korištenje prirodnih izvora - bunara, bunara, ribnjaka.

Da bismo znali točno potrebnu količinu tečnosti, neophodno je unaprijed izračunati koliko će biti uključeno u sve kompozitne sisteme grejanja:

  • bojler;
  • cijevi;
  • radijatori.

Radimo sa dokumentacijom

Odgovor na pitanje koliko toka vode iz cevi "A", odnosno, treba da ide tamo, obično leži u tehničkom listu radijatora i kotla. Sa cevima je malo teže, ali ne i fatalne - poznajući njihov unutrašnji prečnik, na našoj web stranici možete pronaći detaljnu tablu o količini vode u litrima / kubnom metru po linearnom metru. Isto se može reći o podacima o zapremini kotla goriva ili baterija.

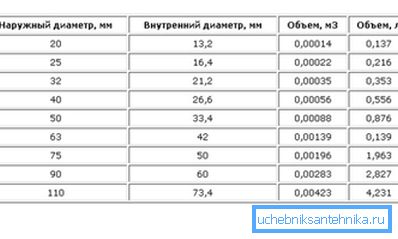

Podaci o unutrašnjem volumenu cijevi

Poznavajući punoću svakog metra cevi, saznajte ukupnu zapreminu "cevi" broja elementarnog stola nosača toplote pomnoženu brojem brojila. Da bi to učinili, nije neophodno da se puzi pomoću trake u čitavoj kući, ali koristite plan projekta i vladar.

Obratite pažnju! Na internetu, tabela zapremine vode u radijatoru izgleda još pogodnije. Može upoređivati ​​kapacitet radijatora iz različitih materijala, što će vam pružiti priliku da izaberete odgovarajuću opciju.

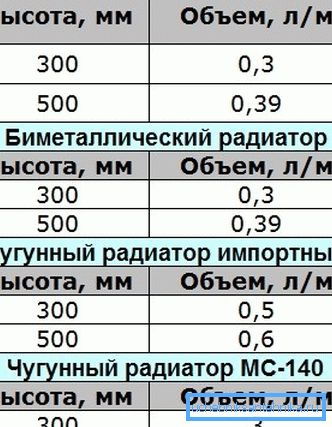

Zapremina vode ne zavisi od vrste radijatora

Tabela ispod pokazuje da je zapremina vode u delu bimetalnog radijatora i aluminijuma jednaka. Znači materijal nije bitan, glavna stvar je dimenzija grijača.

Za nestalni boravak u kući zahtijeva od vlasnika da koriste antifriz. Pošto ovo zadovoljstvo nije jeftino (cena za 10 litara domaćeg propilen glikola "Coziness tehnologija" dostigne hiljadu rubalja), potrebno je znati tačnu količinu ne-zamrzavanja. Nakon određivanja ekstremnog negativnog praga za sistem grejanja, supstance se pomešaju u određenom procentu.

Obratite pažnju! Ne dodajte antifriz u sistem grejanja napravljen od pocinkovanih cevi.

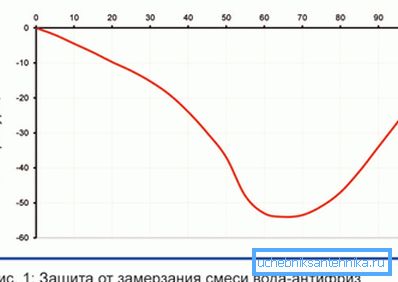

Antifriz smanjuje tačku zamrzavanja tečnosti

Prosečan varalica

Prosječni podaci koji određuju zapreminu vode u čeličnim radijatorima grejanja panelnog tipa su sljedeći:

  • model Demrad, Thermogross 11 tip za svaku dužinu od 10 cm predstavlja 0,25 litara rashladne tečnosti;
  • U sličnim modelima tipa 22, ova cifra se povećava na 0,5 litra po jačoj dužini.

Svaki odeljak starog "livenog gvožđa" različitih modela ima sledeći kapacitet:

  • MS 140 - 1,11-1,45 l (od 5,7 do 7,1 kg);
  • Svjetski kup 1 - 0.66-0.9 l s;
  • Svjetski kup 2 - 0.7-0.95 l;
  • Svjetski kup 3 - 0.155-0.246 l;
  • Konner Modern - 0,12-0,15 litra (3,5 kg).

Obratite pažnju! Možete videti kako se tradicionalni MS 140 razlikuje od kineske težine Konnera, na koje treba obratiti pažnju ako imate model poda.

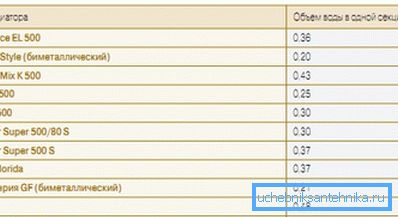

Ali toliko je uključeno u aluminijumsku sekciju

Ako je vaša baterija složena autorska stvar, pronalaženje njenog volumena je teško, ali moguće. Na primer, zapremina vode u čeličnom cevastom radijatoru se gigantno izračunava - utikač zatvara jednu rupu, a kroz drugu vodu prelije se na vrh.

Obratite pažnju! Označite količinu tečnosti napunjenu odmah ili kasnije, kada stavite sadržaj u kanticu / kadu. Ovaj metod izračunavanja primenjuje se na radijator bilo koje složenosti bez dokumenata.

U toplotnim izmjenjivačima kotlovskog bojlera, u prosjeku se postavljaju od 3 do 6 litara, au izvođenju poda i parapeta - od 10 do 30 litara vode. Dakle, nakon što ste naučili količinu tečnosti za hlađenje u svim uglovima, do kojeg može doći, možete izvršiti odgovornu operaciju - da izračunate zapreminu ekspanzionog rezervoara. Od toga zavisi optimalni pritisak u sistemu i željeni volumen tečnosti za hlađenje.

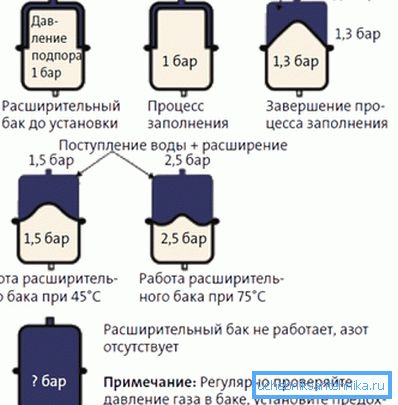

Princip rada ekspanzionog rezervoara

Uputstvo za izračunavanje pretpostavlja upotrebu jednostavne formule:

(Vs * K) / D = Vb, gde

  • Vs - zapremina rashladnog sredstva u sistemu grejanja (što je pomenuto gore - radijatori + cijevi + izmjenjivači toplote kotla);
  • K - koeficijent ekspanzije rashladnog sredstva (u vodi je jednak 4%, stoga 1.04 se koristi u formuli);
  • D - efikasnost ekspanzije rezervoara;
  • Vb je kapacitet ekspanzionog rezervoara.

Moguće je saznati volumen rashladnog sredstva u radijatorima ili cijevima, što je blizu stvarne vrijednosti, na osnovu snage kotla koristeći formulu:

x kW * 15 = VS, gde

  • kW - snaga kotla;
  • slika 15 - broj litara vode za dobijanje 1 kW energije;
  • VS - ukupan kapacitet sistema.

Sumirajući

Princip je bolji za podmlađivanje nego suprotno ne primjenjuje se u sistemima grejanja, jer će sistemsko zračenje značiti hladne baterije. Izračunavanjem zapremine svakog strukturalnog elementa sistema grejanja koristeći stolove ili eksperimentalno, potrošnja toplote će postati značajnija i prijatnija. Popravljanje ili zamena odvojenog fragmenta više neće biti tajna sa sedam pečata.

Video u ovom članku pokazuje proces sipanja rashladne tečnosti u sistem grijanja.
