Koji su sistemi grejanja: voda, vazduh, topli pod i

Koji su sistemi grejanja i na kojoj osnovi su klasifikovani? Moramo se upoznati sa oba provjerena dugoročna šema rada koja se koriste u privatnim i stambenim zgradama, i relativno novim rješenjima koja tek počinju postati popularna. Pa, hajde da započnemo.

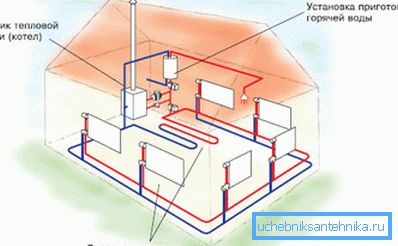

Grejanje vode

Ovi sistemi grejanja imaju zajedničku osobinu: za prenos toplotne energije iz izvora toplote na grejače koristi se tečnost za prenos toplote.

Napomena: suprotno imenu, voda uvek ne igra tu ulogu. Salt rastvori, etilen i propilen glikol koriste se i motorno ulje. Slabo se upoređuju sa vodom na mnogo nižoj tački smrzavanja, što omogućava da se ne bojite odmrzavanja cevi i baterija.

Grejanje vode, zauzvrat, može se klasifikovati prema duge serije znakova.

Izvor toplote

U toj ulozi može biti:

• Kotlarnica ili CHP. Hlađenje se transportuje do kuće duž dvije linije termički izolirane rute (snabdevanje i povratak); Na ulazu u kuću postavljen je sklop lifta, koji stabilizuje parametre temperature grejanja zbog uključivanja dela hladnjaka u recirkulaciju. Glavni nedostatak ovog programa je veliki gubici toplote tokom transporta.

Obratite pažnju! Ove gubitke plaća krajnji korisnik. Dakle, postoje mnogi koji žele preći sa centralnog grejanja na autonomne vrste grejanja.

• Glavni gas. Gasni kotao obezbeđuje minimalne troškove grejanja (oko 70 kopeceva po kilovat-satu toplote). Trenutno iu bliskoj budućnosti to je najisplativije rešenje. Gas u gasnim cilindrima i rezervoari za gas je mnogo skuplji - od 1,8 do 2,8 ruble / KW * h.

• Ogrevno drvo, ugalj. Troškovi su nešto veći (1,1 - 1,4 rublja / KW * H). Glavni nedostatak je niska autonomija kotlova: oni zahtevaju periodično punjenje goriva i uklanjanje pepela.
• Kotao za dizel gorivo, naprotiv, ne traži pažnju vlasnika nedeljama. Nedostaci uključuju potrebu za skladištenjem velike količine goriva, mirisa, visokog nivoa buke tokom rada solarnog gorionika i visokih troškova toplote (3,2 ruble / KW * h).
• Konačno, električni kotlovi svih vrsta. (Tenovy, indukcija i elektroda) su najprikladniji u radu i sigurni. Ne zahtevaju često održavanje ili uklanjanje proizvoda sagorevanja. Za sve dobro treba platiti; u ovom slučaju, prilično specifičan novac po stopi od 3,6 - 3,8 rublja po kilovat-satu.

Cirkulacija hladnjaka

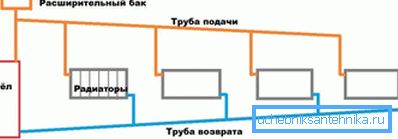

Može biti prirodno i prisiljeno.

Korisno: primenjene šeme instalacije koje mogu raditi u oba načina. U ovom slučaju, ubacivanje pumpe u punjenje velikog (sa DN 32) prečnika se isporučuje sa obilaznicom. Potrebno je tako da ograničenje cjevovoda ne smanjuje već malu hidrauličnu glavu u režimu prirodne cirkulacije.

Pravac kretanja rashladnog sredstva

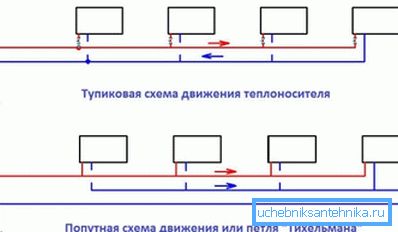

Može biti mrtvo i prolazno.

1. Mrtva vrsta sistema grejanja podrazumeva da se u različitim dijelovima sklopa rashladna tečnost pomera u suprotnim pravcima.
2. Sledeći saobraćaj znači da voda, antifriza, ulje i slično nisu u bilo kojoj tački kola. ne menjajte pravac kretanja na suprotno.

Top i dno flaširanje

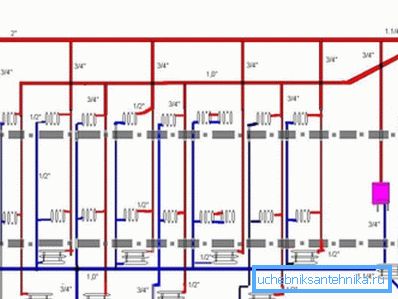

Ovde je sve jednostavno: šema sa gornjim punjenjem pretpostavlja da je krevet za grejanje (horizontalna grana cjevovoda koji povezuje podizače) na potkrovlju, a krevet povratnog toka je u podrumu.

U slučaju manjeg flaširanja, obe ploče se razvode u podrumu. Podizači su povezani u parovima; svaki par je povezan sa kratkospojnikom na gornjem spratu kuće ili u podrumu.

Raspored

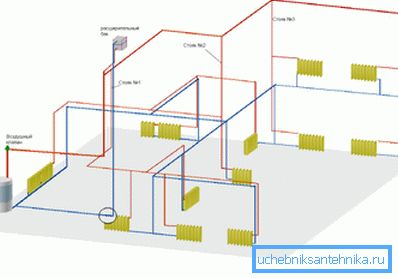

Odvojite vertikalno i vodoravno ožičenje; Izgledi, izgleda, su intuitivno razumljivi i ne trebaju komentari. Međutim, vrijedi razjasniti da su u stvarnom svijetu kombinovani tipovi sistema grijanja čestičniji. Na primer, u tipičnoj stambenoj zgradi, postolje je vertikalni raspored, ali flaširanje je horizontalno.

Priključak uređaja za grejanje

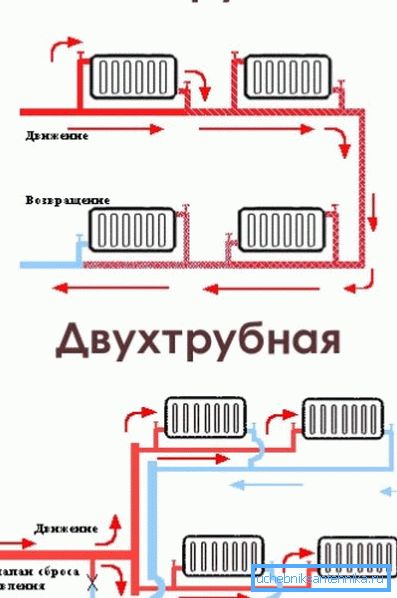

Na osnovu toga razlikuju se jednostruka i dvocevna kola.

1. U prvom slučaju, punjenje je prsten između dovodnih i izlaznih cevi kotla ili kućnih ventila u sklopu lifta. Uređaji za grejanje su ga razdvojili ili, što je mnogo razumnije, paralelno sa flaširanjem.
2. Druga shema podrazumijeva da je svaki radijator ili konvektor jumper između napajanja i povratnog punjenja.

Napomena: uopšteno, dvocevno kolo zahteva drobljenje svakog instrumenta i balansiranje sistema prilikom započinjanja udara. Uputstvo je povezano sa činjenicom da će inače cijeli tiraž proći kroz uređaje koji su najbliži kotlovu ili liftu, što je preplavljeno od odmrzavanja dalekometnih radijatora.

Egzotično

Koliko je grejanje pored uobičajenih i široko rasprostranjenih šema sa tečnim rashladnim fluidom?

Airy

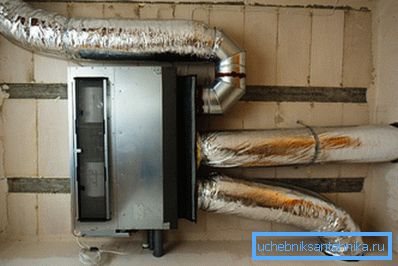

U ulozi hladnjaka služi običan vazduh. S obzirom da je specifični toplotni kapacitet mali, velike količine moraju biti transportirane; Sistemi grijanja vazduha se često kombinuju sa ventilacijom.

Rešenje je zanimljivo u odsustvu uređaja za grejanje u unutrašnjosti. Glavni nedostatak je taj što je skrivena instalacija vazdušnih kanala moguća samo u fazi izgradnje ili većeg popravka kuće.

Topli pod

U ulozi grijača služi se čitava površina poda. U tu svrhu, cijev sa toplotnim nosačem, grejnim kablom ili grejačem za film se postavlja u košuljicu ili ispod završne obloge. Rad se lako može uraditi ručno, bez učešća stručnjaka.

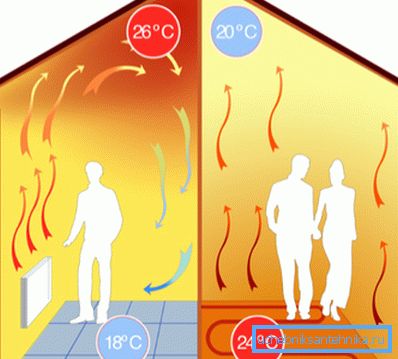

Grejani pod je zanimljiv za njegovu efikasnost. Ne, cena kilovat-sati toplote se ne menja: zavisi samo od izvora toplote. Uštede se postižu efikasnijom raspodelom temperature i manje curenja kroz plafon.

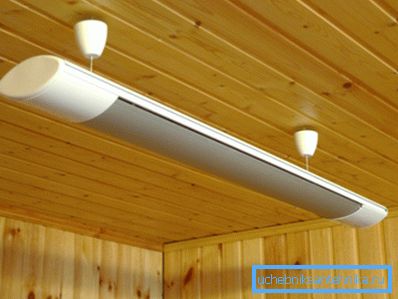

Infracrvena

Veći dio toplote se prenosi sa grejnog elementa na objekte i ljude u prostoriji zbog toplotnog zračenja, a ne konvekcije. Pošto grejači direktno utiču na temperaturne receptore stanovnika kuće, temperatura u sobi se može smanjiti na 15-16C bez najmanjih neugodnosti. Stoga ponovo uštedite energiju.

Zaključak

Naravno, naš minijaturni pregled mogućih rešenja u oblasti grejanja ne tvrdi da je potpun. Priloženi video će ga dopuniti korisnim i edukativnim materijalom. Successes!
