Koje kolektore vazduha se koriste za sisteme grejanja

Vazduh u sistemu grijanja je u stanju da naruši svoj rad, uz to, višak kiseonika postaje katalizator korozivnih procesa. Iako ne često pada u rashladno sredstvo, dodatni uređaji za njegovo uklanjanje neće biti suvišni. U tom slučaju koristite posebne kontejnere u kojima se sakupljaju, a zatim se proizvode sa ventilom. Zbog toga se ne isključuje samo višak vazduha iz kruga grijanja, već je i pritisak normalizovan.

Dizajn funkcije

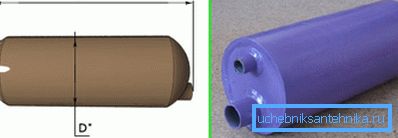

Tipične veličine i dizajn zračnih kolektora zasnovani su na prečnicima linija. Razmotrite njihove karakteristike i funkcionalnost detaljnije:

Akumulirani vazduh se isprazni ručno ili automatski. Cijena proizvoda zavisi od mnogih parametara, kao što su dimenzije, i prema tome varira u okviru različitih granica.

Sistemi za odzračivanje

Postoje dva glavna, o čemu će se govoriti u nastavku:

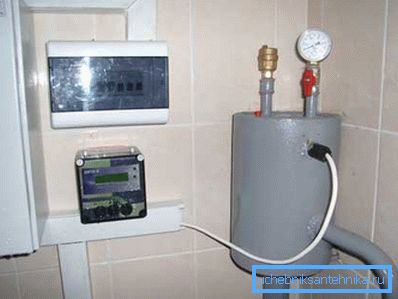

1. Automatski sistem je pogodniji za upotrebu, za vrijeme njegovog rada nije potrebno redovno održavanje prijemnika. Kod takvih proizvoda ugrađen je izduvni ventil, a za kontrolu koristi se unutrašnji hidrostatički pritisak.

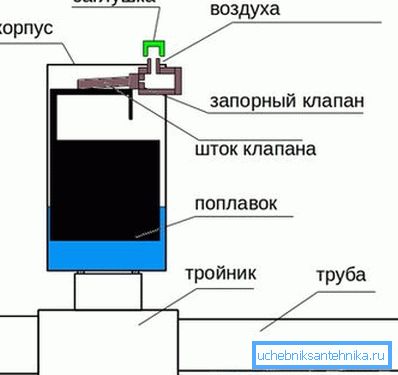

   Princip rada je povezan sa nivoom plovka u plivajućoj komori. Kada vazduh u rezervoaru ga spusti, u izračunanom trenutku bježe kroz otvor koji se otvara sa izduvnim ventilom. Čim pritisak rashladnog sredstva postane dovoljan, ventil se zatvara.

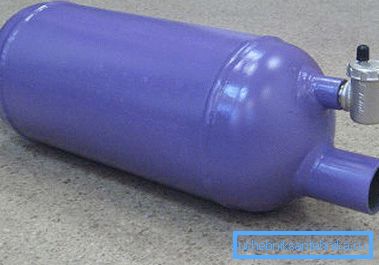

2. Ručna verzija treba da sadrži posebno izračunat raspored koji reguliše otvaranje ventila i oslobađanje vazdušnih masa kroz grejni deo stambene kuće..

Vrsta

Rezervoari za sakupljanje vazduha su:

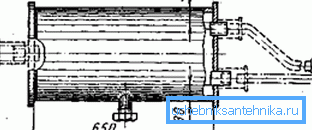

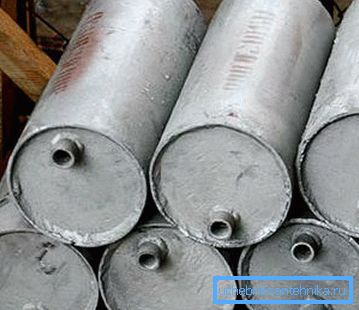

1. Teče - ugrađeni su u cevovod. U horizontalnom položaju, vazduh se iscrpljuje pomeranjem vode do gornjeg dela prijemnika neovlašćeno. Voda u takvim vodoravnim vazdušnim kolektorima nikada se ne zamrzava, stoga instrukcija omogućava ugradnju ovih proizvoda u neogrevane prostorije. Dimenzije prijemnika znatno premašuju glavni cevovod, omogućavajući koncentraciji vazduha na vrhu prijemnika. (Pogledajte i članak Električni konvektori grejanja: karakteristike.)

1. Nepovratni - povezani su sa cevovodom pomoću slavine, koja se pere odvojeno. U ovom dizajnu, vazdušni mehurići ne mogu pasti u granu, samo prolazeći.

Sve vrste proizvoda su dizajnirane za sledeće parametre:

• radna temperatura rashladnog sredstva - do 150 ° C;
• pritisak u krugu 0.6 MPa i 1.2 MPa.

Savet: vodite računa o tome da li su sigurnosni ventili ugrađeni u proizvode za pražnjenje u slučaju nužde.

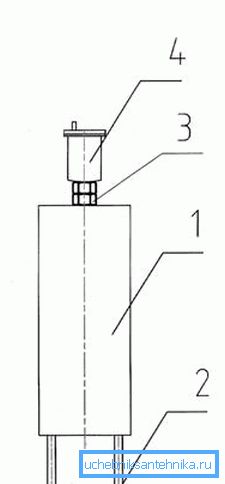

Osim zasebnih prijemnika primjenjuje centralizovano uklanjanje vazduha pomoću vazdušnog kanala. U tom slučaju, resetujte dizajn zračne petlje u kojoj je instaliran vertikalni kolektor zraka. Ona proizvodi automatsko oslobađanje vazdušnih masa u ekspanzioni rezervoar.

Karakteristike pražnjenja vazduha iz sistema grijanja

U proizvodnji sistema za grejanje vlastitim rukama potrebno je obezbediti metod za uklanjanje viška vazdušnih mehurića iz njega. Zbog toga pre izbora opreme preporučujemo razmatranje različitih opcija za cirkulaciju rashladne tečnosti oko kruga. Ovo će omogućiti optimalno pozicioniranje i izbjeći tehničke greške u budućnosti.

Položaj prijemnika zavisi od sistema cirkulacije rashladne tečnosti u krugu grejanja.

Događa se:

1. Prirodno - u ovom slučaju, rashladno sredstvo se pod jednim uglom napaja ekspanzionom posudom, u kojem se prikupljaju svi vazdušni mehurići.

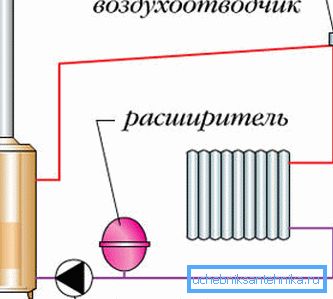

2. Prinudno, za kretanje rashladnog sredstva oko kola pomoću cirkulacione pumpe. U tom slučaju, vazduh treba ukloniti sa najsevernijih podizača.

Savjet: kada spuštate izlaznu masu cijevi kroz liniju vazduha ili konvencionalni kolektor zraka.

Zaključak

Kolektori vazduha su važni i integralni elementi sistema grejanja. Pouzdanost zavisi od njihovog pravilnog smeštaja i opreme sa kontrolnim i upravljačkim uređajima.

Zbog toga je prilikom izrade plana grejanja zgrada neophodno obezbediti efikasne mehanizme za uklanjanje vazdušnih masa, što će poboljšati cirkulaciju u sistemu, prenos toplote, a takođe će povećati njegov vijek trajanja. Video u članku će vam pomoći pronaći dodatne informacije o ovoj temi.
