Klasifikacija sistema grejanja: od uobičajenog do egzotičnog

Tema ovog članka je klasifikacija sistema grejanja za različite građevine. Mi istražujemo izvore toplotne energije koji se koriste u njima, metode prenosa toplote, konfiguracije kretanja hladnjaka i ožičenje uređaja za grijanje.

Pa idi.

Izvor toplote

U toj ulozi može biti:

• Gas. Kotlovi za grejanje na gas obezbeđuju minimalne troškove toplotne energije. Ukoliko nema gasne mreže, mogu se koristiti gasni držači ili cilindri.

Međutim: u ovom slučaju, cena kilovat-sati toplote će se značajno povećati.

• Drvo i uglja. Kotlovi na čvrsto gorivo za ove izvore energije obično su ujedinjeni. Njihov glavni nedostatak je ograničena autonomija rada: polaganje goriva i čišćenje ashpita traže se nekoliko puta dnevno.

Međutim, gasni generatori i gori gorionici mogu donekle povećati razmak između jastuka.

• Pelet. Kotlovi za pelet sa kutijama i dozatorima mogu postići autonomiju za nekoliko dana.

• Solarijum. Ovdje je autonomija već izračunata za nekoliko nedelja; Nedostaci uključuju visok nivo buke opreme i potrebu za većim kapacitetom dizel goriva.

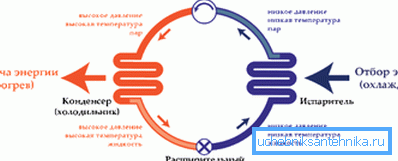

• Električna energija. Pored direktnih uređaja za grejanje, koriste ga toplotne pumpe koje koriste električnu energiju koja prenosi toplotu iz relativno hladnog okruženja (vazduha, vode ili zemljišta) u topliju prostoriju.

Evo grube procene troškova za različite izvore.

Centralni izvor i distribuirano grijanje

Najčešća šema sa centralizovanim izvorima toplote (bojler ili peć), uređaji za periferno grejanje i cevovodi za transport toplote. Međutim, zajedno sa njima se koriste i distribuirani sistemi grejanja.

Primjeri?

• Električno podno grejanje sa nezavisnim termostatima.
• Električni konvektori postavljeni u svaku sobu.

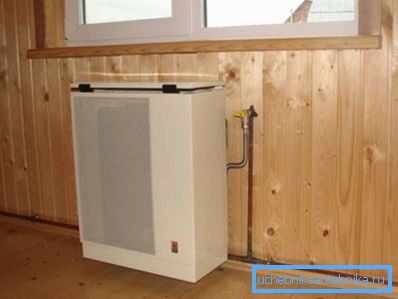

• Gasni konvektor sa distribucijom gasa oko kuće.

• Nezavisne emitere infracrvene energije.
• Grejanje je klimatizovano sa privatnim split sistemom u svakoj sobi.

Metoda prenosa toplote

Prenos toplotne energije može se izvršiti na nekoliko načina.

Nosač toplote

U tom kapacitetu se koristi voda ili njegove smeše sa etilenom i propilen glikolom, zamrzavanje na nižim temperaturama. Visokotemperaturni kapacitet fluida za prenos toplote omogućava opuštanje mrežom relativno malog poprečnog preseka.

Vazduh

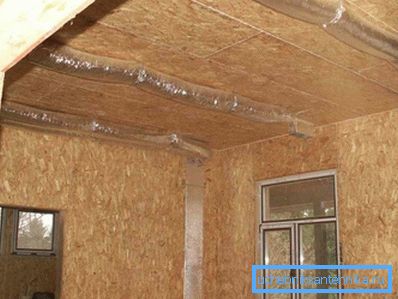

Grejanje vazduha znači da izvor toplote direktno zagreva vazduh koji ulazi u prostoriju. Sistemi grijanja vazduha se često kombinuju sa ventilacijom. Glavni nedostatak odluke koja utiče na njegovu popularnost je potreba za ugradnjom vazdušnih kanala velikog poprečnog preseka: bez prejudiciranja završne obrade, to se može učiniti samo u fazi izgradnje.

Steam

Sistemi grijanja sa pregrejanim parom sa temperaturom od 200-400 stepeni u našem vremenu koriste se isključivo u industrijskim postrojenjima. Pogodni su zato što, zbog visoke temperature grejača, obezbeđuju svoje minimalne dimenzije sa visokim vrednostima toplotne energije. Nedostatak pare predstavlja ozbiljnu opasnost za stanovnike zagrejanih prostorija u slučaju nesreća.

Infracrveno zračenje

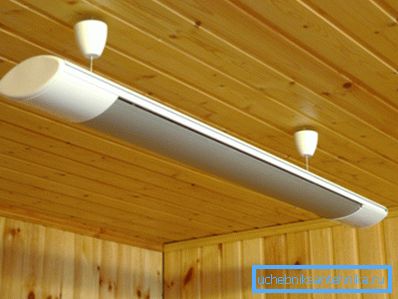

Tzv. Infracrveni grejači prenose značajan dio topline ne u vazduh oko sebe, već direktno na okolne objekte i ljude kroz infracrveno zračenje, koje leži izvan vidljivog dela spektra.

Upotreba IR emitera je ekonomski opravdana, pre svega, jer smanjuje komforni minimum sobne temperature. Zbog direktnog zagrevanja kože u otvorenim predelima tela, zona subjektivnog komfora počinje već od + 15-16S.

Konvekcija i podno grejanje

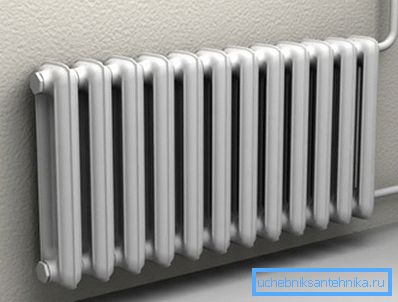

Uobičajeno za nas od detinjstva, šema zagrevanja sobe sa točkovnim izvorima toplote sa relativno visokom temperaturom (radijatori, konvektori, registri, itd.) Se zove konvekcija. Svaki grejač generiše protok konvekcije; ovi tokovi prožimaju vazduh u sobi.

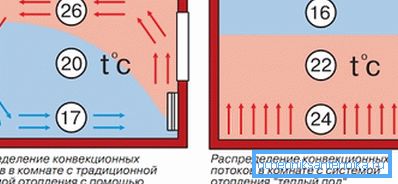

Glavni problem konvekcionog grejanja je to što su temperature u zagrejanoj prostoriji izuzetno nejednako raspoređene.

Ne samo to: oni su takođe neefikasno distribuirani. Pod plafonom, temperatura je 5-8 stepeni viša nego na nivou ljudskog rasta. Da li provodite puno vremena na plafonu?

Jedan od neželjenih efekata pregrijavanja vazduha blizu plafona je naglo povećanje curenja toplote kroz plafon. Gubici toplote su direktno proporcionalni delti temperature između strana omotača zgrade.

Alternativa za grejanje konvekcijom je topao pod. Podna površina se zagreva na temperaturi od 25-35 stepeni pomoću kabla, grijača filma ili cevi sa vodom.

Kao rezultat:

• Temperatura je maksimalno upravo tamo gde postoji potreba - na nivou poda.

• Termička zavjesa koja sprečavaju zamrzavanje zidova formiraju se oko čitavog perimetra prostora.
• Smanjivanjem prosječne temperature u prostoriji obezbeđuje se značajna ušteda energije.

Grejanje vode

U slučaju upotrebe tečnog rashladnog sredstva, klasifikacija sistema grejanja je moguća pomoću nekoliko drugih parametara.

Centralno i autonomno

U sistemima DH, izvor toplote je CHP ili kotlovnica. Nosač toplote - tehnička voda - transportuje se preko grejnih voda; cirkulacija u zasebnim krugovima obezbeđuje se razlika između feed i povratnih navoja.

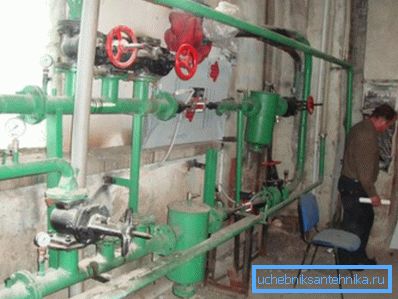

Funkciju spojnice između autoputa i sistema grejanja objekta vrši čvor lift-a.

U njemu:

• Diferencijal između niti je izravnan. Na stazi doseže 3-6 kgf / cm2; istovremeno, za stabilan cirkulacioni tok od razumne veličine dovoljan je pad od 0,2 kgf / cm2.
• Obezbeđeno je uključivanje dela volumena rashladnog sredstva iz povratnog kola na recirkulaciju. Na taj način se smanjuje temperaturna varijacija između najbližeg čvora liftova i najdaljih uređaja za grijanje.
• Regulisan je način rada sistema za dovod tople vode (dovod tople vode). U zavisnosti od temperature dovoda, PTV se napaja iz direktnog ili obrnutog navoja.

U slučaju autonomnog sistema, bavimo se zatvorenim krugom ispunjenim nosačem konstantnog volumena i ne povezanim sa spoljnim predmetima. Topla voda se ne uzima iz kola.

Cirkulacijska stimulacija

U DH sistemu, rashladno sredstvo se upravlja diferencijalom između nitova. A šta je sa autonomnim krugovima?

Postoje dve moguće opcije.

1. U sistemu sa prisilnom cirkulacijom obezbeđuje cirkulaciona pumpa - uređaj relativno niske snage, često sa mogućnošću postepenog ili glatkog podešavanja kapaciteta.

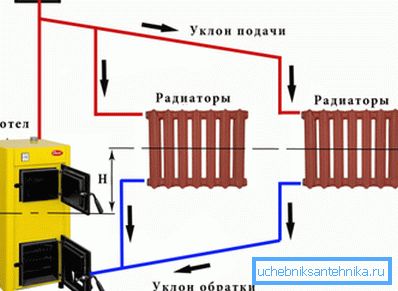

2. Gravitacioni sistemi funkcionišu zbog razlike u gustini između zagrejane i hladne tečnosti. Iz kotla se kreće duž tzv. Ubrzavajućeg kolektora i polako se vraća kroz radijatore, oslobađajući toplinu uz put.

Korisno: lako je nadograditi gravitacioni sistem kako bi ubrzao cirkulaciju u njoj postavljanjem cirkulacione pumpe u krug svojim rukama. Uputstvo je prilično jednostavno: punjenje je prekidano ventilom ili nepovratnim ventilom, sa koje strane se umetaju umetci na pumpu. Sidebars su opremljeni sapnicom ispred pumpe i par zapornih ventila.

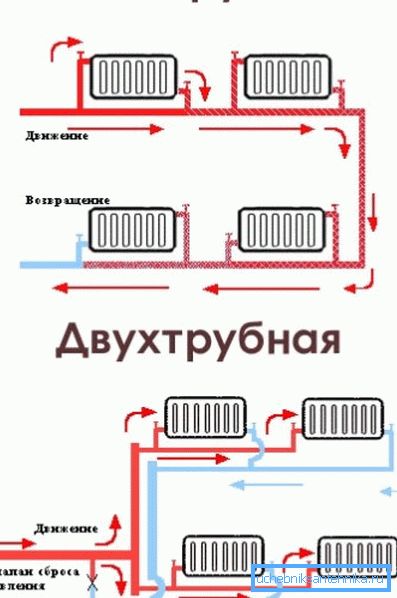

Jedan i dva sistema cevi

Postavljanje rashladne tečnosti na uređaje za grijanje može biti jednoslojna i dvocevna. U prvom slučaju, radijator prelomi jedino punjenje ili, racionalnije, sečenje paralelno sa njim. U drugom, svaki grejač je kratkospojnik između dovodnih i povratnih cevi.

Važna tačka: u drugom slučaju, sistem zahtijeva obavezno balansiranje - postavljajući propusnost baterija pomoću ventila za zatvaranje. Bez toga, radijatori daleko od kotla jednostavno neće raditi.

Vertikalno i horizontalno

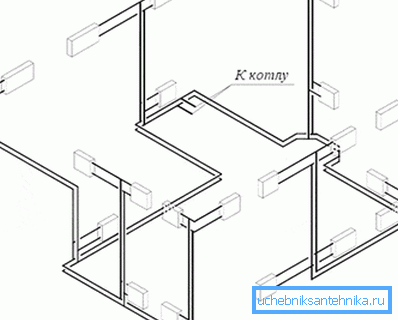

Leningradka - jednosmerni prsten oko perimetra kuće sa paralelnim baterijama, tipičan je horizontalni sistem. Stanica za grejanje u stambenoj zgradi je tipična vertikalna. Kao što pretpostavljate, često su kombinovani: na primjer, u istoj stambenoj zgradi sa vertikalnim postoljem pored horizontalnog flaširanja.

Prolaz i mrtvi ciljevi

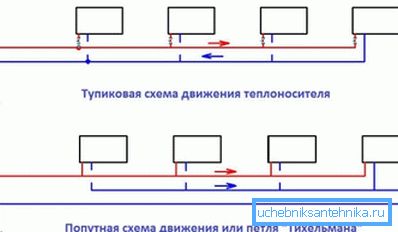

Ako tečnost za hlađenje iz izlaza kotla na dovod ne menja smer kretanja na suprotno - ovo je prolazni sistem. Ako se promene - mrtvo.

Top i dno flaširanje

U stambenim zgradama možete pronaći dvije vrste žičara.

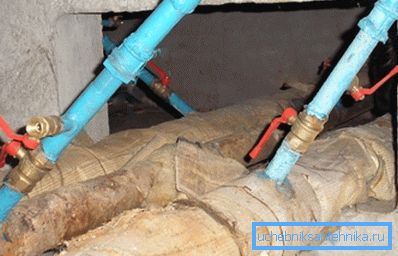

• Dno punjenje znači da je dovod i povratni tok u podrumu. Podizači su povezani u parovima sa kratkospojnikom na tavanu ili na gornjem spratu. Svaki par podizača kratkog spoja dovodnih i povratnih cevovoda.

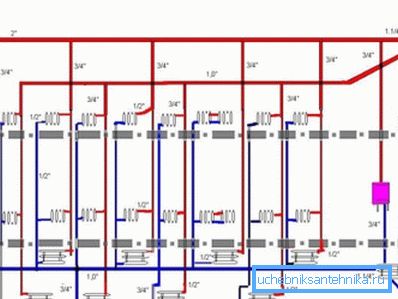

• U slučaju gornjeg punjenja, feed se pomera na tavan i opremljen je rezervoarom za sakupljanje vazduha. Svaki podizač mora biti isključen u dve tačke; ali kada započnete sistem, postoje problemi manjeg porudžbine: ne morate da krvarite vazduh na svakom koraku, već samo u jednom rezervoaru.

Priključni radijatori

Segmentni grejači mogu se povezati sa napojnim vodovima na više načina.

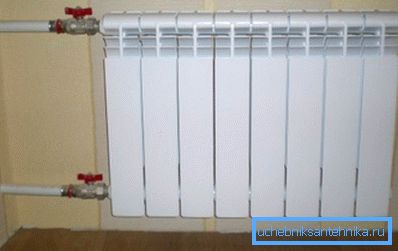

• Bočna veza je najpristupačnija u smislu estetike. Međutim, sa velikom dužinom uređaja, spoljni delovi će biti znatno hladniji od prvih od linije.

• Dijagonalna veza će omogućiti da se baterija zagreje duž cele dužine.

Savet: da se povežete sa lijevim saobraćajem, ne koristite zamah, već Amerikanca. To će značajno pojednostaviti demontažu i ugradnju radijatora.

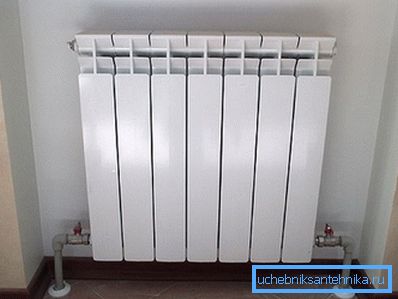

• Konačno, šema sa donjeg dole ne samo da će jednako zagrijati radijator već i osloboditi potrebe za ispiranjem. Neprekidna cirkulacija kroz donji kolektor ne dozvoljava da se mulja. Nedostatak takve veze je potreba da se gornji utikač isporuči sa Mayevsky ventilom i da se krvari vazduh pri svakom startu.

Zaključak

Nadamo se da će naš uvid u teoriju, iako donekle površno, biti korisnom čitaocu. Kao i obično, priloženi video će mu ponuditi dodatni materijal.

Successes!
