Karakteristike radijatora za grijanje od livenog gvožđa:
Težina i dimenzije livenih radijatora grejanja će pre svega zavisiti od broja sekcija u jednom uređaju, ali se ovi iste sekcije takođe mogu radikalno razlikovati jedan od drugog, jer su oni jedan, dva ili tri kanala.
Ali, uprkos velikoj težini, akumulatori od livenog gvožđa su veoma potrebni za vodene sisteme centralizovanog grejanja, jer u potpunosti odgovaraju potrebnim parametrima za prenos toplote i izdržljivosti kod bilo kakvih mogućih skokova u pritisku nosača toplote.
Radi se o ovim uređajima, poznatim licima, verovatno svakom građaninu Rusije koji je dostigao svestan život, o čemu će se razgovarati i prikazaćemo vam i video u ovom članku.
Livački radijatori
Radijator od livenog gvožđa je konvekciono-zračno-stacionarni uređaj za grijanje koji se sastavlja iz nekoliko sekcija. Izmislio ga je Franz San Galli 1857. godine.
Vrste i dizajn

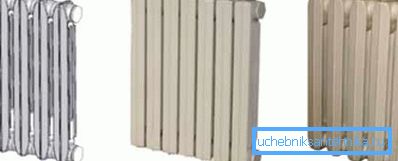

- Kao što smo već rekli, koliko radijator livenog gvožđa teži, kao i njenu zapreminu, direktno zavisi od broja sekcija, kao i od broja kanala u jednom delu ovog uređaja.. Na primjer, takve grejače smatramo iz serije FM, koji su napravljeni u skladu sa zahtjevima GOST 8690-94. Svi oni su dizajnirani za ugradnju, uzimajući u obzir dubinu otvora ispod prozora, odnosno u maloj, srednjoj i velikoj dubini, koja se može popuniti na osnovu broja kolona u sekcijama.
- Uređaji za grijanje serije FM su projektovani za centralizovane sisteme za grijanje vode u stambenim, javnim i industrijskim zgradama sa minimalnim radnim pritiskom od 1,2 MPa (12.236 atm) i pritiskom testiranja (testa) od 1.8M Pa (18.354 atm) i temperature vode do 150 ° C (njihova cena je najjeftinija).
- Naravno, težina radijatora od livenog gvožđa zavisiće i od sekcija., iz kojeg je montiran, i napravljeni su od sivog liva u obliku peščene gline metodom injektiranja, što omogućava uređaju da izdrži stabilne performanse oko 40 godina i više.
- Liveno gvožđe je prilično otporan metal za nisko-kvalitetni nosač toplote., to jest, voda može imati visok sadržaj soli, alkalija i rđe, ali je porozna, što doprinosi zadržavanju različitih elemenata i sedimentacije mulja, tako da su baterije potrebno redovno pranje.
Kompletan set grejača od livenog gvožđa se sastoji od dva bočna utikača (lijevi navoj G 1?), Kao i dva futuraka ili, kako se zovu, kroz utikače (G 1? Desni navoj) i rupa sa levim navojem G? za fitinge toplotnih cevi. Pri spajanju spojeva, čelične bradavice i otporne gume se koriste u skladu sa TU 38.105376-92.
Napomena Jedan od najnepovoljnijih faktora koji mogu karakterizirati takve uređaje za grijanje je težina radijatora od livenog gvožđa i njegovo dugo grijanje, zbog čega se strogo ne koristi u autonomnim sistemima grejanja - veliki troškovi energije za kotlove za bilo koju vrstu goriva. Ali istovremeno, on ostavlja toplotu dugo vremena, što omogućava da se pumpe za cirkulaciju vode ne uključuju često često, pa su takve baterije skoro idealne za centralizovane sisteme.
| Naziv parametra sekcije | Digitalna signalizacija | |||||
| FM1-70-300 | FM1-70-500 | FM2-100-300 | FM2-100-500 | FM3-120-300 | FM3-120-500 | |
| Broj kanala | Jednokanalni pravougaoni | Dvokanalno pravougaone | Tri kanala pravougaone | |||
| Masa (kg) | 3.3 | 4.8 | 4.5 | 6.3 | 4.8 | 7.0 |
| Zapremina (l) | 0.66 | 0.9 | 0.7 | 0.95 | 0.95 | 1.38 |
| Grejna površina (m2) | 0.103 | 0.165 | 0.148 | 0.207 | 0.155 | 0.246 |
| Ocena toplotnog toka (kW) | 0.075 | 0.110 | 0.1009 | 0.1426 | 0.1083 | 0.1568 |
| Visina montaže (mm) | 300 | 500 | 300 | 500 | 300 | 500 |
| Visina (mm) | 370 | 570 | 372 | 572 | 370 | 570 |
| Dubina (mm) | 70 | 70 | 100 | 100 | 120 | 120 |
| Širina (mm) | 80 | 80 | 80 | 80 | 90 | 90 |
Tabela: tehničke karakteristike radijatora od livenog gvožda za jedan, dva i tri kanala
| Oznaka FM-1 | Broj sekcija (kom) | Ocena toplotnog toka (kW) | Specifična potrošnja materijala (kg / kW) | Težina (kg) | Grejna površina (? T = 70 ° C), EKM | Dužina radijatora (mm) |
| FM1-70-500-1,2-2 | 2 | 0.22 | 48.64 | 10.7 | 0.396 | 178-184 |
| FM1-70-500-1,2-3 | 3 | 0.33 | 47.58 | 15.7 | 0.594 | 258-265 |
| FM1-70-500-1,2-4 | 4 | 0.44 | 47.05 | 20.7 | 0.792 | 338-346 |
| FM1-70-500-1,2-5 | 5 | 0.55 | 46.73 | 25.7 | 0.990 | 418-427 |
| FM1-70-500-1,2-6 | 6 | 0.66 | 46.52 | 30.7 | 1,188 | 498-508 |
| FM1-70-500-1,2-7 | 7 | 0.77 | 46.36 | 35.7 | 1,386 | 578-589 |
| FM1-70-500-1,2-8 | 8 | 0.88 | 46.25 | 40.7 | 1,584 | 658-670 |
| FM1-70-500-1,2-9 | 9 | 0.99 | 46.16 | 45.7 | 1,782 | 738-751 |
| FM1-70-500-1,2-10 | 10 | 1.10 | 46.09 | 50.7 | 1,980 | 818-832 |
Karakteristike Tabela FM-1-70-500-1,2
| Oznaka FM-2 | Broj sekcija (kom) | Ocena toplotnog toka (kW) | Specifična potrošnja materijala (kg / kW) | Težina (kg) | Grejna površina (? T = 70 ° C), EKM | Dužina radijatora (mm) |
| 100-500-1,2-2 | 2 | 0.285 | 48.1 | 13.7 | 0.512 | 178-184 |
| 100-500-1.2-3 | 3 | 0.428 | 47.2 | 20.2 | 0.769 | 258-265 |
| 100-500-1,2-4 | 4 | 0.570 | 46,8 | 26.7 | 1,024 | 338-346 |
| 100-500-1,2-5 | 5 | 0.713 | 46.7 | 33.3 | 1.281 | 418-427 |
| 100-500-1,2-6 | 6 | 0.856 | 46.5 | 39.7 | 1,537 | 498-508 |
| 100-500-1,2-7 | 7 | 0.998 | 46.4 | 46.3 | 1,792 | 578-589 |
| 100-500-1.2-8 | 8 | 1,141 | 46.4 | 52.9 | 2,049 | 658-670 |
| 100-500-1,2-9 | 9 | 1.283 | 46.3 | 59.4 | 2.304 | 738-751 |
| 100-500-1,2-10 | 10 | 1,426 | 46.1 | 65,8 | 2,561 | 818-832 |
Karakteristike Tabela FM-2-100-500-1,2
| Oznaka FM-2 | Broj sekcija (kom) | Ocena toplotnog toka (kW) | Specifična potrošnja materijala (kg / kW) | Težina (kg) | Grejna površina (? T = 70 ° C), EKM | Dužina radijatora (mm) |
| 120-500-1,2-2 | 2 | 0.314 | 47.78 | 15.1 | 0.564 | 198-206 |
| 120-500-1,2-3 | 3 | 0.470 | 46.95 | 22.3 | 0.844 | 288-297 |
| 120-500-1,2-4 | 4 | 0.627 | 46,60 | 29.5 | 1,126 | 378-388 |
| 120-500-1,2-5 | 5 | 0.784 | 46.39 | 36.7 | 1,408 | 468-477 |
| 120-500-1,2-6 | 6 | 0,941 | 46.21 | 43.9 | 1,690 | 558-568 |
| 120-500-1,2-7 | 7 | 1,098 | 46,11 | 51.1 | 1,972 | 648-659 |
| 120-500-1,2-8 | 8 | 1.254 | 46.05 | 58.3 | 2.252 | 738-750 |
| 120-500-1,2-9 | 9 | 1,411 | 45.96 | 65.5 | 2.534 | 828-841 |
| 120-500-1,2-10 | 10 | 1,568 | 45.92 | 72.7 | 2.816 | 918-932 |
Karakteristike Tabela FM-3-120-500-1,2
Montaža, demontaža
Kao što smo rekli, možete povećati ili smanjiti prenos toplote i zapreminu radijatora od livenog gvožđa dodavanjem ili odvrtanjem odseka, koji mogu biti od dva do beskonačnosti, mada je malo verovatnije staviti više od 15 komada.

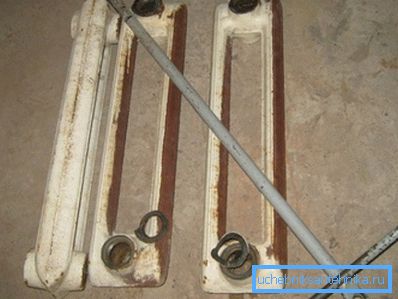

Najčešće se bavimo dvokomponentnim odeljcima koje vidite na vrhu fotografije - povezani su pomoću bradavice i gumene zaptivke otporne na toplotu. Unutrašnja bradavica ima zaobljen oblik sa dve paralelne ravni, što dozvoljava da tamo popravi glavu ključa, ali unutrašnji prečnik može biti ili 1? ? ili 1?

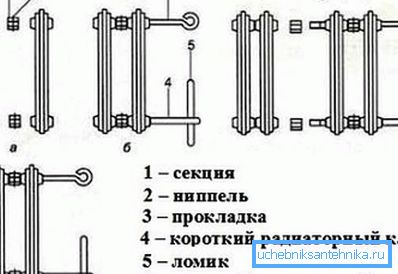

Shodno ovome, odabran je ključ gdje glava može biti ravna ili ponoviti unutrašnji oblik bradavice - instrukcija o ovom pitanju je nečujna. Da biste odvrtali jednu ili više delova, morate pritisnuti ključ tako da glava dostigne bradavicu, koja se nalazi na raskrsnici, pa se prvo nanosi preko baterije kako bi se označila dubina uronjanja na šipku.
Napori koji se okreću pomoću kapije obično nisu dovoljni, stoga se ručica povećava odrezivanjem cevi - istu polugu je takođe potrebna tokom montaže, tako da veza ne curenja.
Zaključak
Uvek možete sastaviti i rastaviti radijator od livenog gvožđa svojim rukama, ako za to imate ključ sa odgovarajućom glavom, samo je potrebno postaviti nove brtve, a ponekad i nove bradavice. Prilikom povezivanja baterije sa grejnim krugom poželjno je obezbediti ga zaporne ventile za demontažu tokom grejne sezone.
