Kakva je šema za povezivanje grejanja u privatnoj kući

Prilikom povezivanja grejanja u privatnoj kući, svi radovi se obično rade nezavisno. Istovremeno postoji nekoliko opcija za šeme vezivanja, od kojih svaka ima svoje prednosti i slabosti. Pre nego što započnete praktični deo, neće biti suvišno upoznati teoriju - postojeće metode povezivanja i njihov kratak opis.

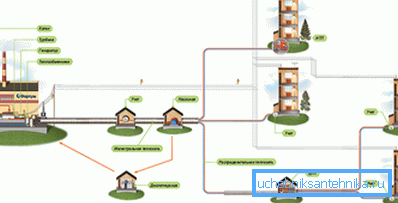

Zavisna ili nezavisna šema

Nezavisna šema za povezivanje grejanja privatne kuće pruža maksimalnu autonomiju. Ako su u gradskom stanu radijatori već vrući, onda u privatnoj kući će biti potreban kotao za zagrijavanje, što nema najboljeg efekta na trošak.

Istovremeno, nezavisna verzija ima prednosti:

• njegov rad se može regulisati u širokom opsegu, jer su svi kotlovi opremljeni termostatima;
• grejanje kuće postaje potpuno nezavisno od stanja sistema grejanja, s obzirom na pogoršanje stambenih i komunalnih sredstava, ovo je posebno važno;
• može kontrolisati sastav hladnjaka, To vam omogućava da produžite radni vek cijevi i radijatora.

Što se tiče nedostataka, moguće je uočiti povećanje troškova u odnosu na zavisni analog i povećanu kompleksnost instalacije. U slučaju zavisne opcije, svi radovi se svode na polaganje cijevi u stanu, ugradnju radijatora i rušenje u postolje, ali za nezavisni krug grejanja će se dodatno zahtijevati ugradnja kotla, cirkulacione pumpe, termostata itd.

Obratite pažnju! Apsolutno nezavisno može se nazvati samo verzija sa bojlerom na čvrsto gorivo i prirodnom cirkulacijom. U ovom slučaju rad neće biti ni potreban ni struja niti gas, samo drva za ogrev, pelete ili bilo koji drugi tip goriva.

Koju šemu je bolje izabrati

Kada dizajnirate sistem grejanja u privatnoj kući, potrebno je da odlučite o:

• tip cirkulacije (mogu se koristiti sistemi sa samo-tečenjem ili jednostavno možete instalirati cirkulacionu pumpu);
• metoda ožičenja (jedan ili dva cevovoda će se koristiti).

Upoređivanje sistema grejanja sa prisilnom i gravitacionom cirkulacijom

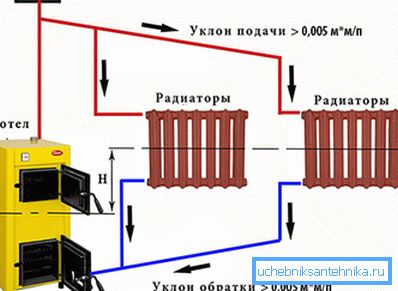

Po imenu, jasno je da se u sistemu sa samo-tečenjem cirkulacija javlja bez pomoći pumpe. Njegov pokret se javlja usled nagiba dovodnih i povratnih cevi.

Kretanje rashladnog sredstva je sledeće:

• kotao zagreva vodu, proširuje se, a deo se stisne duž risura;
• tada, zbog visine cevi, rashladna tečnost se pomera u radijator, zagreva i otpusti se nazad u bojler.

Šema povezivanja sistema grejanja sa prirodnom cirkulacijom zahteva:

• strogo poštovanje kosina, dovoljno je osigurati razliku reda od 3-5 mm po dužini od 1 m;
• upotreba velikih prečnika cevi, kao rezultat toga, sistem je mnogo inercijalniji od, na primjer, centralizovanog partnera.

Obratite pažnju! Ako uporedimo količinu tečnosti za hlađenje u sistemu grejanja sa pumpom i gravitacionim tokom, ispada da je u prvom slučaju njegova količina je 2,5-3,5 puta veća (zbog većeg prečnika cevovoda).

Upotreba cirkulacione pumpe vam omogućava:

• osigurati konstantan pritisak u sistemu i osigurati stabilnu cirkulaciju hladnjaka;
• koristite cijevi manjih prečnika, što će smanjiti potrebnu količinu rashladne tečnosti.

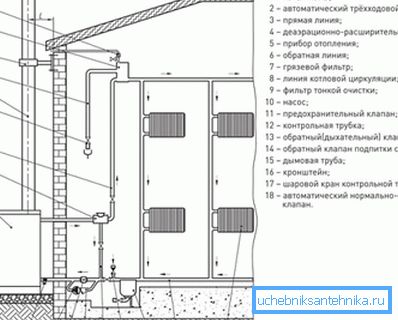

Za privatnu kuću moguće je kombinovati kolo za zagrijavanje vode - u normalnom načinu, pumpa cirkuliše rashladno sredstvo, a kada se električna energija isključi, posao će osigurati nagib cijevi. Ovim metodom organizovanja sistema grijanja, na njega se postavlja obilaznica za bajpas ispred kotla i pumpa. Pomoću 2 slavina može se u bilo kom trenutku isključiti.

Popularne šeme

Organizovanje grejanja u kući na nekoliko načina:

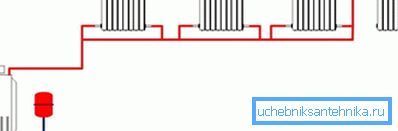

• verzija jedne cevi - cena u ovom slučaju je minimalna, ali u pogledu efikasnosti to nije najbolji izbor. Svi radijatori su povezani u seriji, odnosno, rashladna tečnost do poslednje baterije u prstenu se dosta hladi. Ova opcija se može uzeti u obzir za grejanje male privatne kuće;

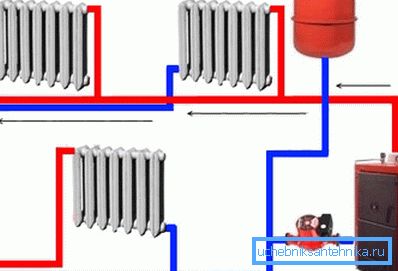

• dva cijevi - protok i pražnjenje su odvojeni, tj. ohlađena rashladna tečnost se ne miješa sa dovodom iz kotla;

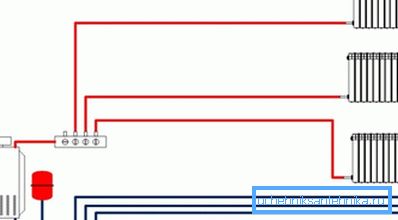

• pomoću kolektora - grejni priključak omogućava individualno snabdevanje i uklanjanje rashladne tečnosti za svaki radijator.

Obratite pažnju! Kada se koristi kolektor za grejanje, troškovi materijala povećavaju, jer je potreba za cevima maksimalna. Ali moguće je regulisati temperaturu u kući u širokom opsegu.

Takođe, sistem grejanja može se povezati vertikalnom ili horizontalnom šarom:

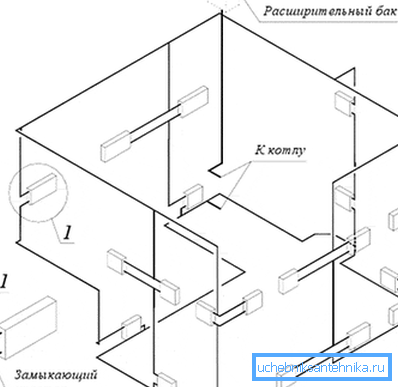

• sa vertikalnim ožičenjem, snabdevanje je organizovano uz nekoliko podizača, na svakom spratu ili nekoliko radijatora priključenih na riser;

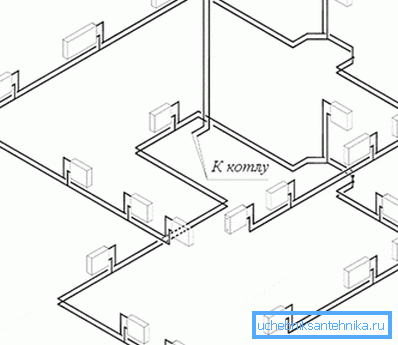

• sa horizontalnom raspodelom, postolje je samo 1. Horizontalne cevi malih prečnika postavljene su duž perimetra svakog sprata.

Moguće je klasifikovati grejne sisteme u smeru kretanja tečnosti:

• slepi kraj - takozvani sistemi u kojima hladnjak nakon prolaska kroz bateriju počinje da se kreće u drugom pravcu;
• prolazak - voda se kreće u istom pravcu kao i pre baterije.

Ako se svi radovi rade sopstvenim rukama, a da bi se olakšao pokretanje sistema grijanja, bolje je zaustaviti opciju uz gornje punjenje. U ovom slučaju, cev za snabdevanje će morati dovesti do potkrovlja. Ovo će malo komplikovati održavanje, ali je rizik od vazdušnog saobraćaja minimalan.

O performansu

Uputstvo za ugradnju grijanja u privatnoj kući uključuje nekoliko tačaka:

• ugradnja i priključak kotla;
• ugradnja garaža;
• postavljanje poda;
• ugradnja i priključak radijatora;
• ispitivanje curenja

Od navedenih koraka, potrebno je razlikovati instalaciju i priključak radijatora. Ako se ne poštuju pravila ugradnje radiatora ili nije izabrana opcija priključenja, efikasnost grijanja može biti značajno smanjena.

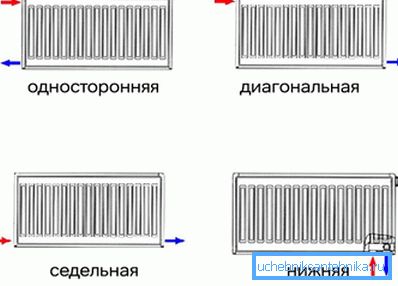

Moguće mogućnosti za povezivanje radijatora:

• dno - smatra se najmanjim efektom, u tom slučaju su dovodne i odvodne cevi povezane sa radijatorom na dnu, postoji veliki rizik da se krajnji kraj baterije jednostavno ne zagreje;
• jednostrano - topla voda se napaja iz gornjeg dela, a rashladna tečnost se ispušta sa iste strane, ali sa dna;
• sedla - dovodna cev je priključena na dno baterije, a voda se isušuje sa druge strane radijatora;
• dijagonala u pogledu efikasnosti se smatra optimalnim.

Sumirajući

Za malu privatnu kuću, optimalnu šemu se može smatrati kombinovanim jednim cevnim sistemom. To jest, pod uslovima višem silom, rad ne zaustavlja zbog prirodnog cirkulacije. Informacije o ostalim grejnim šemama biće korisne ukoliko želite zagrevati veliku površinu. Informacije o drugim opcijama grijanja će biti korisne ako želite zagrevati veliku površinu.

Video se fokusira na horizontalni sistem za grejanje sa jednom cevi.
