Kakva je šema sistema grijanja: suptilnosti

U višespratnim i jednokatnim industrijskim, industrijskim, javnim i stambenim zgradama, sistemi grejanja mogu se značajno razlikovati u njihovoj distribuciji i efikasnosti.

Dakle, takvi sistemi mogu biti:

  • otvoren i zatvoren;
  • zavisni i nezavisni;
  • jednoslojna i dvocevna.

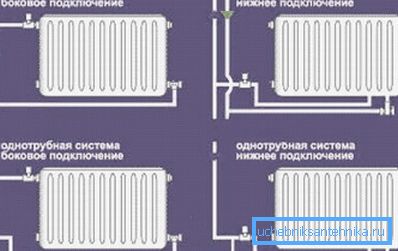

Sistemi grejanja dvocevnih i jednodelnih

Ovo može znatno uticati na krajnji rezultat kada se prostorija zagreva. Sada ćemo obratiti pažnju na takve razlike, proceniti njihove prednosti i mane, a takođe vam takođe pokazati video snimak na ovu temu.

Otvori

Princip rada

Napomena Glavna karakteristika otvorenog sistema iz zatvorenog je otvorni ekspanzioni rezervoar iz kojeg voda isparava. Osim toga, ovakve konture su nezavisne.

Shematski dijagram otvorenog sistema grejanja

Otvoreni sistemi grejanja su nezavisni, jer rashladna tečnost cirkuliše oko kola kao rezultat prirodnog pritiska, bez upotrebe cirkulacione pumpe. U takvim situacijama, u takvim situacijama, kotao za grejanje može se koristiti kotlovi na čvrsta goriva, uključujući gasne generatore, kao i peći i kamini sa vodenim jaknom (spremnici za grijanje vode).

Prema broju krugova, shema može biti jednodelna i dvocevna, ali neophodno je posmatrati nagib prilikom instalacije 0.01% početne tačke snabdevanja rashladnim fluidom. S obzirom da je teško izvesti takve proračune, moguće je proći od proračuna nagiba 8-10 mm po metru linearnom.

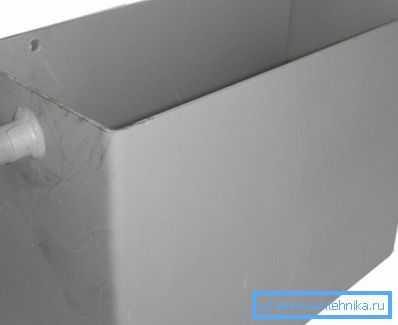

Otvoriti ekspanzioni rezervoar

Za normalan rad takve konture, ekspanzioni rezervoar mora biti iznad horizontalne cevi za dovod rashladne tečnosti kako bi se stvorio pritisak stuba. To jest, topla voda iz kotla tokom ekspanzije ulazi u kolo.

Ali kada pritisak premaši normu, jednostavno se baci u ekspanzioni rezervoar, a kada se hladnjak hladi, kao rezultat pritiska kolone, vraća se nazad u kolo. Takvi kontejneri u privatnim kućama, po pravilu, ugrađuju se na potkrovlju.

Cirkulacija vode u takvim sistemima je prilično spora, ali to omogućava jednoobrazno grejanje cijevi, koji bi u takvim slučajevima trebalo da bude najmanje 40 mm u prečniku. Iz tog razloga, takve konture najčešće su napravljene od čelika, iako se mogu napraviti od polipropilena.

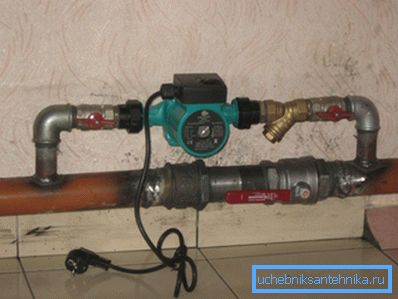

Unos cirkulacione pumpe. Fotografija

Ali instrukcija uopće ne ometa instaliranje pomoćne pumpe u nezavisnom sistemu otvorenog tipa radi povećanja efikasnosti. Kao što možete vidjeti na vrhu fotografije, na glavnoj cevi, između udara pumpe nalazi se zaporni ventil.

Zatvoren je, a voda počinje da se kreće kroz cirkulacionu pumpu, a kada se desi prekid sijalice u slučaju nužde, glavna cijev se otvara i kap se preklapa. Povećanje brzine cirkulacije rashladne tečnosti značajno utiče na efikasnost zagrevanja prostora.

Prednosti

  • Glavna prednost jednogodišnjeg ili dvocevnog sistema otvorenog tipa je njegova potpuna nezavisnost od energetskih nosioca nezavisnih proizvođača. (Električni vodovi, dizel ili karburatorski električni generator).
  • Ugradnja otvorenih sistema ne zahteva posebna znanja, kao i licencu ili prijem prilikom instalacije i povezivanja plinskog ili električnog kotla.
  • Kotlovi na čvrsto gorivo ili peći, po pravilu, nepristojni u upotrebi goriva - Pored uglja i ogrevnog drveta, može biti bilo koji organski materijal u suvom stanju.

Nedostaci

  • Voda u ekspanzionoj posudi može se zamrznuti, tako da se mora zagrejati, ali antifriz mora biti dodan tako da tečnost ne zamrzava je striktno zabranjena.
  • Kada se na ovim mestima formiraju vazdušni čepovi, cevi se podvrgavaju koroziji, jer prirodni pritisak nije u mogućnosti da provuče vazduh. Da biste uklonili utikače, potrebno je da pumpate vodu u krug sve dok se vazduh ne isprazni.
  • Niska efikasnost.

Zatvoreno

Princip rada

Napomena Zatvoreni sistemi grejanja su zavisni, tako da je cirkulacija rashladnog sredstva moguće samo uz pomoć cirkulacione pumpe koja radi na električnoj energiji, stoga zavisi od izvora energije treće strane (dalekovoda, dizela ili generatora karburatora).

Dijagram zatvorenih sistema grejanja

Sistemi zatvorenog tipa u većini slučajeva rade sa gasnim, električnim, dizelskim i kotlovima za grejanje na čvrsta goriva i direktno zavise od električne energije. Uprkos kakvom vrstom goriva radi sam uređaj, cirkulaciona pumpa radi isključivo uz pomoć struje.

Ipak, takvi sistemi su dobili visoku efikasnost i pouzdanost zahvaljujući visokoj efikasnosti i pouzdanosti, kao i metodu automatske kontrole - u vanrednim situacijama na dalekovodu, generator dizel ili karburator može biti izvor električne energije.

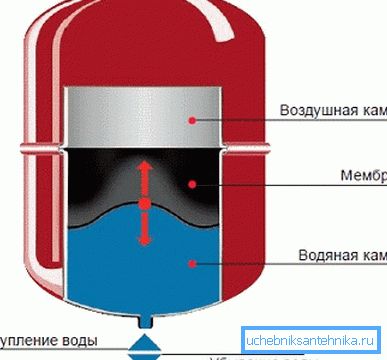

Ekspanzioni rezervoar je zatvoren

Ovakav sistem radi na principu odzračenja ili automatskog podešavanja pritisnutog pritiska pomoću specijalnog, hermetički zatvorenog ekspanzionog rezervoara. Ovaj kapacitet se sastoji od dva sektora, odvojenih membranom otporne na gumu.

U jednom odjelu postoji vazduh ili azot (ako je injektiranje napravio proizvođač), au drugom odeljku, rashladni fluid teče kroz sigurnosni ventil ako njegov pritisak prelazi unapred određeni prag. Kada se rashladna tečnost hladi, pritisak u sistemu pada i gas stisne tečnost koja se akumulira tamo od rezervoara nazad u kolo.

Prednosti

  • Ekspanzioni rezervoar u takvim sistemima može se instalirati bilo gdje (iznad, na ili ispod grejnog kruga) - u svakom slučaju, električna pumpa je odgovorna za cirkulaciju tečnosti.
  • Nema potrebe za kontrolom jačine rashladne tečnosti u sistemu (automatsko prilagođavanje).
  • Antifriz se može iskoristiti da se obrne mogućnost odmrzavanja sistema.
  • Za zagrevanje kola, možete koristiti rezervne kotlove, na primjer, pored glavnog kotla za gas, da biste instalirali još jedno čvrsto gorivo ili električnu jedinicu. Takođe, svi ti grejači mogu raditi zajedno kao grupa.
  • Svi parametri sistema se automatski prilagođavaju, stoga se može ostaviti bez nadzora u dužem vremenskom periodu podešavanjem režima koji vam je potreban.

Nedostaci

  • Takvi sistemi imaju veći trošak instalacije i opreme.
  • Zavisnost od električne energije.

Dvostruki krug

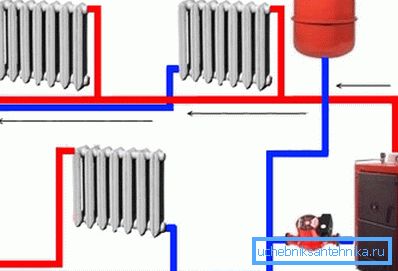

Šematski dijagram ugradnje sistema grejanja sa dvocevnim krugom (priključna petlja)

Dvodelni dijagrami ožičenja sistema grejanja u ovom trenutku mogu se nazvati najčešćim za privatni sektor, jer vam omogućavaju da održite jedinstvenu temperaturu radijatora u čitavoj kući. Podešavanje svakog pojedinačnog uređaja vrši se pomoću termostata ili konvencionalnog ventila, što smanjuje protok rashladnog sredstva u bateriju.

Star veza

Suština rada dvocevnog grejnog kruga je sledeća:

  • nosač toplote od grejača ulazi u dovodnu cev;
  • gde se alternativno distribuira na radijatorima;
  • i nakon prolaska tečnosti kroz dijelove uređaja, već ulazi u povratnu cev, kroz koju se vraća nazad u bojler.

Kapacitet ekspanzije u takvim slučajevima može biti otvoren ili zatvoren - sve zavisi od vrste sistema.

Velika prednost dvocevnog sistema je u tome što se rashladna tečnost praktično ne ohladi tokom čitavog protoka. To jest, njegova temperatura ostaje ista duž cijevi, jer ohlađena tečnost ulazi u potpuno drugačiju cijev.

Dovod se okreće na poslednjem radijatoru, gdje se može prebaciti na istu cijev ili kroz bateriju, koja praktično nema razlike - to samo zavisi od jednostavnosti instalacije.

Jednokružna kola

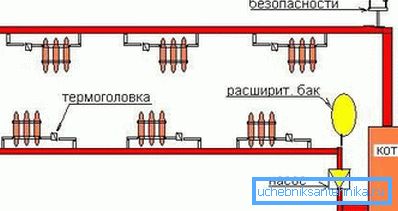

Šematski dijagram ožičenja za radijatore

Jednodelna instalacija sistema grijanja je manje efikasna, ali je mnogo jeftinija. Shodno tome, oni se često mogu naći u visokim zgradama sovjetske ere.

U ovom slučaju, tok hladnjaka ovde se može izvoditi i odozdo i odozgo, na primjer, gotovo sve hruščovske kuće (najveći broj zgrada u sovjetskom periodu) imaju gornji tok, ali u brezhnevki možete često ispunjavati protok tečnosti sa dna prema gore. Često, u kućama opremljenim nižim snabdevanjem, kako pokazuje praksa, postoje problemi sa grejanjem.

Suština jednog-cevnog sistema je vrlo jednostavna i sastoji se od sljedeće: iz TE-TE, centralne kotlarnice, tačke distribucije toplote (TP) ili iz toplog hladnjaka kotla, koji se alternativno distribuira radijatorima.

Tek nakon prolaska kroz sekcije, ohlađena tečnost se ne ispušta u povratnu cev, ali stiže tamo, odakle je došla. Ispostavlja se da je daleko od radijatora od početka snabdevanja prema serijskom broju, hladnije će biti hladnjak.

Obilazite ispred radijatora

Idealan za sistem sa jednim petljama, to je tri ili četiri radijatora po cevi - sa većim gubicima toplote postaju opipljivi. Da bi se smanjio gubitak toplotne energije, postavljen je obilaznik ispred radijatora - cevni most kroz koji se vraća vreli tečnost, bez ulaska u odeljak za bateriju. To je moguće zbog razlike u poprečnom preseku (obilaznica je tanja od glavne).

Zaključak

Možete (ako imate određene vještine) da s vlastitim rukama sakupljate bilo koju od gore navedenih šema grijanja. Najvažnija stvar je ispravno izračunati snagu kotla i uređaja za grijanje u odnosu na ukupnu površinu sa grejanjem.
