Kako spojiti radijator za grejanje: šeme za povezivanje cevi

Oni koji su odlučili da dizajniraju i implementiraju uređaj za grejanje kuće lično moraju da rade kroz sve detalje procesa. A ako se za stručnjake sa iskustvom takvih radova sve čini jednostavnim, onda će početnici imati mnogo pitanja, na primjer, koji materijali i opremu koristiti. Pričaćemo kako pravilno povezati grejač - bateriju.

Opšte informacije o sistemima grejanja

Važno je na početku odlučiti kako spojiti radijatore jedni s drugima. Na jeziku specijalista, neophodno je odlučiti koji od načina vezivanja grejnih uređaja koristiti.

Za sve vrste sistema grejanja postoje dva načina polaganja cevovoda:

• Jedna cev;
• Dvocevni

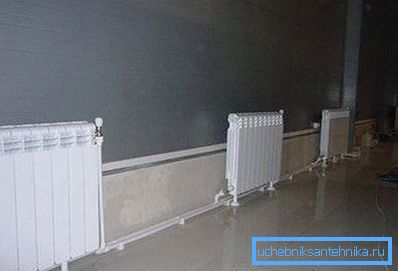

Jedan dizajn cevi

Sistemi u kojima se vrši transport tople vode kao rashladne tečnosti na istoj liniji manje su efikasni iz sljedećih razloga:

• Praktično ne dozvoljavajte regulaciju grejanja zasebnog uređaja;
• Kako se rastojanje od izvora toplotnog nosača povećava, njegova temperatura postepeno opada, a poslednji radijator u krugu može se ispostaviti jedva toplo, ili čak i potpuno hladno;
• U slučaju nužde na bilo kom delu mreže, potrebno je potpuno isključiti grejanje.

Za vaše informacije! Jedina prednost ove vrste grejnih cijevi za ožičenje u poređenju sa dvociklom - njena niska cijena.

Ovakvi sistemi za grejanje sa jednom cevi uglavnom se koriste u visokim zgradama sa centralizovanim snabdevanjem potrošača toplote.

Dvodelna šema

U privatnom sektoru, za stvaranje autonomnog sistema (grejanja na jednom potrošačkom) grejanju najčešće se koristi dvo-pipe radiatorske cijevi:

• Jedna od cijevi koja snabdeva rashladno sredstvo sa uređajem;
• Drugi je za pokretanje povratka na grejni medijum toplote (kotao).

Sve baterije u sistemu spojene su paralelno, tako da su dve linije potpuno odvojene i povezane su samo na krajnjem radijatoru.

Šema dvostruke radijatorske veze ima sledeće prednosti:

• Sposobnost kontrole grijanja svakog uređaja u krugu, što osigurava stvaranje najudobnijih uslova u različitim prostorijama;
• Bez obzira na razdaljinu izmedju kotla i baterije, svaki od uređaja podjednako se zagreva;
• Ako je popravak ili zamena neophodan na bilo kom delu sistema, njeno potpuno isključivanje nije potrebno.

Sada ćemo razgovarati o tome kako pravilno povezati radijator sa sopstvenim rukama.

Vrste priključnih cevi na baterije

Ali prvo, razmotrite kako najbolje povezati radijator za grejanje sa dovodnim i povratnim cevima.

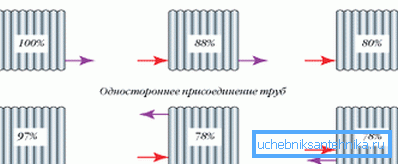

Postoje tri vrste radijacionih cijevi:

1. Bočno. Sa ovom metodom, cevovodi su povezani sa jedne strane radijatora:
2. Ishrana na vrhu uređaja;
3. Obrnuto na dnu.

Obratite pažnju! Bočna veza je najčešća i efikasna vrsta priključaka radijatora i glavnih cevi. Međutim, njegova efikasnost se smanjuje kada se povežete na mrežu uređaja sa velikim brojem sekcija.

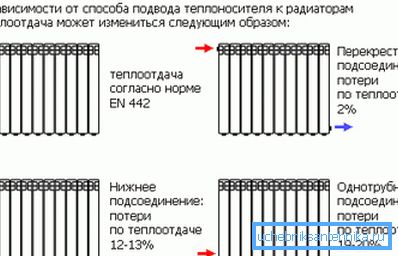

1. Dijagonala. Ovaj tip trake je najpogodniji za povezivanje veoma širokih baterija (sa velikim brojem sekcija). Ovaj metod uključuje eyeliner:
2. Snabdevanje cevi na vrhu radijatora, s jedne strane;
3. Vraćanje gasovoda u najnižu tačku sa druge strane uređaja;

Obratite pažnju! Dijagonalna veza obezbeđuje ravnomernu distribuciju hladnjaka u čitavom uređaju. Sa obrnutim dijagonalnim priključkom (protok odozdo, povratak sa vrha), efikasnost sistema grijanja će se smanjiti za 10%.

1. Dno. Ovaj način povezivanja radijatora sa grejnom glavom je manje efikasan (10% niži nego kod bočne trim). Zbog toga se koristi samo za podzemne (skrivene) ožičenje cevovoda za grejanje.

Postavljanje uređaja za grejanje

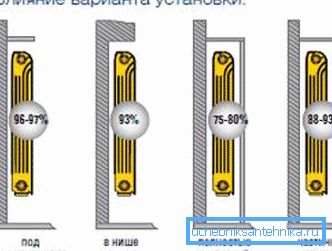

Od velikog je značaja ne samo kako povezati radijatore jedni sa drugima, već i njihovu tačnu lokaciju u odnosu na građevinske strukture. Tradicionalno, radijatori su postavljeni uz zidove prostorija i lokalno ispod prozora kako bi se smanjio prodor hladnog vazduha na najugroženije mesto.

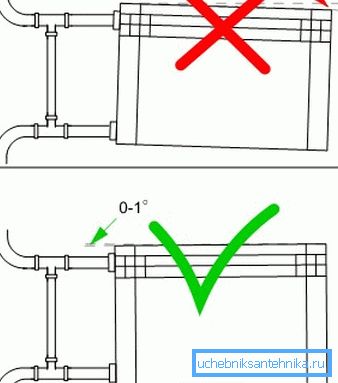

U SNiP-u postoji jasna instrukcija o instalaciji termalne opreme:

• Razmak između poda i dna baterije ne sme biti manji od 120 mm. Ako se odstojanje od uređaja na podu smanji, raspodela toplotnog fluida će biti neujednačena;
• Rastojanje od zadnje površine do zida na kojem je montiran radijator mora biti od 30 do 50 mm, u suprotnom će se preneti toplotni prenos;
• Razmak od gornje ivice grijača do prozora se održava u rasponu od 100-120 mm (ne manje). U suprotnom, može biti teško pokretati termičke mase, što će oslabiti zagrevanje sobe.

Bimetalni uređaji za grijanje

Da biste razumeli kako da međusobno povezujete bimetalne radijatore, morate znati da skoro svi odgovaraju bilo kakvoj vezi:

• Imaju četiri tačke moguće veze - dva gornja i dva donja;
• Opremljen sa utikačima i Mayevsky kranom, kroz koji je moguće osloboditi vazduh prikupljen u sistemu grejanja;

Dijagonalna veza smatra se najefikasnijom za bimetalne baterije, posebno kada je u pitanju veliki broj sekcija u uređaju. Iako su veoma široke baterije, opremljene sa deset ili više sekcija, neželjena za upotrebu.

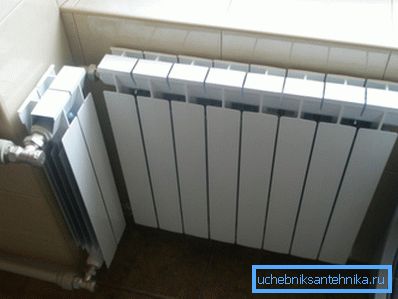

Savjet! Bolje je razmisliti o tome kako pravilno povezati dva radijatora od 7 do 8 dijelova umjesto jednog uređaja od 14 ili 16 sekcija. Biće mnogo lakše instalirati i lakše se čisti.

Drugo pitanje - kako povezati dijelove bimetalnog radijatora može doći prilikom premeštanja delova grijača u različitim situacijama:

• U procesu stvaranja novih mreža za grejanje;
• Ako je potrebno, zamenite neispravan radijator novim - bimetalnim;
• U slučaju zagrevanja, možete povećati bateriju pritiskom dodatnih dijelova.

Aluminijumske baterije

Zanimljivo Uostalom, treba napomenuti da je dijagonalna veza odlična opcija za bilo koju vrstu baterije. Ne znate kako spojiti aluminijumske radijatore jedni sa drugima, povezati se dijagonalno, nećete izgubiti!

Za grejne mreže zatvorenog tipa u privatnim kućama preporučljivo je ugraditi aluminijumske baterije, jer je ovde lakše osigurati pravilno tretiranje vode prije punjenja sistema. A njihova cena je znatno niža nego kod bimetalnih uređaja.

Naravno, morate pokušati pre nego što povežete dijelove aluminijskog radijatora kako biste se pregrupisali.

Savjet! Nemojte žuriti da uklonite fabričku ambalažu (film) od ugrađenih grejača do kraja završnih radova u prostoriji. Ovo će zaštititi poklopac radijatora od oštećenja i kontaminacije.

Zaključak

Sama tok rada ne traje puno vremena, ne treba vam nikakva specijalna veština ili skupa oprema, možete kupiti sve potrebne alatke u bilo kojoj prodavnici hardvera. I ne zaboravite, veza će vam služiti dugo i bez problema samo ako koristite visokokvalitetne materijale u svom radu i poštujete sva pravila za instaliranje sistema grejanja.

Na predstavljenom video snimku u ovom članku naći ćete dodatne informacije o ovoj temi.
