Kako spojiti grejnu bateriju u privatnu kuću
Efikasnost sistema grejanja zavisi od više faktora, uključujući povezivanje baterija je vrlo važno. Na kraju krajeva, ako je veza netačna, dio radijatora može ostati hladan čak i pri visokoj temperaturi hladnjaka. Dakle, u ovom članku ćemo pogledati kako pravilno povezati radijatore i u kojim slučajevima, koje šeme treba koristiti.
Funkcije veze
Način povezivanja radijatora
Pri izgradnji sistema grejanja u privatnim kućama koriste se sljedeće metode povezivanja:
Jedan način | U tom slučaju, dovodna cev je priključena odozgo, a povratna cev je priključena na isti dio odozdo. Ovaj dijagram priključaka grejne baterije omogućava radijatoru da se zagreje ravnomerno. Međutim, ako harmonika ima veliki broj sekcija, postojaće značajan gubitak toplote, odnosno, bolje je koristiti druge opcije povezivanja. |
Sjedalo i niže | Ovaj metod je odlična opcija kada su cevi na podu. Veza se vrši na cevima postavljenim na dnu konstrukcije u suprotnim odeljcima. Nedostatak ove metode je samo niska efikasnost, s obzirom na to da gubici toplote mogu da dostignu 15 procenata. |
Dijagonala | Koristi se za povezivanje uređaja sa velikim brojem sekcija. Kako je lako pogađati, dovodna cijev u ovom slučaju je povezana odozgo, a ispusna cev je odozdo, u suprotnom dijelu. Ova šema povezivanja radijatora u privatnoj kući doprinosi jednoj distribuciji hladnjaka i maksimalnom prenosu toplote iz uređaja. |
Obratite pažnju! Kada koristite termostat za grejanje paralelno sa radijatorom, mora se izvršiti obilaznica. Ovo će vam omogućiti da prilagodite stepen zagrevanja uređaja.
Kao što vidimo, metode povezivanja radijatora zavise od više faktora, kao što je način postavljanja cijevi, snage opreme, itd. Posebno je vrsta sistema od velike važnosti. Više ćemo razgovarati o vrstama sistema grejanja ispod.
Vrste sistema
Na uređaju sistema za grejanje primenjuju se dve šeme:
- Jedna cijev - najjednostavniji, jer rashladna tečnost cirkuliše kroz jednu cijev, na koju su uređaji za grejanje spojeni serijski. Njegova mana je što ne dozvoljava regulaciju toka toplote. Dakle, prenos toplote odgovara stopi projektovanja utvrđenom tokom dizajna. Ova šema se koristi u malim sistemima, kao i kod velike dužine cevovoda i velikog broja radijatora, uređaji se zagrijavaju nejednako.

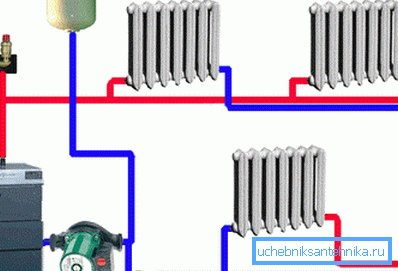

- Dvostruka cev - značenje je da vrela voda teče kroz jednu cev, a ohlađeni se vraća u kotao preko drugog.. Povezivanje radijatora u privatnoj kući u ovom slučaju se odvija paralelno. Prednost ovog uređaja je ravnomerno zagrevanje sekcija, kao i mogućnost podešavanja prenosa toplote. Među nedostacima, moguće je izdvojiti samo potrebu za većim brojem cijevi, odnosno, troškovi izgradnje se povećavaju.
Treba napomenuti da, bez obzira na vrstu sistema, povezivanje radijatora sa vlastitim rukama može se sprovesti na dva načina:
- Prema vertikalnoj šemi - uređaj za grejanje je povezan sa vertikalnim podizačem, od kojih se vrši ožičenje do radijatora.
- Prema horizontalnoj šemi - rashladna tečnost cirkuliše kroz horizontalne cevovode.
Izbor šeme za povezivanje radijatora zavisi od specifičnosti kuće. Na primer, ako stan sadrži više spratova, veza se realizuje u vertikalnom obliku.
Selekcija lokacije
Kada odlučujete kako pravilno povezati grejnu bateriju, neophodno je odrediti lokaciju grejača. Činjenica je da funkcija radijatora nije samo grejanje prostora, već i stvaranje toplotnog štita koji sprečava penetraciju hladne u sobu. Zbog toga su postavljeni ispod prozora.
Iz ovoga proizilazi da grejni uređaji moraju biti instalirani na mestima najvećih gubitaka toplote. Zbog toga, pre nego što odlučite o načinu povezivanja, potrebno je napraviti dijagram s njihovom lokacijom.
Pored toga, važno je pravilno odrediti rastojanje instalacije, što će omogućiti maksimalni prenos toplote sa uređaja. Dakle, ove udaljenosti treba da budu sledeće:
Sa dna prozora | 100 mm |
Sa poda | 120 mm |
Iza zida | 20 mm |
Ne preporučuje se kršenje ovih propisa.
Obratite pažnju! Prag ne bi trebalo da blokira ili blokira grejač, jer će ovo značajno smanjiti efikasnost proizvodnje toplote. Međutim, u nekim slučajevima, radijatori mogu biti pokriveni roštiljem. Najčešće se to radi kada se grejni uređaji ne uklapaju u unutrašnjost sobe.
Montaža
Priključiti grejnu bateriju treba biti u toploj sezoni, kako ne bi ostao u zimi bez grejanja. Zbog toga je neophodno da unapred kupite sve komponente kako biste brzo izvršili sav posao.
Obratite pažnju! Moguće je nabaviti uređaje za grijanje samo nakon što se izvrši šema grijanja. Ovo će vam omogućiti da izaberete tačnu lokaciju priključnih cevi. Osim toga, prvo morate izračunati svoju moć, kako je to učinjeno, možete saznati na našem portalu.
Nastavite do instalacionih radova potrebnih nakon završetka prostorije.
Uputstvo je sledeće:
- Ako se zamena starih radijatora odvija u zatvorenom prostoru, prvo je neophodno demontirati elemente stare konstrukcije.
- Zatim je neophodno odrediti položaj konstrukcijskog položaja i napraviti odgovarajuće oznake na zidu. U tom slučaju, potrebno je da koristite nivo konstrukcije, tako da je struktura tačno instalirana.
- Zatim morate popraviti svoje zagrade pomoću dowels.
- Nakon toga, uređaj treba ugraditi u zagrade u skladu sa uputstvima koja su obično uključena u radijatore.

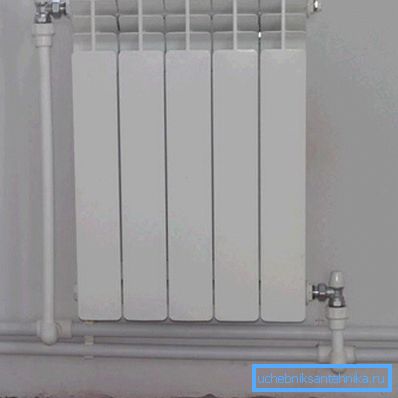

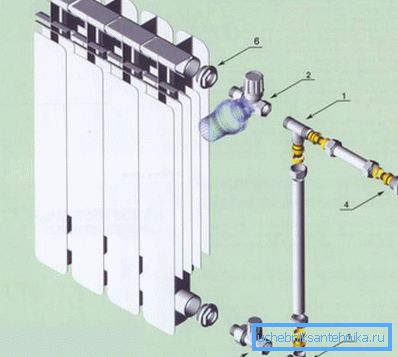

- Nakon ugradnje uređaja neophodno je priključiti na cevovod. Ova operacija zavisi od vrste cijevi. Na primjer, ako se cjevovod primjenjuje plastičnim cijevima, radijatori se povezuju pomoću posebnog elementa pričvršćivanja - "američki".
U ovoj fazi instalirani su kuglični ventili, kao i Mayevski dizalice. Treba napomenuti da prilikom korišćenja grejne baterije sa donjim priključkom nije neophodno izvršiti obilaznicu i ugraditi kontrolne ventile. Posljednji se, po pravilu, koristi u dvocevnim sistemima sa dijagonalnim i bočnim zglobovima.
Prilikom montaže ventila, mora se voditi računa da se lak pristup do njega, čak i ako su radijatori zatvoreni.
- Na kraju rada, možete napuniti sistem hladnjakom i izvršiti ispitivanje pritiska.
Obratite pažnju! Prilikom projektovanja i ugradnje grijanja, morate se pridržavati zahtjeva koji sadrže SNiP 3.05.01-85.
Ovde su, u stvari, sve glavne funkcije za povezivanje grejnih baterija.
Zaključak
Sama po sebi, veza radijatora nije velika stvar. Međutim, kako bi sistem bio efikasan, prvo je neophodno pravilno izraditi šemu. Za ovo morate uzeti u obzir niz faktora, stoga bi pripremu projekta trebalo obaviti vrlo pažljivo.
Sa video zapisa u ovom članku možete pronaći neke dodatne informacije o ovoj temi.
