Kako samostalno izračunati broj segmenata radijatora

Da biste pravilno izračunali broj segmenata radijatora za grejanje po sobi, nije dovoljno da jednostavno odredite ukupan broj sekcija po određenom području, ovde morate uzeti u obzir i druge parametre. Pre svega, drugim parametrima podrazumevamo specifičnu toplotnu snagu uređaja, kao i njegovu lokaciju, koja može direktno uticati na gubitak toplote u prostoriji.

Reći ćemo vam kako napraviti kalkulacije na osnovu površine kuće (kvadrature) ili njegove zapremine (kubni kapacitet), a pored toga ćemo prikazati i video snimak na temu.

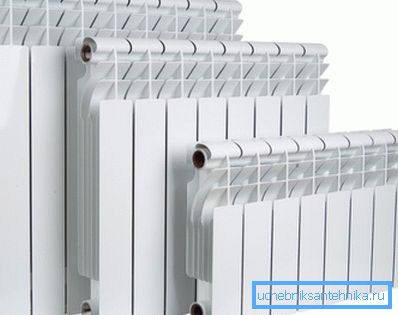

Bimetalni radijatori različitih veličina

Metode kalkulacije

Malo o radijatorima

Klasični liveni radijator
  • Pošto se metal za proizvodnju grejača koristi drugačije, onda će njihova snaga, naravno, biti i drugačija, pored toga, veličina sekcija direktno utiče na to.
  • Ako izračunate broj sekcija radijatora od livenog gvožđa, odmah morate napraviti rezervaciju da su takvi uređaji prihvatljivi u kućama sa centralnim grejanjem, gdje se rashladna tečnost periodično isporučuje, ali ne u skladu sa mikroklimatom vašeg stana. Zbog toga je važno da zadržite dobijenu toplotu što je više moguće, a lijevano gvožđe je idealna opcija za ovo, pored toga, protok po jednom delu je mnogo veći od onog kod drugih metala, što je izuzetno neprofitabilno uz nezavisno grejanje.

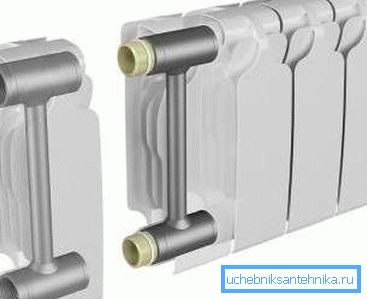

Bimetal
  • U slučaju nezavisnog grejanja, najbolje je koristiti bimetal - Ovo je uređaj u kojem su zidovi napravljeni od dva metala - unutar čelika, a na vrhu aluminijuma, koji istovremeno kombinuje mogućnost izdržavanja visokog pritiska i istovremeno vrlo brzo oslobađa toplotu u prostoriju. Naravno, cijena takvih radijatora je veća od livenog gvožđa.
  • Moguće je da će vam biti ponuđeni aluminijumski radijatori u prodavnici, ali to će najverovatnije biti ista bimetalna, jer uređaji od čiste aluminijuma ovde se ne proizvode, iako se mogu uvoziti iz Evrope. Međutim, oni imaju vrlo visoku cenu i ne izdržavaju visok pritisak, a poučavanje omogućava da se posebna tečnost uvek dodava u hladnjak.
Čelik
  • Takođe možete kupiti čelični panel radijatora, koji takođe veoma brzo odaje toplotu i, po pravilu, koristi se za autonomno zagrevanje. Ali takvi uređaji se ne proizvode u obliku sekcija, već u obliku panela, prema tome, za izračunavanje njihovog broja, bit će vam potrebna specifična snaga svake od njih, što je naznačeno u pasošu.

Napomena Prilikom ugradnje grijanja svojim rukama, izuzetno je nepoželjno ugraditi radijatore iz drugog metala u jedan krug, naročito u pogledu kombinovanja aluminijuma i livenog gvožđa kako bi se izbjegao proces oksidacije.

Obračun površine

Napomena Najozbiljniji izvor hladnoće u normalno zagrejanoj sobi su prozori i vrata, ali vrata mogu biti čvrsta, gusta i bez najmanjih pukotina, dok prozorsko staklo ne može biti zagrejano, čak i pakovanje sa više komada. Zbog toga, da biste preciznije izračunali broj sekcija, ispod svakog prozora potrebno je dizajnirati uređaj za grijanje - to će stvoriti nešto poput vazdušne zavese koja isključuje hladni tok.

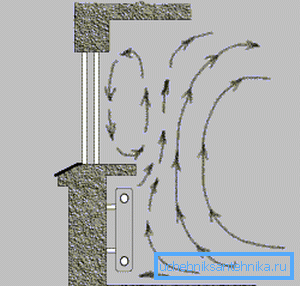

Cirkulacija vazduha iz radijatora ispod prozora

Za standardnu ​​visinu sobe, gde su plafoni visine 240-260 cm, vrlo je lako i brzo izračunati delove radijatora, ali za to je potrebno meriti površinu sobe ili cijele kuće.

Govorimo o standardnoj visini prostorija, stoga se oslanjamo na SNiP 2.04.05-91 * (umjesto SNiP 2.04.05-91), potrebno je 100 W toplotne energije za svaki kvadratni metar sobe. Zamislite da vam treba instalirati uređaj u sobi 3.56.5 = 22.75 m2, to znači da njegova snaga treba da bude 22.75 * 100 = 2275 W = 2.275 kW.

Ali ako je to panel radiator, onda jednostavno izaberemo uređaj sa najpogodnijom snagom, na primer, 2,3 ili 2,5 kW (bolje je zaokružiti i imati marginu), ali sekcije treba računati. Hajde da napravimo probnu procenu - za bimetalne baterije, jedan odsek ima oko 160 do 180 vati.

Međutim, uzimamo prosječnu vrijednost - 170 W ili 0,17 kW (snaga odseka mora biti navedena u tehničkom pasošu od proizvođača). Dakle, potrebno je podijeliti ukupnu potrebnu snagu za prostorije za 0,17, au toj situaciji ćemo dobiti 2.275 / 0.17? 13.38, a ako je taj broj zaokružen onda dobijamo 14 komada.

Međutim, može doći do povećanog gubitka toplote u zatvorenom prostoru, na primer, može biti prostorija sa balkonom, koja se koristi periodično, a onda ukupna snaga treba povećati za 15-20%, a isto treba učiniti i kada želite zatvoriti radijatore dekorativnim roštiljem ili se sakriti u niši. To jest, sa istom površinom od 22,75 m2, ovaj broj ćete morati pomnožiti ne sa 100%, već za 115% ili 120% i iz ove količine vršiti proračun zagrijavanja radijatora.

Obračun po zapremini

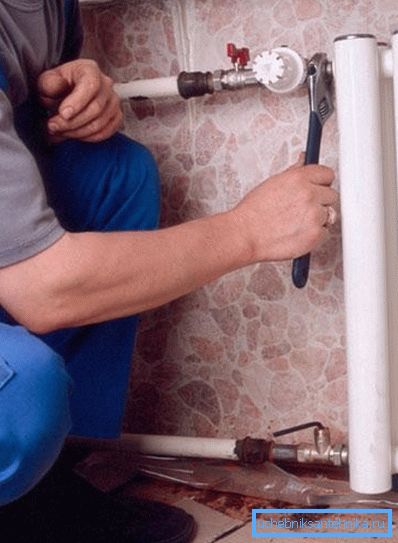

Instalacijski radovi. Fotografija

Ali ako izračunate broj segmenata radijatora za SNiP 2.04.05-91 *, na osnovu kubičnog kapaciteta prostorije, princip izračunavanja će ostati približno isti, samo će se originalni podaci promijeniti

Dakle, za kuću na panelima jedna kubika soba zahteva 41 W, ali ako kuća ili stan ispunjava savremene standarde izolacije, onda je dovoljno 34 IT / m3. Pokušajmo napraviti kalkulacije sa istom površinom od 22,75 m2, samo visina plafona biće 3,0 m (viša od standarda), kao i sa istom debljinom odseka. (Pogledajte i članak Kako odabrati bimetalni radijatori za grejanje: karakteristike.)

Dakle, zapremina prostorije u ovom slučaju iznosi 3,5 * 6,5 * 3,0 = 68,25 m3, onda u panelnoj kući trebamo 68.25 * 41 = 2798.25 W ili okrugli do 2.8 kW. Zatim za ovu sobu trebamo 2.8 / 0.17 × 16.47 ili 17 krugova bimetalnog kruga. Za dobro izolovanu sobu biće vam potrebno 68,25 * 34 = 2320,5 W, a onda 2320,5 / 170 = 13,65 ili 14 sekcija zaokružuje.

Međutim, da biste izračunali broj radijatora, možete jednostavno podijeliti dijelove po broju prozora, ali u svakom slučaju moraju biti opremljeni grejnim uređajima, čak i ako su različite veličine, tako da se gubici toplote ne povećavaju.

Napomena Treba reći da postoje i najtačnije kalkulacije koje uzimaju u obzir ne samo površinu / zapreminu prostora i toplotni kapacitet radijatorske sekcije, već i niz različitih koeficijenata. Ovo uključuje specifičnu temperaturu koja je potrebna u ovoj određenoj prostoriji, stepen zastakljivanja prozora (jedno, dvostruko ili trostruko zastakljivanje), toplotna izolacija (slaba, srednja, visoka), koja odgovara površini prozora i poda i tako dalje. Ali takve kalkulacije su neophodne za specijalizovane prostorije, na primjer, za instaliranje mikroklime u skladišta muzeja ili neke laboratorije.

Zaključak

Ne zaboravite da je snaga koja je odredila proizvođač za sekcije često uzeti sa maksimalne temperature rashladne tečnosti, zbog čega se može nazvati precijenjenom. Na osnovu toga, zaokruživanje se uvek dešava na veliki način, a ponekad, posebno u hladnim predelima, dodatni dio se dodaje.
