Kako sami urediti grijanje vode u zemlji
Po pravilu, prilikom izgradnje seoskih kuća ugrađena je kamena peć na drva. Međutim, s vremenom, kuće "prerastale" sa ekstenzijama ili se samo ispostavilo da peć nije dovoljna da u potpunosti zagreje kuću, zbog čega postoji potreba za instaliranjem vodovoda. Dakle, u ovom članku ćemo pogledati kako u takvim slučajevima opremiti grijanje vode u zemlji svojim rukama.
Opšte informacije
Da bi opremili grejanje vode u zemlji, nije potrebno nabaviti kotao, jer postoji pećnica koja se razlikuje od kotla samo u odsustvu izmenjivača toplote. Shodno tome, za uređenje grijanja vode potrebno je samo dodati ovaj nedostajući element.
Naravno, pored peći sa grijanjem vode, trebat će vam cijevi, radijatori i neki drugi grejni elementi. Generalno, da opremimo takav sistem pod snagom svakog domaćinstva, kao što ćemo videti u nastavku.
Grejni raspored
Izmenjivač toplote

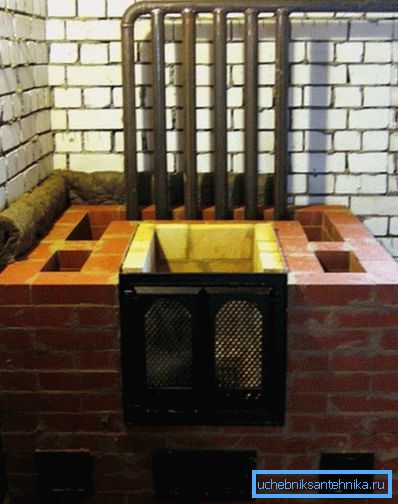

Potrebno je započeti rad sa performansama izmjenjivača toplote. Ovaj uređaj je metalna konstrukcija, zavarena, obično iz cevi.
Ovaj deo je instaliran u peći ili iza peći, na samom početku dimnjaka. Ova druga opcija je poželjnija, jer se efikasnost peći za dachas sa zagrevanjem vode u ovom slučaju povećava.
Najčešće se za proizvodnju izmenjivača toplote koristilo cijevi običnog crnog čelika zbog njihove niske cijene. Međutim, uređaj će biti mnogo izdržljiviji, ukoliko se za te namene koristi nerđajući čelik otporan na toplinu. Međutim, u ovom slučaju, cena proizvoda će značajno porasti.
Oblik i veličina izmjenjivača topline zavisi od dizajna peći, a tačnije - peći. Može biti g ili u obliku ravnog rezervoara zapremine od 20-30 litara, spirale, cilindričnog rezervoara itd.
Jedina stvar kod dizajniranja ovog dela je da uzmemo u obzir sledeće tačke:
- Što je veća razlika između unosa i izlaza - to je bolje.
- Efikasnost zagrevanja zavisi od površine izmjenjivača toplote - što je veće, to je više snage, respektivno.
- Dizajn treba da bude dizajniran tako da ne otežava punjenje goriva i ne ometa proces sagorevanja.
Obratite pažnju! Da biste instalirali izmenjivač toplote, potrebno je delimično rastaviti peć. Pažljivo obavite ovu operaciju kako biste izbegli probleme tokom montaže.
Treba napomenuti da su ispravno napravljene peći za grejanje za letnje kolibe sa vodenim krugovima skoro jednako efikasne kao i fabrički kotlovi.
Savjet! Kao izmjenjivač toplote, možete koristiti lijevu bateriju. Istina, za instalaciju, vatrootporni materijal mora biti dovoljno jak.
Sistemski aranžman
Nakon ugradnje izmjenjivača toplote, možemo pretpostaviti da je polovina posla završena. Ostaje samo da se završi instalacija samog sistema. Pošto isključenje struje u ruralnim područjima nije neuobičajeno, ali čak i regularnost, najbolja opcija je gravitacioni sistem, tj. sa prirodnom cirkulacijom nosača toplote.
Savjet! Cijevi su najbolje koristiti polipropilen, jer imaju niske troškove i izdržljivost. Jedina stvar za njihovu instalaciju trebace specijalni lemiljak koji se moze iznajmiti.
Pre nego što izvršite grejanje, trebali bi pripremiti projekat. Za prirodnu cirkulaciju koristi se cijev od jednog cevi. U tom slučaju, ulazi i izlazi radijatora su spojeni na jednu cev, respektivno su sve baterije povezane serijski.
Jedno-cevno grejanje vode na dachi podrazumijeva prisustvo spremišta spremnika koja je povezana sa izmenjivačem toplote i nalazi se što je više moguće.
Uopšteno govoreći, takva šema je sledeća:
- Iz kruga rezervoara se spušta i prolazi kroz sve prostorije objekta. Štaviše, cev treba da ima konstantni nagib, što je neophodno za prirodnu cirkulaciju hladnjaka.
- Radijatori su povezani na krug na mestima označenim na dijagramu.. Poželjno je da svaka baterija ima obilaznicu i ventile. Ovo će vam omogućiti da prilagodite nivo radijatora za grejanje.
- Obilazeći kući, kontura se vraća u peć i povezana je sa dovodom toplotnog izmjenjivača.

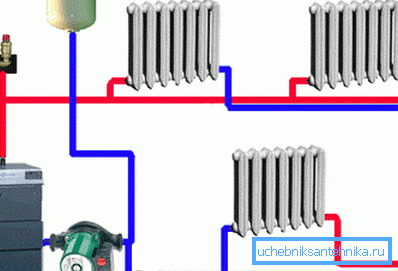

Mora se reći da je takva shema neefikasna u velikim kućama, gdje je korisnije korišćenje dvocevnog sistema. Međutim, u ovom slučaju će vam biti potrebna cirkulaciona pumpa da biste obezbedili potreban pritisak. Pored toga, cena takvog grejanja će biti veća, jer zahteva skoro dvostruko više cevi.
Značenje ove šeme je da su dovodi hladnjaka povezani na jednu cev, a izlaz - na drugi. U tom smislu može se napraviti i uzastopno i paralelno. Ovo rešenje omogućava jednoobrazno grejanje baterija.
Savjet! Ako se 40 dijelova so dodaju u 100 delova vode koja služi kao nosač toplote, onda će temperatura zamrzavanja pasti na -20 stepeni.
Jedinstveni element sistema grejanja je ekspanzioni rezervoar koji je dizajniran da kompenzuje toplotnu ekspanziju hladnjaka u sistemu. Tipično, ovaj element je instaliran u blizini cirkulacione pumpe.
Ovde, u stvari, cela instrukcija o uređenju grijanja u seoskoj kući.
Zaključak
Raspored vodene grejanja da bi dali svoje ruke je prilično jednostavan. Glavna stvar u ovom slučaju je da napravite odgovarajući izmenjivač toplote i pravilno postavite ga. U suprotnom, rad se ne razlikuje od ugradnje konvencionalnog sistema grejanja.
Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
