Kako povezati radijatore u centralnom ili autonomnom sistemu

U ovom članku ćemo pogledati trenutne načine povezivanja radijatora i reći o karakteristikama njihove implementacije. Tema članka je od velikog značaja, jer širenje opsega opreme za grejanje na tržištu podrazumijeva potrebu za pravilnom selekcijom, instalacijom i radom.

Ali, pre nego što kažete kako spojiti radijator za grejanje, neophodno je odrediti vrste sistema grejanja i karakteristike njihove primjene.

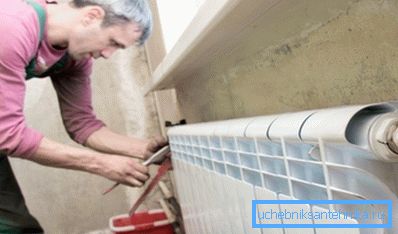

Pravilna instalacija - garancija udobnosti u hladnoj sezoni

Vrste sistema u kojima su ugrađene grejne baterije

Da biste razumeli princip povezivanja baterije sopstvenim rukama, potrebno je imati opću ideju o tome na koji će se sistem koristiti ovaj uređaj (pogledajte i članak Bakarni radijatori za grijanje: karakteristike, tehničke karakteristike i postupak instalacije).

Trenutno postoje dve vrste sistema grejanja u celom svetu:

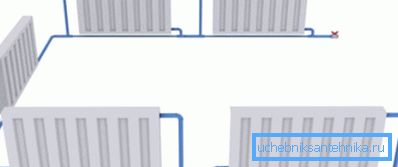

Jedan dizajn cevi
  • Sistem sa jednim cevima se, po pravilu, koristi u višespratnim stambenim zgradama. Princip rada je jednostavan - grejana voda cirkuliše kroz jednu cev, prolazeći kroz određeni broj baterija.

Sistemi jedne vrste cevi su najjednostavniji u smislu uređaja i, kao rezultat, cena njihove realizacije je niska. Ali ovo rešenje ima jedan veliki nedostatak - nemogućnost da kontrolišu indikatore temperature u različitim prostorijama nezavisno jedan od drugog.

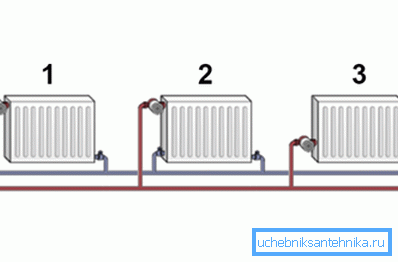

Shema dvocevni jednostrani sistem
  • Dvocevni sistem je složeniji u uređaju, ali zajedno sa prenosom toplote, koji odgovara normi dizajna dizajna, omogućava vam da postavite optimalne parametre temperature za svaku pojedinačnu sobu.

Po pravilu, takvo grejanje se primjenjuje u niskogradnji. Princip rada takvog sistema je da su sve baterije paralelno povezane, zbog čega je moguće regulisati temperaturu u svakom od njih posebno.

Karakteristike cirkulacije rashladne tečnosti

Određivanje najboljih opcija za povezivanje radijatora potrebno je uzeti u obzir karakteristike cirkulacije hladnjaka u sistemu. Trenutno se koriste dve šeme: prisilna i prirodna cirkulacija.

Sa prirodnom cirkulacijom nema posebnih uslova za povezivanje, a može se primeniti niži ili gornji priključak, u zavisnosti od toga gdje se ekspanzioni rezervoar nalazi u sistemu.

Što je progresivnija, primenjena je shema prisilne cirkulacije, u kojoj se rashladna tečnost pomera kroz sistem zbog razlike u položaju kotla i baterija i zbog upotrebe cirkulacione pumpe. Razmotrite kako pravilno povezati radijatore u sistemu sa prisilnom cirkulacijom.

Sadašnje metode povezivanja

  • Jednosmerni način povezivanja radijatora podrazumeva povezivanje sa jednim odvodnim delom (dovodna cev) i povratkom (ispusna cijev). U ovom slučaju, protok je na vrhu, a povratak je na dnu. Ovo rešenje osigurava jednoobrazno grejanje svih sekcija u svim baterijama.

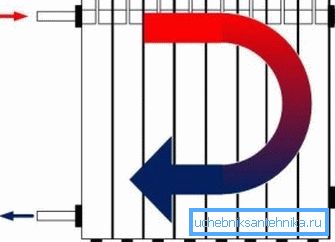

Jednosmerna veza

Ovo rješenje smatra se najradacionalnijim za korištenje u jednospratnim stambenim zgradama gdje se koriste srednje radijatori (do 8 dijelova).

Važno: Strukture sa velikim brojem sekcija zahtijevaju korištenje drugih metoda koje mogu sprečiti mogućnost gubitka toplote u velikim baterijama.

  • Radijator za grejanje može da se primeni sa donjim priključkom. Takvo rešenje je važno ako je deo cevovoda skriven pod pokrivačem poda. Stoga, ispod poda idite cijevi koji su pričvršćeni za radijator na dnu ili dnu na bočnim stranama.

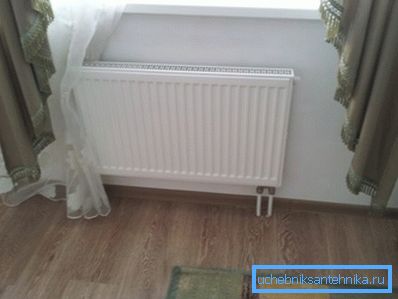

Radijatori grejanja sa donjim priključkom se često nalaze u modernim enterijerima

Prednost ove metode je slaba vidljivost cevovoda. Nedostatak donje veze je niska efikasnost, jer gubitak toplote sa takvom vezom može biti do 15%. Kao rezultat, gornja i donja baterija može se zagrejati neujednačeno.

  • Ako je pitanje kako spojiti radijatore kako biste smanjili gubitak toplote sa velikim brojem sekcija, možete primijeniti metod unakrsne (dijagonalne).
Dijagonalna shema u dvocevnom sistemu

Prava veza, u ovom slučaju, je sledeća: dovod je pričvršćen na vrhu radijatora, dok je cijev za odvajanje na drugoj strani, ali na dnu.

Ovo rješenje ima očiglednu prednost jer se svi dijelovi iznad i ispod grejanja gotovo ravnomjerno. Kada unakrsno povezivanje toplotnog gubitka nije više od 2%.

Izaberite dodatnu opremu za instalacioni rad

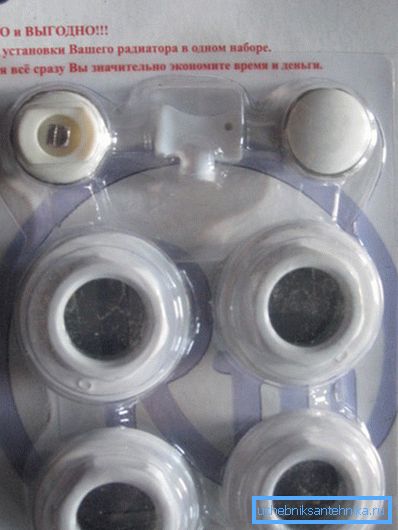

Fotografija je standardni set za aluminijumske baterije

Nakon što smo odlučili o načinima povezivanja cijevi na baterije, razmotrićemo koji fitingi za povezivanje radijatora predstavljaju najbolji izbor.

Ventili i komponente se biraju i kupuju u skladu sa vrstom opreme za grejanje koja se koristi i u skladu sa dijagramom ožičenja.

Standardni instalacioni set za sisteme grejanja obuhvata sledeću listu komponenti:

  • futorki u količini od 4 komada;
  • Kran Mayevsky;
  • vijčani utikač;
  • Paronitovye ili silikonske zaptivke;
  • zidne i podne konzole;
  • Adapteri su potrebni ako se prečnik cevovoda razlikuje od prečnika ulaznog napona na bateriji.

Razmotrite kako pravilno povezati radijator za grejanje.

Preporuke za ugradnju radijatora

Odlučio se o izboru jedne od prethodno navedenih metoda? Ostaje nastaviti sa instalacijom (pročitajte i članak Electric Radiators: Main Types and Features of Operation).

Uputstva za instalaciju zavise od upotrebe radijatora i cevi.

  • Radimo samo upotrebom specijalnog alata. Na primer, za jednakost sečenja, rezani polipropilen ili metalna plastika za montažu priključnih fitinga ne bi trebao biti žica, već posebni rezač cijevi.
  • Pre nego što instalirate zagrade i obesite bateriju, uverite se da je zid jak i snažan.
  • Instalacija radijatora (čak i aluminijuma) ne treba izvoditi samostalno, jer je težina ovih konstrukcija znatna.
  • Ako spojni elementi imaju zaptivnu gumu, ne preporučuje se upotreba traka za fumiranje ili vuče.
  • Neophodno je pričvršćivanje armature u rupice baterija s srednjom sili kako ne bi ometali navoj.

Važno: Na kraju instalacije, veze se obrišu suvo i sistem se napuni vodom za probni rad. Na mestu priključka držimo suv salveta, a onda pogledamo da li na njoj postoji vlaga.

Zaključak

Sada kada znate kako spojiti radijator za grejanje, možete nastaviti sa nabavkom potrebnih materijala i instalacijskim radovima. Imate li pitanja?

Potražite dodatne informacije na video snimku u ovom članku.
