Kako postaviti topli pod ispod laminata

Poznato je da savremeni sloj podnih obloga ne obezbeđuju nivo toplotne ravnoteže koji se postiže korišćenjem klasičnog drveta. Zbog toga je postavljanje takvih premaza često praćeno raspoređivanjem posebnog sistema grejanja ispod njih (takozvanog podnog grejanja), koji može imati sledeće projekte:

  • sistem grijanja vode;
  • električno grijanje, izvedeno pomoću specijalnog kabla;
  • električno grijanje pomoću infracrvenog izvora.

U ovom članku ćemo analizirati kako postaviti topli pod pod laminatom svojim rukama, razmotriti opcije za ugradnju infracrvenog filma i grejnog kabla, kao i prikazati fotografije i video uputstva.

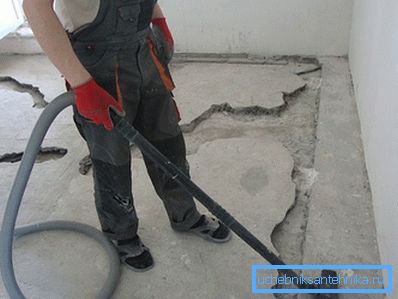

Priprema fondacije

Priprema fondacije

Da bi bilo koja od izabranih opcija dugo služila, neophodno je uložiti napore kako bi se osiguralo da je nivo poda što bliži idealu. Ako je sve već spremno, možete preći na praktičan dio instalacije grejnih elemenata. Pre nego što počnete da preduzimate bilo kakvu akciju, morate analizirati sledeće tačke:

  • Kolika je visina plafona. Da li je moguće podići pod ili smanjiti nivo poda. U stanu ili na balkonu, možete se samo spuštati do nivoa postojećeg estriha, do betonskih ploča. U privatnoj kući, ako ne stoji na temelju gomile, možete ići dublje do željene vrijednosti.
  • Uklanja sve stare podne obloge. Bolje je izbaciti pločicu koristeći perforator. Čišćenje se vrši na celoj teritoriji. Svi čvorovi ili ostaci ljepila se uklanjaju.

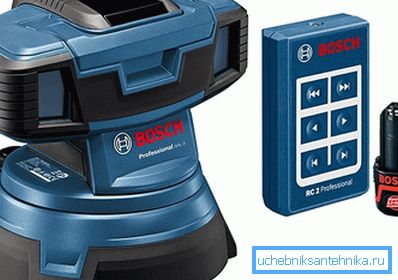

Laserski nivo

  • U slučaju kada je odlučeno da napusti postojeću kravatu, važno je procijeniti pad nivoa na cijelom nivou. Za savršeni laserski nivo. Neophodno je projektovati liniju na zidu, mjeriti odstojanje od poda od nje pomoću mjerne trake (ova operacija se može izvoditi pomoću nivoa vode, oznaka se stavlja na jedan od zidova, a zatim se prenese na sve ostale.

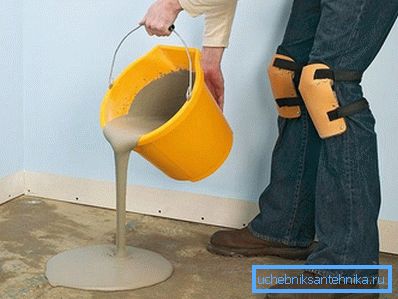

  • Punjenje masivnog poda

    Ako utvrdite da razlika u vrijednostima ne prelazi 10 mm, onda su samo-nivelirane mješavine najbolje iskoristiti za kompenzaciju. Da bi se radilo s njima održano na potrebnom nivou, važno je poštovati proporcije koje je odredio proizvođač. Nakon razblaživanja, tečnost jednostavno izlazi na pod. U ovom slučaju, sve praznine treba unapred zapečati, tako da se rešenje ne ukloni. Nakon nanošenja celokupnog područja prekriven je igličnim valjkom ili zupčastom lopaticom. Ovo uklanja vazdušne mehuriće. Ako je razlika veća od 30 mm, onda će biti neophodno napuniti mješavinu cementne peske. U ovom slučaju možete koristiti i prethodnu verziju, ali troškovi takvog rada će biti mnogo veći.
  • Kada visina plafona ne dozvoljava podizanje poda čak i više, a zatim pomoću perforatora ili džempera, uklanja se stari košuljica. Nakon uklanjanja potrebnog sloja, napravljen je grubi pod. U tu svrhu se na betonske ploče postavljaju svjetionici. Možete koristiti specijalne alate, umjesto da uklapaju metalne cijevi. Vodiči su postavljeni tokom postavljanja budućeg košuljice. Na početku je jedan element izložen. U tom cilju se na zidove nanose visinske oznake budućeg košuljice. Možete koristiti preporuke iz prethodnog koraka. Nadalje, pomoću nivoa konstrukcije, avion se prebacuje na vodič. Da bi se to dobro popravilo u cijeloj dužini, obloga je napravljena od rješenja. Nakon što je zgrabio, možete postaviti sledeću duž otvorene trake. Dalje, intervali između oznaka popunjavaju pripremljenu smešu i, na osnovu pravila na svetionicama, vrši se. Istovremeno je važno osigurati da nema praznog prostora ispod oznaka, inače će spojnik naknadno pritisnuti i cijeli rad će biti uništen.
  • Posle tri nedelje nakon punog sazrevanja i sušenja zalivane podloge, možete preći u sledeću fazu ugradnje odabrane opcije podnog grejanja.

Termalni pod na bazi infracrvenog filma

Termalni pod na bazi infracrvenog filma

Topli dno nekog od ovih tipova ne samo da omogućava zagrevanje površine premaza, već i vazduh unutar prostorije. Ali realizacija svake od njih ima drugačiji trošak i nesreću. Zbog toga, pre postavljanja toplog poda, trebalo bi da odlučite o tipu sistema grejanja. Na primer, razmotrite prednosti IR folije:

  • jednostavnost ugradnje grijača ove vrste, za koje nije neophodna priprema specijalnog kravata (obavezno u slučaju grijanja vode i kablova);
  • pouzdanost i izdržljivost korišćenog materijala;
  • prihvatljivost lepljenja laminata odmah nakon postavljanja filma IR, koji je montiran na gruboj osnovi "suv";
  • niska potrošnja energije.
  • nema potrebe za podizanjem poda.

Prije polaganja toplog poda na filmu, budite sigurni da morate založiti sve potrebne elemente za svoj aranžman.

Infracrveni film

Pre kupovine kompleta neophodno je precizno izračunati površinu koju pokriva sistem, što omogućava određivanje potrebnih količina infracrvenog filma, reflektujućeg materijala i posebnog zaštitnog sloja koji se postavlja preko grijača.

Potrebno je proći iz činjenice da se reflektivni materijal postavlja na celu površinu poda, a infracrveni film se uklapa samo u prostore bez nameštaja.

U paketu su opremljeni filmom toplotno izolovanog poda:

  • termostat;
  • senzor temperature (senzor);
  • specijalna toplotno reflektujuća podloga;
  • termički film.

Osim toga, za rad vam trebaju obične makaze, klešta, odvijač, nož i adhezivna traka za lepljenje filma.

Montaža grejača

Ugradnja infracrvenog grijača

Instalacija sistema počinje posebnim podlogom od poliuretanske pene, a onda radimo:

  1. Trake od reflektujućeg filma položene su preko cele površine poda (radne površine gore), koje su sigurno pričvršćene posebnom trakom.
  2. Zatim pređu na polaganje samog infracrvenog filma, koji se postavlja samo na prostore bez nameštaja, udaljene od zidova oko 10 cm. (Raspored grejnih elemenata, označavajući položaje nameštaja, treba da vas pripremi unapred). Savjet i činjenica da je rezanje ploče za grijanje dozvoljeno samo na odabranim mestima označenim na materijalu sa isprekidanom linijom sa znakom makaze.
  3. Posle toga, pojedinačne grejne trake postavljaju se na podlogu na rastojanju od najmanje 5 mm (ali ne više od centimetra) jedan od drugog.
  4. Pored toga, za povezivanje infracrvenih grejnih traka po cijeloj dužini bakarna žica položena je poprečnim presekom od oko 1,5 mm2.
  5. Film je priključen na opremu za napajanje pomoću posebnih kontakata umetnutih u sred provodne magistrale i pričvršćenih kleštima. Nakon toga, tačke za povezivanje moraju biti zaštićene trakama bitumenske izolacije, koje su uključene u obim isporuke zagrejanog poda.

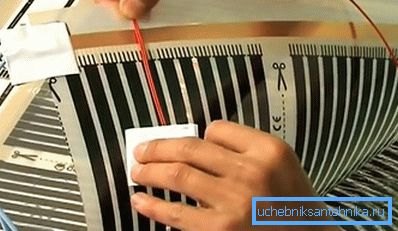

Priključak termalnog senzora

Nakon povezivanja filma idite na ugradnju senzora temperature, koji obezbeđuje automatsko podešavanje režima grejanja sistema. Da bi to učinili, na rastojanju od 20-25 cm od zida sa termostatom koji se fiksira na njega koristeći perforator, strobe se pripremaju do dubine od oko 2 cm. Tada se u njega postavlja senzor koji bi trebao imati direktan kontakt sa izolacijskim podlogom.

Po završetku ugradnje pomoćne opreme, proizvedene u skladu sa uputstvima priloženim na kompletu, potrebno je provjeriti topli infracrveni film za svoje performanse.

Tokom testa, potrebno je osigurati da se, kada se napaja, sve IR folije zagreju. I tek pošto se uverili da svi njegovi elementi rade, možete nastaviti sa instalacijom laminatnog premaza, zatvarajući sistem grijanja posebnim toplotno izolacionim filmom.

Na bazi grejnog kabla

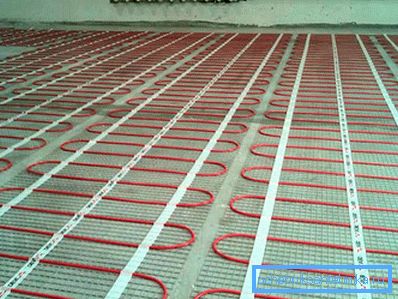

Podno grejanje kablova

Tipično, ova opcija se koristi ispod pločice, jer obezbeđuje bolji prenos toplote. Međutim, njeno lepljenje pod laminatom je takođe moguće. Pre nego što nastavite sa instalacijom, važno je odrediti koji tip grejnog kabla će se koristiti.

  • Standardno ili otporno. Stacked može biti jednožilni i dvosmerni. Ovo drugo je zgodnije, jer je krug u njemu već zatvoren, a kraj neće morati da se vrati u kutiju za povezivanje. Za lakšu ugradnju, proizvođač stavlja žicu u posebne matove.
  • Samoregulirajuće. Ovaj kabl će automatski održavati potrebnu temperaturu čak iu onim slučajevima kada njegovo polaganje prolazi pod površinama različitog materijala. To je mnogo skuplje od prethodne verzije.

Ugradnja grejnog kabla na toplotno izolacionu osnovu

Metoda instalacije i niz akcija za ova dva provodnika će biti isti. Da biste izračunali koliko je dužine potrebno, potrebno je da znate područje poda. Odvojite potrebu za stacionarnim stavkama. Zatim se nacrta približna šema polaganja. Korak u kome se pojedinac okreće biće određen deljenjem površine duž dužine, a rezultat se pomnoži sa 100.

  • Ako je ispod poda hladna soba, potrebno je dodatno grejanje sa pjenastim pločama ili pjenastim panelima. U tom slučaju, moraćete da se probijete u košuljicu, ako ne postoji mogućnost podizanja nivoa. Kada postoji poverenje da je sve dobro izolovano i površina je kvalitativno poravnana, onda možete preći na sledeći korak.
  • Temeljno čišćenje područja. Potrebno je osloboditi svih kamenčika ili drugih elemenata koji bi kasnije mogli oštetiti kablovsku izolaciju. U ove svrhe je bolje koristiti usisivač.
  • Primijeniti sloj sastava prajmera. Ovo je neophodno za uklanjanje oštećenja, ojačanje površine i poboljšanje adhezije sa budućim košuljicom.
  • Ovaj korak se vrši prema vašim željama. Na celoj površini položi se sloj poliuretanske pjene trake sa folijom. Listovi su spojeni sa ojačanim lepljivim trakama.
  • Senzor je ugrađen i priprema se prostor za termostat. Posljednji treba postaviti na odgovarajućoj visini, ali ne nižu od 30 cm. U zidu, na podu, na rastojanju od 50 cm, sečeno je žljeb 20 mm, upravo takav izlaz je napravljen. U njoj se nalazi taloženje, leteće sa jednog kraja. Ima indikator. Signalne žice od nje dovode se u kutiju u kojoj će biti instaliran radni element.
  • Ako je opcija odabrana u podmetačima, onda možete početi sa polaganjem. Ako je neophodno razviti mrežu, mrežica za podupirače se obara sa običnim makazama. Za kablove bez mat, potrebno je pripremiti posebne držače ploče. Pričvršćeni su na pod, pomoću zavrtača i vijka. Korak između njih bi trebalo da bude 50 - 100 cm.
  • Kabl za hladno napajanje je ožičen. Povezuje se sa grejanjem, uvrtanje je zaptiveno cjevčicom za smanjivanje i pričvršćeno ispod jedne od nosača ploče.
  • Kabl se montira prema izvučenom šemu sa izračunatim koracima. Tokom ovog rada, bolje je staviti papuče mekom podom na stopala kako ne bi oštetili provodnik.
  • U ovoj fazi, potrebno je provjeriti otpor i uporediti ga sa preporučenim. Takođe u pasošu unosi se šablon za polaganje kablova. Zatim je priključak na termostat instaliran na mestu. Neki proizvođači dozvoljavaju uključivanje čitavog sistema na minut da bi testirali svoje performanse.
  • Zatim, estrih se sipa. Debljina mora biti najmanje 3 cm. Istovremeno, uverite se da su prazni kablovi popunjeni. Ako postavljate podlogu od poliuretana, potrebno je svake 30-40 cm da napravite prozor veličine 10-15 cm. Potrebno je da postoji postavka sa glavnim slojem.
  • Nakon potpunog sušenja napunjenog sloja (obično traje 3 nedelje ili više), možete uključiti pod.

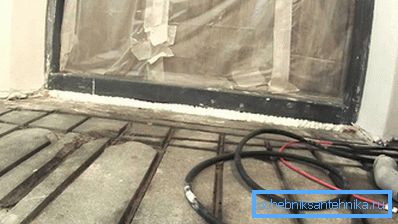

Umetanje kabla toplog poda u spojnicu

Postoji još jedna vrlo zanimljiva opcija koja može pojednostaviti instalaciju podnog grejanja kablova. Ako je vaš pod dobro izoliran i savršeno ravna košuljica se ulijeva, onda možete nastaviti na sledeći način. Napravljen je plan prema kome će biti postavljen kabl. Podni podovi se uklanjaju, površina se očisti. Slika se prebacuje na pod. Pomoću brusilice ili zidnog čaura, žlebovi su isečeni ispod kabla prema dijagramu. Njihova dubina mora biti takva da provodnik leži u ravnini. Sledi polaganje, povezivanje i završetak.

Grejanje vode

Podrum toplog voda

Podno grijanje na vodu može se postaviti i na nekoliko načina. Za zagrevanje nosača se može koristiti kao instalirani kotao, a poseban podizač u slučaju centralnog grejanja. Postoje proizvodi u kojima je nosač u zatvorenim cevima, a grejanje se vrši pomoću provodnika postavljenih duž cele dužine. Za postavljanje pod laminat je idealno rešenje polistiren i drveni. Njihove prednosti su:

  • nema potrebe za ispunjavanjem estriha odozgo;
  • najbolja termoliza zahvaljujući aluminijumskim pločama;
  • mala težina - idealna za slabe podove;
  • brza instalacija u odnosu na uobičajeni toplotno izolirani pod;
  • pripremljen obrazac postavljanja.

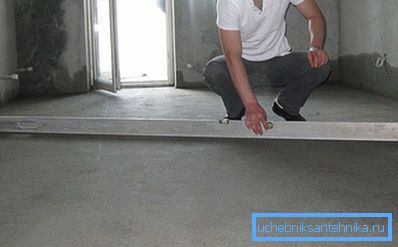

Proverite nivo poda

Pre nego što počnete, uverite se da vaš pod ima ravnu površinu i da razlika nije veća od 0,2 cm po 1 m2. Niz aktivnosti će biti sljedeći:

  • Cijeli prostor pažljivo se čisti. Nanesite premaz prajmera.
  • Nakon potpunog sušenja, hidro-barijera se postavlja u obliku polietilenskog filma. Obavezno posmatrajte preklapanje između platna od 10 cm. Šiv se lepi lepkom. Zid se okreće na visinu budućeg grijača.
  • Pored perimetra zida, otvara se traka za beton.
  • Sledeći korak je postavljanje izolacionih ploča. Oni moraju biti sa posebnim šefovima ili žlebovima. U nekim slučajevima obezbeđeni su žljebovi za njihovo spajanje.
  • Vrhunske specijalne metalne ploče. Imaju žljeb u kojem će biti postavljena cijev. Potrebno je pritisnuti ploče tako da su fiksirane između projekcija izolacije. Treba ih postaviti prema izabranom koraku polaganja cevi.
  • Kutija je montirana, u njega je instaliran kolektor i glavno napajanje je napravljeno od kotla ili drugog izvora.
  • U jednom od ventila spojne cevi povezuje kraj cevi. Nakon toga, postavlja se u žljebove, prema izabranom uzorku. Važno je zapamtiti da morate početi od spoljnih zidova, tako da je u blizini njih najviša temperatura.
  • Drugi kraj se dovodi do razvodnog kolektora.
  • Sistem je presvučen. Da bi to učinili, napunjen je vodom, a pritisak pomoću alata namenjenog za ovu svrhu raste na 10 atmosfera. U ovom stanju, cela struktura ostavljena je za jedan dan. Ako je nakon provere sve u redu, onda možete nastaviti dalje.
  • Odozgo, film ili sloj izrađenog penastog poliuretana drži unutar.
  • Zatim se postavljaju listovi gipsanih vlakana. Oni će dati veću stabilnost cijeloj strukturi, a također će biti osnova za završnu obradu podnih obloga.

U slučaju električne verzije podnog grijanja sa zatvorenom cirkulacijom. Niz aktivnosti će biti potpuno isti. Jedina opomena je instalacija senzora temperature, koja je uključena. Obično je neophodno locirati u neposrednoj blizini cijevi. Osim toga, potrebno je voditi računa o isporuci dodatnog kabla sa razvodne table. Presek mora biti dovoljan za puno opterećenje. Takođe je važno obezbediti dobru mašinu.

Prednosti toplog poda

Zahvaljujući pruženim informacijama, možete odabrati opciju koja će biti najbolje rješenje u određenim uslovima. Pokušajte da ne uštedite komponente. Idealno je da je vek trajanja takvog sistema 50 godina ili više. Važno je zapamtiti da kontura cevi ne treba da se sastoji od segmenata, sve treba da se uklapa u jednu traku. U hitnim slučajevima dozvoljeno je da koriste stalnu vezu, koja se vrši pomoću specijalnog alata za crimping.

Video

Pogledajte video snimak o instaliranju Calea pod grejanje ispod laminata i linoleuma:

Ovaj video pokazuje proces postavljanja poda toplih voda pod laminat:
