Kako opremiti cigleni dimnjak za kotao na čvrsto gorivo

10-03-2018
Grijanje

Ako se odlučite za izgradnju kuće u kojoj se nalazi kotao na čvrsto gorivo za sistem grijanja, neophodno je odrediti mjesto za ugradnju njegovog dimnjaka. Prilikom izrade projekta i prilikom ugradnje drugog, potrebno je uzeti u obzir odnos između generacije toplote i gubitka toplote. Ciganski dimnjak za kotao na čvrsto gorivo treba postaviti u skladu sa svim merama čistoće vazduha u prostoriji i zaštitom od požara.

Naš zadatak je danas da kažemo o pravilima instalacije za ovu vrstu dimnjaka, njegovoj postavljanju, kao io materijalima i alatima neophodnim za rad.

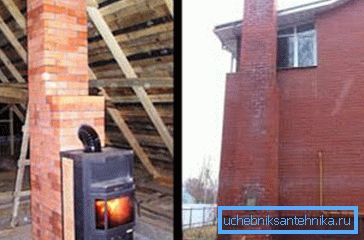

Unutrašnji i spoljni ciglani od cigla za kotlove na čvrsta goriva

Opšte informacije o delovima dima sistema

Počinjemo sa kotlom na čvrsto gorivo, koji je klasični tip grejanja. Može se naći u skoro svakoj privatnoj kući, gdje nema linije za snabdevanje gasom. Pogodno je jer je u komori za gorivo moguće sagorevati i ugalj, drva za ogrev i treset.

Da biste dobili maksimalni prenos toplote iz opreme, potrebno je pravilno izračunati i izraditi dimnjak, u našem slučaju opeke.

Ona mora ispuniti sledeće uslove:

  • da ne predstavljaju prepreke za snabdevanje vazduhom potrebnim za efikasan rad uređaja za grejanje;
  • da stvori potisak koji se javlja zbog razlike u temperaturi i pritisku, dovoljnoj za uklanjanje proizvoda sagorevanja.

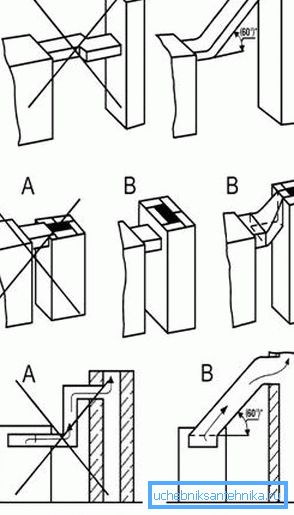

Tačna i netačna veza kotla na čvrsto gorivo sa dimnjakom

Dimne cijevi za kotlove na čvrsta goriva mogu se izraditi od:

  • cigle;
  • određeni brendovi;
  • keramika.

Klasična opcija je ciglani dimnjak, koji možete učiniti svojim rukama.

Pravila ugradnje

Često su vlasnici kuća u žurbi ili nemarnim radnicima koji ih nailaze, koji veruju da mogu blago odstupiti od općenito prihvaćenih zahtjeva. Kao rezultat toga dolazi do nesreća, koja, zauvek, može biti fatalna.

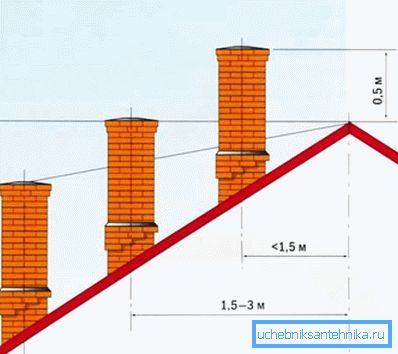

Na slici - visina cevi iznad krova, u zavisnosti od uklanjanja kotla iz centra zgrade

Da bismo to sprečili, preporučujemo vam da sledite preporuke u nastavku:

Protivpožarna sigurnost
  1. Između zapaljivih površina i spoljnog zida dimnjaka treba da bude najmanje 380 mm.
  2. Sa prolazom kanala preko međusloja preklapanja, potrebno je da napravite visokokvalitetnu izolaciju. Ovo je neophodno kako bi se sprečilo požar.
Visina
  1. Veoma važan parametar u izgradnji dimnjaka, jer to direktno zavisi od nacrta i uklanjanja proizvoda sagorevanja.
  2. Osigurajte da se dimnjak nalazi iznad krova. Na primer, ako je krov ravno, dovoljno je podići strukturu iznad njega za 1 m.
Odvod kondenzata Uputstvo zahteva da se ovaj uslov ispuni za bilo koju vrstu dimnjaka. Neophodno je obezbediti mesta za ispuštanje kondenzata, za održavanje, a takođe i za čišćenje od čađi i moguća oštećenja. Inače, potisak će se postepeno smanjivati ​​do te mere da će dim ući u prostoriju.
Sekcija Površina unutrašnjeg dela duž cele dužine cijevi mora biti ista. Inače će u velikoj meri pogoršati prolaz proizvoda sagorevanja.
Napredno
  1. Dizajn treba da ima zidove debljine najmanje 100 mm.
  2. Zabranjeno je napraviti horizontalne odseke dužine od 1 m.
Kakva je šema dimnjaka za kotao na čvrsto gorivo u rezu

Zašto mnogi ljudi više vole cigleni dimnjak? Zavisi od činjenice da se izduvni gasovi mogu zagrejati do temperature od 600 ° C, tako da dizajn mora biti otporan na to.

Opeka odgovara ovom parametru koliko god je to moguće, iako cena zidarskog djubriva funkcionira, a sam materijal i danas nije tako jeftan. Ali nakon instalacije, ne možete se brinuti o tome dugo.

Savjet: primijeniti vatrostalni malter na unutrašnje zidove ciglane dimnjaka u vrijeme njegove izgradnje, a zatim ga možete zaštititi od štetnih efekata mulja agresivne kiseline i kondenzata.

Kako se postavlja opeka dimnjaka

Polaganje cevi od dima od cigala ne može se nazvati jednostavnim zanimanjem, za to će zahtijevati određena znanja i vještine kako bi se razumjeli tehnološki procesi.

  1. Jednostavna opcija je uređaj dimnjaka, kada se unutar zidova mora napraviti opekarski kanal, u kojem je ostavljena neobrezana osovina sa presekom opeke (250 mm). Presek dimnjaka se može izračunati prema sledećim standardima: 1 kW = 0.08 m2. Shodno tome, ako je snaga kotla na čvrsto gorivo 10 kW, poprečni presek dimne cijevi mora biti najmanje 0,8 m2 ili oko 300x300 mm.
Kako izračunati dimnjak za kotao za grijanje u zavisnosti od snage tog drugog
  1. Prilikom stvaranja odvojenog dimnjaka treba biti veoma pažljiv i odgovoran u radu. Prilikom polaganja zidova obratite posebnu pažnju na uglove koji bi trebali biti savršeno ravni. Osigurajte i da na zidovima nema izbočina.

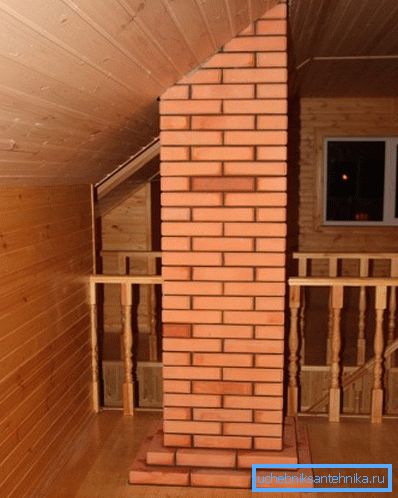

Odvojeni dimnjak treba strogo vertikalno

Savet: dimnjak koji nije u blizini zida mora biti strogo napravljen u vertikalnoj ravni.

  1. Dimnjak pored zida za pouzdanost treba dodatno popraviti uz pomoć sidra, koji treba postaviti nakon oko 4-5 redova. U ovom slučaju, takođe treba razmisliti o tome gdje će biti locirani tehnološki i inspekcijski otvori.

Savet: obavezno napravite donji deo dimnjaka kroz koji možete lako ukloniti akumuliranu čaiju.

  1. Da bi se povećala efikasnost konstrukcije, unutrašnja površina cevi mora biti ravna i glatka, a dim će moći da izađe neometano.
  2. Jedna od najčešćih opcija koja se koristi za unutrašnjost kanala, malterisanje "pod rukavom". Zahvaljujući korišćenju ove metode, njegov oblik u obliku će biti što je moguće bliži kružnici. Iako neki stručnjaci smatraju da je ovaj način unutrašnjeg uređenja nepraktičan, jer nakon nekog vremena gips će početi da se oklanja i zatvara dimni kanal.

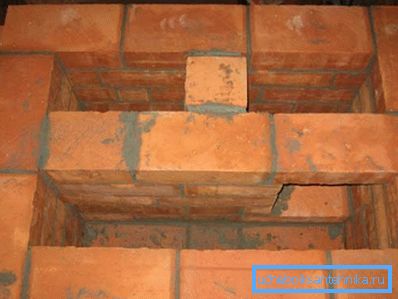

Unutrašnjost od cigle

Savet: postaviti spoljni deo dimnjaka sa ciglom ili obloženim materijalom za krovove kako bi ga zaštitili od vremenskih uticaja.

Šta treba da se pripremiš za posao

Jednostavnost konstrukcije leži u činjenici da je za njegovu konstrukciju dovoljno imati ciglu i malter za postavljanje na ruku.

Međutim, ne bi trebalo da postupate na visokom nivou, to treba uraditi u skladu sa svim pravilima i veoma pažljivo, u protivnom će vaš sistem grejanja jednostavno ne funkcionisati ispravno i cev će morati da se rastavi i premešta, što je veliki trošak.

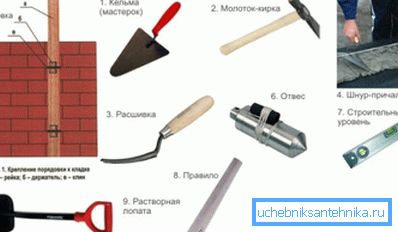

Alati za rad
  1. Prilikom izbora opeke, uverite se da je dobro spaljena. Boja materijala mora biti ravnomerna sa svih strana. Robovi su ravnomerni i čisti, što će omogućiti izradu šavova male debljine.
  2. Pripremite rešenje na poseban način i uključite pesak, glinu, cement i vodu u svoj sastav. Posebno je važno izbor peska, što bi trebalo biti u redu, što će rešenje učiniti još plastičnim.
  3. Priprema iz alata:
    • lopatica;
    • pick hammer;
    • rulet točak;
    • nivo zgrade i opali;
    • lopata za rešenje;
    • građevinska linija.
    Polaganje ciglane dimnjaka za kotao na čvrsto gorivo

    Polaganje funkcija

    1. Rad počinje direktno iz grijača.
    2. Moguće je povezati kotao s ciglom sa cevima odgovarajuće veličine i prečnika.
    3. Postavljanje sigurno vodi ligovanje između redova. U principu, on podseća na izgradnju pregrada ili zidova, iako postoje neke od karakteristika koje treba razmotriti:
      • Obavezno proverite svaki nivo reda u vertikalnim i horizontalnim ravninama;
      • gline se moraju mešati u rastvoru;
      • debljina šiva treba da bude oko 5-10 mm. Ne preporučujemo da učinite više, jer će zbog periodične temperaturne razlike rešenje početi da se raspada, a to će neizbežno dovesti do uništenja dimnjaka;
      • Zaptivanje svih šavova mora biti visokog kvaliteta, kroz rupe je neprihvatljivo;
      • kada polaganje treba da koristi samo cijelu ciglu, smanjujući maksimalnu upotrebu polovina.

      Zaključak

      Kotao na čvrsto gorivo je potreban pravilno postavljen dimnjak. U ovom slučaju, on će moći da što efikasnije radi - spaljivanje goriva i prenošenje potrebne toplotne energije na hladnjak.

      Često se vlasnici kuća zaustavljaju na ciglom, iako je njegovo postavljanje zahtijeva puno vremena i napora, ali se dugo vrijeme u potpunosti suočava sa svojim zadatkom. Video u članku će vam pomoći pronaći dodatne informacije o ovoj temi.
