Kako odrediti potrebnu snagu radijatora - detaljan vodič

Pre kupovine radijatora grejanja potrebno je znati potrebnu toplotnu snagu ovog uređaja. Zapravo, na osnovu ovih podataka vrši se izbor broja sekcija. Preskakanje faze obračuna može na kraju dovesti do kršenja mikroklime u prostoriji, pa bi bilo korisno upoznati sa metodom obračuna.

Izbor baterije za grejanje

O izračunavanju sistema grejanja

U ovoj fazi, neophodno je osigurati da kapacitet grijanja radijatora grejanja obezbeđuje konstantnu temperaturu u prostoriji u najhladnije vrijeme grejne sezone. Određivanje snage radijatora grejanja je neophodno kako bi se odredio potreban broj segmenata (pogledajte članak Kako povezati radijatore u centralnom ili autonomnom sistemu).

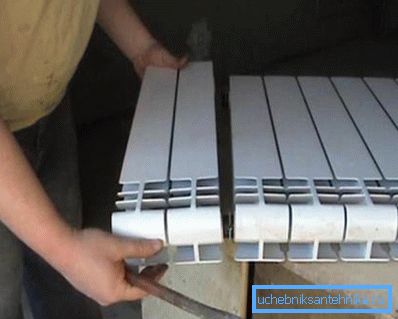

Na slici - dodavanje sekcija radiatoru

Obratite pažnju! Da biste mogli glatko prilagoditi rad grejne baterije, instalacija termostata neće biti suvišna.

Ceo proces se odvija u nekoliko faza:

  • računaju se gubici toplote kroz ograđene strukture;
  • prema tehničkoj dokumentaciji, nalazi se prenos toplote jednog segmenta izabranog radijatora;
  • izračunati potreban broj segmenata akumulatora.

Izračunavanje gubitaka toplote

Ovo je prva stvar koju treba početi kada se radi o tome kako odrediti snagu radijatora za grejanje.

Toplina se troši kroz:

  • zidovi, spoljni i unutrašnji (ukoliko se soba ograđuje neogrevana soba);
  • kat;
  • plafon;
  • prozore i vrata.

Izračunavanje gubitaka se vrši uzimajući u obzir vrstu i debljinu materijala, formula se koristi

u ovoj formuli

  • Q - gubitak toplote;
  • S - površina sobe, m2;
  • ?t je razlika u temperaturi unutar i izvan prostorije, S;
  • ? - referentna vrednost - koeficijent toplotne provodljivosti, W / m •? S;
  • v - debljina koverta zgrade, m.

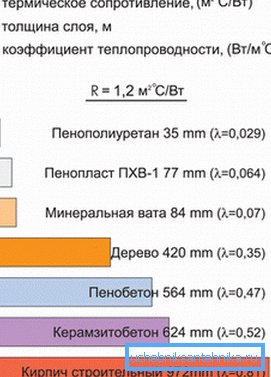

Termička provodljivost građevinskog materijala

Sa stanovišta toplotnog gubitka, gornji sprat je u nepovoljnom položaju, jer se iznad njih nalazi negorisan potkrovlje, a vanjski vjetar je jači. Dakle, za njih se gubitak toplote može povećati za oko 10%.

Obratite pažnju! Prilikom izračunavanja ne morate zaboraviti ventilaciju, jer se zimska klima ne zaustavlja. U tu svrhu je uveden multiplikacijski faktor 1.1 - 1.4. Veliki značaj se preduzima za intenzivnu ventilaciju stambenog prostora.

Izračunavanje radijatora

Ako imate podatke o gubitku toplote, možete preći na izbor baterije. U ovom slučaju, potrebno je uzeti u obzir efikasnost uređaja, na primjer, snaga čeličnih radijatora za grijanje je inferiorna u odnosu na bimetalne suparnike.

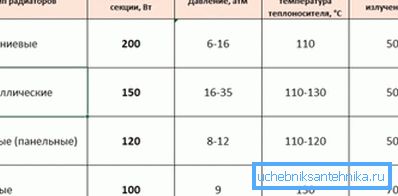

Upoređivanje prenosa toplote različitih tipova baterija

Potreban broj segmenata definiše se kao odnos gubitka toplote do prenosa toplote jednog segmenta. Ali odeljak za izlaz toplote - vrednost pasoša, proizvođač ga mora navesti za svaki model radijatora. Formula koja se koristi:

u ovoj formuli:

  • n je ukupan broj baterijskih sekcija, kom.
  • Q - gubitak toplote, W;
  • N - snaga jednog odseka, W.

Treba imati na umu da su podaci o pasošu o moći prvog segmenta dati za određenu temperaturnu razliku (obično 90/70). Ali često je temperatura rashladnog sredstva različita, u ovom slučaju i prenos toplote grejne baterije varira. Na primjer, moć radijatora od lijevanog željeza pri promjeni temperature od 80-100 do 50-60 kapi za oko 15-20%.

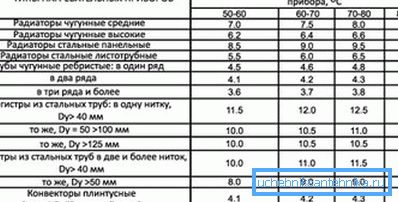

Uticaj pritiska temperature na prenos toplote

Da biste izračunali moć segmenta sa proizvoljnom temperaturnom glavom koristite formulu

u ovoj formuli

  • k - prenos toplote, vrijednost pasoša, W / m2• Sa;

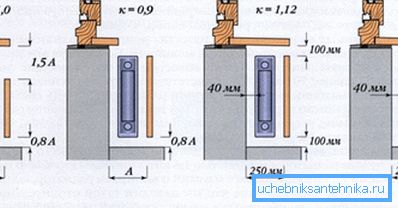

Uticaj načina instalacije na prenos toplote
  • A - dio sekcije, m2;
  • ?T - temperaturni pritisak,? S. Izračunato prema formuli

Tispod i tarr - temperatura rashladne tečnosti, odnosno na ulazu u bateriju i izvan njega, sa;

Tsoba - sobna temperatura,? C.

Pojednostavljena metoda

Ako se svi radovi u kući rade ručno, prilično često, umesto detaljnog obračuna, ljudi su zadovoljni sa približnim selekcijom. Treba napomenuti da će rezultat u ovom slučaju, iako nije tačan, smanjiti radi izbora radijatora.

Postoji nekoliko načina približavanja izračunavanja:

  • sa standardnim parametrima (visina plafona u prostoriji do 3 m, temperatura rashladnog sredstva 85-90 ° S, 1 prozor i 1 vrata u prostoriji), može se koristiti zavisnost od 100 W / 1 m2 kvadrat. Za sobu, na primer, 20 m2 potrebna je baterija koja može da obezbedi toplotnu snagu od 2 kW;

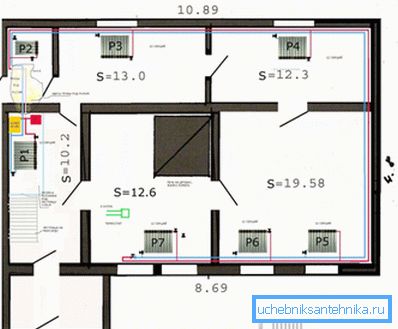

Potrebno je samo da znate veličinu soba.

Obratite pažnju! Za uglovne sobe, kao i apartmane na gornjim spratovima, uveden je multiplikativni faktor od 1,2. Cena baterija nije toliko visoka, pa je bolje pogrešiti.

  • proračun se može izvršiti uzimajući u obzir kubni kapacitet sobe. U ovom slučaju zasniva se na procentu da 200 W toplotne energije može da zagreje 5 m.3 prostorni prostor.

Obratite pažnju! Praksa pokazuje da je rezultat u ovom slučaju precenjen za oko 10%.

Rezultati oba metoda trebali bi biti približno isti. Voljnije je upoređivati ​​ih sa određenim primjerom. Pretpostavimo da morate pokupiti radijator za sobu dimenzija 5x5x3 metara, ima 1 prozračni prozor, 1 unutrašnja vrata, stan se nalazi na donjem spratu.

Prva pojednostavljena metoda izračunavanja podrazumeva sledeći niz akcija:

  • određena površinom sobe, 5x5 = 25m2;
  • s obzirom na procenat od 100 W / 1 m2, određuje snagu uređaja, u našem slučaju 2,5 kW;
  • snaga jedne sekcije specifičnog radijatora piše iz karakteristika pasoša. Na primer, izaberite model aluminijuma A350, jedan segment može dati 138 vati termalne energije;
  • brojanje segmenata, 2500/138 = 18,12- 19 komada.

Obratite pažnju! Metoda povezivanja takođe igra veliku ulogu u jedinstvenosti njenog zagrevanja, a samim tim i prenosa toplote.

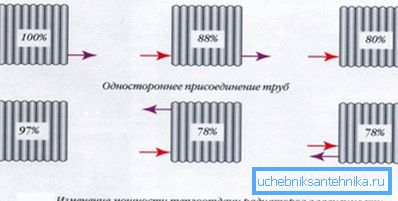

Uticaj metode povezivanja na prenos toplote

Kada radite na 2. metodu, instrukcija će izgledati ovako:

  • imajući u vidu proporciju od 200 W / 5 m3 Odredite koliko vazduha će zagrejati 1 odeljak izabrane baterije. U našem slučaju, 1 sekcija će se zagrejati 3,45 m3;
  • odrediti zapreminu sobe 5 • 5 • 3 = 75 m3;
  • broji broj sekcija 75 / 3.45? 22 sekcije.

Greška u izračunavanju od strane 2. pojednostavljenih metoda bila je 13,6%, što nije toliko loše za približni proračun. Dobijeni rezultati su približno u skladu sa preporukama proizvođača (prikazano u tabeli).

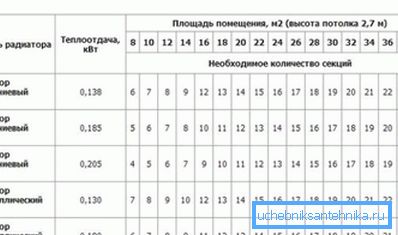

Preporučeni broj sekcija u zavisnosti od površine sobe

Sumirajući

Da bi se održala normalna zatvorena mikroklima, potrebno je postići ravnotežu između ulazne toplote i gubitka toplote. Ovaj uslov se može ispuniti samo uz pravilno izračunavanje sistema grejanja uopšte i radijatora grejanja. Metode izračunavanja predložene u članku mogu se dobro koristiti za odabir broja segmenata grejne baterije u stanu ili privatnoj kući (saznajte kako popraviti radijator sa improvizovanim sredstvima).

Video je kratka uputstva o proračunu grejne baterije.
