Kako odabrati radijatora za grejanje po površini:

04-03-2018
Grijanje

Izbor radijatora za grejanje po površini je uobičajena metoda izračunavanja grejnih uređaja. Uprkos nesavršenosti metoda, omogućava pouzdano određivanje potrebne termičke snage baterija. Želimo da shvatimo kako odabrati pravi radijator po površini zagrejane prostorije.

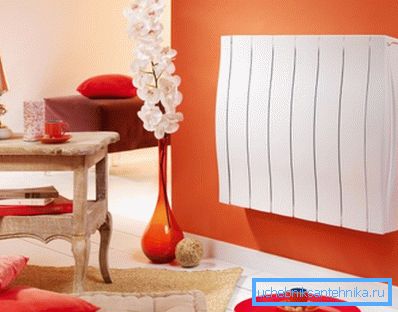

Odredite kako izračunati površinu radijatora radi efikasnog zagrevanja.

Izračunavanje parametara baterije

Na šta zavisi gubitak toplote?

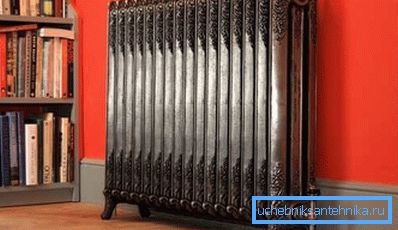

Velika površina radijatora od livenog gvožđa povećava njegovu efikasnost.

U regionima sa izraženom promjenom godišnjih doba, tradicionalni indikator udobnosti i udobnosti stanovanja smatra se zaštitom od hladnoće. Stoga je pitanje visokokvalitetnog i efikasnog zagrevanja prostora prilično akutno, pogotovo u posljednje vrijeme.

Činjenica je da je većina naših sunarodnika naviknuta na činjenicu da intenzitet grijanja ne bi trebao biti ništa manje od određene vrednosti, au slučaju viška toplote uvek možete otvoriti prozor i ventilirati sobu.

Danas je takav pristup neprihvatljiv jer se stari sistem reorganizuje u pravcu strogog mjerenja potrošene energije, a niko ne želi platiti povećanje temperature na ulici. Stoga, potrošač želi precizno znati kako izračunati radijatore za grejanje preko površine stana ili kuće.

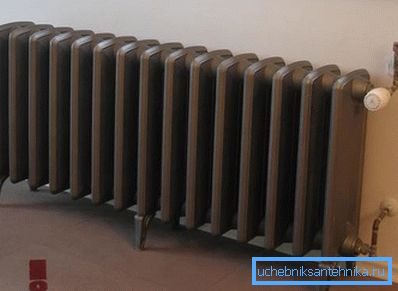

Površina grijanja radijatora od livenog gvožđa omogućava da emituje više toplote.

Obračun potrebnog intenziteta rada konvektora ima za cilj utvrđivanje vrijednosti energije koju mora prenijeti u prostoriju kako bi se nadoknadili toplotni gubici koji se javljaju kroz omotač zgrade:

  • prozori,
  • vrata,
  • zidovi,
  • plafon,
  • pod

Očigledno, rezultat će zavisiti od takvih faktora:

  • Broj i veličina prozora;
  • Kvalitet stakla i broj kamera u njima;
  • Broj i veličina vrata;
  • Režim temperature poda iznad plafona;
  • Temperaturni uslovi u prostoru ispod poda;
  • Stepen izolacije zidova (zid sa dvema opeka i sloj pene od 10 cm se smatra umjerenom izolacijom);
  • Orijentacija spoljašnjih zidova do kardinalnih tačaka;
  • Vetrovko na zidovima i krovu;
  • Temperatura i klima u regionu;
  • Broj zidova koji se graniči sa ulicom;
  • Stepen izolacije plafona, ako se iznad njega nalazi neogrevani potkrovlje;
  • Stepen izolacije poda, ako se nalazi pod podrumom ili zemljom;
  • Visina plafona i veličina sobe (zapremina sobe);
  • Gubitak toplote kroz ventilaciju.

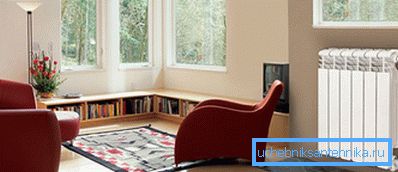

Površina grijanja radijatora - aluminijum ili liveno gvožđe - određuje njegovu efikasnost.

Očigledno je da je detaljan i precizan proračun veoma težak zadatak, koji zahtijeva dosta istraživanja i uzimajući u obzir veliki broj faktora. Stoga, da bi se utvrdili parametri uređaja za grijanje, uobičajeno je koristiti pojednostavljene oblike proračuna, među kojima su popularni proračuni u smislu površine, zapremine i preciznije formule sa koeficijentima.

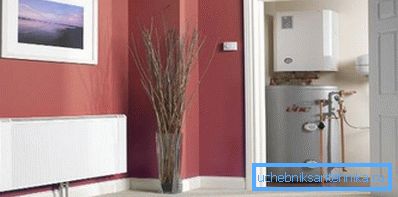

Baterija na fotografiji nije samo efikasna, savršeno se uklapa u unutrašnjost.

Obratite pažnju! Previše faktora koji utiču na gubitak toplote u prostorijama čine tačno izračunavanje potrebnog grejnog intenziteta, pa je uobičajeno koristiti pojednostavljene formule.

Obračun površine

Velika površina radijatora za grijanje livenih gvožđa privlači ne samo ljude.

Da bismo ilustrovali gore navedeno, napravimo praktičan proračun. Da biste to uradili, razmislite kako izračunati aluminijumske radijatore za površinu stana.

Prema normama SNiP-a, za grejanje jednog kvadratnog metra teritorije sa visinom plafona od 2,4 - 2,8 metara, potrebna je 100 W toplotne energije.

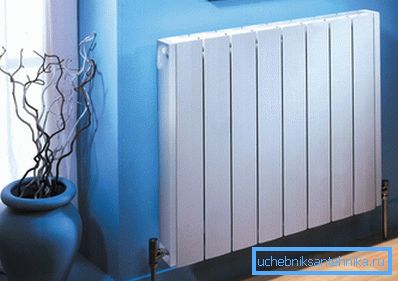

Koji prostor je dizajniran za 1 odeljak radijatora zavisi od parametara zgrade i uređaja.

Sada možemo odrediti približnu vrednost toplote potrebne za zagrevanje celokupne prostorije:

  1. Odredite parametre prostorije, pomnožite njegovu dužinu po širini. Uzmi na primer standardnu ​​sobu 3x4 m i dobijete 12 m?;
  2. Pomnožite vrednost dobijenu normativnom potrebnom toplotom za grejanje jednog kvadratnog metra sobe - 12x100 = 1200 W.

Obratite pažnju! Odredili smo ukupnu snagu potrebnu za zagrevanje naše sobe. To su vrlo približni podaci, ali prihvatljivi za preliminarne proračune.

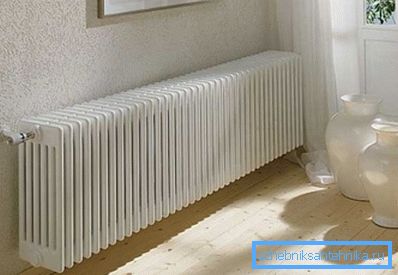

Uputstvo omogućava izračunavanje parametara grejanja pomoću pojednostavljene šeme.

Zatim definišemo parametre grejača. Nećemo utvrditi koja se oblast zagrijava jednim dijelom aluminijskog radijatora, već jednostavno podijeliti rezultujuću vrijednost ukupne toplote prenosom toplote iz jednog od dijelova koji je naznačen u pasošu uređaja.

Dakle, počnimo:

  1. Pročitali smo sertifikat o radijatoru i vidjeli da je izlazna snaga jedne sekcije 187 W;
  2. Podijelimo vrijednost koja je ranije pronašla pasoš - 1200/187 = 6.417;
  3. Rezultate okrećemo u smeru većeg broja i dobijemo potreban broj odeljaka - 7.

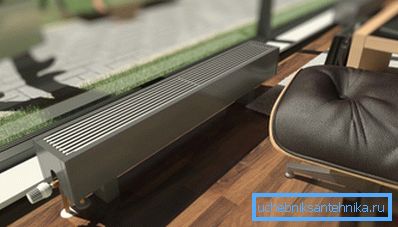

Ako nema sekcija, uzmite ukupnu snagu uređaja.

Obratite pažnju! Treba napomenuti da su podaci o pasošu označeni za idealne uslove kada se rashladna tečnost snabdeva normalnom temperaturom i pritiskom. Za stvarne uslove, preporučuje se korekcija za 15-20%.

Precizniji metodi

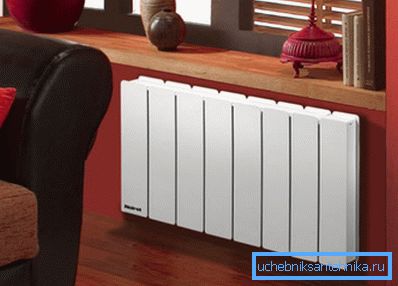

Razmislite kako odabrati bimetalne radijatore za grejanje.

Navedena metoda je vrlo netačna i čini mnoge pretpostavke:

  • visina plafona 2,8 metara;
  • jedan spoljni zid;
  • jedan standardni prozor itd.

Međutim, ne svi prostori odgovaraju ovim parametrima, posebno u pitanju visine plafona.

Za stanove sa visokim stropovima možete koristiti proračun obima. Ovde ćemo početi od drugog standarda SNiP, prema kojem za grejanje 1 m? sobe zahtevaju 41 vat toplotne energije (34 vati za zidove sa izolacijom i prozori sa prozori sa dvostrukom zastakom).

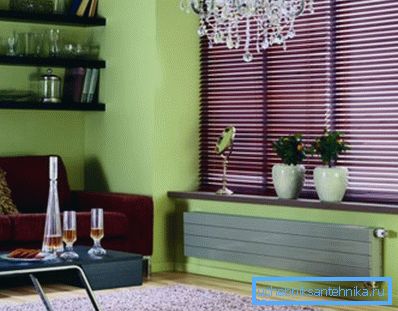

Stvorite udobnost svojim rukama.

Uzmi našu standardnu ​​sobu veličine 12 m? i zamislite da je visina plafona 320 cm. Odredite volumen sobe - 3.2x12 = 38.4 m?.

Sada definišemo potrebnu ukupnu toplotu - 38.4h41 = 1574.4 W. Povećanje visine plafona podrazumevalo je povećanje potrebne energije za više od 20%.

Zatim postupamo prema uobičajenoj šemi - podelimo ukupnu vrijednost prenosom toplote jednog odseka: 1574.4 / 187 = 8.42. Okupite i dobijete potreban broj odeljaka - 9.

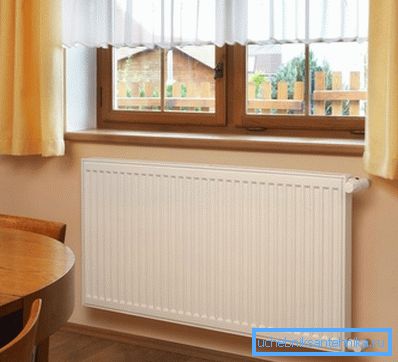

Obračun po zapremini se smatra tačnijim.

Obratite pažnju! U ovom primjeru uspjeli smo osigurati da apartmani sa različitim visinama stropa zahtijevaju različite dijelove grijača.

Kao što vidimo, čak ni proračun obima ne uzima u obzir mnoge faktore, kao što su veličina prozora, karakteristike zidova, klima područja.

Zbog toga, za preciznije proračunavanje, morate uzeti u obzir ove faktore. U ovom slučaju koristimo faktore korekcije, a onda će forma za ukupnu vrijednost izgledati ovako:

Q = 100 W / m? * P * k1 * k2 * k3 * k4 * k5 * k6 * k7, gde:

  • Q je ukupna toplota potrebna za zagrevanje prostora;
  • P je prostor sobe;
  • k1 - k7 - faktori korekcije.

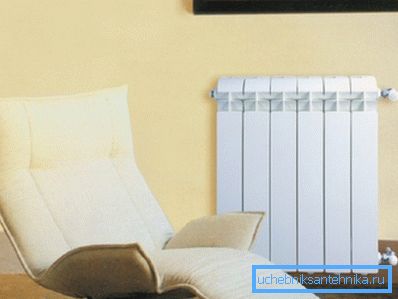

Za malu spavaću sobu može biti pet deonica.

Za određivanje vrijednosti koeficijenata koristite tabelu:

Koeficijenti Značenja
k1 - koeficijent zastekljivanja Za obične dvostruke drvene prozore - 1,27, za prozore sa dvostrukom zastakom - 1,0, za prozore sa trostrukim zaslonom - 0,85
k2 - koeficijent izolacije zidova Ne postoji toplotna izolacija (zidane površine manje od 2 cigle) - 1,27, srednja izolacija (zidana 2 cigla ili izolacioni sloj) - 1,0, dobra toplotna izolacija (zidana 2 cigla i izolacioni sloj) - 0,85
k3 - odnos veličine prozora na veličinu poda 50% - 1,2, 40% - 1,1, 30% - 1,0, 20% - 0,9, 10% - 0,8
k4 - faktor klime Ako je temperatura najhladnije sedmice godine -35 ° C - 1,5, -25 - 1,3, -20 - 1,1, -15 - 0,9, -10 - 0,7
k5 - koeficijent spoljnih zidova Jedan zid - 1.1, dva zidova - 1.2, tri zidova - 1.3, četiri zidova - 1.4
k6 - tavanski koeficijent Hladno potkrovlje - 1.0, grijani potkrovlje - 0.9, dnevna soba - 0.8
k7 - odnos visine plafona 2,5 m - 1,0, 3 m - 1,05, 3,5 m - 1,1, 4 m - 1,15, 4,5 m - 1,2

Obratite pažnju! Nakon tačnog utvrđivanja ukupne vrednosti, treba ga ponovo podeliti u prenos toplote jednog odseka, a zatim će se dobiti potreban broj odseka za ovaj radijator.

Zaključak

Cijena energetskih nosača stalno raste, pa tačna proračun intenziteta grijanja ne određuje samo komfor, već i troškove grijanja. Video u ovom članku i naša uputstva pomoći će vam da se ne varate u izračunavanju potrebnih vrednosti.
