Kako odabrati pumpu za sistem grejanja: pojednostavljena

Izbor pumpe za sistem grejanja je važna faza projektovanja, zbog čega bi trebalo pronaći jedinicu koja je najpogodnija za karakteristike. Pričaćemo o glavnim kriterijumima i metodama takvog izbora i analiziramo kako odabrati pumpu za grejanje.

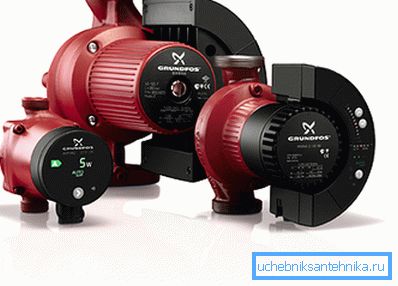

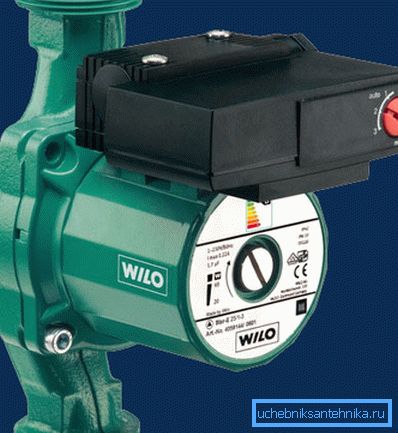

U foto-cirkulacionim grejnim pumpama različitih veličina.

Izračunavanje parametara

Ključne karakteristike

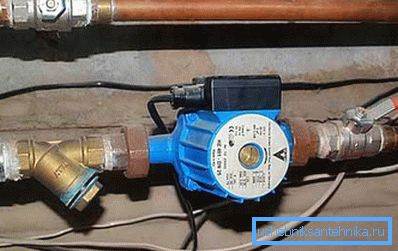

Cirkulacijska pumpa u grejnoj cevi.

Šeme grejanja su različite, a glavna razlika je način pomeranja hladnjaka od kotla do radijatora.

Postoje dva glavna načina:

  1. Prirodna cirkulacija. Izaziva zbog gravitacije zbog razlika u gustini toplih i hladnih voda. Pošto efikasnost grijanja zavisi od toka vruće vode, brzina prirodnog cirkulacije u sistemu grijanja kuće često nije dovoljna;
  2. Prisilna cirkulacija. Izvodi se instaliranjem posebne jedinice u cjevovod, koji pumpu rashladne tečnosti vrši na potrebnoj brzini i pritisku. Većina modernih šema grejanja zasnovana je na principu prisilne cirkulacije.

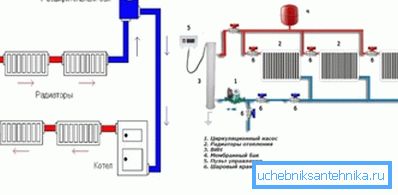

Glavni načini organizovanja rada grejanja.

Obratite pažnju! Ne mešajte centralizovanu šemu protoka prirodnim cirkulacijom: hladnjak u urbanim stanovima dolazi pod znatnim pritiskom, koji se injektira specijalnom opremom.

Da bi shema normalno funkcionisala, instrukcija zahteva obračun svih parametara na osnovu kojih će biti odabrani dijelovi cjevovoda, radijatorske snage, kapacitet kotla i snaga, kapacitet za cirkulacionu pumpu grejanja. Jedan od ovih parametara je hidraulička karakteristika:

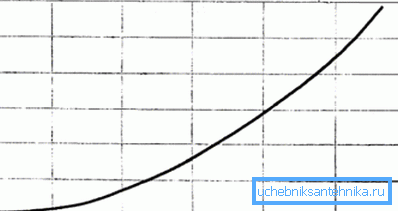

Grafikon pokazuje zavisnost hidrauličkog otpora na intenzitet hladnjaka.

Na grafikonu vidimo da otpor direktno zavisi od protoka rashladne tečnosti, to jest što se brža voda pomera duž konture, to je veći otpor. Shodno tome, pritisak raste.

Sada razmotrite karakteristike pritiska uređaja za cirkulaciju:

Izbor pumpe za grejanje se vrši na osnovu karakteristika pritiska, koje je odredio proizvođač.

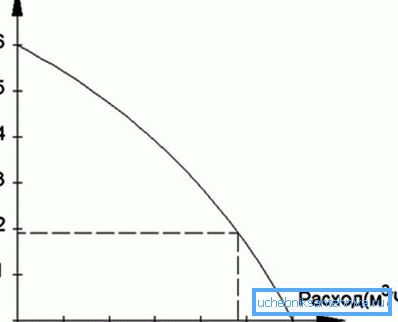

Na ovom grafikonu vidimo zavisnost gubitka pritiska na protoku pumpe. Ovde vidimo inverznu vezu, to jest, kada je motor isključen, gubici su maksimalni, a s obzirom na povećanje snage, gubici padaju.

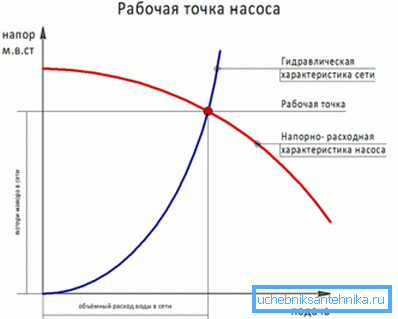

Ako kombinujemo ova dva grafika, dobijamo slijedeću sliku:

Pre nego što izaberete pumpu za sistem grejanja, odredite njegovu radnu tačku.

Obratite pažnju! Radna tačka nam omogućava da utvrdimo koji će otpor biti u cevima pri maksimalnom protoku (tečenju) hladnjaka. To znači da naš aparat mora imati dovoljan kapacitet da obezbedi potreban protok, ali istovremeno njegov kapacitet mora biti dovoljan da se nosi sa odgovarajućim hidrauličkim otporom.

Izračunavanje performansi

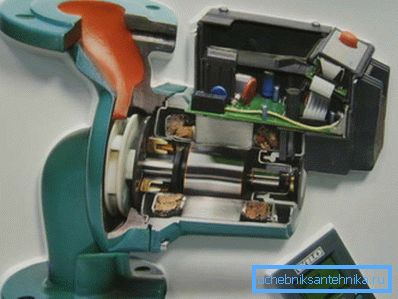

Pumpa uređaja za krug grejanja.

Budući da će biti teško izgraditi grafikon hidrauličkih karakteristika kruga grijanja sopstvenim rukama, izračunat ćemo prema pojednostavljenoj šemi. Dakle, moramo odrediti maksimalni protok (kapacitet) i hidraulički otpor. Počnimo sa performansama.

Toplotna energija koju koristi krug grejanja izražava se sledećom zavisnošću:

Formula za toplotnu energiju.

Formula koristi sledeće vrednosti:

  • W je toplotna energija potrebna za zagrevanje naših prostorija u vatima (toplotna snaga sklopa);
  • C je toplotni kapacitet rashladnog sredstva, W / litar * ° C;
  • Q - brzina protoka rashladne tečnosti, m3 / sat;
  • t1 i t2 su temperature isporučene i povučene rashladne tečnosti, respektivno.

Izbor pumpe za grejanje je na performansama. Performanse uređaja moraju odgovarati maksimalnom protoku rashladne tečnosti, tako da transformiramo našu formulu za pronalaženje protoka:

Q = W / C * (t1 - t2)

Količina energije W može se naći pomoću tabele:

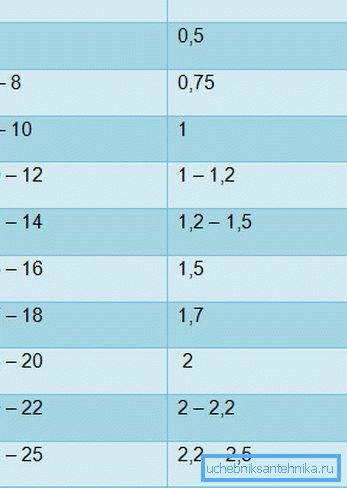

Grejni kapacitet zagrevanja grejanja.

Pretpostavlja se da je kapacitet toplote vode 1,163 W / litar * ° C, razlika u temperaturi između dovoda i povratnog toka je 20 ° C (prema SNiP). Odavde imamo:

Q = W / 1.163 * 20 = 0.043 * W

Obratite pažnju! To jest, ako je potrebno utvrditi brzinu protoka rashladne tečnosti za sobu sa grejnom toplotom od 10 kW, onda ćemo morati umnožiti 10.000 za 0,043, a dobićemo 430 litara na sat.

Izračunavanje hidrauličke otpornosti

Prije izbora pumpi za grejanje, neophodno je odrediti hidraulički otpor.

Stručno i tačno proračunavanje hidrauličke otpornosti grejnog kruga je veoma težak zadatak, koji zahtijeva posebna znanja i vještine. Koristićemo pojednostavljenu metodu, prema kojoj će pritisak cirkulacione pumpe biti jednak:

H = N * k, gde:

  • H je visina kolone vode u metrima;
  • N - broj spratova u zgradi, uključujući podrume;
  • k je koeficijent jednak prosečnom gubitku hidraulike po jednoj etaži zgrade ili strukture. SNiP uzima ovaj koeficijent jednak 0.7 - 1.1 m za dvocevne šeme i 1.16 - 1.85 m za šeme organizacije za snabdevanje kolektora.

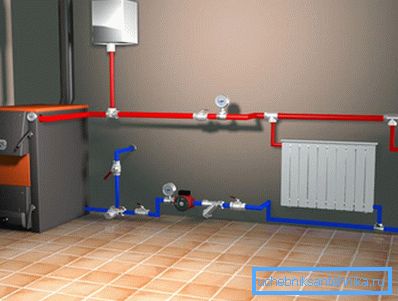

Dvocevna šema snabdevanja hladnjaka radijatorima.

Obratite pažnju! Stoga se ispostavlja da ako imamo dvospratnu kuću s podrumom, opremljenom dvocevnim sistemom za grijanje, onda mora motor obezbediti pritisak jednak 3 * 1,1 = 3,3 metra.

Izbor pumpe

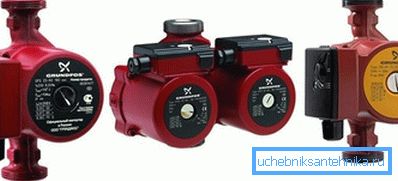

Znajući glavne karakteristike, možete preći na izbor određene jedinice.

Dakle, imamo dvije količine - otpornost i performanse. Vratimo se u naš raspored sa glavom pritiska i karakteristikom računa.

Odložimo vrednost otpornosti na Y osi, a vrednost protoka - na X osi. Zatim odaberite jedinicu, grafikon zavisnosti od kojeg je tlačni protok blizu te točke:

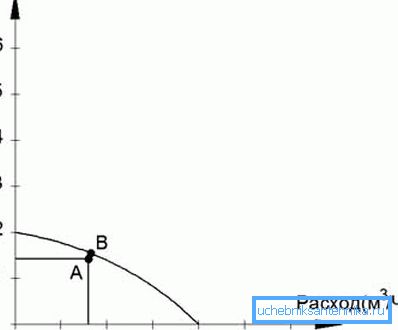

Neophodno je izabrati takav uređaj, čija radna tačka će biti locirana što bliže tački koju smo ranije primetili.

Obratite pažnju! Po pravilu, graf prikazuje tri linije za različite načine rada motora. Najbolje je voditi drugom brzinom, a radna tačka bi trebala biti smještena u srednjoj trećini dijagrama, jer odgovara najvišoj efikasnosti.

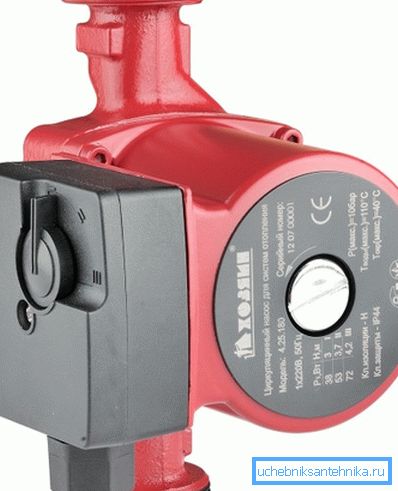

Pumpa mora odgovarati prečniku cjevovoda.

Naravno, neophodno je odabrati uređaj dizajniran za visoke temperature okoline (95 - 110 ° C), kao i da znate prečnik cevi u koji će uređaj biti ugrađen. Cena uređaja će zavisiti od proizvođača i kvaliteta.

Zaključak

Pravi izbor cirkulacione pumpe za krug grejanja vrši se na osnovu kalkulacija. Ako vam predočeni materijal izgleda suviše komplikovan, pogledajte video u članku.
