Ovaj članak o tome kako odabrati kotao za grejanje na plin. Saznaćemo kako se računaju termički kapaciteti proizvoda i upoznaćemo se sa klasifikacijom moderne opreme za grijanje gasa. Naš materijal ne sadrži konačne preporuke: svrha pisanja je da pomogne čitatelju da kreće kroz različite ponude na tržištu.

Termička snaga

Glavni parametar bilo koje opreme za grejanje je njegova toplotna snaga. Kako izračunati potrebu za kućom sa poznatim parametrima?

Najopasnija formula koja uzima u obzir koeficijent izolacije zgrade. Ono omogućava da se proceni potreba za toplotom u zgradama sa ne-normalizovanim toplotnim otporom zatvorenih struktura (drugim riječima, vrlo dobro ili veoma slabo izolovano).

Ima oblik Q = V * Dt * K / 860.

Šta je iza varijabilne notacije?

• Q - toplotna snaga. Formula vam omogućava da izračunate vrednost izračunate u kilovatima.
• V je ukupna zapremina prostora u kubnim metrima.
• Dt je izračunata maksimalna razlika u temperaturi između prostorije i ulice.
• K - koeficijent izolacije.

Dva parametra trebaju komentare.

Dt se obično računa kao razlika između temperature stanovanja (+ 18-22 C) preporučene od strane SNiP i prosečne temperature najhladnije petodnevne nedelje u poslednjih nekoliko godina.

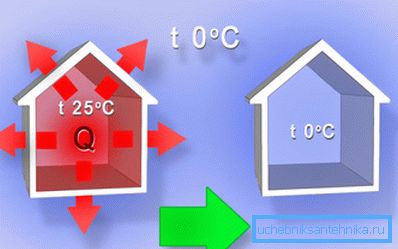

Imajte na umu: ako je kuća planirana za podršku, recimo, +25 ili +30, parametar se prilagođava.

Koeficijent izolacije je preuzet iz donje tabele.

Neka, na primjer, izračunamo potrebu za toplotom u kući veličine 10 * 10 * 3 metra, koji se nalazi u gradu Shimanovsk, Amur, pod uslovom da se temperatura održava na +25 C.

Zidovi kuće debljine pola cigle izolirani su sa 150 milimetara pene; prozori - sa dvostrukim zastakljenim prozorima.

1. Zapremina zgrade je 10 * 10 * 3 = 300 m3.
2. Podaci o tipičnim zimskim temperaturama za bilo koji grad lako se mogu naći u dobro poznatom Internet enciklopediji. Prosječni minimum najhladnijeg mjeseca je -32.5 C. Postao je, Dt = 25 - -32.5 = 57.5 stepeni.
3. Kvalitet izolacije kuće je najbliže maksimalnom mogućem, tako da se koeficijent izolacije može sigurno uzeti jednako 0,7.
4. Izračunavanje će tako izgledati kao 300 * 57,5 ​​* 0,7 / 860 = 14 KW.

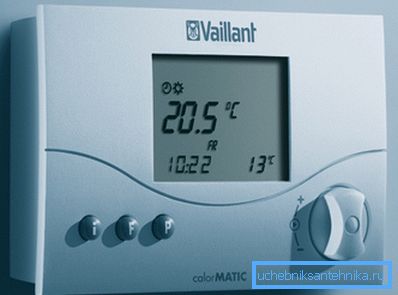

Nuance: pri izboru određenog modela, izlaz toplote je uvek zaokružen. Svi savremeni gasni kotlovi su opremljeni termostatima, tako da višak kapaciteta znači samo malo duže pauze u radu; U međuvremenu, na vrhuncu hladnog vremena, dodatnih 1-2 kilovata može biti više nego što nije suvišno.

Kako izabire kotao grejanja kotla za snagu - otkrili smo. Na koje druge opcije treba obratiti pažnju?

Način instalacije

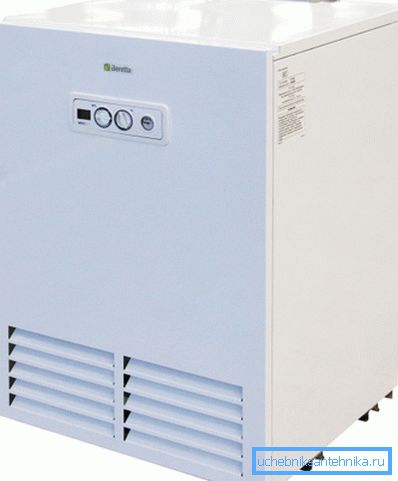

U spoljnoj verziji najčešće možete pronaći uređaje značajne snage od 50 KW do 2 - 5 MW. Međutim, postoje izuzeci: u asortimanu mnogih proizvođača treće kategorije postoje izuzetno jeftini modeli na otvorenom koji daju samo 7-10 kilovata toplote.

Najistaknutija karakteristika kotla za grejanje podnog grejanja je to što je samo gorionik, izmjenjivač toplote i sistem za automatsko podešavanje temperature nosača grijanja; sigurnosna grupa, ekspanzioni rezervoar i cirkulaciona pumpa se montiraju odvojeno.

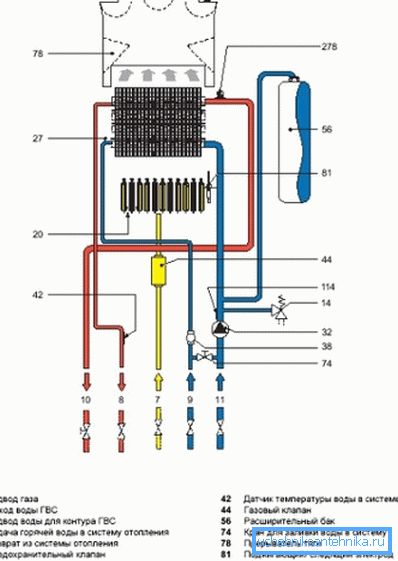

Za proizvode na zidu, naprotiv, umerena (ne više od 100 KW) snaga je tipična i proizvođač postavlja najmanje sigurnosnu grupu i cirkulacionu pumpu, a često i ekspanzioni rezervoar direktno u telo kotla. U stvari, imamo miniaturnu kotlarnicu: za početak, sve što treba da uradite je da priključite uređaj direktno na konturu, bez dodatnih elemenata za vezivanje.

Materijal izmenjivača toplote

Kotni kotlovi

Za vanjske kotlove karakterišu upotreba čeličnih i livenog gvožđa.

• Prvi se koriste, naročito, u industrijskim instalacijama i zbog visokih radnih temperatura omogućavaju dostizanje ogromnih vrijednosti termičke energije.

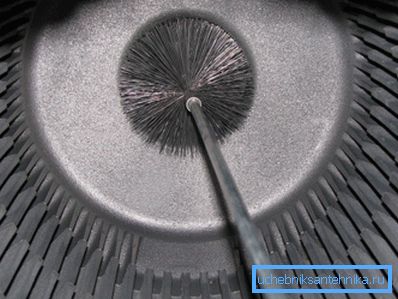

• Posebna karakteristika druge je značajna masa, koja kompenzuje umerenu mehaničku čvrstoću livenog gvožđa i ograničenu radnu temperaturu. Proizvođači često snabdevaju toplotne izmjenjivače toplotnih kotlova velikih kapaciteta kao odvojene dijelove i sastavljaju se na lokaciji - upravo zbog ogromne težine.

Kotlovi na zidovima

Ovde su i dvije opcije moguće.

• U ovom slučaju koriste se čelični izmenjivači toplote. U stvari, opremljeni su većinom proizvoda nižih i srednjih raspona cena.

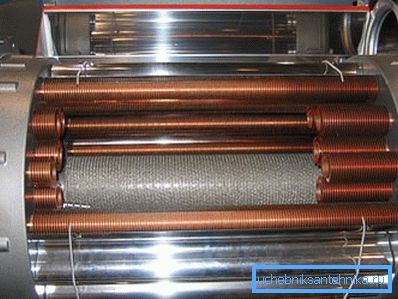

• Bakar se koristi zajedno sa čelikom. On nameće još teža ograničenja na temperaturu plamena od livenog gvožđa; ali najviša toplotna provodnost metala omogućava da izmjenjivač toplote postane kompaktniji sa istim izlazom toplote, što omogućava smanjenje ukupnih dimenzija kotla.

Funkcionalnost

Takozvani kotlovski bojler ima jedini izmjenjivač toplote i namenjen je isključivo i isključivo za zagrijavanje rashladne tečnosti.

Obilazni proizvodi, pored toga, mogu da obezbede kuću sa toplom vodom.

Voda se može zagrijati u njima na tri načina:

1. U posebnom izmenjivaču toplote. Atraktivan je zato što omogućava popravljanje tople vode bez uticaja na funkcije grejanja.
2. U koaksijalnom (u cevovodu) cevastog izmenjivača toplote, gdje se PTV zagreva iz rashladne tečnosti.

Interesantno je: u dvostrukim kotlovima sa protočnim grejanjem, istovremeni rad dovoda i zagrevanja tople vode je, po pravilu, nemoguć. Kada je topla voda otvorena, sva snaga kotla je usmerena na njegovo grejanje.

1. U ugrađenom grijaču indirektnog grejanja, ponovo zagrijan protokom rashladne tečnosti.

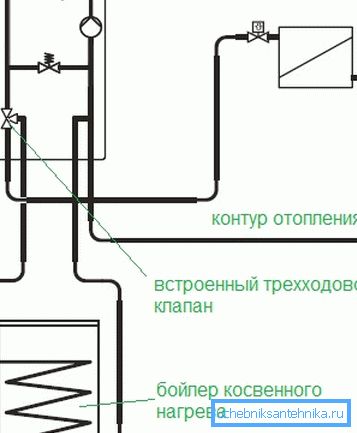

Inače, spoljni indirektni kotao za grejanje može se priključiti na kotlov sa jednim krugovima. Sa određenom konfiguracijom trake, savršeno će obezbediti kuću toplom vodom izvan grejne sezone; u ovom slučaju, rashladna tečnost cirkuliše u malom krugu - između kotla i kotla.

Kako odabrati kotao za grejanje u smislu funkcionalnosti? Koja šema je poželjna?

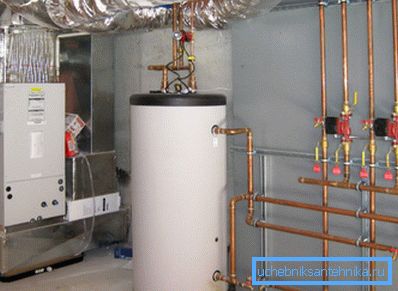

Ovo je rijedak slučaj kada autor dozvoljava da daje sasvim jasan savet. Naš izbor je proizvod sa bojlerom za grijanje vode (kotao), indirektno grijanje.

Na čemu je bolje zaustaviti: na kotlovima sa jednim krugovima sa spoljnim bojlerom ili dvostrukim krugom sa ugrađenim u zavisno od dimenzija sobe. Odvojeni uređaji će zauzeti više prostora.

Koji je razlog takvog posebnog uputstva? Na kraju krajeva, protočni grijač je znatno manji od grijača za skladištenje, zar ne?

To je tačno, ali kotao obezbeđuje stabilnu temperaturu tople vode, za razliku od konkurentskog rešenja. U slučaju grijača protoka sa automatskim podešavanjem plamena gorionika, pokušaj tuširanja se svodi na neprekidnu borbu protiv slavina za miksere. Verujte mi, ovo je vrlo neugodno.

Traction

Može biti prirodno i prisiljeno.

Prirodno

Takozvani atmosferski (otvoreni) gorionici sa prirodnim dimovodima odvode vazduh direktno iz sobe u kojoj je ugrađena oprema za grejanje i preusmeravaju proizvode sagorevanja u dimnjak ili ventilacioni kanal. Jedina ozbiljna prednost šema je energetska nezavisnost: ona može raditi tamo gde nema struje.

Mane su mnogo više.

• U stambenoj zgradi sa grejanjem na stanu, rad na takvoj opremi u principu je nemoguće. Ventkanal jednostavno neće propustiti protok sagorevanja od pet do deset kotlova.
• Kada radite na letnjoj vrućini, kotao koji snabdeva kuću sa toplom vodom dodatno će zagrejati sobu zagrevanjem dimnjaka.
• Na kraju, upotreba opreme sa atmosferskim gorionicima nameće stroge zahteve za ventilaciju i veličinu prostora. Konkretno, njegova zapremina treba biti najmanje 15 kubnih metara; svaki kilovat kapaciteta kotla dodaje na ovaj broj još 0,2 m3. Obavezan prozor i klirens ispod vrata za protok zraka iz drugih prostorija.

Prinudno

Zatvoreni gorionik (odgovarajući kotlovi se često nazivaju turbo punjenjem ili naduvavanjem) odvode vazduh sa ulice i uklanjaju proizvode za sagorevanje. U tu svrhu mogu se koristiti dva odvojena kanala za vazduh ili, češće, jedan koaksijalni. U drugom slučaju, ulazni vazduh koji prolazi kroz spoljašnju školjku hladi proizvode sagorevanja i sprečava zagrevanje grejnih konstrukcija kuće.

Vučno napajanje ventilatora. Shodno tome, potrebno je spoljno napajanje za rad zatvorenog gorionika. Pored toga, turbo gorionik podrazumijeva ugradnju kotla i isključivo na spoljni zid.

Korisno: preporučuje se postavljanje koaksijalnog vazdušnog kanala sa blago nagibom na unutrašnju stranu i dovršavanje kolektora kondenzata. U suprotnom, zamrzavanje kondenzata u ekstremnim hladnoće može potpuno blokirati cev.

Paljenje

Piezo paljenje

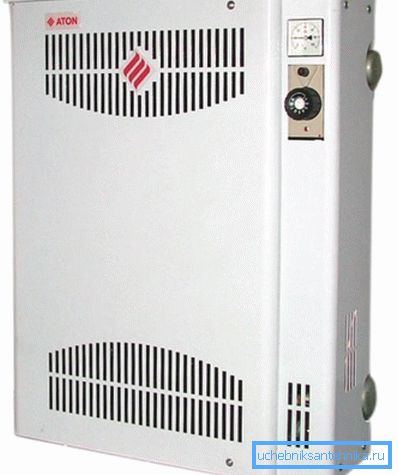

Većina uređaja proizvedenih u Rusiji i Ukrajini pripada ne-isparljivom tipu i opremljena je sa piezo paljenjem.

Kako to funkcioniše?

• Pritiskom na taster se prenosi na piezoelektrični element i uzrokuje raspad vazduha između kontakata kada se pojavi značajna razlika potencijala..
• Spark zapali paljenje (pilot gorionik), koji gori sve vreme kotla.
• U zavisnosti od temperature rashladnog sredstva, termostat periodično otvara dovod gasa glavnom cijevnom gorioniku, koja se zapali od zapaljenja i zagreva vodu ili antifriz u krugu.
• Jednostavni bimetalni zaštitni mehanizmi isključuju snabdevanje gasom kada se rashladno sredstvo pregreje i plamen pilotnog plamenika se gasi.

Ova shema nema alternativu tamo gde ne postoji konstantno napajanje. Međutim, to podrazumeva nizak stepen automatizacije; Pored toga, neprestano zapaljivo gorivo troši do 20% ukupnog gasa koji potroši kotao.

Elektronski

Opcija volatilne paljenja vam omogućava:

1. Napustite pilot gorionik. Glavni gorionik zapaljuje visokonaponsko pražnjenje.
2. Koristite dodatne alate za automatizaciju: GSM kontrola, vremensko praćenje, daljinski senzori temperature, itd.

Električni deo opreme - ventilatori i kontrolna elektronika - troše do 120 vati konstantne snage.

Kako odabrati kotlove za grejanje na gas prema vrsti paljenja? Odgovor je očigledan: elektronsko paljenje je poželjno kada nema dugih prekida u električnoj energiji. Kratkoročni prekidi neće postati problem: kako ne bi sjedili na hladnom mjestu bez grejanja, dovoljno je da se kotlovom ručno priključite preko UPS-a uz dovoljno prostranu bateriju.

Konvekcija i kondenzacija

Čini se da je osnovna šema opreme za grijanje plina jednostavna i jasna: plamen daje toplotu izmjenjivaču toplote kroz koji protiče voda; On se zagreva i prenosi toplotnu energiju radiatorima. U idealnim uslovima, efikasnost takvog sistema može da dostigne 95%; preostalih 5% se odnese proizvodima vrelog sagorevanja.

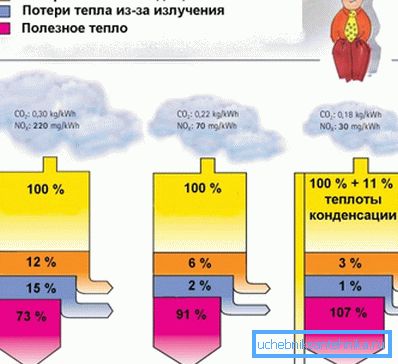

Međutim, na tržištu se mogu naći gasni kotlovi, za koje se najavljuje efikasnost od 107 - 109%. Da, njihova cena verovatno neće privući ekonomskog kupca; ali postoje. Da li su industrijari izmislili mašinu za veću vožnju?

Žao mi je, proizvođači su malo lukavi. Glavni proizvodi sagorevanja isparljivih ugljikovodika su ugljen-dioksid i voda. Shodno tome, kotao ostavlja topli vazduh, zasićen vodenom parom.

U slučaju tradicionalnog kotla - takozvana konvekcija - proizvođači veštački ograničavaju temperaturu hladnjaka na povratnoj liniji na minimalnu vrednost od 55 ° C kako bi se izbjegla kondenzacija vlage na izmjenjivaču toplote. Pored para i CO2, kondenzat sadrži tragove organskih kiselina, što značajno smanjuje životni vek metala sa niskom otpornošću na koroziju.

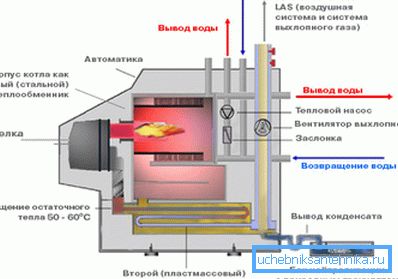

Ali proizvođači kondenzacionih kotlova idu na drugi način:

1. Dodatni izmenjivač toplote je hlađen na 30-40 ° C i napravljen je od korozije.
2. O njemu je organizovao odvodni kondenzat u kanalizaciju.

Zašto je sve ovo neophodno? Zatim, tako da se fazna tranzicija između vodene pare i vode koja se javlja sa oslobađanjem energije daje ekonomizatoru (niskotemperaturni izmenjivač toplote) dodatnih 10-12% toplote. Kao rezultat, efikasnost uređaja može stvarno premašiti 100% ako se za njih uzme pun vrućina sagorevanja gasa.

Kako odabrati kotlove na kotlovima za grejanje prema korišćenom šemu rada? Da budem iskren, efikasnost kondenzacionog kotla ne igra odlučujuću ulogu: ona je mnogo skuplja od konvekcijskog kotla, a za malu kuću period vraćanja će biti najmanje 7-10 godina.

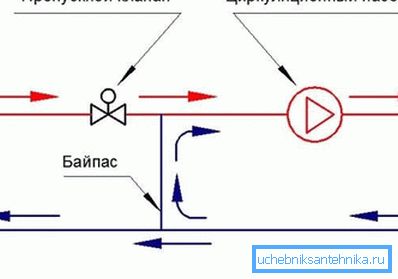

Međutim, sposobnost da se koristi sa niskim temperaturom bez komplikovanih šema usklađivanja temperature je definitivan plus. Obično, negovani 30-40 stepeni potrebni za rad vodenog grejnog poda dobijaju se instaliranjem dodatnog kola sa sopstvenom pumpom i termostatskim ventilom koji meri protok.

Zaključak

Nadamo se da će informacije pružene čitaocu pomoći mu da napravi dobar izbor. Kao i obično, priloženi video će ponuditi dodatne tematske materijale. Successes!
