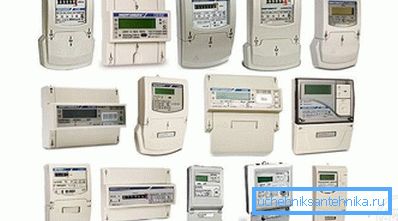

Kako odabrati električni merač

Nažalost, do danas, alternativni izvori energije nisu dobili takvu distribuciju kakvu želimo. To je zbog visoke cijene pojedinačnih modula i dovoljnih troškova održavanja. Iz tog razloga, stanovništvo troši energiju iz centralne mreže, a računovodstvo se vrši pomoću brojila električne energije. U tom smislu, neophodno je znati kako odabrati električni merač.

Odredite potrebne parametre

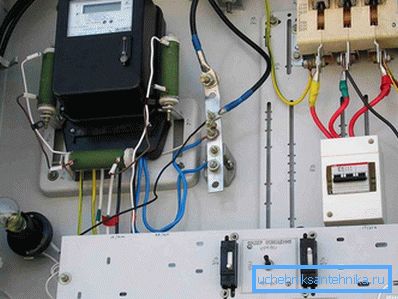

Pre nego što pređete na izbor jedne od postojećih opcija za električni brojilo za stan ili kuću, potrebno je da znate parametre mreže koja je ugrađena u projekat ili su već izvršena u stambenom području. Pogledajte koji je uređaj instaliran. Ako to nije moguće, pogledajte dokumentaciju ili kontaktirajte odgovarajuću strukturu.

Da biste odlučili o izboru električnog brojača, morate odgovoriti na sledeća pitanja:

• Gde će se mjerni uređaj montirati: u zatvorenom prostoru ili na otvorenom?
• Koje je približno maksimalno opterećenje?
• Da li planirate da povežete potrošače sa visokim naporom u budućnosti?
• Koja trenutna snaga je potrebna za udobno istovremeno funkcionisanje većine uređaja?
• Koliko faza će biti izbačeno?
• Koja klasa tačnosti je poželjna u određenim okolnostima?
• Da li planirate raspodelu potrošnje po tarifama?
• Koji su temperaturni uslovi rada?
• Da li će biti potrošači u jednoj fazi ili samo trofazni potrošači?
• Da li u uređaju postoje dodatne funkcije?

Neke stavke mogu biti odmah označene. Drugi će morati razmotriti dodatne informacije, koje će biti data u nastavku.

Šta da odaberem

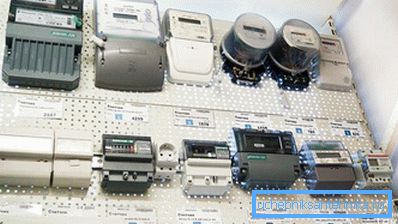

Svi uređaji za merenje električne energije podeljeni su u dve velike grupe:

• Jedna faza. Obezbeđeni projekti za privatnu kuću ili stan. Zahvaljujući njima, moguće je neprekidno funkcionisanje konvencionalnih kućnih aparata. Trifazni motori će se onda krenuti kroz kondenzator.
• Tri faze. Može se instalirati iu nekim stambenim stanovima i kućama. Obično se podnosi dodatna prijava uz obrazloženje potrebe za dodatnom fazom. To je nezamenljivo kada se grejanje svih površina vrši na račun električnog kotla. Većina njih je prisutna u različitim proizvodnim pogonima. Zauzvrat, ova opcija ima dvije podvrste: trožičnu i četiri žice. Prvi se primjenjuju kada se planiraju samo trofazni potrošači. Posljednji dolazi sa nulom, što znači da uz pravilno povezivanje i povezivanje lako možete koristiti konvencionalne 220 V jedinice.

U zavisnosti od načina priključenja na centralnu mrežu, razlikuju se ove vrste trofaznih brojila:

•

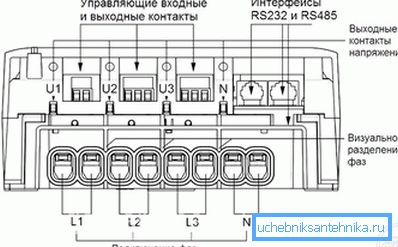

  Direktni tok. Nema dodatnih modula na putu do uređaja. Žice se jednostavno ubacuju u terminale, u skladu sa oznakom i planiranim ožičenjem. Proizvodi ovog tipa koriste se u slučaju ukupnog opterećenja koje neće biti veće od 50 kW, a struja je 100 A. Međutim, ako je prisustvo trofaznih potrošača minimalno ili se redovno uključuju, onda je važno kontrolirati izobličenje faze. Ako broj prelazi 20%, onda to može dovesti do otkaza jednog od provodnika. Posledica može biti neuspjeh ili nemogućnost pokretanja trofaznih jedinica.

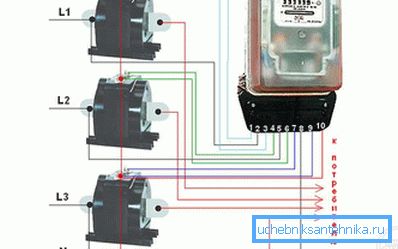

• Polu-indirektan. Predviđeni su za one slučajeve kada će izračunato promenljivo opterećenje biti u granicama iznad 60 kW. Glavna linija se isporučuje uređaju preko specijalnih strujnih transformatora. Postoji određeni gubitak prilikom konverzije, tako da prilikom plaćanja računa, potrebno je pomnožiti očitavanje faktorom koji je naznačen na pretvaračima. Postoje 4 različita shema ulaza: 10-žični, strujni transformator u zvezdu, kroz testni blok, sa kombinovanim strujnim i naponskim krugovima.
• Indirektno. Najčešće se koristi u industrijske svrhe. Kao i prethodni pogled, oni su povezani preko naponskih transformatora, ali veliki napon - 6-10 kV, kao i strujni transformatori. U ovom slučaju, maksimalno dozvoljeno opterećenje značajno se povećava. To znači da će se startovanje motora različitih mašina odvijati bez velikih poteškoća. Imaju svoje dve podvrste. Prvi je za transformatore sa određenom vrijednošću faktora konverzije. Druga je univerzalna i podržava različite indikatore.

Postoje rešenja koja imaju uži fokus i primenjuju se u određenim regionima, lokalitetima ili u zavisnosti od prethodno dogovorenih uslova. Na primer, među njima su:

•
  Proizvodi koji mjere aktivnu i reaktivnu energiju. Energija koju primi potrošač i koja je u potpunosti transformisana i konzumirana smatra se aktivnom. Na primjer, ovo se odnosi na sijalice sa žaruljem, električni grejači, kamini, pegle itd. U tom slučaju, sa snagom od 2 kW, smatra se da je uređaj potrošio 2 kW u vremenskom periodu. Situacija je sasvim drugačija s jedinicama u čijoj izgradnji postoje transformatori, kondenzatori i druge komponente. Suština njihovog rada leži u činjenici da se energija koja se isporučuje delimično skladišti i tek onda pretvara u koristan rad. Na primjer, da bi se pokrenuo motor, neophodno je čuvati impuls u kondenzatoru, koji ga zatim prenese na namotaje. Ovo važi i za obične električne alate za kućanstvo. Snaga 1000 W može se pokazati na bušenju, ali u stvari će potrošiti 1700 W. Da bi se odredila tačna vrednost, obično je indikovan koeficijent, u koji se određena snaga podeli. Može biti u opsegu od 0,5 do 0,9. Što je veća, to je manje gubitak reaktivne energije. Brojke koje uzimaju u obzir dvije vrste potrošnje najčešće se instaliraju u industrijskim postrojenjima, gdje postoji veliki broj opreme velike snage. U ovom slučaju, kompanija dobija ekstrakt sa dve cifre. U pojedinim slučajevima moguće je nadoknaditi gubitke pomoću posebnog modula. Za prosečnu osobu potrošnja reaktivne energije nije uzeta u obzir.
• Uz pripejd tarife. Na kraju, dostupna je dostava takve količine medija koji je plaćen. Da bi se podaci preneli na sam uređaj, koriste se plastične kartice ili iButton keychains. U ovom slučaju možete platiti bez čekanja u liniji ili čekanja. Nedostatak ovog rešenja je onemogućiti čak jedno plaćanje u slučaju kašnjenja.
• Sa maksimalnom dozvolom opterećenja. U ovom slučaju, u samom uređaju se koristi kola za kontrolu snage ili ugrađeni limiter. U prvoj varijanti, kada je deklarisana vrijednost prekoračena, signal se šalje na uređaj za odvajanje, koji se isplati. U drugom slučaju - sam uređaj dovodi do lomljenja lanca. Instalacija takvih proizvoda postaje sve više potrebna u izradi individualnog plana. To je zbog želje da se racionalizuje i napravi uniformnija potrošnja u jednoj oblasti. U nekim slučajevima ovo može stvoriti problem, na primer, ako želite, osim gasa, možete grijati sobu i električnim aparatima. Pošto takav teret nije bio predviđen, doći će do trajnog isključivanja. Pre nego što ugradite takvu jedinicu, neophodno je da se složite sa svim nijansama maksimalne raspoložive snage.
•

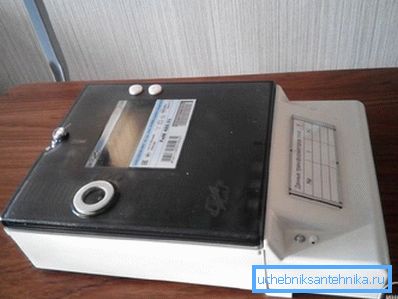

  Sa bežičnim prenosom podataka ili telemetrijom. U ovom slučaju, uređaj može sadržati GSM bežični modul ili poseban port za čitanje. U prvom slučaju, svedočenje se šalje servisu, čak i bez upotrebe kontrolera. U drugom slučaju, ništa ne treba pisati, dovoljno je čitati podatke sa posebnim uređajem. Za krajnjeg korisnika to praktično nema nikakve razlike, osim u slučajevima kada neko želi prevariti brojač, a signal kršenja se može odmah preneti.
•

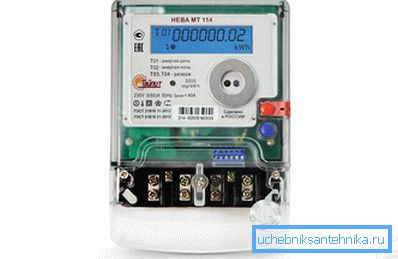

  Jedinstvena tarifa i viša tarifa. Prvi se koriste u svakom stanu. Ali drugo je veoma profitabilno rešenje za one koji mogu preneti glavni period uređaja visoke snage na noć. Suština ideje je sledeća: od 7 do 23 sata, računovodstvo se bazira na jednoj ceni, a već od 23 na drugu. Ponekad razlika postiže 2 ili više puta. U nekim zemljama, u cilju podsticanja stanovništva da instaliraju takve uređaje, električna energija se noću oslobađa.
• Sa mogućnošću prodaje električne energije. U određenom smislu, novost, ali se aktivno koristi u farmama, gdje postoji sistem za pretvaranje solarne energije ili toplote u električnu energiju. Kada se aktivno koristi električna energija u oblačnom danu, nedostaje se dio od isporučioca. Ali kada je proizvedeno previše, onda se daju mreži i to se prikazuje na iskazu. U idealnim uslovima možete ići na nulu ili čak i na plus.

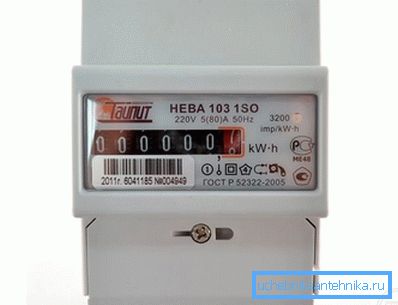

Određene oznake obično se primjenjuju na brojila. Da bismo olakšali razumevanje, damo opis osnovnih vrednosti. Naprimjer, slovo P znači da je uređaj za reaktivnu energiju, L - aktivan, O - jednofazni, Y - univerzalni. Slike 3, 4 - broj žica u vezi. Dodatni bonusi na uređaju mogu biti pozadinsko osvetljenje ekrana, što vam omogućava da snimate u tamnim prostorijama. U drugima, izgrađena je mala baterija koja vam omogućava prikazivanje vrednosti čak i bez struje.

Princip rada

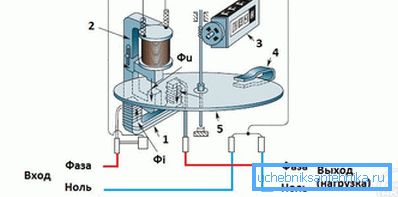

Do određene tačke, najčešće su bili elektromehanički ili indukcioni uređaji. Ovo su jedinice u kojima postoji rotirajući disk. Princip njegovog rada baziran je na ponašanju tela u indukcionom polju. Ovo se formira usled prisustva dva kalema. Jedna od njih je paralelno povezana - naponski namotaj, a drugi u seriji - trenutni namotaj. Između njih počinju da protiču magnetne smetnje koje prolaze kroz disk i dovode do rotacije. On, zauzvrat, postavlja cilindre brojevima, što predstavlja konačnu vrijednost potrošnje. Što je opterećenje veće, jači efekat interferencije, brže se rotira ploča. Da bi se svi procesi odvijali na ovaj način, potreban je fazni pomak od 90 °.

Prednosti takvih uređaja su:

• Visoka pouzdanost. Čak iu slučaju kratkih spojeva, oni su u mogućnosti da nastave sa radom nakon eliminacije svih posledica.
• Dug vek trajanja. Odbrojavanje počinje sa 15 godina i više. Neke jedinice nisu zamijenjene 30 ili više godina.
• Nema potrebe za dodatnom konfiguracijom. Sve što je potrebno je da napravite odgovarajuće ožičenje.
• Kategorija cijena je niža u poređenju sa elektronskim.
• Prilagodljivost mrežama lošeg kvaliteta.

Mane su:

• Smanjena tačnost s smanjenom potrošnjom. Ovo je posledica smanjenja elektromagnetnog polja.
• Tačnost male klase. Ne prelazi vrijednost 2 jedinice.
• Neuspešno praćenje sa oštrim promjenama struje opterećenja.
• Jednostavnost implementacije šeme za otpuštanje struje ili zaustavljanje diska.
• Visoka stopa domaće potrošnje. Ie sam merač može delimično uticati na iznos u priznanici za električnu energiju.
• Potreba za korištenjem dva različita uređaja za proračun aktivne i reaktivne električne energije.
• Relativno velika veličina.

Princip rada elektronskog merača ostaje isti, ali komponente su se blago promenile. Umjesto navoja koriste se dva senzora: napon i struja. Nakon što primaju signal, prenose ih na pretvarač. Njegov zadatak je da promeni signal na digitalni i pošalje ga mikroprocesoru. Nakon analize, podaci se prikazuju na ugrađenom ekranu ili drugom uređaju.

Prednosti ovog rešenja su:

• Kompaktne dimenzije u poređenju sa indukcionim uređajima.
• Nedostatak mehaničkih delova koji su najviše podložni habanju.
• Tačnost visoke kvalitete.
• Sposobnost korišćenja jednog proizvoda za brojanje energije u različitim pravcima.
• Minimalna greška.
• Sposobnost daljinskog slanja čitanja.
• Prednost izračunavanja gubitaka u određenoj oblasti.

Postoje neki nedostaci:

• Nepostojanje jakih padova u mreži i efekata munje.
• Visoka cijena. Naročito kada su u pitanju multitarifni uređaji.
• Teškoća u obavljanju popravnih radova.
• Osjetljivost na iznenadne promjene temperature.
• Složenost određivanja elementa u čipu, koji je propao.

U nekim mestima, ovlašćene organizacije će zamijeniti instrumente. Ovo se može desiti i na račun potrošača, a besplatno. Važno je pojasniti ovu nijansu pre instalacije.

Klasa tačnosti

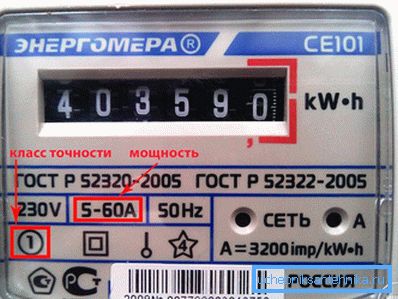

Klasa tačnosti označava tačnost uređaja. Što je veći broj, veći je defekt. Obično ide u korist potrošača. Stoga, u slučaju kada postoji sloboda izbora, pokušavaju da ostanu na povoljnijem rješenju. Ukupno, u Rusiji i nekim drugim zemljama razlikuju se sledeće količine:

• 5.0;
• 2.0;
• 1.0;
• 0.5;
• 0.2.

Često može nedostajati decimalni deo. Takođe, u nekim situacijama, dodaje se slovo S, on signalizira na koji materijal su napravljeni namotaji. Najveće odstupanje je obično u indukcionim jedinicama, tako da stanovnici kuća ne žele da ih zamene savremenim elektronskim uređajima.

Neko i dalje pokušava da prevari uređaj za mjerenje, zaustavi ga ili pokuša da opusti čitanje. Ali najčešće takvi trikovi ne prolaze bez posledica. Uvek je lako pratiti spaljene kontakte. Pretio je sa znatnom kaznom.

Vrste ugradnje

U manje slučajeva, ugradnja merača je dozvoljena unutar stana ili kuće. Često se prenose na slijetanje ili na prednji zid kuće. Ovo se radi kako bi se komplikovalo zadatak korisnika da izvrši bilo kakve modifikacije. Postoje dva glavna načina instalacije:

• na DIN šinu;
• na posebnom štandu.

U prvom slučaju, postoji prednost kombinacije same jedinice i centrale. Sa zadnje strane nalazi se poseban žleb koji tačno odgovara veličini metalne ploče. Druga opcija je i dalje se koristi u privatnim kućama i stanovima. Istovremeno, na ploči se takođe instalira automatski prekidač ili utikač za zaštitu od preopterećenja i kratkih spojeva.

Kako bi se spriječile problemi prilikom ulaska vlage kada je instalirana na ulici, koristi se posebna zaptivna kutija. Obično je napravljen od plastike koja je otporna na UV zračenje. Važno je da je prozor za gledanje prekriven staklom, a ne sa prekrivačem polimera. U drugom slučaju, postaje oblačno sa vremenom i mora se eliminisati kako bi se čitali. Otvori za vozove takođe treba zatvoriti posebnim gumenim umetcima. Dimenzije i parametri kutija za jednofazna i trofazna rješenja su različiti.

Obavezno proverite da li je pečat postavljen na svoje mesto. Ako je slučajno oštećena ili prekinuta, odmah obavestite kontrolora. Bez toga na vrijeme, teško će se osloboditi sitne kazne.

Izračunavanje ukupne snage i struje

Sprovođenje takvih proračuna je korisno ne samo za ispravan izbor merača, već i za kupovinu žica sa potrebnim poprečnim presekom, što će spriječiti oštećenja čitavog sistema. Da biste to shvatili, morate:

• Uzmi čist list papira.
• Navedite sve uređaje koji će biti napajani iz mreže.
• Pored svake od njih neophodno je ponovo napisati svoju potrošnju energije.
• Na kraju, vrednosti se sumiraju i prikazuje se ukupno.

Ali vredi zapamtiti da ne svi oni idu istovremeno. Prema tome, trebalo bi da napravite raspakivanje onoga što će biti najčešće uključeno. Sumirajući njihovu potrošnju, biće moguće utvrditi da li je dovoljno automatizovano sa preporučenom vrijednošću struje. Ako se otkrije da to nije slučaj, onda se podnosi odgovarajuća aplikacija s zahtjevom za povećanje praga.

Postoji mišljenje da uređaj treba kupiti sa maksimalnom "svežinom". Dio ovog savjeta je opravdan. Ali vredi zapamtiti da glavna nije datum puštanja, već datum poslednje kalibracije. Za označavanje, odgovarajuća oznaka se vrši u pasošu, kao i na pečatu.

Posle čitanja članka, možete se vratiti na pitanja koja su na početku i popunite nedostajuće prostore. S obzirom na sve savete možete odabrati tačno ono što vam najviše odgovara.

Video

U ovom kratkom video-snimku ekspert će podijeliti svoje mišljenje o izboru brojača:
