Kako napraviti proračun zagrevanja grejnih cevi: uzeti u

Prilikom instalacije sistema grejanja u privatnoj kući ili stanu, glavni cilj je uvek da se izvuče maksimalna efikasnost od opreme tako da se potrošeni novac troši na zagrevanje sobe.

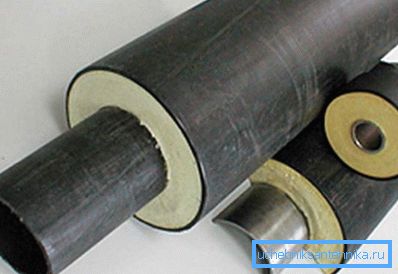

Čelične cijevi u izolaciji

Ovo je moguće uz pravilan izbor:

  • ne samo sistem i radijatori;
  • ali i prečnik cevi;
  • kao i materijal njihove proizvodnje.

Naučimo kako da vršimo takve proračune, obratite pažnju na koji su materijali profitabilniji i gledajte video snimak na ovom materijalu.

Grejne cevi

Cijevi iz različitih materijala
  • Prečnik i hidraulični proračun cjevovoda je moguć samo ako postoje osnovni parametri za to, kao što su:
    1. Prerađivački materijal, na primer, čelik, bakar, liveno gvožđe, hrizotilni cement, polipropilen.
    2. Unutrašnji prečnik.
    3. Podaci o prečniku i materijalu okova i fitinga.
    4. Debljina zida cijevi, fitinga i fitinga.
    • Nije jasno gdje je proizilazilo mišljenje da se povećanjem prečnika cevi povećava kvalitet grejanja, kao i sa povećanjem površine cevovoda, prenos toplote se povećava. Teoretski, ovo je, naravno, vrlo slično istini, ali u stvarnosti sve izgleda drugačije.
    • Prvo, za cevi velikog prečnika neophodno je uvesti u sistem visoku količinu rashladnog sredstva koje treba zagrejati. Shodno tome, potrošnja potrošene energije (struja, gas, tečnost ili čvrsto gorivo) se povećava. I sami cevi nisu uređaji za grejanje (u radijatorima za grejanje, koristi se konvekcioni metod, odnosno, efikasnost se značajno povećava), ispostavlja se da potrošnja materijala i energije nije opravdana.
    • Pored toga, povećanje tečnosti u krugu dovodi do smanjenja pritiska u sistemu, stoga ćete morati nakon povratka instalirati pomoćnu cirkulacionu pumpu za sistem grejanja, što opet uzrokuje određene troškove. Naravno, čak i sa velikim prečnikom konturnih cevi, sasvim je moguće doseći željenu temperaturu u zagrejanoj sobi, ali cijena materijala i izvora energije će biti previsoka.

    Pažnja! Za optimalnu ugradnju i rad sistema grejanja (pri izboru prečnika), pritisak u svakom cirkulacionom prstenu treba da bude 10% veći od gubitaka uzrokovanih hidrauličkim otporom.

    Određivanje prečnika

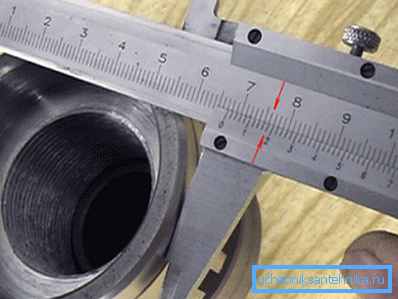

    Izmerite prečnik. Fotografija

    Za profesionalne proračune na prečniku cevi za grijanje, inženjeri za grejanje koriste veliki broj formula i takve kalkulacije obično su potrebne za projekte višespratnih stambenih i javnih zgrada, preduzeća i drugih institucija. Za vaš dom, malo je verovatno da ćete trebati takve tačne figure, stoga vam nudimo pojednostavljenu šemu koju svaki vodoinstalater može da koristi.

    Formula za takve proračune je sledeća: D = v354 * (0.86 * Q /? T) / V, a sada je potrebno samo zamijeniti vrijednosti parametara ispod slova.

    Ovde:

    • D je prečnik cevi (cm);
    • Q - opterećenje na merenoj površini (kW);
    • ?t je razlika u temperaturi u protoku i povratnoj cevi (t? C);
    • V - brzina rashladne tečnosti u sistemu (m / s).

    Napomena Ako je na dovodu rashladne tečnosti na kotlu njegova temperatura 80 ° C, a pri povratku u bojler 60 ° C, onda će u ovom slučaju vrijednost? T biti jednaka? T = 80-60 = 20 ° C.

    Potrošnja Kapacitet cijevi (kg / h)
    Du cevi 15 mm 20 mm 25 mm 32 mm 40 mm 50 mm 65 mm 80 mm 100 mm
    Pa / m mbar / m ?0,15 m / s ?0,15 m / s 0.3m / s
    90.0 0,900 173 403 745 1627 2488 4716 9612 14940 30240
    92.5 0.925 176 407 756 1652 2524 4788 9756 15156 30672
    95.0 0,950 176 414 767 1678 2560 4860 9900 15372 31104
    97.5 0.975 180 421 778 1699 2596 4932 10044 15552 31500
    100.0 1.000 184 425 788 1724 2632 5004 10152 15768 31932
    120.0 1,200 202 472 871 1897 2898 5508 11196 17352 35100
    140.0 1.400 220 511 943 2059 3143 5976 12132 18792 38160
    160.0 1.600 234 547 1015 2210 3373 6408 12996 20160 40680
    180.0 1.800 252 583 1080 2354 3589 6804 13824 21420 43200
    200.0 2.000 266 619 1154 2488 3780 7200 14580 22644 45720
    220.0 2,200 281 652 1202 2617 3996 7560 15336 23760 47880
    240.0 2.400 288 680 1256 2740 4176 7920 16056 24876 50400
    260.0 2.600 306 713 1310 2855 4356 8244 16740 25920 52200
    280.0 2.800 317 742 1364 2970 4456 8568 17338 26928 54360
    300.0 3,000 331 767 1415 3078 4680 8802 18,000 27900 56160

    Proporcionalna veza između prečnika protoka i cevi

    Izračun toplotne snage (opterećenja)

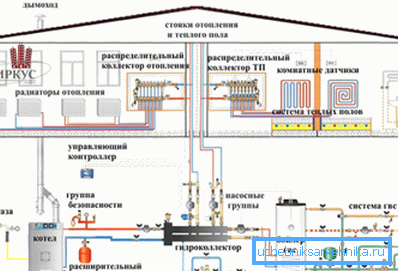

    Sistem grejanja privatne kuće

    Da biste utvrdili optimalni toplotni kapacitet sistema grejanja privatne kuće, možete koristiti sljedeću formulu: Qt = V * T * K / 860.

    Sada, opet, morate samo zamijeniti numeričke vrijednosti umjesto znakova i ovdje:

    • Qt je potrebna izlazna snaga toplote za datu sobu (kW / h);
    • V - zapremina zagrejane prostorije (m3);
    • ?t je razlika u temperaturi u protoku i povratnoj cevi (t? C);
    • K - koeficijent gubitka toplote prostorije (zavisno od vrste zgrade, debljine zida i toplotne izolacije);
    • 860 - pretvaranje u kW / h.

    U privatnom sektoru, zgrade mogu biti veoma različite jedne od drugih, ali ipak, tamo se često koriste sljedeće vrednosti koeficijenta toplotne izgube (K):

    • Ako arhitektonska struktura ima pojednostavljenu konstrukciju (drvo, valoviti metal) i nema izolacije, onda K = 3-4;
    • Pojednostavljena izgradnja arhitektonske strukture sa niskim stepenom toplotne izolacije, na primer, postavljanje jedne opeke ili blok pjene od 405x400x200 mm - ovdje K = 2-2,9;
    • U standardnim arhitektonskim strukturama (polaganje u dve cigle i mali broj prozora i vrata, krov je standardan) K = 1-1,9;
    • Sa visokom stepenom toplotne izolacije za standardne arhitektonske strukture sa malim brojem prozora i vrata i zagrejanim krovom i podom, instrukcija ukazuje da je K = 0,6-0,9.

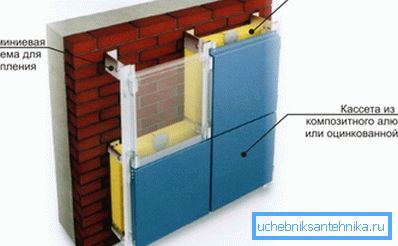

    Povećana zidna izolacija

    Ako želite izračunati promjer cijevi, onda, kao što je gore navedeno, potrebna vam je vrijednost razlike u temperaturi između ulice i prostorije. U zatvorenom prostoru, ili sobna temperatura (18-20 ° C) ili onaj koji Vam najviše odgovara, uzima se kao referentna tačka, a sa ulice treba zamijeniti prosječnu vrijednost koja je prihvaćena za vaš region.

    Na primer, vaša prostorija ima zapreminu 3.5 * 5.5 * 2.6 = 50.05 m3 i dobro je izolovan, tj. postoje debeli ili izolirani zidovi, izolirani su pod i plafon, a koristimo koeficijent od 0,9. U moskovskom regionu, prosečna temperatura vazduha u zimskom periodu je -28 ° C, a za mikroklimu u sobi zauzimamo vrijednost od 20 ° C, onda će vrijednost? T biti jednako 28 + 20 = 48 ° C. U ovom slučaju, Qt = 50.05 * 48 * 0.9 / 860? 2.5 / sat.

    Brzina tečnosti

    Režimi protoka fluida u horizontalnim cevima: a) slojeviti; b) talas; c) klip

    Napomena Minimalna brzina tečnosti za grejne sisteme ne sme biti manja od 0,2-0,25 m / s. U slučajevima kada brzina pada ispod ove vrednosti, vazduh počinje da emituje iz tečnosti, što doprinosi stvaranju vazdušnih utikača. U takvim slučajevima, efikasnost sklopa može se delimično izgubiti, au određenim situacijama to može dovesti do potpune neaktivnosti sistema, jer će tok zaustaviti u potpunosti i to će se dogoditi kada cirkulaciona pumpa radi.

    Unutrašnji prečnik cevi Protok grejanja (Q) pri? T = 20 Potrošnja vode (kg / h) pri brzini kretanja (m / s)
    0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1
    8 40918 81835 122853 163570 204488 2453105 2861123 3270141 3679158 4038176 4496193
    10 63927 127755 191682 2555110 3191137 3832165 4471192 5109220 5748247 6387275 7025302
    12 92041 183979 2769119 3679158 4598198 5518237 6438277 6438277 8277356 9197395 10117435
    15 141762 2874124 4311185 5748247 7185309 8622371 10059438 11496494 12933556 14370618 15807680
    20 2555110 5109220 7664330 10219439 12774549 15328659 17883759 20438879 22992989 255471099 281021208
    25 2992172 7983343 11975515 15967687 19959858 239501030 279421202 319341373 359261545 399171716 439091888
    32 6540281 13080562 19620844 261601125 327001406 392401687 457801969 523202250 588602531 654012812 719413093
    40 10219439 20438879 306581318 408751758 510942197 613132636 715323076 817513515 919693955 1021884334 1124074834
    50 15967687 319341373 479012060 638682746 798353433 958024120 117654806 1277355493 1437026179 1596596866 1756357552
    70 112951345 625902691 938854037 1251815383 1564766729 1877718074 2190659420 25036110768 28165612111 31295213457 344247148013
    100 638682746 1277355493 1916038239 25547110985 31933813732 38320616478 44707419224 51694121971 57480924717 63867727463 70254430210

    Tabela za određivanje prečnika cevi

    Napomena Gustina vode na 80 ° C iznosi 971,8 kg / m3.

    Brzina tečnosti u krugu grejanja može biti od 0,6m / s do 1,5m / s, ali u slučajevima gde se primećuje veća vrednost, hidraulički šum u sistemu je značajno smanjen, dakle, uzeti ćemo brzinu od 1,5m / s kao početna vrednost.

    Kada imamo sve potrebne vrijednosti, možemo ih zamijeniti u formuli D = v354 * (0.86 * Q /? T) / V, u kom slučaju imamo D = v354 * (0.86 * 2.5 / 20) / 1 5? 1,34, onda nam je potrebna cev sa unutrašnjim prečnikom od 14 mm

    Naravno, kada napravite sistem grejanja u svojoj kući s vlastitim rukama, onda je verovatnoća da ćete koristiti formule za izračunavanje zanemariv, ali u ovom slučaju postoji priručnik za vas u vidu tabela lociranih u ovom članku. Pored toga, tabela uzima u obzir vrstu cirkulacije tečnosti, koja može biti prisilno ili prirodno.

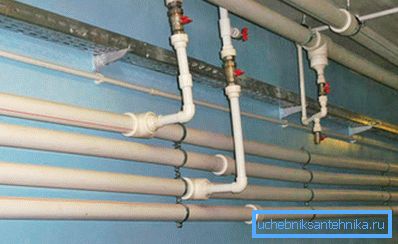

    Grejanje polipropilena

    Danas, najčešće (posebno u privatnom sektoru), radijatorski krugovi, kao i distribucija grejnih cevi za sisteme podnog grejanja, napravljeni su od polipropilena. Od svih korišćenih u ovom slučaju, ovaj materijal ima najmanju toplotnu provodljivost, ali, ipak, u onim mestima gde cijevi prolaze kroz hladna područja, potrebno ih je zagrijati.

    Zaključak

    U zaključku možemo reći da je najčešće korišćeni spoljašnji prečnik polipropilenskih cevi za grejne krugove u privatnom sektoru 20, 25,32 i 40 mm. Grejaci za radijatore uglavnom su napravljeni sa poprečnim presekom od 20 mm, ponekad 25 mm, a debele cevi se koriste kao podizači.
