Kako napraviti paro grejanje u kući pomoću peći od cigle

Prilikom izbora sistema grijanja, preporučuje se da se zadržite na onoj kome je u ovom području puno goriva. S obzirom na to da gas još uvek nije dostigao udaljena mesta, mnogi pokušavaju instalirati uređaje koji koriste čvrsta ili tečna goriva. Danas nam je zadatak da objasnimo kako da napravimo parno grijanje svojim rukama pomoću izmjenjivača toplote instaliranog u pećnicu od cigle.

Nosilac toplote u takvom sistemu biće ili voda ili para. Danas nas zanima druga opcija, iako su ova dva sistema često zbunjena jedna s drugim. Oni imaju razlike i prilično su ozbiljni, stoga u stambenim objektima dozvoljeno je koristiti samo vodu. To je zbog nebezbednog rada parnog grejanja, kada je potrebno zagrevati tečnost na temperaturi iznad 100 ° C.

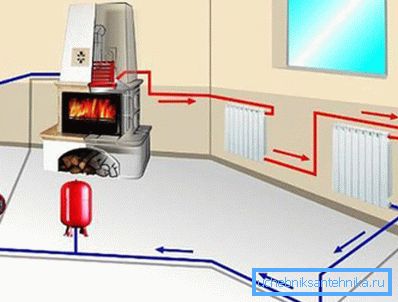

Parni sistem grejanja sa izmenjivačem toplote u peći

Istovremeno, njegova cena je niža od one u vodi, a moderne mjere zaštite pomažu u izbjegavanju katastrofalnih posljedica. Međutim, ugradnja parnog grijanja, na primjer, od ciglarske peći zahtijeva puno vremena i napora. Ispod smo saznali više o tome.

Pravilno postavljanje parnog grijanja u privatnoj kući

Princip rada

Sada razmotrite razliku između dva sistema, tako da niste zbunjeni. Takođe će se reći o prednostima i manama takvog sistema grejanja prostora.

Da razmotrimo detaljnije šta je parno grejanje:

  1. U rezervoaru, voda se dovodi do vrela, koja se postepeno pretvara u paru.
  2. Onda prolazi kroz cevovod do radijatora, koji ga zagrejavaju u prostoriji.
  3. U baterijama, tečnost za prenos toplote se kondenzuje.
  4. Nastala voda prelazi u ekspanzioni rezervoar i ponovo ulazi u izmjenjivač toplote.

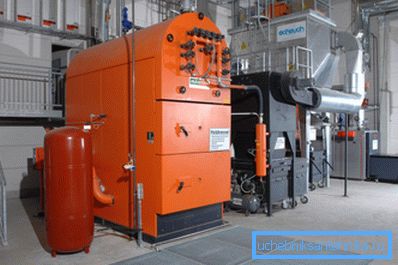

Industrijski kotlovi za parno grejanje mogu raditi na drvetu
Prednosti
  1. Nadređuje zagrijavanje vode u disipaciji toplote.
  2. Zagreva sobu 3 puta brže.
  3. Ergonomski sistem.
  4. Radovi zahtevaju malu opremu, zbog čega je trošak sistema nizak.
  5. U hladnom vremenu, cevi u nehvatljivoj kući se neće zamrznuti. Ovo omogućava kratki vremenski period za početak zagrevanja u zemlji zimi. Prije odlaska morate osigurati da je gorivo potpuno izgorelo.
Nedostaci Razmotrite negativne faktore ovog sistema grijanja i kako ih mogu eliminisati:
  • temperatura registara grejanja prelazi 100 ° C, stoga može biti opasno za životinje i djecu. Možete ga ukloniti pomoću posebnih ekrana ili panela;
  • buka tokom rada sistema. Eliminacija - korišćenje anti-buke zagrada i ugradnja generatora pare u posebnu prostoriju;
  • teško kontrolisati režim temperature. Da se reši ovaj problem je prilično teško;
  • Ne postoji mogućnost postavljanja poda sa toplom vodom, iako je moguće instalirati infracrveni film.

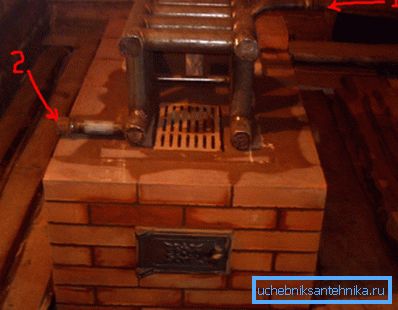

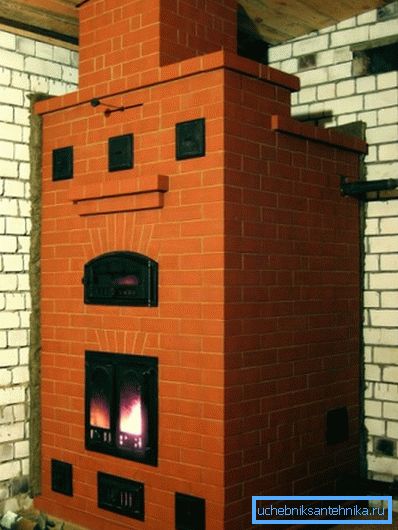

Opečne peći za parno grijanje sa izmenjivačem toplote

Savjet: generator za parno grijanje može poslužiti kao kotao, radeći na otpadnom ulju. Takvi sistemi se često instaliraju u pomoćnim prostorijama iu garaži.

Imajte na umu da je nepoželjno koristiti pećnicu od opeke sa generatorom pare za kuvanje, jer se ne može koristiti u leto. U ovom trenutku je bolje naći alternativu. Takođe se ne sme koristiti za plastične cevovode, nije namenjena za takve temperaturne uslove.

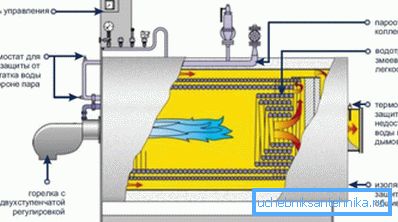

Kako parni kotao na čvrsto gorivo

Montažni uzorci

U nastavku smo razmotrili najčešće korišćene opcije:

  1. Naneti prirodno i mehaničko sredstvo za hlađenje cirkulacionog sistema. U prvom slučaju, izmjenjivač toplote mora biti postavljen ispod nivoa svih cijevi i radijatora pod uglom. U drugom slučaju, neophodna je instalacija pumpe, koja osigurava neprekidno kretanje izmenjivača toplote.
  2. Jednodelni sistem grejanja u radu koristi princip serijskog povezivanja radijatora kada se rashladna tečnost pomera kroz cevovod, kreće se iz jednog registra na drugi. Kao rezultat toga, prva je najtoplija, au isto vreme i poslednja - gotovo ohlađena. Preporučujemo da koristite takvu šemu za male prostorije do 80 m2.

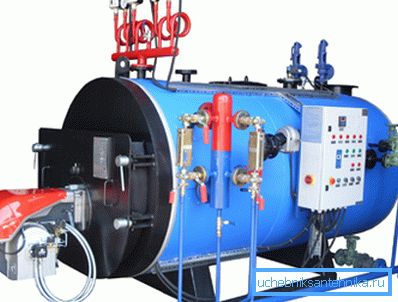

Kotao na čvrsto gorivo može štedeti
  1. Dvovodni sistem je pogodan za velike kuće, posebno dvospratne vikendice. U tom slučaju, radijatori su paralelno povezani u njega, koristeći dovodne i kondenzacione cijevi. Hlađenje u ovoj šemi se isporučuje svim baterijama iste temperature, tako da nema vremena za hlađenje.
Na slici - dvocevni sistem

Samostalni uređaj parnog grejanja iz peći iz cigle

Priprema opreme i materijala:

  • obezbediti radijatore ispod svakog prozora;
  • izmjenjivač toplote - generator pare ili bojler vode;

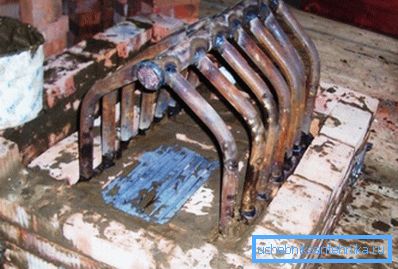

Toplotni izmjenjivač za parno grijanje za peć
  • cevi za paru i kondenzat. Preporučljivo je koristiti pocinčani čelik ili bakar;
  • konektori, kolena, cevne obujmice, ventili - ventili za vazduh, ventili;
  • držači baterije;
  • hidraulična brava za sušenje parom;
  • redukciju i hlađenje;
  • da smanjite pritisak u sistemu - regulator pritiska;
  • aparat za zavarivanje;
  • pumpa;
  • rezervoar za sakupljanje kondenzata.

Savet: preporučite skupu opremu za iznajmljivanje.

Opečne peći za parno grijanje sa izmenjivačem toplote

Možete to učiniti sami ili naručiti izmjenjivač toplote za ciglu peći:

  1. Pripremite metalne cevi debljine zida od 2,5 mm, kao i aparat za zavarivanje.
  2. Povežite ih u obliku zavojnice, nadgledajući kvalitet zavarivanja. Približni proračun - 1 m2 površine namotaja može dati do 9 kW.
  3. Proverite curenje nakon izrade. Ne preporučujemo upotrebu vode, jer će se uključeni šljaki pasti pod visokim pritiskom i pojavit će se fistule.

Bolje je koristiti metod nazvan "kerozin na kredi". U tom slučaju, okružite sve zavare sa kredom i sipajte kerozin unutar strukture. Mel će zatamniti čak iu slučaju najmanjih por, jer će u njega propuštati kerozin.

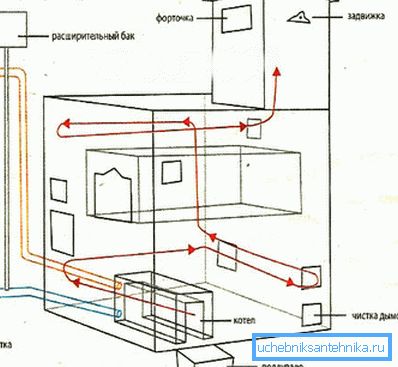

Kako napraviti grejanje sa peći

Proces

Ispod je vodič koji će vam pomoći da to razumete:

  1. Postavite izmjenjivač toplote u peć na peći tokom faze polaganja.
  2. Prema unapred pripremljenoj šemi ispod prozora pričvrstite baterije. Instaliranjem na svaku slavinu za oslobađanje vazduha.
  3. Priključite dovodne i povratne cevovode prema njima.

Savjet: kada prirodna cirkulacija obezbjeđuje mali nagib brzine od 3 mm po 1 m.

  1. Postavite sigurnosne ventile ispred svakog registra iz sigurnosnih razloga, kao i jedan ventil ispred celog sistema.
  2. Postavite ventil za smanjenje pritiska i opremu za hlađenje na početku cevovoda.
  3. Na kraju cevovoda postavite rezervoar kondenzata koji treba da se odvode do izmjenjivača topline na nagibu.

Savet: ne koristite za takve namene ekspander membrane, jer je dizajniran za temperature do 85 ° C.

  1. Ako je isporučena cirkulaciona pumpa, postavite ga ispred peći u povratnu cev.

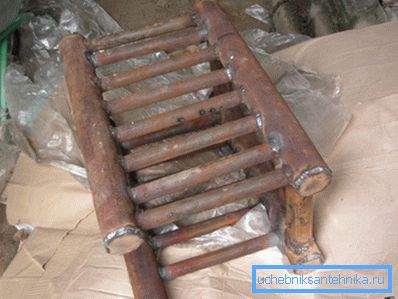

Kako napraviti izmjenjivač toplote

Preporuke specijalista:

  1. Ako je peć na ciglu opremljena izmenjivačem toplote, u dimnjaču se stvara više čađi nego bez njega, pa se mora često čistiti.
  2. Sa prirodnom cirkulacijom rashladne tečnosti, peć treba postaviti u podrum, a onda će kondenzat slobodno proći do najniže tačke.
  3. Uvek instalirajte ventil - to će sprečiti moguću nesreću, a sam sistem će biti sigurniji.

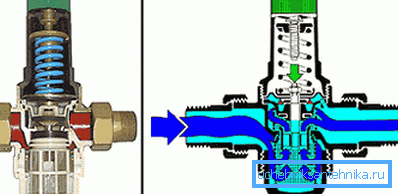

Regulator za smanjenje pritiska
  1. Imajte na umu da ako koristite prisilni sistem sa električnom pumpom, u slučaju nestanka struje, vrlo je teško zaustaviti rad peći.
  2. U drvenoj kući, grejanje parnom vodom postavljeno je na isti način kao u kući opeke. Potrebno je samo da se pridržavate zahtjeva za zaštitu od požara, štiteći drvo od pregrevanja.

Zaključak

Iz članka ste naučili kako napraviti parno grijanje, kao i činjenicu da je njegova upotreba u stambenoj privatnoj kući jeftinija od vode, iako je opasnija za korištenje. Zbog toga je neophodno striktno pratiti uputstva i obezbediti sistemu posebnu opremu koja će povećati njegovu sigurnost.

Možete naručiti izmjenjivač toplote od specijalista ili uraditi to sami. Postavljanje i povezivanje radijatora nije teško. Video u članku će vam pomoći pronaći dodatne informacije o ovoj temi.
