Kako napraviti infracrveno podno grejanje sami

Savremena tehnološka rešenja omogućavaju da se pronađu fundamentalno novi načini grejanja stambenih prostorija. Do nedavno su centralno dostupni centralizovani ili individualni sistemi grejanja kotla. Tehnička inovacija i dostojna zamjena za tradicionalne metode grejanja kuća su bili pojava inovativnih metoda grijanja koji koriste pod kao toplotu akumulirajuće i termičko zračenje površine. Takva je tehnologija infracrvenog podnog grejanja. Reći ćemo vam kako napraviti infracrveno podno grejanje svojim rukama.

Posebne karakteristike

Grejna torta

Prvo je došlo do izgradnje vodenih podova, a nakon nekog vremena - električnih kablova i šipki tipova toplih podova. I, relativno nedavno, došlo je do visokotehnološkog razvoja IPO-infracrvenog grijača. Grejni podovi, zidovi ili plafoni ovog dizajna imaju nekoliko prednosti:

  • Nizak u poređenju sa ostalim metodama grejanja, potrošnja energije je 15-55 W / h po 1 m ?, zbog visoke toplotne provodljivosti ugljeničnog materijala koji se koristi u izgradnji, korištenja regulatora temperature radi stvaranja ugodnog režima temperature i tihog rada.
  • Visoka pouzdanost zbog paralelnog povezivanja elemenata električnog kola. Kada jedan odsek grejanja izgori, ostatak nastavlja da funkcioniše ispravno.
  • Filmsku strukturu možete pokriti skoro svim materijalima: laminat, drveni parket, tepih, suhom zid ili kompozit.
  • Laka instalacija na glatkoj površini, koju može uraditi bilo koji domaći zanatlija koji nema posebne profesionalne veštine. Odsustvo sečenja, postavljanje šupljina i žljebova ne zahteva upotrebu specijalnog alata - perforatora i zidnih čekera.

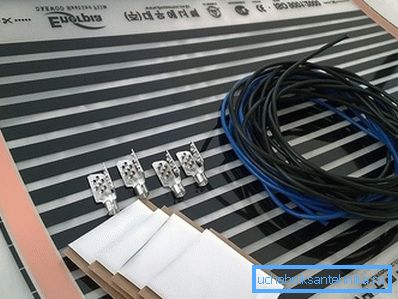

IPO materijal

IPO materijal

Za postavljanje grejnog sloja koristi se termička folija debljine 0,2-0,4 mm. Prodaje se u rolnama širine 50-100 cm i dužine do 50 m.

Rezanje filma u podloge se može uraditi korišćenjem specijalnih linija za sečenje nanošenih na površinu, označavanje je jasno svima, pa je prilikom sečenja teško zbuniti grejnim trakama koje su striktno zabranjene za rezanje.

Film se sastoji od grejnih elemenata - širokih traka širine 1,5 cm povezanih srebrenim bakarnim gumama. U svakom grejnom elementu nalazi se karbonska ugljena pasta bazirana na grafitu, koji tokom prolaza električne struje emituje infracrveno zračenje. Spektar zračenja je izvan vidljivog opsega ljudskog oka. Sloj emitera je pouzdano laminiran sa obe strane sa gustim slojem negorivog polimera sa tačkom topljenja od 130 °. Prenosi ultraljubičasto svjetlo i pouzdano štiti od vlage, mehaničkog kvara ili električnog kola. Površina kupljene filmske premaze odabrana je na osnovu:

  • Ne manje od 70-80% površine prostora za glavno grijanje.
  • 30-40% površine za grejanje ili pomoćno grejanje.

Fazna instalacija i ugradnja sistema grejanja

Fazna instalacija i ugradnja sistema grejanja

Polaganje se vrši na jednakoj osnovi. Za nivelaciju se koriste samostojeći podovi, dozvoljena veličina nepravilnosti je ± 3 mm, nivo se koristi za merenja. Moguće je izjednačiti sa metodom svjetionika cementa i peska, nakon čega se površina mora očistiti od prljavštine i prašine.

Zatim morate postaviti vodootporni sloj specijalnih materijala ili plastične folije debljine 50 mikrona.

Da bi se smanjili gubici toplote, neophodno je ugraditi toplotnu izolaciju iz metaliziranog metallizovanog podloge, polietilenske pene ili folije od polipropilena. Odgovara odbojnoj strani gore. Debljina sloja sa reflektivnim slojem folije treba da bude 3-5 mm.

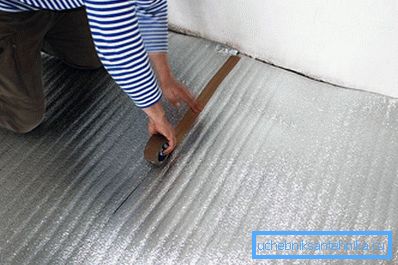

Podloga ispod toplog poda

Tehnička pluta se ne prevuče, ako su podovi pokriveni keramičkim pločicama.

Zatim preseći IPO pomoću škare u prostirke potrebne dužine prema unapred sastavljenom crtežu, uzimajući u obzir da rastojanje od svakog zida treba biti oko 20 cm. Razdvojite ih na udaljenosti od 5 do 10 mm (preklapanje nije dozvoljeno), tako da su bakarne gume na dnu. Trake treba usmeriti prema zidu sa utičnicom iz koje se napaja. Pored ovog zida, kako bi se uštedeli, napravljeni su električni skakači i instaliran je i senzor temperature.

Nemojte dozvoliti da alat padne na film. Da ne bi oštetili IPO, bolje je ne napadati patrone.

Zatim je neophodno osigurati spojeve s lepljivom trakom, a mesta reznih bakarnih sabirnica izolovane su bitumenske trake koje su uključene u paket proizvoda.

Instalacija IR filma

Patosnice u električnoj mreži su paralelno povezane električnim žicama - džamperima sa klipovima na krajevima. Izolacija je uklonjena iz žica, pričvršćena je i pričvršćena i pričvršćena. Neophodno je pravilno postaviti obujmicu sa žicom na kontaktima matica. Jedna strana stezaljke treba da ide unutar IPO-a, druga treba da bude na bakar-busu spolja. Stezaljku se pritisne na obe strane kleštima. Mesta kontakta izoluju bitumenska mastika.

Prečnik korišćenih žica se izračunava na osnovu potrošnje energije ćelija povezanih paralelno. Da bi to uradili, deklarisana snaga IPO po 1 m2 pomnožen kvadratom. Kao rezultat, dobijamo ukupnu snagu, koja je podeljena pomoću napona I = P / U. Za posebne tabele određujemo prečnik poprečnog preseka na veličini trenutne čvrstoće. Slično tome, izabran je prečnik kabla za napajanje. Na primer, za povezivanje svih 1.5kw mats-ćelija, dovoljno je imati bakarnu žicu od 1,5 mm?.

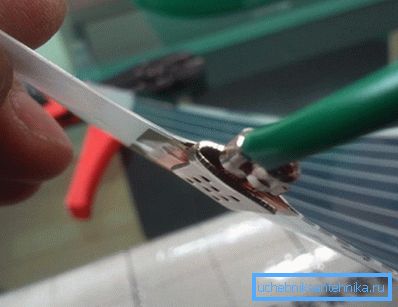

Priključak žice

U toplotno izolativnom premazu ispod filma ili u podu sa dubinom od 1-2 cm postavljena je cijev s temperaturnim senzorom. Povezuje se sa regulatorom temperature. Napon napajanja na IPO se isporučuje kroz senzor temperature, tokom perioda rada / zatvaranja kola.

Nakon instalacije, testira se veza sa sistemom. Mrežni napon se primjenjuje na ulaz i proverava se jednoobrazno grejanje svih mateđa. Ako postoje problemi, u ovoj fazi se eliminišu. Sistem grejanja je spreman za rad. Sada možete započeti polaganje završne obloge. Tako je moguće izolovati čak hladan balkon ili lođu, stvarajući ugodne uslove za boravak u ovim prostorijama.

Video

Da dopunite znanje o polaganju infracrvenog poda, pozivamo vas da pogledate video:

Fotografija

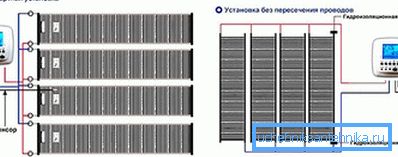

Dijagrami instalacionog IPO-a

IPO

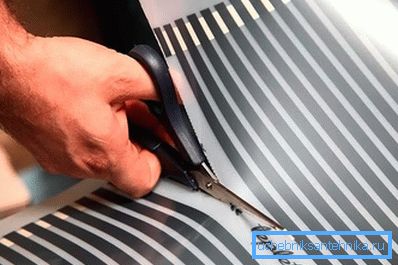

Rezanje filma na podloge

Raspored grejnih podnih obloga

Infracrveni film podnog grijanja

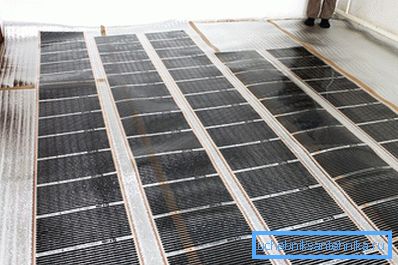

Izrada IR folija na vrhu termičke izolacije

IPO veza

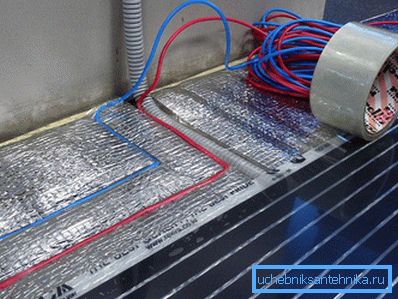

Polaganje žica

Uputstva za instalaciju IPO

Infracrveni pod pod laminatom
