Kako napraviti grejanje: 4 etape samogradnje

Jedna od najtežih inženjerskih mreža stambene kuće i gradskog stana je sistem grejanja. Potrebna oprema i usluge za njegovu instalaciju su veoma skupe. Ali ako znate kako napraviti grejanje sopstvenim rukama, možete puno uštedjeti sami većinom posla.

U nastavku ćete dobiti neprocjenjivu pomoć.

Faza 1. Izbor komponenti

Kako napraviti grejanje? Najlakši način je da se koriste usluge specijalnih građevinskih posada koji imaju obilno iskustvo, specijalnu opremu i vještine za rad s njim. Ali ova metoda ima veliki nedostatak - cena. Usluge angažovanih radnika su prilično skupe, a svi nisu spremni da se dele sa tako velikom količinom novca.

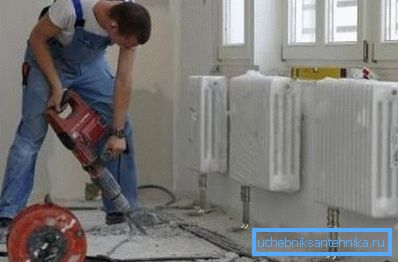

Druga opcija je domaće grejanje. Uprkos činjenici da su mreže klimatskih inžinjeringa jedna od najtežih za dizajn, sve faze rada mogu se uraditi sami ili uz pomoć partnera. U ovom slučaju nećete platiti rad radnika.

Nažalost, neće biti moguće potpuno opremiti zagrijavanje stana, jer pre nego što napravite sistem grejanja, potrebno je nabaviti potrebnu opremu, materijale i alate.

Savjet! Kako ne bi trošili novac na kupovinu skupih električnih alata (lemilice, brusilice, uređaja za presovanje i sl.), Što je malo verovatno da će vam trebati u budućnosti, preporučujemo ih iznajmiti. Ova usluga se nudi u većini velikih prodavnica hardvera.

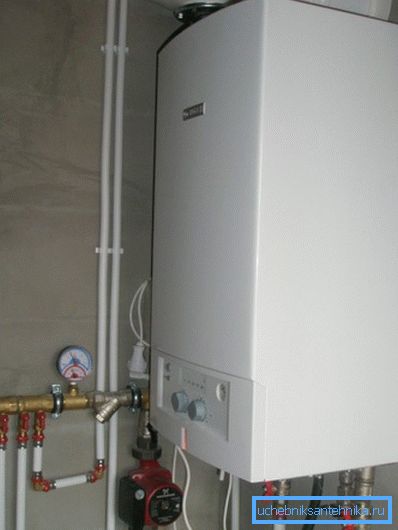

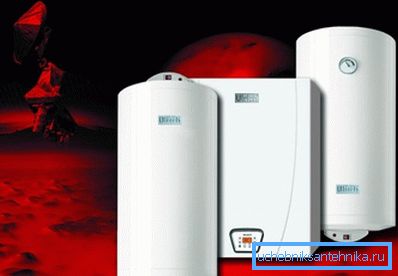

Grejni kotao

I domaći sistem grejanja i klimatska mreža koju proizvođači vodoinstalatera ne mogu da rade bez glavnog elementa - kotao zagreva grejni medijum, koji zatim protiče kroz cevi i radijatore instalirane u prostorijama.

Bez obzira na sortu, bilo koja grejalica se sastoji od dva glavna dela:

• komore za sagorevanje u kojima se spaljuje to ili ono gorivo, proizvede određenu količinu toplotne energije;
• izmenjivac toplote kroz koji cirkulira rashladno sredstvo, prijem toplotne energije kroz zidove.

Savjet! Postoje jednokomorni i dvokomorni kotlovi. Druga, pored grejanja kuće, grejanje vode, koja se zatim koristi za potrebe domaćina.

Postojeći grejači su detaljnije opisani u tabeli.

Savjet! Iako je preskupo za upotrebu električnih kotlova, oni se često instaliraju kao dodatni ili rezervni krug. Na primer, grejanje sobe tokom dana pomoću kotla na čvrsto gorivo, možete koristiti električni da održavate udobnu temperaturu noću.

Što se tiče stanovnika gradskih stanova, oni moraju biti zadovoljni grejanjem, gdje se hladnjak isporučuje centralno. A njegov kvalitet često ostavlja mnogo želja.

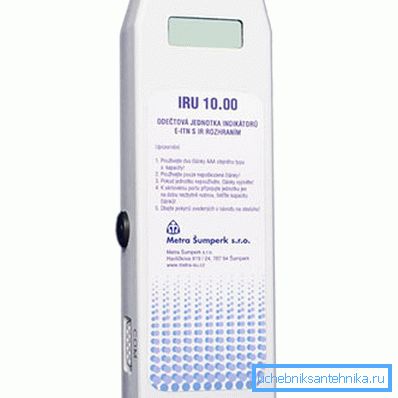

Da bi se uštedeli novac i platili samo za isporučenu količinu toplotne energije, preporučuje se da se u stanu ugrade grijanje troškova grijanja. Tačno će reći koliko je toplota potrošena i koliko novca trebate platiti za to.

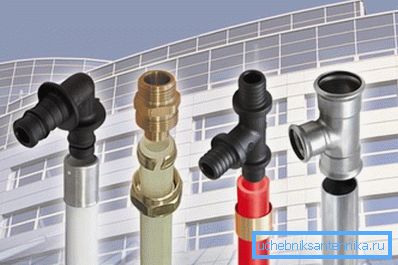

Cijevi

Da biste isporučili rashladno sredstvo radiatorima koji zagrevaju predmete i vazduh u sobi, potrebne su vam cevi. Postoji veliki broj njih.

Najčešći su sledeći tipovi:

• čelik;
• bakar;
• nerđajući čelik;
• polipropilen;
• od šivenog polietilena;
• metalna plastika.

Obratite pažnju! Gotovo svi domaći sistemi grejanja su napravljeni od plastičnih cevi. Oni se lakše transportuju, sklapaju na mestu i međusobno povezuju. Potrebno je samo odabrati odgovarajući materijal zasnovan na projektu klimatske mreže.

Prilikom izbora i kupovine cijevi potrebno je razmotriti:

• snaga ugrađene opreme za grejanje u vašoj kući;
• način polaganja glavnih i dovodnih cevovoda (može biti otvoren i sakriven - ispod podne košuljice ili u zidovima);
• način organizovanja struje rashladne tečnosti u sistemu (razlikuju prirodno - pod dejstvom gravitacije, i prisilno - koristeći cirkulacione pumpe);
• temperatura na koju se rashladna tečnost zagrijava (većina polimera ne izdržava više od 95 stepeni Celzijusa, u tom slučaju ćete morati da montirate čelik);
• šema polaganja cevi.

Poslednja tačka je veoma važna. Pre nego što izvršite grejanje, neophodno je odlučiti koji krug za prenos toplote će se koristiti.

Postoje tri:

1. Jedna cev. Koristi se jedna cijev. Postavljen je u obliku prstena preko svih prostorija, a zatim su radijatori pričvršćeni u seriju ili na paralelan način. Glavna prednost ovog rešenja je ekonomičnost (uostalom, potreban je minimum delova i pribora).

Što se tiče slabosti, tu ih je puno više:

• nemogućnost preciznog regulisanja zapremine rashladne tečnosti i temperature u svakoj bateriji - ako instalirate termalni ventil na mlaznicu, to će ograničiti protok vode ne samo u jednom radijatoru, već iu svim elementima koji se montiraju dalje;
• neujednačena distribucija toplote - baterije postavljene bliže kotlovskoj toploti bolje od najdaljih;
• nemogućnost popravke - u slučaju oštećenja ili curenja jedne od baterija, ne može se odrezati iz zajedničkog kola, zameniti ili popraviti, a da ne zaustavi rad celog sistema.

Bypasses pomaže da delimično nadoknađuju nedostatke. To su dijelovi cijevi manjih promjera koji povezuju ulazne i izlazne cijevi radijatora. Koristeći ih, možete postaviti ventil na ulazu i odvojiti bateriju iz sistema. Potrošnja materijala u isto vreme će se povećavati beznačajno.

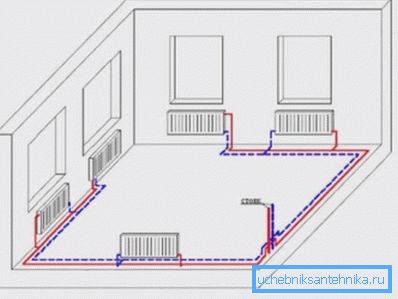

1. Twin tube. U ovoj šemi postoje dvije cijevi: jedna baterija za hlađenje se isporučuje za baterije, druga se vraća u kotao. Efikasniji i skupi način organizovanja grejanja.

Pozitivni aspekti korišćenja dvocevne šeme su očigledni:

• koristeći ručne ili automatske ventile, možete podesiti temperaturu svakog radijatora, postižući najpovoljniju mikroklimu;
• toplotna energija koju prenosi rashladna tečnost distribuira jednako;
• Ako baterija propušta, možete zatvoriti zaporni ventil i demontirati oštećen element radi popravke ili zamene.

Dvovodni sistem vam omogućava da organizujete nekoliko grejnih krugova: za prvi i drugi sprat, za radijatore i podno grejanje, za dnevne sobe i spavaće sobe i tako dalje. U ovom slučaju koristi se hidraulični distributor za grejanje - cev sa manjim mlaznicama koja kontroliše protok vode.

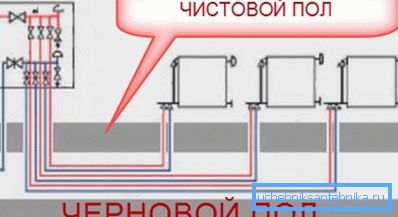

1. Ray. Najfleksibilniji i svestraniji sistem. U tom slučaju, rashladna tečnost ulazi u distributivni ormar gdje su instalirani kolektori. Sa drugima koristeći par cevi (napajanje i povratak) povežite sve baterije u kući.

Koristeći sistem zračenja, moguće je regulisati mikroklimu u kući iz jedne tačke i na bilo koji način organizovati protok rashladne tečnosti.

Međutim, ova grejna šema ima nekoliko funkcija koje sprečavaju širu distribuciju:

• instalacija zahtijeva ogroman broj cijevi, jer iz svakog radijatora treba voditi par cijevi na kolektor;
• Moguće je samo skriveno polaganje autoputeva, jer je malo verovatno da će se velike cijevi cijevi napraviti estetski ugodnim;
• u sistemu greda, efikasan tok nosača toplote može se organizovati samo uz pomoć pumpi.

Kada se bavite postavljanjem dihtunga, možete preći na izbor baterija.

Radijatori

Kao iu slučaju cevi, radijatori se razlikuju jedni od drugih, prvenstveno u smislu materijala za proizvodnju.

U građevinskoj upotrebi takvih baterija:

1. Liveno gvožđe. Razlikuju se u velikoj težini i izdržljivosti. Nedostaci uključuju krhkost i ne vrlo atraktivan izgled. Karakteriše ih velika toplotna inercija, tako da su loše pogodni za ugradnju autonomnih mreža za grejanje sa zatvorenim ciklusom cirkulacije hladnjaka.

S druge strane, često se ugrađuju livačke baterije u apartmanima priključenim na centralno grijanje, gdje kvalitet nosača toplote (kako fizičkog tako i hemijskog sastava) ostavlja mnogo želja. Potrebno je samo zaštititi baterije od vodenog udara instaliranjem zapornih ventila na mlaznice.

1. Čelik. Jedna od najjeftinijih i najefikasnijih opcija za vlastitu grejnu mrežu. Baterije su jeftine, lako se instaliraju i izgledaju dobro.

Jedini nedostatak je jaka osjetljivost na koroziju. Rashladno sredstvo se ne može odvesti od sistema dugo (na primjer, tokom leta), u suprotnom rdje će brzo učiniti čelične elemente neupotrebljivim.

1. Aluminijum. Odlikuje ih najviša snaga na tržištu i odličan izgled. S obzirom na visoku koeficijent prenosa toplote, možete koristiti minimalne delove radiatora kako biste efikasno zagrejali sobu.

Aluminijumske baterije vrlo loše tolerišu izlaganje agresivnim elementima rastvorenim u vodi. Čak i najmanja odstupanja u hemijskom sastavu tečnosti za hlađenje mogu prouzrokovati oštećenja.

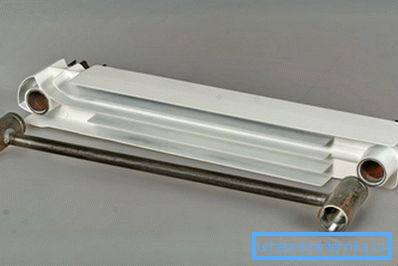

1. Bimetalni. Ove baterije imaju najviše potrošačke osobine, što se odražava u cijeni. Imaju sve prednosti aluminijskih radijatora, ali su bez svojih nedostataka.

Hlađenje u njima cirkuliše kroz čelični okvir i ne dolazi u kontakt sa aluminijumskim izmenjivačem toplote. Kao rezultat, imamo više snage i ne manje izdržljivosti.

Ako se ne plašite cene, sigurno možete kupiti bimetalne grejače. Nećete biti razočarani u izboru.

Faza 2. Izračunavanje snage sistema

Samoupravljena grejna mreža će efikasno zagrijati samo ako je kotao odabran i instaliran sa potrebnim kapacitetom. To se ne može učiniti "vidom", inače grejanje grijača možda neće biti dovoljno za sve prostorije u kući, ili ćete platiti neefikasno sagorevane rashladne fluide.

Da biste odredili željenu vrijednost, koristite sljedeću formulu:

M_to = K_n * S / 10, gde:

• To_n - korekcijski faktor u zavisnosti od lokacije na kojoj se gradi kuća;
• S je površina svih zagrejanih prostorija stana.

Savjet! Na rezultat vrijednosti proračuna, poželjno je dodati oko 20%, uzimajući u obzir nepredviđene faktora: snage pad zbog niskog tlaka plina, previše hladno od zime, korištenje tople vode i tako dalje.

Faza 3. Izračunavanje zapremine rashladne tečnosti

Jednako je važno izračunati koliko je rashladnog sredstva potrebno za popunjavanje sistema.

Izračunavanje se vrši na sledeći način:

• dobijamo zapreminu baterija pomnožujući unutrašnji volumen svakog odseka (naveden u pratećoj dokumentaciji radiatorima) njihovim brojem montiranim u kući;
• dobijamo zapreminu cevi pomnožujući površinu njihovog unutrašnjeg dela prema ukupnoj dužini dovodnih i izlaznih cevovoda u sistemu;
• dobili smo ukupnu zapreminu sistema, dodajući dva prethodna broja;
• nalazimo temperaturnu razliku rashladne tečnosti - od maksimalne vrijednosti oduzimamo temperaturu vode u sistemu isključivanja;
• nalazimo volumen rashladnog sredstva u vrućem stanju (za ovo nam je potreban koeficijent toplotnog širenja tečnosti koju koristite na određenoj temperaturi - za vodu sa 80 stepeni jednako je 5,87 * 10^-4).

Dobijena vrednost je važna ne samo kada kupujete antifriz ili pripremate željeni volumen omekšane vode. Fokusiranje na količinu tečnosti za hlađenje, neophodno je izabrati ekspanzioni rezervoar (njegova zapremina treba da sadrži najmanje 10% tečnosti koja kružuje u sistemu).

Faza 4. Instalacija

Dakle, pošto smo nabavili neophodne materijale i dodatnu opremu, dodatno grejamo vlastite ruke. Proces nije posebno težak. Najvažnije je da se striktno pridržavate inžinjerijskog projekta, koji je izradio Arhitektonski biro, ili lično skicirana skica.

U toku rada obratite pažnju na sledeće nijanse:

1. Radijatori za grijanje moraju biti postavljeni ispod otvora prozora tako da njihova dužina odgovara širini prozora. Ovo značajno smanjuje znatne gubitke toplote kroz prozore (pogotovo ukoliko su tamo instalirani nisko-kvalitetni blokovi prozora).

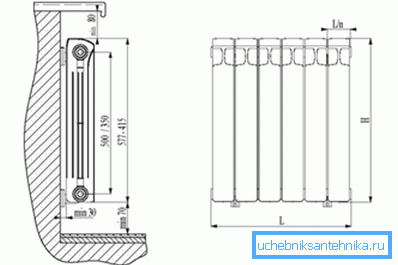

2. Udaljenost od poda do donje ivice baterije i od prozora do vrha ne bi trebala biti manja od 10 cm, u suprotnom će se uznemiravati cirkulacija vazduha, a efikasnost konvekcijskog grejanja će se smanjiti.

1. Svi radijatori u prostoriji trebaju biti smješteni na istom nivou. Tako će rashladna tečnost biti ravnomernije raspoređena, a izgled grijnih elemenata neće dovesti do disonansa u unutrašnjost prostorije.
2. Ivice svakog dela akumulatora moraju biti vertikalne. Horizontalni smještaj nije dozvoljen.
3. Bez obzira na raspored cevovoda, morate postaviti najmanje jedan odvodni ventil za hlađenje, koji se koristi u slučaju potpune zamene tečnosti.

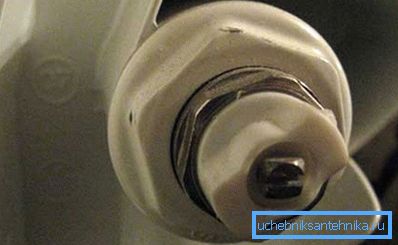

4. Da bi se izbeglo stvaranje vazdušnih utikača, na vrhu svake baterije na strani naspram ulaza, potrebno je popraviti Mayevsky kran. Takođe je preporučljivo ugraditi ventile za vazduh u teške dijelove cevovoda u kojima se očekuje da se emituje zračenje.

Na kraju rada potrebno je provesti test. Da bi se to učinilo, nosač grejanja se ulijeva u cevi, nakon čega se pritisak podiže iznad norme i startuje kotao.

Klimatska mreža treba da radi u ovom režimu najmanje 24 sata. Ako se otkrije curenje, moraju se popraviti.

Zaključak

Mnogi kućni majstori pitaju se kako to učiniti sami: napravite grejanje, kanalizaciju, ventilaciju, vodovod i tako dalje. Već ste dobili odgovor na prvo pitanje. Što se ostalih dešava - pogledajte video u ovom članku.
