Kako izračunati prečnik cevi za grejanje: jednostavan

Kako izračunati prečnik cevi za grejanje, šta bi trebalo da bude ulaz u radijator, a šta - punjenje? Jasno je da su kalkulacije hidrauličnog i toplotnog inženjeringa izuzetno kompleksne; Međutim, možda postoji neka vrsta pojednostavljenog algoritma, čak i ako to daje približni rezultat?

Hajde da shvatimo.

Opis

Zaista, možemo ponuditi čitatelju najjednostavniju šemu približne procjene. Smanjuje se upotreba tabele zavisnosti toplotnog toka na konstantnoj delti temperature na prečniku cjevovoda i brzini nosača toplote (pogledajte članak Šta je najbolja cev za grijanje: analiza 4 najčešćih opcija).

S obzirom na to da je veličina prečnika cevovoda korišćenih u sistemima za grejanje prilično velika, greška će imati mali uticaj na rezultat.

Međutim, moramo shvatiti da namerno zanemarimo niz faktora.

• Materijal cevi utiče na njegovu hidrauličnu otpornost. Čelik sa svojom hrapavosti će inhibirati protok više nego gladak polipropilen.

Napomena: vremenom će se povećati razlika u otpornosti na hidrauliku. Čelična površina postepeno će postati porasla depozitima od rđe i kreča, a plastika će ostati iste glatke i nakon 30 godina rada.

• Svaka promena okreta ili prečnika dodatno povećava otpor proticaja.

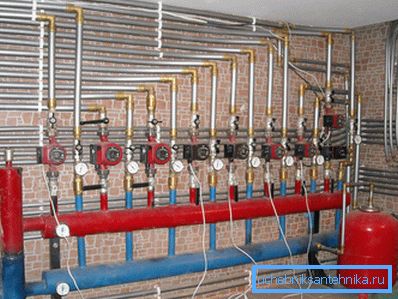

• Isti efekat na njega ima ventile. Pritisak će se neizbežno spustiti na svaki ventil i gas.

Postoje neke dobre vesti. Pošto se vrijednost protoka toplote daje za fiksne vrijednosti brzine tečnosti, ostane nepromenjena za sve promjene u konfiguraciji sistema grijanja.

Naš zadatak je samo osigurati odgovarajuće vrijednosti brzine; Ovo će omogućiti upotrebu višestepene cirkulacione pumpe, čija cena nije mnogo veća od one pumpe sa jednom brzinom.

Početna parametra

Dakle, kako odabrati prečnik cevi za grejanje?

Prvo morate odlučiti o graničnim uslovima.

• Za proračune koristimo temperaturnu deltu od 20 ° C koja je tipična za autonomni sistem grejanja radijatora.. Po pravilu, temperatura protoka se održava na oko 75 ° C, povratni tok - 55 ° C. Stoga obezbeđujemo maksimalni resurs polimernih elemenata cevovoda, visoku efikasnost razmene toplote i izbjegavamo stvaranje kondenzata na izmjenjivaču toplote u kotlu.

Da pojasnimo: naravno, govorimo o opremi za grejanje na čvrsto gorivo i gas. Iz očiglednih razloga se ne plaši električni kotao kondenzata na izmenjivaču toplote.

• Brzina tečnosti za hlađenje bi obično trebala biti oko 0,6 - 1 metara u sekundi. Kod manjih vrijednosti temperature delta u krugu, u većoj mjeri neizbežno će biti više od 20 stepeni. Na višem nivou (1,5 m / s i više) - postaje vidljiv hidraulični buka.

Izračunavanje

Zapravo, izračunavanje za koji prečnik cevi je potrebno za grijanje sastoji se od dva rada.

1. Prvo, izračunamo potrebu za toplotnom energijom za kuću kao celinu ili za posebnu sobu.
2. Zatim proveravamo tabelu prema kojoj izaberemo prečnik potrebnog protoka toplote i brzine rashladne tečnosti.

Termička snaga

Uputstvo za izračunavanje toplotne potražnje privatne kuće je sljedeće:

1. Osnovna vrijednost se uzima kao 60 vati po kubnom metru unutrašnje jačine prostorije.

Napomena: kada se izračunava potreba za toplotom stana, ova vrednost se smanjuje na 40 W / m3. Koverat objekta je u kontaktu sa hladnom ulicom; apartman je okružen toplim sobama.

1. Svaki prozor dodaje 100 vati za zagrijavanje potražnje; vrata koja vode do ulice - 200.
2. Konačno, u toploj i hladnoj klimi, stvarni gubici toplote će se razlikovati. Za nadoknadu ovog faktora uveden je regionalni koeficijent: 0.7-0.9 za južne regione (Krasnodarska Teritorija, Krim), 1.2-1.3 za centralne regione (Moskovska i Lenjingradska oblast), 1.5 za Daleki Istok i 2 , 0 za Yakutia i Čukotku.

Da, kao primer, izračunamo potrebu za toplotom jednog sprata kuće dimenzija 6 x 12 x 3,2 metara sa četiri prozora i dva vrata.

Lokacija - Krim.

1. Zapremina sobe je 6 x 12 x 3.2 = 230.4 m3. Umanjenje za 60 W / m3: 230,4 x 60 = 13824 W.
2. Četiri prozora i dva vrata na ulici povećavaju potrebu za toplotom do 13.824 + (100 x 4) + (200 x 2) = 14.624 vati.
3. Krim sa svojim toplim zimama će napraviti sopstvena podešavanja: 14,624 x 0,7 = 10,236.8 W ili 10 KW.

Prečnik

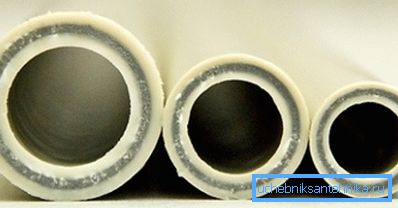

Sada ostaje samo puna - na osnovu potrebe za toplotom da odluči koji prečnik cevi bira za grejanje. U tu svrhu će nam biti potrebni referentni podaci.

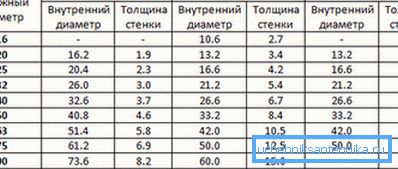

Očigledno je da za našu namjenu dovoljno je zaptivanje za punjenje cijevom sa unutrašnjim prečnikom od 15 milimetara sa brzinom protoka tečnosti od 0,7 m / s.

Nijanse

• Kako je lako vidjeti, nije moguće izvoditi kalkulacije po slobodnoj ruci za individualne 1-3 KW grejače koristeći ovu tabelu. Međutim, nije neophodno: cijevi sa unutrašnjim prečnikom manje od 12 mm jednostavno ne kupujete u radnji.
• Za polimerne i metal-plastične cijevi, prodavci obično ne ukazuju na unutrašnji, već spoljni prečnik. Ne zaboravite da uzmete u obzir debljinu njihovih zidova.

• Ako punjenje jednog cevnog sistema treba da ima konstantni prečnik, onda u slučaju dvocevne šeme poprečni presek može biti smanjen sa rastućim rastojanjem od kotla. Obračun se vrši odvojeno za svaki odsek, uzimajući u obzir potrebu za toplotom.

Zaključak

Nadamo se da će ova obrada pomoći čitaocu da izbjegne nepotrebne probleme i troškove pri izgradnji sistema grijanja u svom domu.

Kao i obično, video u ovom članku će ponuditi dodatne informacije. Successes!
