Kako izračunati grejne radijatore bez upotrebe složenih

Baterije, čija cena je niska, najčešći su uređaji za grejanje koji se koriste svuda: u stambenim, komercijalnim, industrijskim i javnim zgradama. Sastoji se od metalnih šupljih elemenata ispunjenih rashladnim fluidom.

Kada se zagrevaju, daju energiju sobama.

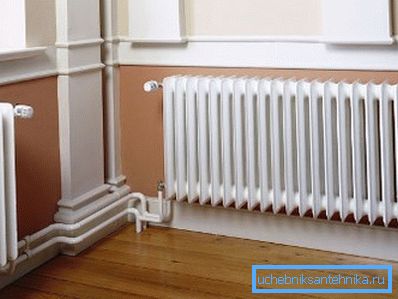

Za efikasno funkcionisanje sistema grejanja, morate znati koliko sekcija radiator treba da ima u sobi.

Komponente kalkulacija

  1. Pre kupovine uređaja treba obratiti pažnju na njihove dve tehničke karakteristike: snagu i izdržati pritisak tečnosti za prenos toplote.
  2. Neophodno je izračunati ne samo broj uređaja i elemenata u njima, već i odabrati materijal radijatora.
  3. Glavna stvar koju treba odrediti je sposobnost jednog odseka da oslobodi maksimalnu količinu toplotne energije. To jest, morate znati kako izračunati moć radiatora.
  4. Ova vrijednost će biti osnova za proračune za cijeli sistem grijanja.

Izračunavanje snage

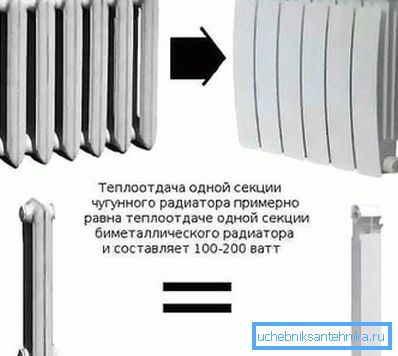

Toliko toplote daje jedan odeljak.
  1. Uputstvo kaže da je na 1 m? sobe zahtevaju 100 vati toplote. Znajući ovo, možete odrediti broj potrebnih radijatora. Stoga, prije svega, morate znati područje sobe koja će se zagrijati.
  2. Pri izračunavanju treba uzeti u obzir i visinu sobe, broj vrata i prozora i njihov materijal. Ovi faktori određuju gubitak toplote u prostoriji.
  3. Pre izračunavanja radijatora za grejanje, trebalo bi da odredite najnižu temperaturu u vašem području i temperaturu nosača toplote u datom periodu godine.

Obratite pažnju! Sve kalkulacije moraju se izvršiti koristeći koeficijente, sadrže se u SNiP-u. S obzirom na ove brojeve, možete precizno odrediti učinak grejanja.

Preliminarni proračun je jednostavan: morate razmnožiti prostor sobe za 100 vati. Međutim, takvi proračuni neće biti tačni. Da ih prilagodite i potrebni su koeficijenti.

Faktori korekcije performansi

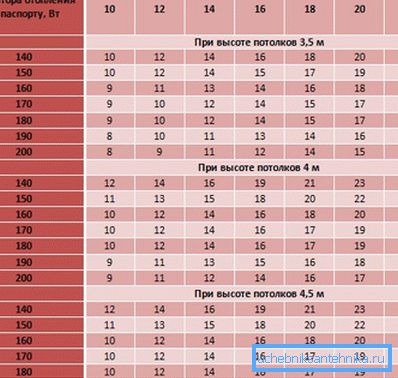

Na fotografiji - uređaji za napajanje na različitim visinama stropa.

Postoje dve vrste faktora: smanjenje i povećanje snage (pogledati i članak Sistem dvostrukog ili jednodelnog grejanja - večno pitanje).

Prvi od njih se primenjuje u sledećim slučajevima.

  1. Ako su prozorske jedinice višeslojni plastični prozori, preliminarni broj se pomnoži sa 0,2.
  2. Kada je visina sobe manja od standardne (3 metra), faktor smanjenja će biti odnos stvarne visine do standardnog ekvivalenta. Dakle, ako je visina sobe 7 m, onda je koeficijent: 2,7: 3 = 0,9.
  3. Kada se kotao za grejanje koristi sa povećanom snagom, onda svaka 10 ° toplotne energije koju generiše, smanjuje kapacitet baterija za 15%.

Faktori snage se primjenjuju u sljedećim okolnostima.

  1. Kada je visina sobe veća od standarda, koeficijent se izračunava na isti način kao iu slučaju niskih plafona.
  2. Kada je stan ušuškan, onda pre izračunavanja kapaciteta radijatora za grejanje koristi se koeficijent 1.8 za povećanje ovog indikatora.
  3. Ako su baterije povezane odozdo, onda se 8% dodaju na osnovnu cifru.
  4. Kada kotao za grejanje smanjuje temperaturu nosača toplote u najhladnije vrijeme, za svako smanjenje od 10 ° potrebno je povećati snagu radijatora za 17%.
  5. U slučaju kada negativne ulične temperature dostignu kritične vrednosti, snaga se mora povećati za 2 puta.

Kako odrediti broj delova jedne baterije

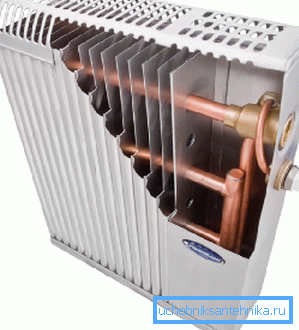

Bimetalni analogi su veoma efikasni.

U profesionalnom dizajnu sistema grijanja, stručnjaci koriste sledeće pokazatelje i podatke.

  1. Regime temperature u regionu zimi.
  2. Ukupni gubici toplote svih površina zgrade.
  3. Dijagram povezivanja baterije.
  4. Broj vrata i prozora (broj kamera), njihove dimenzije.
  5. Učestalost soba za razmjenu zraka sa susednim prostorijama i ulicom.
  6. Temperatura dizajna dovoda i povratnog toka hladnjaka, kao i brzina njihovog cirkulacije.
  7. Termička snaga baterije, njegov režim temperature.
  8. Radni pritisak u sistemu grejanja.

Pojednostavljene tehnike izračuna

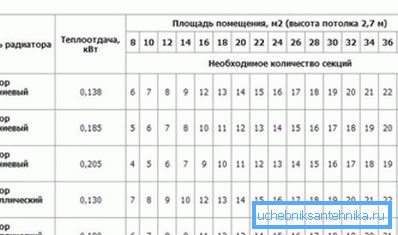

Proizvođači moraju navesti nominalne parametre svojih proizvoda.

Stručni proračuni su veoma složeni, tako da eksperti predlažu ruke jednostavne metode proračuna, koje su pogodne za male privatne kuće i stanove.

  1. Prvi metod je najjednostavniji. U pasošu prodate robe moraju biti naznačene njegove tehničke karakteristike. Među njima je snaga jednog odseka koje je proizvođač proglasio.

Kako izračunati broj radijatora ove metode.

Pretpostavimo da je parametar 200 vati. Zatim određujemo snagu potrebnu za zagrevanje prostora, uzimajući u obzir koeficijente.

Pretpostavimo da je 2,4 kW. Zatim je postala jednostavna matematička operacija: 2400: 200 = 12. Trebalo bi instalirati toliko segmenata kako bi se efikasno zagrijala ova prostorija.

  1. Drugi način je izvršiti izračunavanje, uzimajući u obzir sposobnost jednog odseka da zagreje volumen prostorije koju je odredio proizvođač. U tu svrhu izračunava se zapremina prostora, a zatim se deli sa količinom grejanja zapremine jednog odseka.
  2. Dalji praktični saveti od majstora, kako izračunati bimetalne radijatore grejanja.

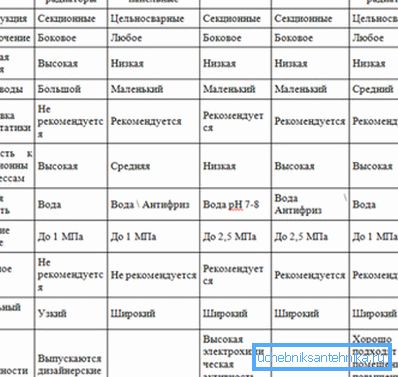

Parametri proizvoda iz različitih materijala.

Obratite pažnju! Sve baterije različitih materijala imaju skoro iste dimenzije. Praktičari su primetili da sa visinom od 2,7 m, jedan deo bilo kog uređaja može zagrejati približnu površinu od 1,8 m.

Pretpostavimo da je soba veličine 20 m. Izračunamo: 20: 1.8 = 11.1. To jest, biće neophodno sastaviti bateriju od 11 delova.

Zaključak

Kao što je bilo moguće shvatiti iz članka, za stan ili malu kuću nije teško izračunati i broj uređaja za grijanje. Ako govorimo o velikoj zgradi, onda je bolje koristiti usluge specijalista (pogledati i članak Da li je dvokrilni sistem grejanja dvospratne privatne kuće profitabilan).

Video u članku će pomoći da saznaju više o svojoj temi.
