Kako izračunati grejanje u kući bez pomoći

U savremenom svetu, grejne sisteme često uređuju vlasnici sami svojim rukama kako ne bi potrošili dodatni novac. Međutim, u preliminarnoj fazi je potrebno napraviti tačan proračun zagrevanja kuće, onda zimski mrazi neće biti tako loši. Ako se izračunavanje vrši sa velikom greškom, onda nije moguće postići maksimalnu efikasnost dok se stanovanje održava toplinom.

Određivanje termičke energije

Da bi saznali potrebne parametre sistema grejanja zgrade, neophodno je primijeniti posebnu formulu: Qt = V * T * K / 860, gdje je Qt potrebna potrebna toplotna snaga, V je zapremina zgrade, T je razlika u temperaturi, K je pokazatelj gubitka toplote. Dobijeni proizvod navedenih podataka je podijeljen sa 860, kako bi se rezultat translirao u kW / h.

Zapremina zagrejanog objekta

Kada se izračunava sistem grejanja kod kuće, najvažniji je parametar njegovog kubičnog kapaciteta, to jest prostora za zagrevanje. Dalje, predlaže se izrada proračuna za zgradu 68 sa potkrovljem.

Visina plafona je 3 m, a rastojanje od dna pedale do grebena iznosi 5 m.

1. Pre svega, određuje se volumen prvog sprata, za koji se širina pomnoži dužinom, a dobijeni rezultat se dodatno pomnoži sa visinom. Izgleda takav primer: 6 * 8 * 3 = 144 cu. m
2. Dalje, izračunava se kubni kapacitet cijelog tavana.. U ovom slučaju, podela se dodaje gore navedenim operacijama, pošto žabci imaju triangularni oblik. Iz ovoga dolazi: 6 * 8 * 5/2 = 120 cu. m
3. Da biste dobili konačni volumen, potrebno je jednostavno dodati rezultate dobijene u prethodnim paragrafima.. Kao rezultat toga, moguće je odrediti prostor koji će biti zagrejan: 144 + 120 = 264 cu. m

Napomena! U ovoj situaciji, proračuni su razmatrani za objekat jednostavne forme. Ako je zgrada zasnovana na složenim oblicima, bolje je da ih razbijete u jednostavnije delove.

Temperaturna razlika

Indikatori termometra iznutra i spolja će biti veoma različiti. Glavni zadatak je da utvrdi razliku između unutrašnjih i spoljašnjih temperatura vazduha u zimskom periodu. Ovaj parametar možete odrediti ako oduzmete više od najmanjih brojeva.

Prilikom izračunavanja potrebno je fokusirati na nivo komfora koji želite da dobijete od termičke instalacije. Obično za stambene zgrade, normalna temperatura vazduha je 18-20 stepeni. Međutim, ova brojka može se malo razlikovati u zavisnosti od preferencija vlasnika.

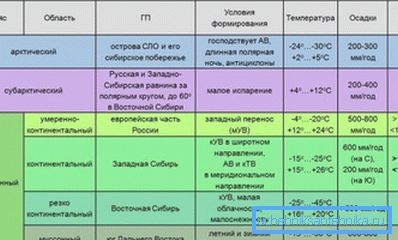

Temperatura spoljašnjeg vazduha može se odrediti nezavisno, ali u običnim slučajevima se koristi poseban sto, što odražava prosečne pokazatelje za velike gradove.

Dodatak! Detaljnije informacije o klimatskim uslovima određenog regiona ogledaju se u dokumentaciji SNiP 23-01-99. Svi parametri su predstavljeni u obliku shematskih mapa i posebnih tabela.

Izračunavanje razlike između temperature vanjskog okruženja i unutrašnjeg prostora treba analizirati konkretnim primjerom. Ako se u kući koja se nalazi u Moskvi, indikator od 20 stepeni smatra optimalnim, onda je potrebno izvršiti sledeće proračune: -28-20 = -48. Stoga je uspeo da dobije razliku. Ovaj parametar će biti zamenjen u osnovnu formulu bez minusa.

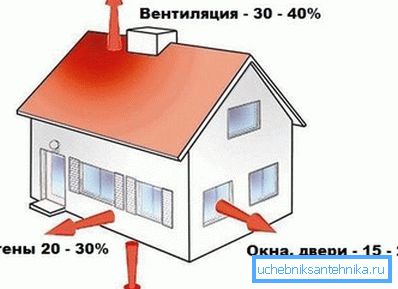

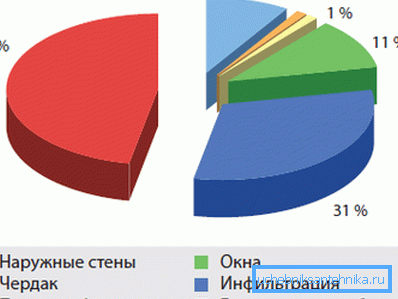

Koeficijent gubitka toplote

U našem slučaju, ovaj indikator će biti približan, kako ne bi koristili složene proračune. Koeficijent zavisi od vrste zgrade, kao i njegove izolacione osobine.

Ispod su osnovne vrijednosti koje se mogu zamijeniti u formuli.

• Od 0,6 do 0,9 - indikator za objekte sa visokim nivoom toplotne izolacije sa svih strana. To jest, podovi, krov, zidovi su dodatno izolirani, a prozorski otvori su opremljeni dvostrukim zastakljenim prozorima.
• Od 1 do 1.9 - vrijednosti u ovom opsegu pogodne su za zgrade sa prosječnim nivoom toplotne izolacije. To uključuje zgrade sa dvostrukom ciglom i objektima izgrađenim od drveta od 150150 mm.
• Od 2 do 2,9 - koeficijent je pogodan za pojednostavljene konstrukcije sa svetlosnom izolacijom. Zgrada se može pripisati ovoj kategoriji ako ima pojedinačnu ciglu ili je izgrađena od bar 100 100 mm.
• Od 3 do 4 - indikator se koristi samo za lake objekte kao što su metalni kontejneri, strukture ramova sa jednakom kožom i druge slične strukture.

Primjer! Izračunavanje zagrevanja seoske kuće, napravljene od 150 x 150 mm bara i sa duplim zastakom, potrebno je da zamenite jedinicu. Ako ima mnogo prozora, onda se vrednost može povećati na 1,5.

Zamjena rezultata

Posle pregleda osnovnih parametara korišćenih u formuli, možete direktno da pređete na račune. Biće izvršene proračune za strukturu, čija je zapremina gore navedena.

Njegov nivo izolacije je veoma visok, a on je u Moskvi. Tako se ispostavlja: 264 * 48 * 1/860? 15 kW / sat.

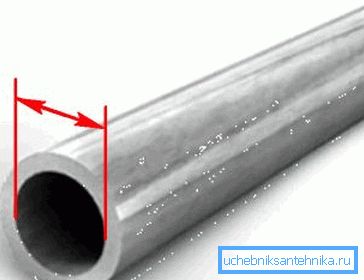

Odgovarajući prečnik cevi

Da bi sistem grejanja funkcionisao ispravno, neophodno je pravilno odrediti prečnike provodnih elemenata, u suprotnom čak i sa visokom snagom domaćeg kotla za zagrevanje kuće ne bi bilo moguće postići dobre rezultate.

U proračunima se koristi sledeća formula: D = v354 * (0.86 * Q /? T) / V, gde je Q toplotno opterećenje, T je razlika u temperaturi na ulazu i izlazu kotla, V je brzina tečnosti.

Toplotno opterećenje

U početnoj fazi, ovaj parametar odgovara indeksima snage, međutim, sa grananjem cevovoda, vrijednost se može promijeniti. Međutim, u većini privatnih kuća elementi su povezani u nizu, stoga se smanjenje poprečnog preseka obično ne vrši. Ako su cevi sistema odvojene, onda ukupni rezultat treba podeliti sa brojem grana.

Temperaturna razlika

U ovom slučaju, indikatori se mere na ulazu i izlazu. Nakon utvrđivanja dva parametra, manji se oduzima od većeg broja. Na primer, ako je na izlazu iz kotla temperatura 95 stepeni, a na suprotnom ulazu - 65, onda se ova razlika računa na sledeći način: 95-65 = 30 stepeni.

Brzina tečnosti

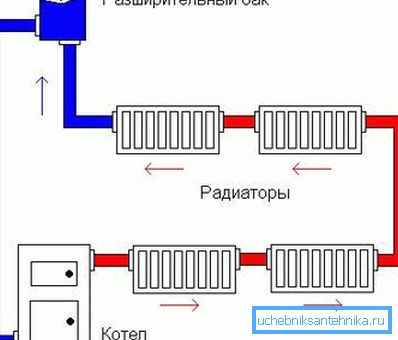

Cirkulacija tople vode u sistemu može doći zbog razlike u temperaturi i uz pomoć posebne pumpe, ali brzina bi trebalo da bude u opsegu od 0,8-1,5 m / s.

Ako su vrednosti prekoračene, u cevovodima mogu uticati na šumove, što negativno utiče na uslove života. Premala brzina može izazvati blokadu vazduha.

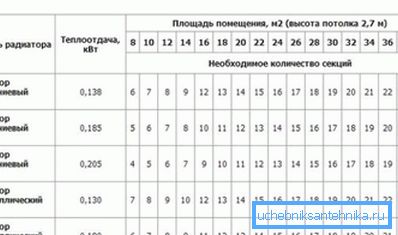

Broj odeljaka radijatora

Dobijaju se tačni proračuni uzimajući u obzir zapreminu zagrejane prostorije. Prvo, utvrđuje se ukupna potražnja topline, nakon čega se izračunava broj sekcija. Rezultat može biti podijeljen na odvojene dijelove ako planirate instalirati nekoliko baterija u različitim dijelovima prostorije.

Sledeće su specifične kalkulacije za prostor veličine 35 metara i visinu plafona 270 cm.

Takvo uputstvo omogućava dobijanje prilično tačnih rezultata.

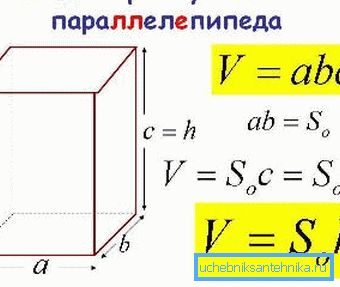

1. Prvo morate znati zapreminu prostora, za koju se množite glavni parametri - dužina, širina i visina. Kao rezultat, trebalo bi da bude približno sledeći primer: 3 * 5 * 2,7 = 40,5 cu. m
2. Sada biste trebali saznati potrebnu toplotu za zagrijavanje sobe. SNiP preporučuje raspodelu oko 41 vati po kocki. S tim u vezi, glasi: 41 * 40,5 = 1660,5 vati.

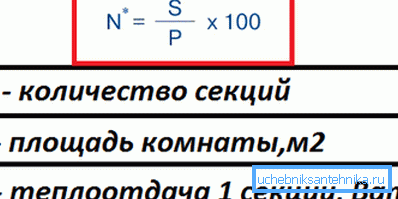

3. U završnoj fazi, rezultat ostaje podeljen snagom jednog dela radijatora. Neka ovaj parametar bude jednak 170 vati. Rezultat je: 1660.5 / 170? 10 sekcija.

Obratite pažnju! Pravilno izrađeni proračuni pružaju mogućnost ne samo da obezbeđuju prostoriju toplotom, već i da uštede, jer je cena nekih vrsta radijatora za sisteme grejanja prilično visoka, posebno kod bimetalnih kolega.

Kao zaključak

Proučavajući predstavljene materijale od početka do kraja, pojedini programeri će moći da razumeju kako da računaju grejanje kuće samostalno neposredno pre glavnog posla. U fazi instalacije, neophodno je samo instalirati sistemske elemente na odgovarajuća mesta i povezati se sa glavnim izvora toplote. Za upoznavanje sa drugim podacima predstavljen je poseban video.
