Kako izračunati broj sekcija radiatora: standardne,

U ovom članku ćemo naučiti kako izračunati broj segmenata radijatora. Štaviše, razmatramo kako da skratimo grejač u dužini ili obrnuto, kako ga povećati. Tema članka je od velikog značaja, pošto pravilan izbor dimenzija uređaja za grijanje omogućava stvaranje optimalnih uslova za udoban život u datoj prostoriji.

Naravno, intenzitet grijanja nosača toplote može se kontrolisati termostatima, a cena je visoka. Ali, nažalost, instalacija takvih uređaja u većoj mjeri je opravdana u autonomnim, a ne u centralizovanim sistemima. Štaviše, ako je dužina baterije izabrana da bude kraća nego što je potrebno, neće biti lako ispraviti situaciju sa termičkom glavom.

U ovoj situaciji, jedino efikasno rešenje bilo bi ispravno izračunati broj segmenata radijatora.

Kriteriji koji utiču na brojanje

Prije izračunavanja potrebnog broja dijelova radijatora, neophodno je odrediti kriterijume koji mogu na jedan ili drugi način uticati na rezultat izračunavanja.

Među ovim kriterijumima primećujemo sljedeće:

• Površina sobe, kako bi se zagrejala velika prostorija, biće potrebni uređaji za grijanje sa impresivnim standardnim dimenzijama;
• Visina plafona, kao što je veći plafon, veći prenos toplote će biti potreban od radijatora;
• Razdaljina koja prag stoji iznad baterije. Što je veća ova daljina, veća je snaga potrebna za postizanje neophodnih parametara konvekcije;
• Udaljenost od vrha baterije do ivice praga i udaljenosti od donje ivice grijača do poda;
• Vrsta materijala koji se koristi u proizvodnji grejača, jer se različiti metali i legure razlikuju u različitim parametrima toplotne provodljivosti.

Online kalkulator za izračunavanje broja sekcija radiatora je softver koji, obradom unetih podataka, daje prosečne rezultate.

Ali, nažalost, većina gorenavedenih kriterijuma online prijave ne uzima u obzir. Zbog toga, kako ne bi koristili prosečne podatke, mi ćemo pokušati da izvršimo proračune sopstvenim rukama.

Standardna metoda izračunavanja

Kako izračunati koliko vam je potreban radijator? Postoji nekoliko više ili manje efikasnih načina za izvođenje proračuna.

Razmotrite standardni način:

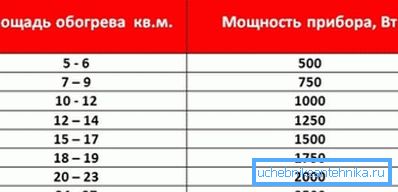

• U skladu sa standardima datim u SNiP, kako bi zagrejali 1 m? Prostor za bateriju treba da radi na nivou snage od 100 vati. Samo u ovom slučaju možete računati na ugodnu životnu sredinu;

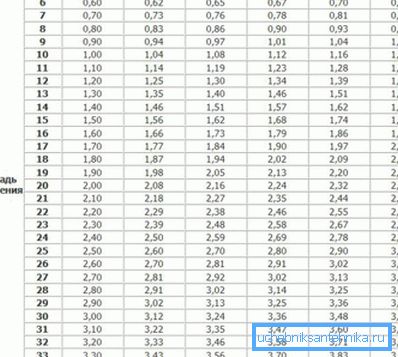

• Za izračunavanje, može se primijeniti sljedeća formula za izračunavanje dijelova radijatora: S * 100 / P. Ovde P je snaga svakog segmenta radijatora (parametar se meri u vatima), S je površina sobe (mereno u kvadratnim metrima);

Važno: Ako je većina zidova u prostoriji spoljna, onda kada izračunavamo, koristimo faktor povećanja, koji iznosi 1.2. Zbog toga će se rezultujući broj segmenata morati pomnožiti sa 1,2, a rezultat će biti zaokružen do najbližeg celog broja.

• Ako se ugradnja grejača vrši u prostoriji sa visinom plafona od 3 metra ili više, potrebno je više prenosa toplote kako bi se osigurala normalna konvekcija. Prema tome, prethodno predložena formula će biti irelevantna;
• U ovom slučaju, preporučljivo je primijeniti sljedeću formulu: S * H ​​* 40 / P. U ovoj formuli, S je prostor sobe (mereno u kvadratnim metrima), P je snaga svakog segmenta (mereno u vatima), a H je visina plafona (merena u metrima).

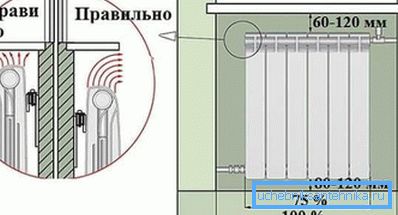

Da bi izračunavanje broja odeljaka radijatora korišćenjem prethodno predloženih formulara bilo ispravno, baterija mora biti instalirana na sledeći način:

1. Od dna grejača do poda, razmak ne sme biti manji od 8, a ne više od 12 cm;
2. Rastojanje od podizača do grejača mora biti najmanje 30 cm.

Približna metoda izračunavanja

Razmislite kako izračunati dijelove radijatora koristeći pojednostavljenu metodu. Na osnovu prosečnih parametara serijskih baterija, može se pretpostaviti da u prostoriji sa visinom plafona od 2,5 m jedan segment može zagrejati površinu ne više od 1,8 m ?.

Prema tome, uputstva za proračun su sledeća:

• Pomnožite dužinu sobe za širinu i dobijete površinu;
• Zatim podijelite rezultirajući broj za 1.8 i saznajte koliko je dijelova potrebno u sobi;
• Ako je prostorija velika i ima nekoliko prozorskih otvora, podijelite rezultirajući broj po broju otvora i saznajte koliko radijatora i s kojim veličinama morate instalirati u prostoriji.

Važno: Približni način izvršenja proračuna je ispunjen netačnostima, jer ne uzima u obzir mnoge faktore koji mogu uticati na stepen prenosa toplote. Zbog toga se ovaj metod rijetko koristi. Rezultat koji se dobije iz približne proračuna treba zaokružiti do najbližeg celog broja.

Metoda volumetrijske kalkulacije

Koristeći ovu metodu, možete samostalno izvršiti izračunavanje dijelova radijatora. Prvo morate izračunati zapreminu sobe. Da biste to uradili, razmislite o površini i pomnožite ga za visinu plafona.

Prema statistikama, jedan segment srednje veličine baterije (snage do 200 W) može zagrejati do 5 m ?. Dakle, uzimamo u obzir volumen prostorije i podelimo ga na 5. Zbog toga dobijamo potreban broj odeljaka radiatora.

Uređaji za grejanje predstavljeni na prodaji mogu imati ne samo sekciju, već i panelnu konstrukciju. Kako, u ovom slučaju, odrediti parametre radijatora?

U stvari, sve nije tako teško:

• Izvršite računanje dijelova radijatora prema jednom od gore navedenih šema;
• Dalje, rezultujući broj se pomnoži sa širinom sekcije (u prosjeku 9-10 cm) i dobijamo dužinu grijača;
• Nakon toga, bateriju panel panela biraju za 10% više od rezultata dobijenog tokom izračunavanja.

Kako skratiti ili rampići grejač u dužini

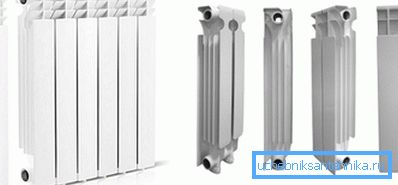

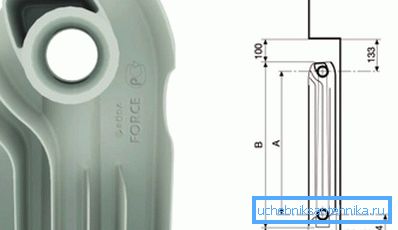

Dizajn svih segmentnih baterija je sličan, bez obzira na materijale koji se koriste u njihovoj proizvodnji. Montaža sekcija se vrši pomoću specijalnih metalnih bočica.

Bradavice su vrsta ugradnje napravljene u obliku šupljeg cilindra, na kojem su spoljne niti sa obe strane. U sredini bradavice postavljena je elastična polimerna zaptivka odgovarajućeg prečnika.

Za livene gvožđe, koristi se bradavica sa spoljnim prečnikom od 30 mm, a za bimetal i aluminijum sa prečnikom od 25 mm. Dva pola bradavice se uvijaju u susedne segmente.

Da bi skratili ili, naprotiv, produžili bateriju, potreban je poseban ključ. Unutar bradavice postoje posebni žljebovi za koje se ključ drži tokom procesa instalacije.

Pošto su bradavice za liveno gvožđe veće 5 mm od bradavica za bimetale i aluminijum, ključevi imaju različitu veličinu radnog dijela. To jest, za liveno gvožđe, ključ je veći, a za bimetale i aluminijum koristi se ključ sa manjom veličinom radnog dela.

Spoljno, ključ je metalna šipka sa jedne strane, na kojoj su spojnice zavarene u obliku krsta, koje se uklapaju u žlebove na bradavici. Na zadnjem kraju ključa, glava je zavarena rupom za ogrlicu ili sa zarezima za ključem.

Važno: Danas možete kupiti domaće ključeve, ali bolje je koristiti proizvodnju fabrike alata. Na fabričkom alatu, duž cele dužine šipke, postoje rizici, razmak između kojih odgovara širini segmenta.

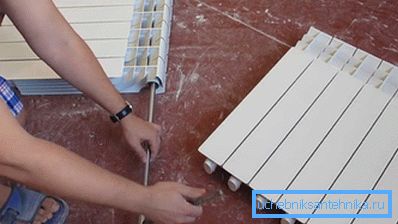

Uputstva za demontažu i montažu radijatora su sledeća:

• Umetnite ključ za radni kraj u vrhu u gornjem i donjem ulazu, za što više rezova kao za segmente planiramo skratiti grijač;
• Osetite žlebove pomoću ključa, okrenite nipple u smeru suprotnom od kazaljke na satu;
• Produženje se vrši u obrnutom redosledu. Pred-rukom navrtajte bradavicu u uhode baterije i stavite na zaptivku;
• Zatim se naslonimo na odeljak bradavice;
• Umetnite ključ i okrenite bradavicu tako da je urezana u odeljak koji se može sklopiti. Činjenica da je bradavica zauzela pravu poziciju može se razumeti rizikom i povećanim naporom na ogrlici.

Zaključak

Sada znate kako izračunati potreban broj sekcija i kako sastaviti bateriju odgovarajuće veličine. Više korisnih informacija možete pronaći tako što ćete gledati video u ovom članku.
