Kako izračunati broj delova aluminijumskih radijatora

Aluminijumski radijatori za grejanje su stekli veliku popularnost među kupcima zbog brojnih prednosti, ali kako bi se prostorija zagrejala što je moguće efikasno potrebno je izvršiti kompetentan proračun potrebnih toplotnih izlaza kako bi se utvrdilo koliko sekcija treba raditi u radijatoru. U ovom procesu nema ništa teško, glavna stvar je sprečiti pogreške i uzeti u obzir sve važne nijanse, sve o ovome ćemo razmatrati u ovom članku.

Na fotografiji: ako su sve kalkulacije učinjene ispravno, onda će vaša kuća uvek biti topla.

Za i protiv ove opcije

Za početak ćemo pogledati kako se aluminijum razlikuje od drugih opcija. Važno je da se ovaj materijal uklapa u vaš sistem, u protivnom će se komunikacije razbiti za kratko vrijeme. Počnimo sa pozitivnim faktorima:

Odlična toplotna disipacija Ovo je jedna od najefikasnijih opcija, koja vam omogućava da veoma brzo zagrejete prostoriju, oko polovine toplote emituje zračenje, a konvekcija daje istu količinu. Energetska efikasnost će biti vrlo visoka, pa će se troškovi grejanja smanjiti, posebno ako ste ranije imali stare proizvode od livenog gvožđa.
Laka težina Ovaj faktor takođe treba dodirnuti, jer to čini jednostavnije instaliranje radijatora svojim rukama, a opterećenje na zidovima se smanjuje. Nema potrebe za upotrebom masivnih zagrada i duboko bušenje, zbog male težine, dizajn može biti jednostavniji
Tačnost podešavanja Zbog niske termičke inercije, možete vrlo precizno regulisati temperaturu u sobi, a uvek će se držati na postavljenom nivou. Najvažnije je staviti visoko kvalitetne jedinice za podešavanje, bolje je ako su to elektronske verzije koje vam omogućavaju da postavite indikatore do vremena i dana u nedelji.
Demokratska vrijednost Niska cena je jedna od glavnih prednosti ove opcije, pošto su proizvodi dostupni širokom spektru kupaca. Treba napomenuti da ne bi trebalo da kupujete najjeftinije radijatore, jer njihov kvalitet često izaziva puno pitanja

Obratite pažnju! Najbolje je kupiti proizvode poznatih proizvođača, čiji kvalitet je dobro poznat kupcima i specijalistima. Ali čak i ako morate kupiti proizvode brenda sa kojima niste poznati, najlakši način provjeriti će biti težine, odjeljak treba težiti više od 1 kg, a generalno je tačan princip "što bolje" tačno, gornji proizvodi mogu težiti do jedne i po kilogram.

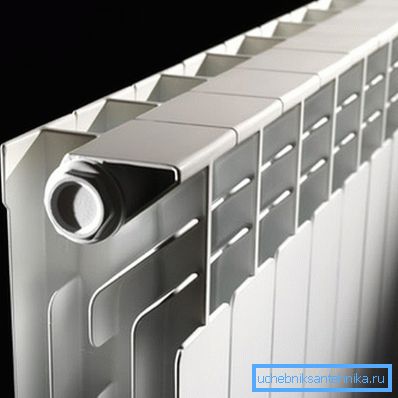

Poznati proizvođači ne uštedu na materijalu - elementi odlivaka su uvek masivni i izdržljivi

Sada da govorimo o nedostacima proizvoda:

  • Zahtevi za kvalitet rashladnog sredstva - povećana kiselost, prisustvo čvrstih čestica može oštetiti unutrašnju strukturu odseka i izazvati koroziju. Zbog toga tečnost u sistemu treba da bude čista sa pH od ne više od 7-8, samo na taj način možete garantovati izdržljivost grejnih elemenata.
  • Maksimalni pritisak u sistemu ne bi trebao biti veći od 16 atmosfera, zapravo, to je dovoljno za većinu sistema, ali sa hidrauličnim šokovima koji se javljaju u centralizovanim komunikacijama, radijatori mogu propasti.
  • Aluminijumski elementi se ne mogu kombinovati sa bakrom, jer će na ovom mjestu biti nasilni proces korozije koji može uništiti materijal za samo godinu dana.

Na osnovu navedenog, može se zaključiti da su proizvodi od aluminijuma odlični za privatnu zgradu sa individualnim sistemom grejanja, u stambenim zgradama bolje je ne koristiti ih, pošto se vjerovatno javljaju pitanja o kvalitetu nosača grejanja i pritisku u sistemu.

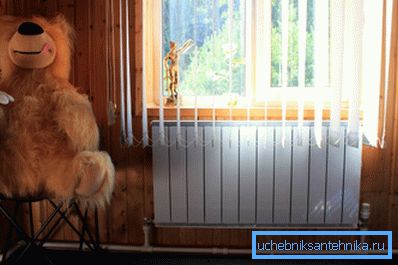

Aluminijski radijatori su dobri za upotrebu u privatnoj kući.

Karakteristike procijenjenog posla

Izračunavanje broja sekcija aluminijumskih radijatora je odgovoran proces, pa obratite pažnju na ovo pitanje, važno je uzeti u obzir sve faktore kako bi rezultat bio u skladu sa stvarnošću što je više moguće.

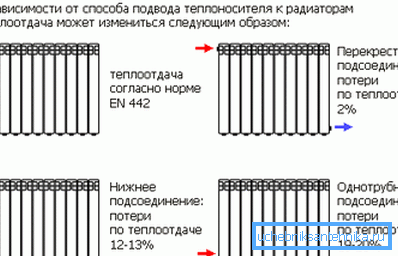

Čak i način povezivanja značajno utiče na prenos toplote.

Važni faktori

Prije svega, morate se baviti nizom nijansi, jer je nemoguće precizno izračunati broj sekcija aluminijskog radijatora bez uzimanja u obzir, razmotriti najvažnije i značajnije:

  • Karakteristike vašeg regiona, ovde, prije svega, potrebno je uzeti u obzir dužinu hladnog perioda godine, najnižu temperaturu u sezoni i dominantni pravac vjetra. Nije tajna da na jugu trebate mnogo manje troškova grijanja nego u sjevernim područjima, pa je važno izvršiti obračun za vaše mjesto boravka.
  • Kvalitetna izolaciona struktura - što je bolje, manje gubitaka toplote će biti i manje toplotne energije će biti potrebno za grejanje. Na donjem dijagramu se vidi koliko je toplota izgubljena u zgradama bez dodatne toplotne izolacije, ali ako izolirate sve površine i ugradite prozore sa dvostrukim zastakom energije, brojke će se smanjiti za pola ili čak tri puta.

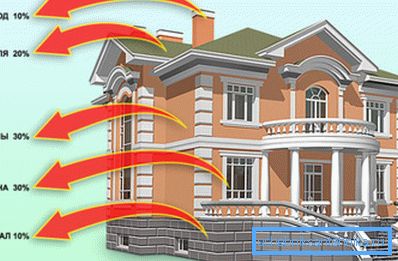

Kao što vidite, bez kvalitetne izolacije potrošite puno novca na ulično grejanje.
  • Broj spoljašnjih zidova takođe se uzima u obzir. u zatvorenom prostoru, ako ih ima dvoje, onda je potrebno dodati još 25-30% snage radijatora. Svaki prozor povećava potrošnju toplote za oko 10% (nove strukture za uštedu energije za 5%).
  • Sobe sa prozorima okrenutim prema sjeveru i sjeveroistoku gube više toplote. Zbog toga je potrebno dodati rezultatu kalkulacija 10% da bi nadoknadili gubitke toplote.
  • Treba zapamtiti da lokacija radijatora u niši smanjuje prenos toplote za 5-10%, u zavisnosti od dubine, ne smijete stavljati previše široke prozore, jer krše proces konvekcije i značajno smanjuju efikasnost radijatora.

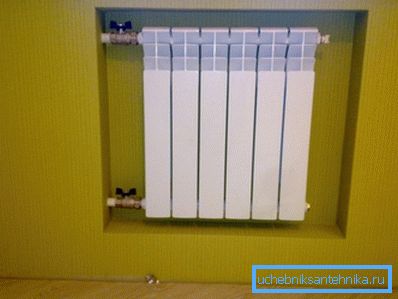

Ovaj aranžman smanjuje efikasnost za najmanje 5%.

Još jedna bitna nijansa je prisustvo ekrana na radijatoru, u zavisnosti od vrste konstrukcije, prenos toplote može se značajno smanjiti, a ponekad gubici iznosi 15%, pa je bolje da ne zatvaraju ploče radijatora sa bilo kojim vanzemaljskim elementima.

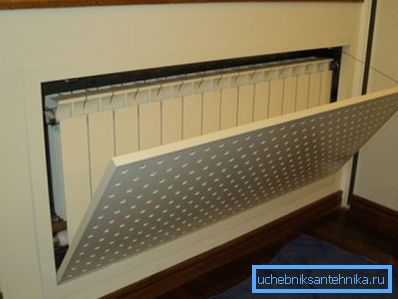

Zatvaranje ekrana radijatora - nije najbolje rješenje

Projektovanje

Na mnogim resursima preporučuje se izračunavanje broja sekcija aluminijskog radijatora po površini, ali ova opcija nije tačna, mnogo je efikasnije za izračunavanje zapremine, instrukcije za rad su sljedeće:

  • Da bi se započelo, izmjerene su dužine, širine i visine, dobijene brojke u metrima se umnožavaju zajedno, dobija se volumen sobe u kubnim metrima.

Obratite pažnju! Prema normama SNiP-a potrebno je 41 W toplotne energije po kubnom metru konvencionalnog prostora, za izolovane varijante ta brojka je 34 W, a iz ovih vrijednosti treba nastaviti raditi.

  • Pretpostavimo da imamo 3x5 sobu sa visinom plafona od 3 metra, računamo zapreminu, dobijamo 45 m3, pomnožimo ovu cifru za 41, dobijemo 1845 W, ako je zaokruženo, to će biti 1,9 kW.
  • To nije sve, sada prema dokumentima o proizvodima koje gledamo u prenosu toplote jednog odeljka, recimo da je 180 W pri temperaturi rashladne tečnosti od 90 stepeni. A ako najčešće imate temperaturu od 60 stepeni, onda će stvarna brzina prenosa toplote biti manja od jedan i po puta i biti 120 vati - ovo je realnija slika.
  • Sada se izrađuju sekcije aluminijumskih radijatora: 1845 vati podijeljenih sa 120, uzimajući u obzir zaokruživanje dobijamo 16 sekcija, ako postoje dva prozora, možete dodati još dvije jedinice, i preporučljivo je baciti bar još dva elementa na slabo zagrejane zidove. Kao rezultat, dobijamo dva radijatora od 10 sekcija, koja su najbolje postavljena ispod prozora.

Ako pravilno izvršite izračunavanje, onda nema potrebe da brinete o toploti u kući, imate dovoljno snage i kada sistem dostigne maksimalne performanse, čak će i najniže temperature preterati.

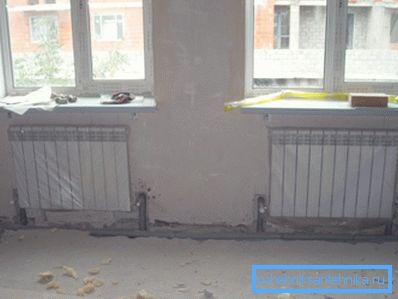

Ovako će komunikacija izgledati nakon sastanka.

Zaključak

Nije toliko teško izračunati koliko je odseka potrebno za jednu ili drugu prostoriju, a ako sumnjate u rezultat, dodajte marginu od 20-30% snage, to neće biti gore, pogotovo što termostat podešava temperaturu. Video u ovom članku će pomoći da se detaljnije shvate neke od važnih osobina.
