Kako izgraditi dimnjak za gasni kotao: red proizvodnog

Jedan od potrebnih elemenata bilo kog sistema grijanja u privatnoj kući je kotao. Ova jedinica, bez obzira na gorivo koje se koristi u njemu, mora biti instalirano u skladu sa određenim zahtevima, što garantuje ispravnost i sigurnost njegovog rada.

Razmislite kako opremiti dimnjak za gasni kotao, jer upute za ugradnju imaju neke poteškoće i nijanse.

Dizajn funkcije

Pre nego što instalirate dimnjake za gasne kotlove, morate da izaberete, kupite i instalirate sam uređaj. Geometrijske dimenzije i druge karakteristike dimnjaka zavise od tehničkih karakteristika uređaja za grejanje (pogledati i članak Cevi i fitinge polutilena sa vezom: tehničke karakteristike i mogućnosti ugradnje).

Razmotrite glavne nijanse koje treba uzeti u obzir prilikom dizajniranja:

1. Najčešći krugovi dizajni. Međutim, niko ne zabranjuje korišćenje dimnjaka za kotlove sa kvadratnim poprečnim presekom. Glavni zahtev - unutrašnja zapremina dimnjaka mora biti veća od komore za sagorevanje kotla.

Ako odlučite da ostanete na okrugli cev, a zatim da odredite njegovu unutrašnju jačinu zvuka, morate znati unutrašnji prečnik proizvoda. Ako na oznakama nije naznačeno, onda je za njegov proračun potrebno odvojiti debljinu zidova cevi od spoljnog prečnika.

Zatim se dobijene vrednosti zamenjuju u formuli:

S =? * d_interni * L

Gde je d_interni - unutrašnji prečnik korišćene cevi;

L je dužina dimnjaka.

Obratite pažnju! Cev za kotao na gas od dimnjaka treba da bude širi od utičnice. U suprotnom, može biti teško prikačiti kotao i izduvni sistem.

1. Visina dimnjaka zavisi od toga koliko će biti daleko od grebena krova.

Ovdje je sljedeći odnos:

• rastojanje do 1,5 metra - gornji rez cijevi mora biti duži najmanje 50 cm;
• rastojanje od 1,5 do 3 metra - gornji sečak može biti ispružen sa grebenom ili višim;
• udaljenost od više od 3 metra - u ovom slučaju potrebno je nacrtati liniju koja je 10 stepeni ispod horizontalne linije koja se vuče kroz najvišu tačku krova (dimnjački dio ne bi trebao biti niži od njega).

Ako se, nakon izračunavanja unutrašnjeg volumena cevi, ispostavilo da njegov prečnik nije dovoljan, ne bi trebalo da uzimate mnogo detalja, jer će njegova cena biti mnogo veća. Preporučljivo je samo malo povećati dužinu konstrukcije.

Samostalna instalacija dimnjaka

Izbor opcije smještaja

Dimnjaci za gasne kotlove nisu suviše složeni sistemi, ali kada ih instaliramo svojim rukama, trebalo bi da uzmete u obzir mnoge nijanse. U suprotnom, kotao ne funkcioniše ispravno, što može dovesti do njegovog raspada, au nekim slučajevima - akumulaciji izduvnih gasova u prostoriji i trovanja ljudi.

Pre nego što nastavite sa izgradnjom ili instalacijom, treba da izaberete mesto gde će se cev urediti.

Postoje dve glavne opcije:

• unutar kuće;
• van zgrade.

I prva i druga opcija imaju svoje prednosti i mane.

Razmotrite karakteristike unutrašnje instalacije:

• ako dimnjak za kotao na čvrsto gorivo prolazi kroz zagrejane prostorije, neće biti potrebno dalje grijanje;
• postoji opasnost od prenosa izduvnih gasova i njihovog paljenja;
• Elementi dimnjaka teže se instaliraju i popravljaju u slučaju kvara.

Ako odlučite da instalirate izduvni sistem izvan kuće, postoje i prednosti i slabosti:

• takav dimnjak je potpuno bezbedan tokom rada;
• njegov dizajn je manje komplikovan za instalaciju;
• cev se lako popravi u slučaju oštećenja ili smanjenja pritiska;
• Prilikom izbora ove opcije, potrebno je unapred odlučiti šta izolirati kotlovski dimnjak, jer njegovo zamrzavanje u zimskom periodu ne bi trebalo dozvoliti u svakom slučaju.

Komponente dimnjaka

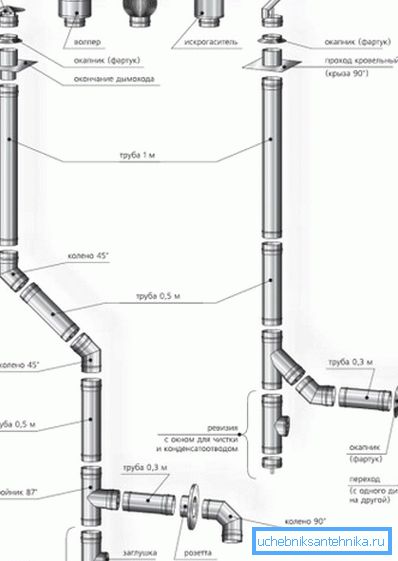

Cev za uklanjanje proizvoda sagorevanja iz kotla, radeći na prirodnom gasu, sastoji se od sljedećih obaveznih dijelova:

• adapter koji povezuje izlaz kotla sa ispusnom cevom;
• tee sa revizijom, opremljenim opremom, koja je neophodna za uklanjanje kondenzirane vlage;
• pričvršćivači - stezaljke i zagrade;
• slavine (ako je potrebno) - moraju se montirati na rastojanju od najmanje 2 metra od grejnog elementa, u suprotnom moguća je smanjenje potiska;
• tranzicijske cijevi;
• cijevi;
• konični vrh.

Obratite pažnju! Cev za gasni kotao mora imati konusni kraj. Zabranjene su ugradnje konvencionalnih pregrada i poklopaca. U ekstremnim slučajevima, rez se može ostaviti potpuno nezaštićenim.

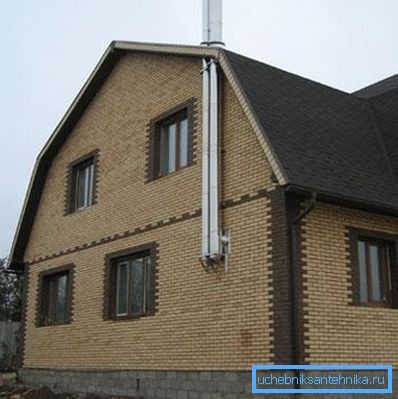

Instalacija spoljnog dimnjaka

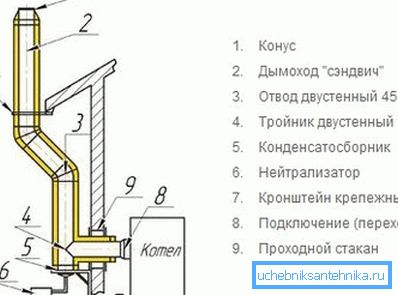

Postupak za ugradnju izduvnog sistema izduvnih gasova koji se nalazi izvan kuće je sljedeći:

1. Adapter se stavlja na gasnu kotao, koji će proći kroz zid. Trebalo bi da se čvrsto spoji u zid, pa pre nego što napravite rupu nekoliko puta pažljivo proverite sve dimenzije i primenite oznake.
2. Kroz zid dimnjaka se prikazuje spolja. Svi elementi u kontaktu sa ciglom (betonom) moraju biti pažljivo izolovani.
3. Spolja revizija je pričvršćena na odlazni segment sa stubom na njoj.
4. Montirana cev željene visine. Da biste to uradili, koristite potreban broj pre-kupljenih veza. Celokupna konstrukcija je pričvršćena na zid kuće sa stezaljkama sa zagradama. Rastojanje između susednih spajaja ne bi trebalo da bude manje od 2 metra.
5. Čim dimnjak dostigne željenu visinu, konusni vrh se stavlja na poslednji element.
6. Svi zglobovi trebaju biti dodatno zategnuti pritiskom creva ili čeličnom žicom.
7. Preporučljivo je cijepiti boju bojom koja će zaštititi materijal od korozije i dati cijevi atraktivnijim izgledom.

Za postavljanje cevovoda poželjno je koristiti posebne višeslojne cijevi koji ne zahtijevaju dodatnu izolaciju. U suprotnom, sami treba voditi računa o izolaciji.

Ugradnja unutrašnjeg dimnjaka

Za razliku od prethodne gradnje, ovde prije početka rada potrebno je izvesti neke pripremne aktivnosti:

• obeležite podne krovove i krov na mjestima gdje će budućni dimnjak proći;
• isecite rupice na pravim mestima (sve dimenzije treba pažljivo provjeriti kako bi se cijev adaptera ubacila čvrsto moguće).

Sama procedura instalacije je sledeća:

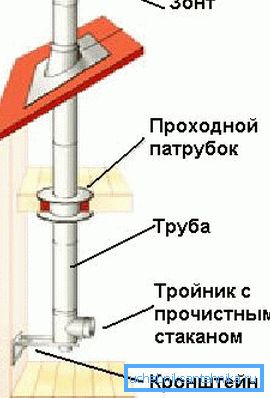

1. U izlazu kotla se priključujemo posebnim adapterom.
2. Na to je pričvršćena revizija sa poklopcem, što je neophodno za čišćenje dimnjaka, a zatim je ugrađen glavni nosač sa metalnim pločama, koji će poslužiti kao osnova za celu strukturu.
3. Cev postavljamo pomoću direktnih komponenti i drugih potrebnih adaptera (laktova).
4. Na mjestima gdje cijev prolazi preklapanjem, potrebno je koristiti posebne cijevi.
5. Tačke ulaska i izlaska cevi sa plafona treba zaštititi metalnim limovima, čiji prečnik treba biti nešto veći od prečnika dimnjaka.
6. Sve spojeve treba dodatno ojačati vijcima ili pričvršćenim čeličnom žicom.
7. Struktura je pričvršćena na zid uz pomoć zagrada.

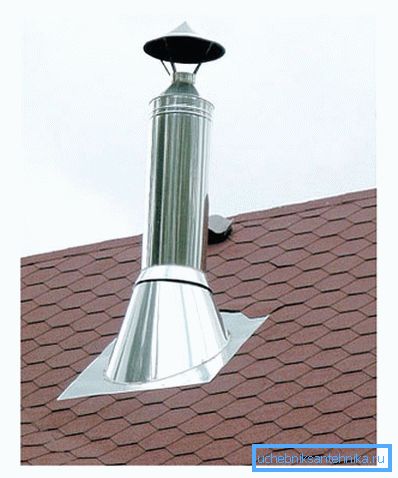

8. Gornji presjek cevi mora biti zaštićen posebnom mlaznicom u obliku konusa koja sprečava padavine i vjetar ne ulaze u cijev.

Mere izolacije dimnjaka

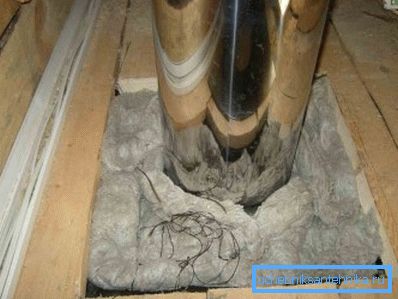

Lokacije gde je izduvni sistem u kontaktu sa materijalima koji se lako mogu zapaliti treba pažljivo izolirati. Da bi se to uradilo, upotrebljena cev mora biti pažljivo obložena sa svih strana bazaltom, izolacijom metalne folije i vatrostalne smeše. Podovi mogu biti dodatno zaštićeni mineralnom vunom.

Ne zaboravite da proverite nejasnoću šavova. Da biste to uradili, možete pripremiti rastvor sapuna i primijeniti ga na zglobove. Pojava mehurića će ukazati na prisustvo rupa koje moraju biti zapečaćene.

Zaključak

Dimnjak za gasni kotao u privatnoj kući je veoma važan detalj. To zavisi ne samo od ispravnosti i efikasnosti sistema grejanja, već i od sigurnosti ljudi u kući (vidi i članak Spojnice za polietilenske cevi: 6 glavnih tipova).

Više detalja o instalaciji različitih ventilacionih i izduvnih sistema možete naći u video snimku ovog članka.
