Kako ispravno vezati kotao za grejanje

19-01-2018
Grijanje

Jedan kotao ne može vam pružiti toplotu u prostoriji, jer je ovo neophodno učiniti vezivanjem. Zatim, toplota koju generiše može da protiče kroz cevovode do uređaja za grejanje, što će ga dati u atmosferu prostorija. Treba napomenuti da se shema cevovoda može razlikovati u zavisnosti od tipa kotla za grejanje koji se koristi u sistemu, njegove instalacije i dostupnosti dodatne opreme. Stoga, imajte na umu da ne postoje univerzalne opcije.

Vezivanje kotlova za grejanje različitih vrsta

Izbor cevi

Svaki materijal ima svoje karakteristike koje utiču na njegove performanse. Pri izboru cevi za vezivanje kotlovnice obratite pažnju na njihove termičke izolacije, koje teškoće mogu nastati tokom instalacije i da li je cijena proizvoda ispravna za vas.

Pričvršćivanje bakarnih cevi za grejanje kotlovskog gasa

Razmotrite najpopularnija rešenja:

Polipropilen Idealan materijal za proizvodnju trake, iako ima i nedostatke.

Prednosti:

  1. Jednostavna instalacija, za montažu sa opreme potrebna vam je samo posebna lemilica i set ključeva.
  2. Izgled sistema grejanja za kuću zajedno sa instalacijom dodatne opreme vrši se u roku od jednog dana, maksimalno sedmično.
  3. Materijal je otporan na zagrevanje, jer je ojačano fiberglasom, što stvara okvir, štiti cevi od ekspanzije kada se zagreje.
  4. Niska toplotna provodljivost polipropilena, tako da se nosač toplote približava radijatoru skoro bez gubitka.
  5. Brza cirkulacija rashladnog sredstva, jer unutarnji glatki deo cevovoda ne formira depozite.
  6. Životni vek cjevovoda je više od 20 godina.

Nedostatak je maksimalna temperatura rashladnog sredstva do 95 ° C.
Bakar Rad na obradi zahteva određeni profesionalizam. Cijena materijala je velika. Prednosti bakarnog cjevovoda:
  1. Dobra toplotna disipacija - prostorija se zagreva ne samo radiatorima, već i cevima.
  2. Materijalu ne treba puno toplote za grejanje.
  3. Otporno na koroziju. Nakon nekog vremena, materijal se može pokriti tankim slojem oksida, što ne utiče na njegovo funkcionisanje.
  4. Ne plaši se zamrzavanja zbog njegove plastičnosti, za razliku od cevi od polipropilena ili čelika, koje se raspale.

Nedostaci:

  • ne može se instalirati u zidu;
  • zahteva pouzdanu izolaciju, pošto je električna struja za materijal štetna.
Polipropilenske cevi za grejanje na kotlovima

Kotao na čvrsto gorivo

Dizajn opreme i njegov princip rada utiče na priključak na sistem grejanja. Treba napomenuti da istovremeni obujam čvrstog goriva i električnog kotla ima svoje nijanse, utičući na njihov rad i performanse.

Razmotrimo detaljnije kako bi kotao na čvrsto gorivo trebalo da bude vezan sopstvenim rukama:

  1. Temperatura povratka ne može biti ispod "rosišta" ili 55 ° C. Inače će doći do velike količine kondenzacije. Iz tog razloga preporučujemo da napravimo vezivanje dvostrukog kotla na čvrsto gorivo sa bakrom, što je mnogo bolje od polipropilena. Ima veću toplotnu provodljivost, tako da će smanjiti količinu kondenzata.
Kako pravilno povezati kotlove na čvrsta goriva
  1. Ako je potrebno, možete povezati nekoliko kotlova na jednu mrežu, koja će zahtijevati dodatnu opremu.. Na primer, akumulator toplote će biti potreban kada se vezuju dva kotla na čvrsta goriva od drveta. Ova šema je dugo korišćena na Zapadu, što vam omogućava da uštedite višak toplote u posebnom rezervoaru, podsećajući na termo. Kada temperatura rashladnog sredstva pada, toplota počinje da izlazi iz rezervoara. Takođe je neophodno obezbediti u ovom slučaju dva ventila - termomiks, toplotni nosač koji sprečava pregrevanje i subverzivni. Iako će instalacija akumulatora zahtijevati dodatne troškove, na kraju će sve investicije platiti za sebe prilično brzo zbog ekonomičnosti potrošnje goriva.

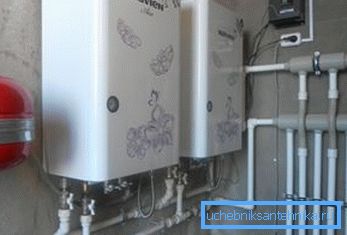

Vezivanje električnog kotla za grijanje cevima od polipropilena
  1. Upotreba za vezivanje polipropilenskih cevi je moguća pod određenim uslovima.. Na primer, oni bi trebali biti otporni na toplotu i ojačani, jer će rashladna tečnost uvek imati temperaturu veću od 60 ° C. Dobro dokazani proizvodi sa optičkim vlaknima sa aluminijumskim štapovima. Istovremeno, uputstva za instalaciju ne zahtijevaju, kao što je slučaj sa bakrom, korištenje električne izolacije i zatezne petlje.

Gasna oprema

U ovom slučaju ne postoje gotova rešenja, jer sve zavisi od upotrebe opreme za grejanje vode, kao i broja individualnih sistema grejanja.

U nastavku nude vam preporuke stručnjaka:

  1. Grijani pod i radijatori. U tom slučaju, kotao za grejanje na gas bi trebalo strogo vezati pomoću hidrauličke igle ili kolektora za distribuciju vode. Kotao zagreva tečnost za hlađenje, a cirkulaciona oprema koja je ugrađena u njega pritiska direktno u području od njega do kolektora. Nakon strelice, koriste se dodatne cirkulacione pumpe za svaki krug grejanja.
Na slici - šema uključenja u sistem grejanja kotla sa dvostrukim krugovima
  1. Vezivanje zidne opreme bakarnim cijevima vrši se prema izračunanom poprečnom preseku cjevovoda. Isto važi i za cevi od polipropilena. Međutim, ako je za grejanje 60 m2 kućišta presek bakarne cevi 20 mm, prečnik polipropilena mora biti u rasponu od 25-32 mm.
  2. Instalacija akumulacionog rezervoara je inovacija, ali do sada nije postala široko rasprostranjena. U ovom slučaju, preporučuje se da ga koristite za vezivanje kotla podnog gasa u slučaju korištenja lijevog gvožđa. Oni se plaše oštarog smanjenja temperature, a akumulator grejanja omogućava da se ovi vrhovi izbacuju.
  3. Za vezivanje montiranog kotla na gas sa 2 kruga, nije potrebna dodatna oprema. Dizajn i potpuno opremljen. Samo treba da povežete uređaj sa radijatorima sistema grejanja kod kuće. Kada se vezuje kotao na plinski zid sa jednim petljom od polipropilena do sistema grejanja kod kuće, rad se obavlja na sličan način. Samo u ovom slučaju uzima se u obzir samo sistem grejanja.
Opcije za vezivanje kotlova
  1. Kod spoljašnjih modela obično je potrebna instalacija dodatne opreme. Na primer, za dvostruki krug će biti potrebne cirkulacione pumpe, grubi i fini filteri, ekspanzijski rezervoar. Možda će biti potrebno instalirati i hidraulične strelice.

Savjet: ako je gasni kotao sa jednim petljama gasni kotao isparljivog tipa povezan sa sistemom grejanja, mora se instalirati obilaznica koja će kontrolisati cirkulaciju tečnosti za hlađenje, koja se ne bi trebala zaustaviti nakon nestanka električne energije.

Pričvršćivanje kotla na grejanje na čvrsta goriva sa spremnikom za bušenje (akumulator toplote)

Kotao za ogrevno drvo

Obavezivanje opreme vrši se paralelno i sekvencijalno. Ovo je neophodno da bi se obezbedilo kontinuirano grejanje hladnjaka u sistemu.

Da biste to uradili, uradite sledeće:

  1. Glavni izvor toplote je kotao na čvrsto gorivo. Trebalo bi osigurati normalno zagrevanje rashladne tečnosti tokom dana.
  2. U noćnom vremenu i nakon ispuštanja goriva, električni bojler se automatski uključuje i nastavlja da zagreva hladnjak u sistemu sve dok se glavni bojler ne pokrene ponovo.

Postoji nekoliko načina da se to postigne, ali glavna je upotreba ejektora. U tom slučaju, preduslov - kotao mora biti ugrađen pod malim uglom, onda neće biti povratnog cirkulacije hladnjaka.

Savjet: isti način se može koristiti pri vezivanju zagrevanja kotla na kotlu.

Način priključenja dva kotla - na drva i struju

Dizelski kotao

U ovom slučaju potrebna je dodatna oprema kako bi se osigurala stabilna cirkulacija rashladnog sredstva i normalni rad sistema grejanja:

  • ekspanzijski rezervoar;
  • cirkulaciona pumpa - postavljena na povratnu liniju;
  • kolektor vode - potrebno je ako je kotao dizajniran za zagrevanje velikog prostora, nekoliko spratova ili različitih krugova grijanja.

Savet: kada vezujete rezervoar za gorivo, uzmite u obzir instalaciju pumpe za gorivo i spremnika.

Moguće je povezati čvrsto gorivo i dizel kotao u jednom krugu, sakupljajući ga u seriji. Glavni izvor toplote je oprema čvrstog goriva, kada intenzitet zagrevanja rashladne tečnosti počinje da smanjuje, aktivira se grejač dizel goriva.

Priključak na podni dizel sistem kotla

Najnoviji modeli opremljeni su sa svim potrebnim automatizacijama, tako da sa pravim podešavanjima intervencija u procesu operatera bude minimalna. Prije ugradnje, neophodno je izvršiti preliminarni proračun cjevovoda opreme pomoću akumulatora toplote.

Zaključak

Rad bilo kog sistema grejanja za dom ili industrijski objekat zavisi od pravilnog vezivanja izvora topline, u ovom slučaju kotla za grejanje. Ne postoje univerzalne šeme, pa je u svakom slučaju neophodno izvršiti preliminarni proračun.

Potrebno je uzeti u obzir broj krugova za grijanje, ugradnju kotla - na pod ili na zid, kao i druge faktore. Ako sumnjate u sebe, bolje je tražiti pomoć od tehničara za grejanje. Video u članku će vam pomoći pronaći dodatne informacije o ovoj temi.
