Kako instalirati termalni rele za grejanje svojim rukama:

Ovaj članak govori o metodama automatskog podešavanja električnog grejanja. Moramo se upoznati sa vrstama termostata koje nudi moderno tržište i saznati kako ih ispravno povezati sa opterećenjem i gdje postaviti senzor temperature. Pa, hajde da započnemo.

Zašto ti je to potrebno?

Glavni motiv je sasvim razumljiv: štednja struje. To je najskuplji izvor toplotne energije; električni grejači se koriste samo tamo gdje nije moguće koristiti glavni gas, pelete, ugalj ili ogrev.

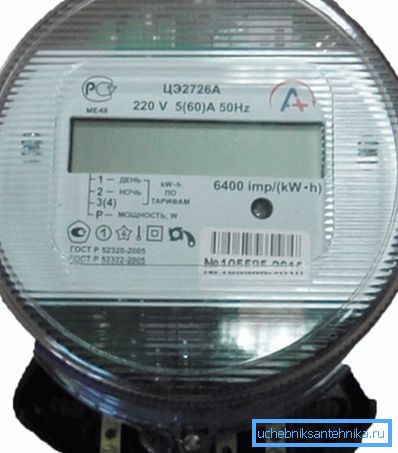

Inače: korišćenje noćnih tarifa može smanjiti troškove grijanja strujom za 20-30%.

Pored štednje, ne zaboravite na pogodnost korišćenja električnog grejanja. Kada radite sa stalnom energijom u toplim danima, stanovnici kuće ili stana moraju da pate od toplote ili (sa otvorenim prozorima) nacrta. Ručno prilagođavanje, iz očiglednih razloga, imaće značajnu inerciju: podsticaj smanjenju stepena grejanja se javlja tek nakon što temperatura odstupa od komfora za 4-5 stepeni.

Termostatski relej vam omogućava održavanje optimalne temperature u sobi sa tačnošću od 1-2 stepena.

Izbor termostata

Svi termostati za grejanje mogu se podeliti u tri glavne kategorije.

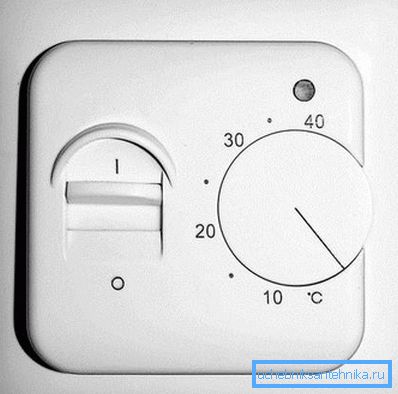

Elektromehanički

Strogo govoreći, samo ovaj tip regulatora može se nazvati relej: elektromehanički uređaj koji fizički otvara kontakte se zapravo koristi za upravljanje napajanjem. Lista funkcija elektromehaničkih termičkih prekidača je minimalna.

Oni mogu:

1. Uključivanje i isključivanje. U tu svrhu obično se koristi poseban mehanički prekidač.
2. Postavite temperaturu pomoću točkića sa vrijednostima odštampanim na njemu ili kućištu.. Tipični temperaturni opseg je od +5 do +40. Jasno je da što je veća temperatura, veća je potrošnja toplote.

Da razjasnimo: potrošnja električne energije za održavanje temperature se određuje, naravno, ne po apsolutnoj vrijednosti, već od temperature delte sa ulicom. Troškovi održavanja + 30C u kući na +15 na ulici i +5 za ulicu -10 biće isti.

1. Automatski održavajte željenu temperaturu, fokusirajući se na indikacije spoljašnjeg termoelementa.

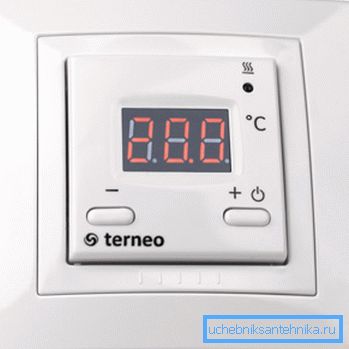

Digitalno

Funkcionalnost digitalnih termostata je identična sa prethodnim tipom.

Samo tri razlike:

1. Umesto brojeva odštampanih na ručnom regulatoru, koristi se ekran sa ekranom sa tečnim kristalima.
2. Isključivanje grejanja nije dodeljeno releju koji stalno pritiska, već na sklop tranzistora bez buke.
3. Da biste podesili radnu temperaturu, koristite numeričku tastaturu.

Postoji mišljenje da su digitalni termostati precizniji od mehaničkih. Ovo je samo delimično tačno: zahvaljujući digitalnom displeju na njima lakše je postaviti željenu temperaturu. Međutim, koliko se to tačno održava, zavisi od kalibracije uređaja za određeni termički senzor i nije vezan za tip regulatora.

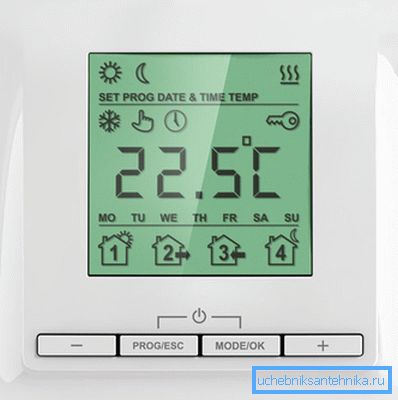

Programabilno

Još jedna funkcija se dodaje digitalnom podešavanju: mogućnost postavljanja dnevnog i nedeljnog radnog rasporeda. Na primer, tokom vikenda, vaš dom se može održavati na + 20C tokom dana i +16 noću; u istom radnom vremenu, prazan stan se samo zagrijava do + 8C.

Čini se da je izbor očigledan: programabilni kontroler je očigledniji od drugih termičkih prekidača. Međutim, vredi uzeti u obzir troškove samih uređaja:

Ako se u teškoj klimi ekonomičniji uređaj isplati dovoljno brzo, a onda sa mesečnom potrošnjom toplote električnim grejanjem u nekoliko stotina kilovat-sati, period povraćaja se povećava na desetinu ili dve godine.

Kompatibilni uređaji

Koji izvori toplote možete povezati sa termostatom? U principu, na bilo koji uređaj direktnog grijanja bez sopstvenih digitalnih kontrolera. Nisu svi elektronski upravljački krug pravilno reagovali na trajne nestanke struje pomoću vanjskog termostata.

Na listi:

• Kabelsko i filmsko podno grejanje. Ovo je najekonomičniji tip električnog grejanja: zbog optimalne raspodele temperature u zapremini grejane sobe, može smanjiti troškove u poređenju sa konvektivnim zagrevanjem za 30-50 procenata.
• Elektro-konvektori.
• Uljni radijatori.

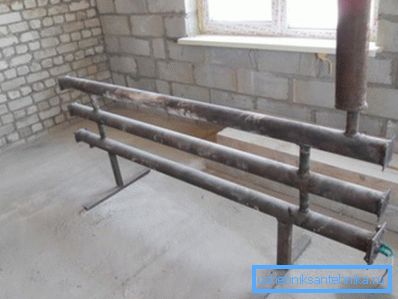

• Registrira sa ugrađenim grejačima.

Samo jedan ograničavajući faktor je električna energija koju uređaj koristi. Tipičan termalni relej ima ograničenje od 3.600 vati, što odgovara području male prostorije. Sa većom potrošnjom se koristi nekoliko nezavisnih uređaja za grijanje, od kojih se svaka snabdeva sopstvenim termostatom.

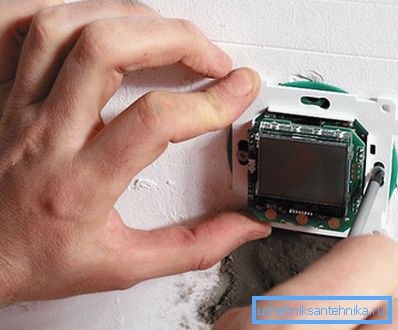

Montaža

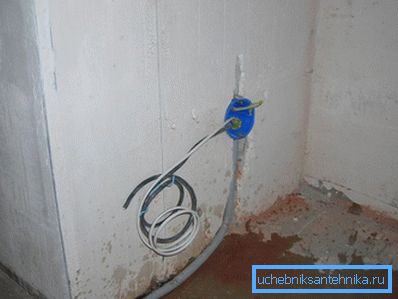

Svi prodati termostati podrazumevaju skrivenu instalaciju u razvodnoj kutiji. U betonskom ili zidnom zidu, rupu za njega se bira sa krunom od 65 mm; kutija je zaptivena cementnim ili gipsanim malterom. Sa drywall-om su korišćene specijalne kutije, pričvršćivanje listova sa obe strane.

Da li je moguće otvoreno otvoriti termostat?

Da, ali sa nekoliko rezervacija.

1. Potrebna vam je posebna kutija za adapter, koja je pričvršćena na zid sa običnim zavrtnjem za zavrtnje.
2. Bolje je ukloniti žice za senzor snage i temperature u kablovskom kanalu.

Važna tačka: u zgradama napravljenim od zapaljivih materijala, uputstva za sprečavanje požara propisuju da se visokonaponske instalacije instaliraju u čelične cijevi.

Standardna instalaciona visina termostata je ista kao kod prekidača, 90 cm od nivoa poda.

Veza

Lako je povezati regulator s vlastitim rukama - dovoljno je samo pažljivo proučiti obilježavanje nalaza.

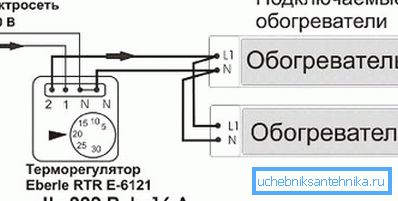

Ako je potrebno, mogu se povezati dva grejača paralelno sa jednim parom terminala - ako samo njihova ukupna snaga ne prelazi mogućnosti termičkog releja.

Termalni senzor

Gde je montiran senzor temperature?

To pre svega zavisi od tipa grejača.

1. U slučaju podnog grejanja na podu, postavlja se u košuljicu unutar PVC cijevi, koja omogućava zamjenu senzora kad ne uspije.
2. Sa toplotnim podom filma toplotni senzor se uklapa u podlogu ispod filma. S obzirom da i senzor i žica za povezivanje imaju obično impresivan poprečni presek, oni će morati odabrati žljeb za njih.
3. Sa raznim visokotemperaturnim grejnim elementima - konvektorima, registrima sa grejanjem itd. - senzor je montiran na zid i maskiran oblikovanjem, policama ili na bilo koji drugi način.

Naravno, prilikom izbora mjesta za termoelektranu, ne treba zaboraviti na zdrav razum.

• Dekorativni oblog ne bi trebalo da ometa slobodno kretanje vazduha blizu senzora temperature.
• Nalazi se direktno iz sunčeve svetlosti i nacrta.
• Ne bi trebalo da postavljate senzor u gornji tok toplog vazduha sa uređaja za grejanje. U ovom slučaju, njegovo svedočenje će biti daleko od prosječne temperature u sobi.
• Bolje je postaviti visinu senzora sa poda u opsegu od 90-120 cm, a onda će njegova očitavanja odgovarati vašoj subjektivnoj percepciji: +20 na nivou poda može rezultirati +28 u visini ljudskog porasta.

Uzgred: mnogi programabilni termički prekidači snabdevaju sopstvenim senzorima temperature.

Zaključak

Nadamo se da će preporuke predstavljene čitaocu biti korisne prilikom instalacije sopstvenog električnog grejanja. Kao i obično, priloženi video sadrži dodatne tematske materijale. Successes!
