Kako instalirati pumpu u sistem grejanja prisilnog tipa

U prisilnom sistemu grijanja, pumpa omogućuje cirkulaciju rashladne tečnosti kroz cevovode, i isporučuje je sa minimalnim gubicima na najstraničnijem radijatoru. Ovo vam omogućava da smanjite prečnike cijevi, kao i sakrijete ih u zidu ili podu, čime se osvjetljate unutrašnjost. Danas nam je zadatak da kažemo gde i kako pravilno postaviti cirkulacionu pumpu tako da ravnomerno distribuira rashladno sredstvo kroz sistem.

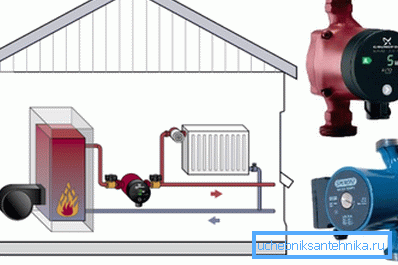

Prisilna cirkulacija

Za razliku od prirodnog, gde se rashladna tečnost pomera iz fizičkih razloga - topla tečnost se zamenjuje hladnom, u ovom slučaju sve zavisi od kretanja radnog kola.

Savet: ako kada uključite pumpu, većina kola ostaje hladna, a zračni utikači nisu otkriveni, nema smisla povećavati svoj kapacitet. Najbolje rešenje je da je zamenite, jer uređaj više ne može stvoriti potreban pritisak fluida.

Prednost:

• u sistemu je poravnana temperatura;
• eliminisan je izgled vazdušnih čepova koji sprečavaju slobodno kretanje rashladne tečnosti;
• značajno povećava dužinu kruga grijanja.

Kako odabrati cirkulacionu pumpu

Za običan stan, nema smisla kupiti moćan uređaj, jer dužina cjevovoda retko prelazi 25m. Međutim, njegova cijena zavisi od proizvođača i materijala iz kojeg je napravljen.

Prilikom izbora jedinice za cirkulaciju, morate znati samo nekoliko parametara, među kojima brzina rashladne tečnosti nije najvažnija. Naprotiv, trebalo bi da se kreće glatko, relativno sporo. Pored toga, što je veći uređaj, to će više buke učiniti, što nije baš prijatno.

Savjet: za veliki i složeni dom, najbolje rješenje bi bilo tražiti pomoć profesionalaca koji će izvršiti sve kalkulacije za kratko vrijeme.

Za običnu seosku kuću možete koristiti sljedeću tabelu:

Prema tabeli, postoji direktna zavisnost raspodele hladnjaka u cjevovodu od njegovog prečnika. Takođe treba napomenuti da je standardna brzina fluida u sistemu grejanja 1,5 m / s.

Takođe treba uzeti u obzir da je prolaz hladnjaka za jedan minut jednak snagom kotla. Na primjer, ako je 25 kW za grejanje, to znači da 25 litara treba proći kroz tečnost u jednom minutu.

Pri izboru pumpe ne treba zaboraviti da je njegova snaga proporcionalna dužini cjevovoda. Na primjer, za konturu dužine 100 m potrebno je pritisak od 6 m.

Vrste uređaja

Trenutno se za cirkulaciju rashladnog sredstva koriste 2 vrste pumpi:

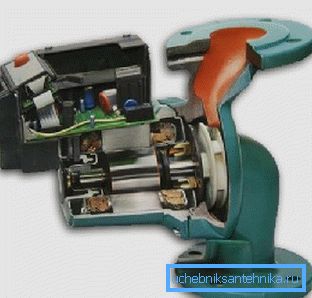

• "Mokar" - radni deo je u kontaktu sa rashladnom sredstvom, stoga se koriste u stambenim prostorijama, jer je gotovo tiho;
• "Suva" - rotor nema kontakt sa rashladnom sredstvom, uređaji se obično koriste u ne-stambenim prostorijama, jer su povećali buku u radu.

Napravite obe verzije uređaja od materijala koji nisu podložni koroziji:

• telo - mesing ili bronza;
• Ostali delovi su plastični, keramički ili nerđajući čelik.

U "vlažnim" uređajima praktično nema ometanja uređaja, jer tokom kretanja rashladna tečnost podmazuje svoje delove.

Priprema za instalaciju

Ispod je kratak vodič sa preporukama:

1. Preporučujemo da kupite proizvod sa odvojivim navojem, a onda možete učiniti što lakši posao. U suprotnom, morate sami da preuzmete adaptere.
2. Odmah kupiti filter za grubu cijev, nepovratni ventil, koji će raditi na pumpi visokog pritiska.
3. Trebaće vam još jedan bypass i ventili potrebnog prečnika.
4. Ne zaboravite ključeve za orahe.

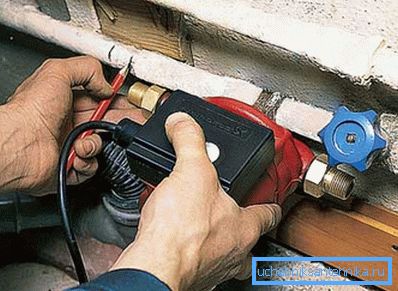

Izaberite mesto za vezivanje

1. Poželjno je da postoji slobodan pristup uređaju za njegovo periodično održavanje.
2. Trebalo bi da postoji pristup električnoj energiji u blizini. U suprotnom, moraćete da izvučete kabl za napajanje na mesto instalacije uređaja.
3. Ranije je preporučljivo da instalirate pumpu na povratnoj liniji, danas njihov dizajn omogućava da to učinite bilo gde.
4. Da povećate pritisak na tački usisavanja, bolje je ugraditi uređaj u dovodnu cev. Naročito dobro, ako se nalazi blizu mesta za ulazak u sistem grejanja ekspanzionog spremnika. U ovom slučaju zagarantovana je visoka temperatura.

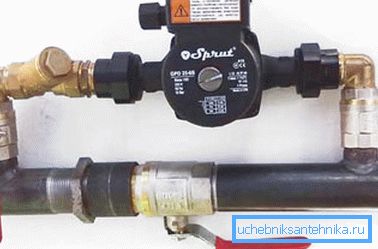

Ako je uređaj ugrađen u sistem grejanja sa rezervoarom tipa membrane, bolje je zaobići ga sa rezervoarom. Preporučujemo ga što bliže mestu instalacije ekspanzionog rezervoara.

Savet: ako instaliranje obilaznice sa pumpom na povratnoj cevi otežava pristup pumpi, moguće je popraviti napajanje, ali vertikalni kontrolni ventil mora biti postavljen vertikalno.

Instalacijska pravila:

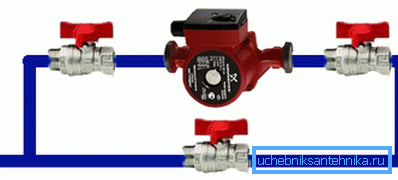

1. Pričvrstite kuglične ventile sa strane uređaja. Ovo će vam omogućiti brzo demontažu bez isticanja hladnjaka iz sistema.

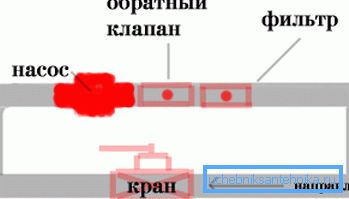

2. Neposredno ispred pumpe treba se presecati u filteru, koji štiti opremu od prljavštine i čestica koji mogu biti u hladnjaku
3. Na vrhu obilaznice neophodno je ugraditi automatski ili ručni ventil. Dakle, brzo se možete osloboditi vazduha u sistemu, akumulirane tamo iz različitih razloga.
4. Postavljanje pumpe treba voditi u smeru hladnjaka, na uređaju se nalazi odgovarajuća strelica.

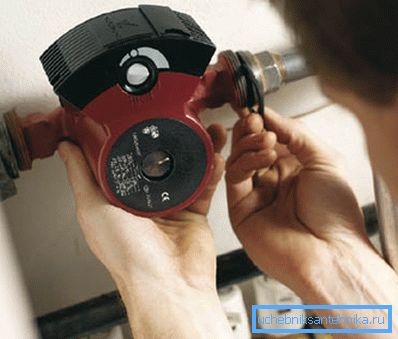

5. Navojne spojeve treba da budu premazane zaptivnim materijalom, omotane trakom za fumiranje, a takođe i ugrađene zaptivke između parnih delova tako da u sistemu ne postoje curenja.

Savet: utičnica za pumpu mora biti uzemljena da bi se osigurala bezbednost njegove upotrebe.

Postupak instalacije

1. Ispuštanje rashladnog sredstva iz sistema, ukoliko se instalacija vrši na postojećoj mreži. Za novu pumpu, bolje je koristiti novu rashladnu tečnost, au isto vrijeme možete istovremeno ispustiti cevovode i radijatore od moguće zagađenja.
2. Instalirajte ventile i pumpe kako je navedeno u prethodnim pravilima..
3. Na kraju instalacionog ciklusa, napunite sistem svežim rashladnim fluidom..

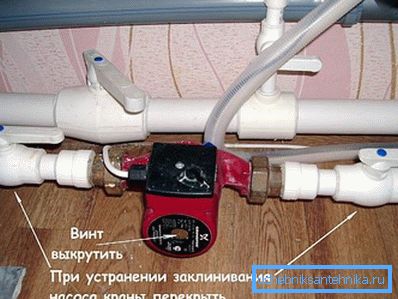

1. Pre započinjanja pumpe odvijte centralni vijak na kućištu pomoću odvijača i ispuštajte višak vazduha iz uređaja, nakon pojave vode, dobro ga zategnite.

Zaključak

Instaliranje cirkulacione pumpe u sistemu grejanja omogućava vam uštedu goriva da biste brzo zagrejali rashladno sredstvo, čime je prostorna temperatura ugodna za kratak period.

Rad je jednostavan, lako se vrši ručno, ali zahteva pridržavanje određenih pravila. Samo ćete morati izabrati pravi uređaj da obezbedi toplotu kući. Video u članku će vam pomoći pronaći dodatne informacije o ovoj temi.
