Kako instalirati grejne radijale sopstvenim rukama:

Prilikom sledećeg renoviranja stanova, mnogi vlasnici kuća pre ili kasnije moraju potpuno ili djelimično zamijeniti sistem grijanja, jedna od najvažnijih komponenti je vodeni radijator. Sastoji se od kanala za protočne vode kroz koje cirkuliše zagrevana rashladna tečnost, osiguravajući proces razmene toplote između vrele vode i ambijentalnog vazduha.

Tokom rada, kanali protoka iz unutrašnjosti postepeno se prelažu sa depozitima soli i postaju zalepljeni česticama rđe, stoga s vremena na vreme takvi uređaji zahtevaju potpunu zamjenu.

Karakteristike instalacije i priključka radijatora

Trenutno možete naći veliki broj kompaktnih i laganih radijatora za prodaju, koji će, ukoliko je potrebno, svaki vlasnik stanova moći zamijeniti vlastitim rukama koristeći uobičajeni skup kućanskih alata, a da ne pribegavaju stručnim vodoinstalaterima.

Kao jasan vodič, ovaj članak daje ilustrovanu instrukciju koja će detaljno objasniti proces samozapaljivanja radijatora za grejanje u stambenom stanu.

Priprema lokacije za instalaciju

Prije ugradnje radijatora potpuno isključite dovod vode u sistem.

Ukoliko je u blizini svake baterije zatvoreni ventil, ovo se može učiniti pravo u stanu, a ako ne postoji takva mogućnost, neophodno je zatvoriti zajednički shut-off ventil cijele postolje, koji se obično nalazi u podrumu stambene zgrade.

1. Uveriti se da u sistemu nema pritiska, potrebno je demontirati stare baterije, nakon čega se svaka ulazna cev treba pripremiti za ugradnju zapornih ventila;
2. Sastavite novu bateriju sa potrebnog broja sekcija i pripremite privremenu podršku za to. Da biste znali kako instalirati radijatore na zid ispod prozora, pratite preporuke u nastavku;

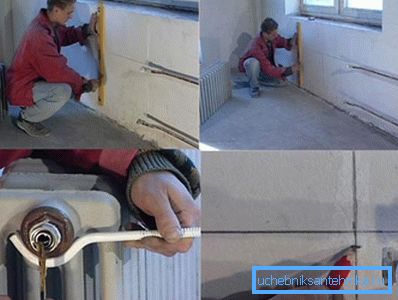

1. Izmerite ukupnu dužinu nišne mreže i podignite vertikalnu liniju striktno duž centra, zatim pronađite centar uzdužne osi radijatora i postavite je suprotno nacrtanoj liniji;

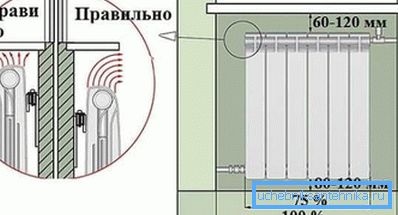

2. Na nivou na zidu, nacrtajte vodoravnu liniju koja se nalazi na rastojanju od 60-120 mm od dna praga, koja će odgovarati gornjoj ivici baterije;
3. Prema nacrtanim linijama, montirajte radijator na privremene nosače i izvršite oznake na zidu, što pokazuje mjesto za pričvršćivanje montažnih nosača. Istovremeno, potrebno je osigurati da je rastojanje od baterije do poda najmanje 85-120 mm, a rastojanje od zida oko 35-50 mm.

Savjet! Nakon isključivanja zajedničkog zatvarača, na gornjim spratovima napunjenog sistema grejanja ostaje dovoljna količina prenosa toplote, pa prije demontaže stare baterije potrebno je pripremiti odgovarajuće prazne kontejnere za prikupljanje vode za odvodnjavanje.

Izaberite vrstu veze sa sistemom

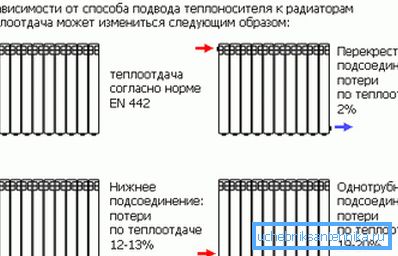

U modernim sistemima za grejanje u stambenoj zgradi koristi se nekoliko vrsta priključaka vode, od kojih se svaka koristi u zavisnosti od specifičnih uslova.

Da bi svaki vlasnik kuće imao ideju kako pravilno instalirati radijatore u njegovom stanu, tri najčešće korišćene opcije veze će biti navedene u nastavku.

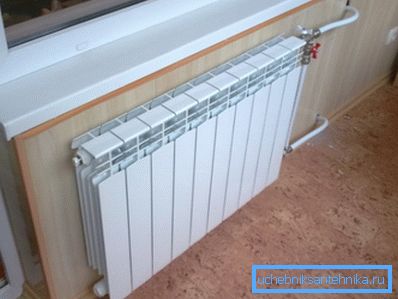

1. Jednosmerna bočna veza pruža najbolji transfer toplote, ali je pogodan samo za pojedine radijatore, koji se sastoje od najviše 12 odvojenih sekcija. U tom slučaju, dovod rashladne tečnosti je priključen na gornji ulaz i izlaz u donji izlaz na jednoj strani baterije;

1. Metod dijagonalne ili unakrsne veze omogućava vam da dosledno spajate u jednoj liniji nekoliko radijatora za zagrevanje velike prostorije. U tom slučaju, topla voda se uvodi preko gornje mlaznice s jedne strane, a izlaz kroz donju mlaznicu na poleđini baterije;
2. Metoda donjeg povezivanja omogućava vam da sakrijete sve komunikacije ispod podloge ili u podzemnom prostoru, međutim, to značajno smanjuje radijator za prenos toplote. U ovoj šemi, zagrejana voda ulazi u donju mlaznicu s jedne strane, a ostavlja donju mlaznicu sa druge strane baterije.

Savjet! Preporučuje se ugradnja mehaničkog termostata sa regulatorom temperature na ulazu svake baterije. Na prvi pogled, cijena ovog uređaja može izgledati visoka, ali njegova upotreba omogućava efikasniju upotrebu toplote i time smanjuje prosečne godišnje troškove grejanja.

Montaža i ugradnja radijatora

U mnogim prodavnicama hardvera možete kupiti cijelu bateriju odabranog tipa i veličine koja je već sastavljena od potrebnog broja dijelova i potpuno je spremna za instalaciju, ali prije nego što instalirate radijator za grijanje i priključite je na vodeni sistem, potrebno je opremiti ga sa setom ventila.

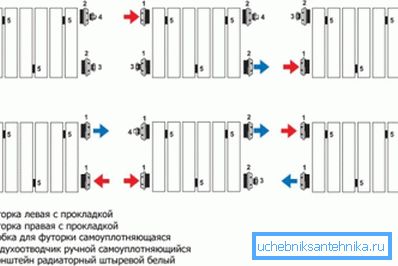

1. U zavisnosti od odabranog dijagrama ožičenja, obrušite dva utikača (futorki) na tražene otvore radijatora, koji će se koristiti za povezivanje ulaznih i izlaznih priključaka;
2. Završiti treći kroz utikač (futorka) u koji se gornja rupa nalazi uz gornju rashladnu tečnost, u kojoj morate instalirati Mayevsky ventil potreban za oslobađanje nakupljenog vazduha i obmotati slepi utikač u preostalu slobodnu rupu;
3. Postavite jedinstveni kuglični ventil na dovodne i povratne cjevovode, a ispred njih, sa dvotretkicama, montirajte obilaznicu sa kugličnim ventilom za zatvaranje koji treba otvoriti tokom isključivanja ili demontaže baterije;

1. Prema prethodno napravljenoj oznaci, pričvrstite nosače na zidu, montirajte radijator na njih i popravite ga pomoću standardne opreme koja se isporučuje u kompletu;
2. Prilikom montiranja zagrada po nivou, treba imati u vidu da je ivica baterije na kojoj je postavljen ventil za odzračivanje Mayevsky malo podignut;

1. Povežite ulazni i povratni ventili sa konektorom "American" sa prirubnicom i navrtkom za pričvršćivanje odgovarajuće čaure na radijatoru;
2. Uverite se da je veza tačna i konačno zategnuti sve priključke sa navojem, potrebno je otvoriti dovodnu slavinu na postolju, kao i kuglaste ventile na cjevovodima i popuniti sistem hladnjakom;
3. Ako postoji autonomno električno ili plinsko grijanje, napravite probni rad sistema i pustite ga da radi neko vrijeme u maksimalnim uslovima, nakon čega treba pažljivo proveriti da li je došlo do curenja.

Savjet! Prilikom sklapanja svih priključaka sa navojem, neophodno je ugraditi gumene ili silikonske zaptivke, koji su uključeni u standardni komplet za instalaciju za povezivanje vodenih radijatora, koji se mogu kupiti u bilo kojoj prodavnici gotovih proizvoda.

Zaključak

Zamena baterija u stanovima visokih zgrada najbolje se izvodi u prolećno-letnjem periodu, nakon završetka grejne sezone. S obzirom da u ovom trenutku nema pritiska tople vode u sistemu grijanja, rizik od opekotina je potpuno eliminisan i smanjuje se verovatnoća poplave njegovog i susednog stana sa vodom.

Pažljivo pregledajte priloženi video u ovom članku, možete dobiti vizuelni vodič za instalaciju i povezivanje vodenih radijatora u domaćinstvu.
