Kako instalirati dvocevni sistem grejanja

Najčešće korišćeni sistem grejanja je voda. Uz pomoć, više od 67% svih postrojenja u našoj zemlji se zagreva. Ima nekoliko sorti, od kojih je najpopularnija dvocevna. Danas smo sebi postavili zadatak da govorimo o tome šta predstavlja dvocevni sistem grijanja sa prirodnom cirkulacijom i sa mehaničkim detaljima tako da dobijete što više znanja o tome.

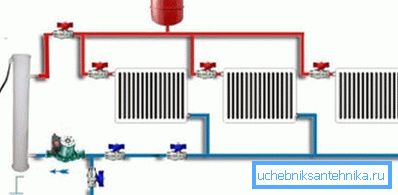

Na fotografiji - 2 x sistem za grejanje cevi sa mehaničkom cirkulacijom

Koji je princip rada

U ovom slučaju neće biti iznenađenja, sistem je zatvorena petlja kroz koju zagrejana rashladna tečnost cirkuliše od grejača do radijatora. Isti princip se primećuje iu svim ostalim strukturama gde se voda koristi za zagrevanje.

Jedina razlika je korišćenje istovremeno dve grane cevi:

  • prvi prenosi i distribuira vruću rashladnu tečnost;
  • drugi uklanja ohlađenu tečnost od radijatora i vraća je na kotao.

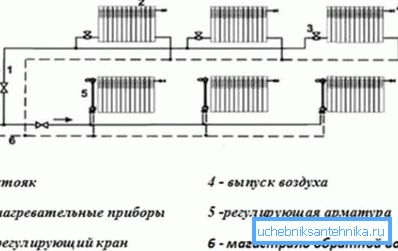

Dvocevni horizontalni sistem grejanja sa indikacijom smera kretanja rashladnog sredstva

Prednost

Alternativna opcija je jeftinija i jednostavna konstrukcija jedne cevi, ali, zbog očiglednih prednosti dvocevnog tela, gubi se popularnost. Razmotrite ih detaljnije:

Temperatura
  • 2 sistem za grejanje cevi vam omogućava da snabdevate hladnjakom sa svakim radijatorom, čija će temperatura za sve imati istu vrijednost.
  • Moguće je postaviti željeni nivo grejanja za sve prostorije koristeći termostat. Može se, ako je potrebno, instalirati na svaku bateriju.
  • Kontrola temperature na određenom radijatoru ne utiče na temperaturu na drugim uređajima za grejanje.
Pritisak Gubici u pritisku su smanjeni, ovo vam omogućava da instalirate manje moćnu i ekonomski održivu cirkulacionu pumpu.
Instalacija Instrukcija dozvoljava instalaciju sistema u jednospratnoj ili višespratnoj zgradi, kao iu stambenim zgradama.
Popravite Zaporni ventili na dovodnim cevovodima omogućavaju popravku delova i elemenata sistema bez zaustavljanja.

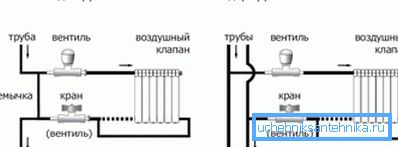

Jednodelni i dvocevni sistem grejanja - kako se povezati

Od nedostataka obično se navodi dužina duplog cevovoda, što povećava finansijske troškove u poređenju sa opcijom od jedne cevi. Iako se u ovom slučaju ne može smatrati negativnom imovinom, pošto se cevi koriste sa malim prečnikom, dimenzije pričvršćivača, ventila, priključaka i fitinga su takođe male.

U stvari, ukupni troškovi samo malo prevazilaze troškove za sistem za grejanje sa jednom cevi. Istovremeno, dobićete mnogo više koristi.

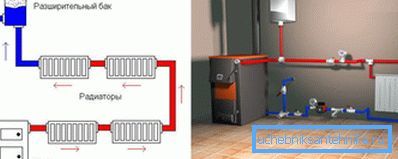

Jednodelni i dvocevni sistemi grejanja sa otvorenim ekspanzionim spremnikom

Vrsta

Sistemi za grejanje su uglavnom podijeljeni na otvorene i zatvorene.

Glavni kriterijum za ovo odvajanje je tip ekspanzionog rezervoara koji se koristi u dizajnu.

  1. U otvorenoj verziji, postavlja se na gornji deo kola, odakle se rashladna tečnost može slobodno ispariti. U ovom slučaju, unutrašnji pritisak sistema će biti relativno nizak.
  1. Zatvorena standardna dvostruka verzija opremljena je ekspanzionim spremnikom tipa membrane, omogućavajući tečnosti da kruže oko kruga pod prisilnim pritiskom. Pošto je isparavanje otpušteno, on omogućava upotrebu praktičnih rešenja, u vidu glikola, kao rashladnog sredstva uz vodu. Zatvoreni sistemi se smatraju najsigurnijim i ekološki prihvatljivim.

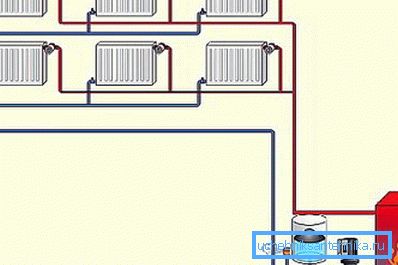

Zatvoreno dvocevno grejanje privatne kuće s vlastitim rukama

U zavisnosti od lokacije cevovoda koji povezuju sve elemente strukture, možemo razlikovati:

  1. Vertikalni dvokovodni sistem grejanja kada su baterije povezane sa vertikalnim podizačem. Nanesite ga u višespratne zgrade, dajući priliku da ga svaki sprat dodijelite odvojeno. Glavna prednost dizajna je odsustvo vazdušnih utikača prilikom korišćenja. Cena aranžmana će biti veća od ostalih opcija.
Sistem dvostrukog vertikalnog grejanja s kolektorjem raznih vrsta
  1. Horizontalni sistem dvostrukog grejanja obično se koristi u jednospratnim objektima sa velikom površinom. Priključivanje grejača vrši se na horizontalnom cjevovodu. Akumulirani vazduh se isprazni pomoću krova Mayevsky.

Savjet: u ovom slučaju, bolje postavljati poluprečnike na slijetanju ili u hodniku.

Raspored

Primijeniti dva osnovna dizajna:

  1. Dno, kada je cevovod koji dolazi iz kotla postavljen u donjem dijelu zgrade, na primer, u podzemnom prostoru, podu ili podrumu. Reverzna pozicija je još niža, a kako bi se dobila normalna cirkulacija hladnjaka, kotao je postavljen niže, tako da su svi radijatori postavljeni iznad njega.

Savet: obavezno uključite liniju vazduha u krug, postavite je na vrh. Uz pomoć, višak vazduha će biti uklonjen iz mreže.

  1. Gornja, kada distribucioni autoput prolazi kroz vrh konstrukcije, a ekspanzioni rezervoar se montira na najvišu tačku kola. Obično prolazi cevovod preko izolovanog tavana, što je neprihvatljivo za zgrade sa ravnim krovom.

Savet: dve opcije za ožičenje mogu se koristiti i za horizontalne i vertikalne sisteme grejanja.

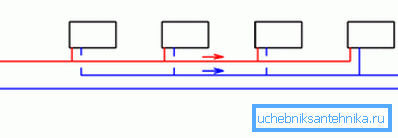

Donošenje 2-cevne grejne šeme

Hidraulički proračun

To se mora učiniti pre početka rada na ugradnji grejnih konstrukcija, jer će za svaku strukturu biti individualno. Hidraulički proračun horizontalnog dvocevnog sistema grejanja, kao i vertikalne, obično se vrši prema preliminarnoj "nacrtnoj" šemi, koja uključuje sve elemente.

Tokom proračuna, identifikovan je najopterećeniji prsten cjevovoda, koji treba uzeti kao objekat koji se izračunava i deli na uslovne delove.

Kao rezultat, vlasnici kuće će dobiti:

  • vrednost mogućeg gubitka pritiska u krugu;
  • najoptimalniji prečnik cevovoda;
  • površina radijatora neophodna za grijanje, od koje je moguće dobiti veliki broj uređaja za grijanje.

Hidraulički proračun dvocevnog horizontalnog sistema grijanja se vrši pomoću nekoliko tehnika.

U nastavku govorimo o najčešćim:

  1. Izračunavanje se vrši uzimajući u obzir karakteristike otpornosti i vrednosti provodljivosti. Zahvaljujući tome, moguće je dobiti stvarne podatke o temperaturi svakog elementa kruga grijanja i tačnog toka vode.
  1. Izračunavanje se vrši na specifičnom gubitku pritiska. Rezultat je jasna fizička slika procesa, što pokazuje stvarnu raspodelu otpora u gasovodu.

Hidraulički proračun dvocevnog sistema grijanja na kraju vam omogućava da znate tačne parametre temperature, kao i protok tečnosti u bilo kom delu kola. Ovo će biti osnova za planiranje grejanja zgrada.

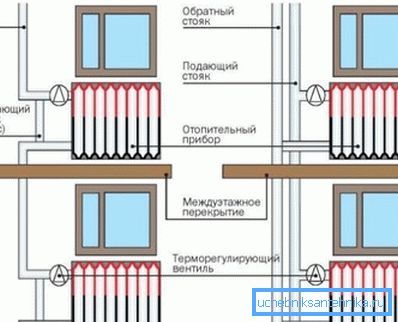

Kako su instalirani jedno-cijevni i dvocevni sistemi grejanja za višenamjensku zgradu

Montaža

Postavljanje 2-cevnog sistema grijanja počinje nakon izračuna, izrade tačnog dijagrama kola i nabavke neophodne opreme.

Ispod će biti reči o redosledu njegove implementacije:

  1. Instalirajte kotao za grejanje. Najbolja opcija je mala odvojena prostorija, gde je ventilacija pravilno opremljena, koja će ukloniti proizvode sagorevanja. Preporučujemo da se podovi i zidovi okreću specijalno dizajniranim vatrostalnim materijalima. Postavite kotao daleko od zidova, sa pogodnim pristupom održavanju.
  1. Obezbedite cirkulacionu pumpu do cevovoda i distribucionog kolektora, ako to predviđa plan.
  1. Vodite cevovod od kotla do radijatora. U zidovima napravite male rupe, koje se zatim zaptivaju cementnim malterom. Priključci zavise od sastava materijala cevi.
Dvovodni i jednoslojni sistemi grejanja - šema povezivanja radijatora
  1. Povežite radijatore. Krug grejanja svake baterije treba da se sastoji od dve cevi - vrha sa vrućim, a donja sa hladenim nosačem topline. Instalirajte radijatore svojim rukama ispod prozora koristeći posebne zagrade.

Optimalna udaljenost od:

  • radijatori - 100 mm;
  • pod - oko 120 mm;
  • zidovi - 20-50 mm.

Instalirajte upravljačke elemente i priključke na ulazu i izlazu. Termalni senzori će vam pomoći da lako postavite udobnu temperaturu u sobi.

  1. Izvršite provjeru sistema nakon što su svi radovi završeni.

Zaključak

Iz ovog članka naučili ste kako horizontalni dvocevni sistem grejanja, tako i vertikalni, danas koriste široku primjenu kako bi se stvorila ugodna temperatura u stambenim i industrijskim zgradama. Zahvaljujući svojim neospornim prednostima, postao je vrlo privlačan za potrošače.

Više od 2/3 domaćinstava i preduzeća izabrala je za uređenje grejanja. Prilikom planiranja, potrebno je izvršiti kompetentan hidraulički proračun.

Video u članku će vam pomoći pronaći dodatne informacije o ovoj temi.
