Kako instalirati cirkulacionu pumpu u sistem

Vlasnici privatnih kuća ponekad imaju problema sa grejanjem. Činjenica je da u ovom trenutku postoje dva načela njegove instalacije: samopokriveni i prisiljeni. Prvi radovi zbog prirodne temperaturne razlike između toka i povratka. Topla voda teži da zamrzne hladnoću, tako da se pomera u datom pravcu bez dodatnih napora. Drugi princip je zasnovan na prisilnom ubrzavanju kretanja tečnosti pomoću pumpe.

Kada se pojave problemi sa sistemom grejanja u gravitaciji, ljudi počinju da razmišljaju o tome kako se ovi problemi mogu ispraviti. Zašto govorimo o gravitacionom sistemu? Da, jer je pumpa već uključena u prisilni sistem grejanja. A ako se radijatori loše zagreju, onda se stara pumpa treba samo promijeniti na novu. Razumećemo kako instalirati cirkulacionu pumpu u sistem grejanja.

Zašto je potrebno instalirati

Stan je hladan

Jedan od glavnih problema samo-tokag sistema grejanja je slabo grejanje drugog na ogranku radijatora ili slaba cirkulacija rashladnog sredstva kroz njega, a samim tim i loše grejanje svih radijatora uključenih u sistem. Da bi se rešila situacija, može se ugraditi u sistem grejanja cirkulacione pumpe. Brzina kretanja vode se povećava, cirkulacija se poboljšava i bolje je zagrevati ne samo baterije dugog dometa.

Izbor pumpe

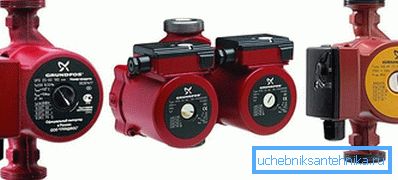

Cirkulacione pumpe

Pošto cirkulaciona pumpa mora efikasno pritisnuti vodu rashladno sredstvo kroz sistem, njegova snaga ne treba ni potcijeniti ni precijeniti. Trebalo bi da bude optimalno. Postoje vrlo specifični kriteriji za njegov proračun. To zavisi od performansi grejača, zapremine i dužine mreže grejanja, protoka hladnjaka. Svi potrebni obračunski podaci mogu se dobiti iz dokumentacije za instrumente i radijatore, a zapremina vode u cevima izračunava se pomoću matematičkih formula (zapremina cilindra). Protok tečnosti rashladne tečnosti je jednak snagom kotla. Na primjer, snaga opreme za grejanje je 30 kW, što znači da je protok isti, samo u litrima u minuti. Da bi se potisnula rashladna tečnost kroz deset metarskog cevovoda, potrebna je glava pumpe od 0,5 atm.

Kada se odredi kapacitet pumpe, potrebno je izabrati proizvođača. Na sadašnjem tržištu glavni proizvođači su Kina, Njemačka, Poljska. Oni se razlikuju po svom kvalitetu. Najverovatniji i izdržljivi - nemački, a Kina i Poljska će trajati od jedne do tri godine. Ali cijene se znatno razlikuju: njemačka pumpa košta mnogo više.

Instalacija

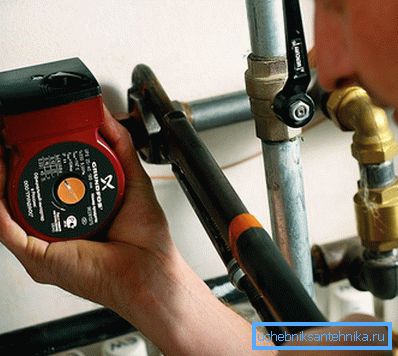

Ugradnja cirkulacione pumpe

Naravno, neophodno je instalirati cirkulacionu pumpu u sistem tako da njen rad donosi maksimalnu korist. Sa dovoljnim iskustvom u posedovanju alata i idejom o radu koji se radi, to možete uraditi sami. Za početak ćemo odrediti lokaciju za instalaciju. Ovde svaki specijalista ima svoj jasan položaj.

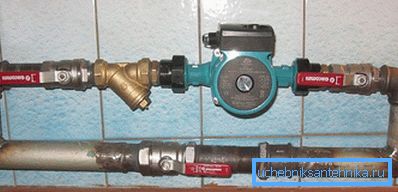

Pumpa se instalira na povratnoj liniji.

Neki vjeruju da pumpa treba da stoji nakon kotla na protoku, druge - da pre kotla na povratnoj liniji. Ovo je samo deo istine. Sa stanovišta fizike procesa koji se odvijaju, moguće je ugraditi pumpu i na protok i pri povratku - bez razlike, ali samo u slučaju prisilnog zagrevanja. Ako vlasnici žele da se osiguraju i ostavljaju sistem gravitacionog grejanja kao alternativu prisilnom, u trenutku kada se svetla isključe, onda je cirkulaciona pumpa postavljena samo u napajanje.

Primjer pravilne i nepravilne instalacije cirkulacione pumpe.

Kada instalirate pumpu, trebalo bi da znate kako pravilno povezati. Da biste to uradili, morate slediti određena pravila:

  1. Pošto većina cirkulacionih pumpi za domaćinstvo radi samo sa sistemom za grejanje napunjen vodom (oni jednostavno izgoreju bez vode), moraju biti postavljeni horizontalno ili vertikalno, posmatrajući pravac kretanja vode (označen strelicom na tijelu), rotor mora biti postavljen horizontalno. Ako je pumpa u drugačijem položaju kada voda propušta, njen električni dio može biti poplavljen, ili neće biti dovoljno nivoa vode unutra i uređaj će zapaliti.
  2. Za udobnost servisiranja uređaja postavljeni su ventili ispred njega i iza njega, a sam pumpa se montira na sklopivim spojevima. Ako je potrebno, može se ukloniti bez odvodnjavanja vode iz sistema grejanja. Pre pumpe nakon ventila, ugrađen je grubi filter za odlaganje skale, peska i drugih nerastvornih ostataka (naročito važno ako su radijatori stariji i cijevi su metalne). Takođe je neophodno dovesti struju na lokaciju za instalaciju pumpe.
  3. Ako je cirkulaciona pumpa ugrađena uz održavanje sistema za grejanje gravitacije, onda se mora instalirati na liniju za bajpas. Shema je sledeća: obilazne cevi zavarene su direktnom dovodnom cijevi prečnika manje od glavne cijevi. Između tegova za povezivanje, ugrađuju ili ventil ili ventil za grejanje u grejanju (bypass). Ako postoji struja, ventil na glavnom cjevovodu zatvara ventil, a pumpa se otvara, pumpa se uključuje i sistem je primoran raditi. Kada se napajanje isključi, ventili na pumpi su zatvoreni, a na direktnom cjevovodi se otvaraju, a sistem radi gravitacijom. Ako je ventil postavljen, prelazak na gravitacioni sistem se automatski javlja.
  4. Pre početka instalacije pumpe, potrebno je hladiti i isprazniti hladnjak. Nivo pražnjenja zavisi od mesta instalacije pumpe.
  5. Prvi start: napunite sistem vodom, odvucite vanjsku maticu na rotoru i koristite odvijač da biste nekoliko puta okrenuli vratilo kako biste izbjegli lepljenje, zategnite maticu i uključite pumpu u mrežu.

Sada je kuća topla

Kao što vidite, instalacija cirkulacione pumpe u sistemu grijanja nije tako teška (na prvi pogled), ali neiskusna osoba, čak i sa detaljnim uputstvima za instalaciju, može napraviti značajne greške. Bolje je da ove radove poverite specijalistu, posebno pošto je trošak takvog poboljšanja u kvalitetu vašeg sistema grijanja mnogo jeftiniji nego što je potpuno prepravljate zamenom cijevi i radijatora, čak i ako plaćate ne samo za materijale i opremu, već i za rad.

Video

Ovaj video pokazuje kako sastaviti sistem sa cirkulacionom pumpom za grejanje:

Ovaj video se odnosi na instaliranje cirkulacione pumpe u sistem grejanja:
