Kako funkcioniše hladnjak ulja: dizajn i prenos toplote,

Uopšteno govoreći, uljni radijator za 5-7 delova ili druge dimenzije tipa domaćinstva je čelična hermetička kutija, koja je napunjena specijalnim uljima, a električni grejač je ugrađen unutar rezervoara, koji je povezan na AC 220V mrežu.

Princip rada je sasvim jednostavan - električni heliks zagreva ulje toplotom, a zauzvrat zagreva toplotu do metalne kutije, a snaga prenosa toplote sa uređaja za grijanje zavisi od intenziteta ove interakcije. Detaljnije o dizajnu grijača ulja, njegove prednosti i nedostatke ćemo razmotriti u nastavku, kao i video zapise u ovom članku.

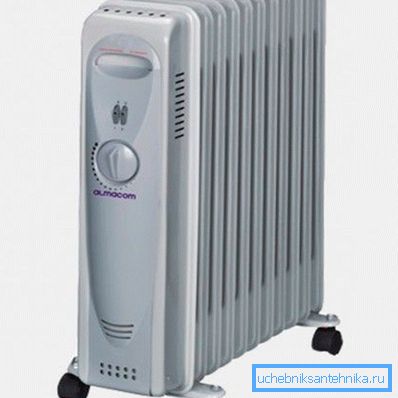

Hladnjak za ulje na 7 sekcija YL-A06-F-7 sa ventilatorom

Uljni radijatori

O dizajnu i rasipanju toplote

Grejani grejač

Opšta šema hladnjaka ulja:

  1. stanovanje;
  2. indikator;
  3. prekidač;
  4. bimetalna ploča;
  5. mikro prekidač;
  6. regulator snage;
  7. električni kabel;
  8. nogu;
  9. element grijanja;
  10. podešavanje zavrtnja

Efikasnost naftnog radijatora direktno zavisi od površine njenog tela - što je veće, to je veći prenos toplote, a temperatura zidova može da dostigne 110-150 ° C.

Shodno tome, takav uređaj je baterija koja se ne može jednostavno premjestiti, već se generalno instalira na bilo kojem mjestu, ako je moguće snabdevati njima.

  • Naravno, intenzitet grejanja ne može ostati u istom modu, stoga proizvođači za ovu opremu snabdevaju instrumente sa prekidačima kao što je termostat., koji dozvoljavaju rad u 2-3 režima. Suština je sledeća: postavljanjem dugmeta na bilo koju poziciju koristite određeni broj spirala, odnosno zatvorite ili otvorite;
  • Možete nabaviti uljni radijator za 5 sekcija za zagrevanje male površine sobe, ali uopšte takvi uređaji mogu se napraviti u velikim dimenzijama. - po pravilu, granica ima 14 sekcija;
  • U slučaju pregrijavanja (prekidač prekidača), kako bi se izbegla eksplozija hladnjaka ulja (pukotina kućišta), isporučuje se sa posebnim sigurnosnim ventilom na dnu metalnog kućišta uređaja. Dakle, sa kritičnim povećanjem pritiska dolazi do delimičnog pražnjenja ulja.

Napomena Opšti princip radijatora ulja je konvekcija - vazduh se zagreva iz vrećih zidova metalnog kućišta i raspoređuje se po celoj prostoriji.

Operacija - osnovna pravila

Napomena Svaki proizvođač brine o radu svojih proizvoda od strane korisnika, jer je odgovoran za garanciju. Zbog toga, u svim slučajevima, priloženo uputstvo za ulje hladnjaka, što će vam omogućiti da ga maksimalno koristite što je duže moguće.

Pregled spolja

Ako ste kupili takav grejač, onda će uputstvo za uljni radijator pre svega skrenuti vašu pažnju na sigurnosne mere tokom rada uređaja, i dalje funkcioniše od 220V mreže, što može biti opasno ne samo za zdravlje, već i za život ljudi.

Po pravilu, takvi uređaji su posebno dizajnirani za 220V, ali postoje izuzeci, stoga, pre nego što uključite utičnicu, morate se uveriti da je u skladu s njim.

Ako odlučite da operite ili očistite kućište uređaja, onda ga treba potpuno napuštati, odnosno ne samo da isključite taster prekidača, već izvucite utikač iz utičnice.

Slične mjere se primjenjuju iu slučajevima kada grejanje nije potrebno dugo vremena, na primjer, idete negde ili se završava grejanje. Osim toga, ne možete ostaviti uređaj bez nadzora - možda je vaše odsustvo za jedan dan, dva ili više - napaja se.

Uljni radijatori se izrađuju sa dobrim dizajnom, ali ako vam se to ne dopada, nikada ne biste ga pokrivali ni sa čime - može izazvati požar, pored toga preporučuje se da se grejač ugradi koliko je to moguće od zapaljivih predmeta kao što su nameštaj, zavese, odeća, krevet i tako dalje. Rastojanje od objekata brzog paljenja treba da bude najmanje 90 cm.

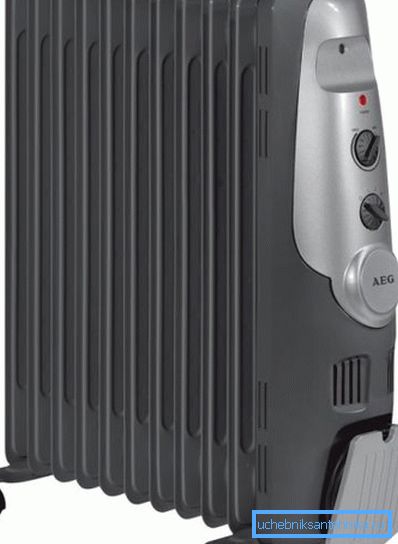

Hladnjak za ulje za 9 delova AEG RA 5522

U slučaju oštećenja kućišta, ne pokušavajte da ga rastavite sami - kod kuće nećete moći hermetički zatvoriti kontejner - to je moguće samo u radionicama.

Kada se priključujete, pomerite kabl za napajanje tako da se ne dodirne vruće kućište, jer to može dovesti do topljene izolacije i, kao rezultat toga, kratkog spoja. Budite posebno pažljivi ako su deca stalno ili privremeno u vašoj kući - prisustvo takvog uređaja može dovesti do požara deteta.

Grijači nafte su namijenjeni isključivo za unutrašnju upotrebu i ne bi trebalo koristiti na otvorenom prostoru, a ne preporučuju se da se ugrađuju u blizini drugih uređaja za grijanje, kao što su peći, baterije, peći i vatrostalni sandučari.

Ne možete koristiti radijator u slučaju neispravne mrežne opreme - oštećenja kabla, termostata ili grejnog elementa - odnesite je u servisni centar, gde će cena popravke biti niska, ali ćete dobiti sigurnost.

Položaj prekidača Snaga (W) po broju sekcija (komada)
7 9 11
1 600 800 1000
2 900 1200 1500
3 1500 2000 2500

Parametri snage nekih modela

Ime ORION OOR-007G ORION OOR-009G ORION OOR-011G
Sekcije (komadi) 7 9 11
Napajanje 220 / 240V? 50-60Hz 220 / 240V? 50-60Hz 220 / 240V? 50-60Hz
Opseg snage (W) 600/900/1500 800/1200/2000 1000/1500/2500
Moguća površina grijanja (m2) ?23 ?23 ?23

Specifikacije ORION OOR

Napomena Pre ili kasnije dođe do završetka radnog vremena, a radijator mora biti uklonjen. Prije odlaganja uvek morate odvoditi ulje, kako je navedeno u uputstvima proizvođača.

Uradi to sami

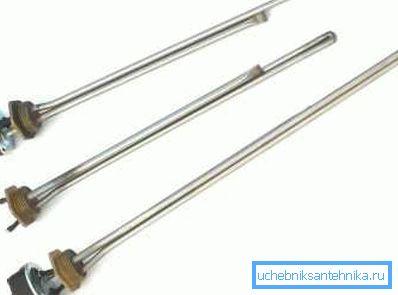

Koristimo TEN tip igle

Ako ste zainteresovani da napravite radijator za grejanje nafte sopstvenim rukama, za to će vam biti potreban iglični element za grejanje, kao na vrhu fotografije i metalnom zapečaćenom kućištu.

Kao kontejner možete koristiti bocu za maršu za gas, staru kućicu za automobile ili vodu, ili čak i komad cevi prikladnog prečnika, zavaren na krajevima. Broj grejača zavisi od snage koju želite da dati svoj proizvod.

Moguće je koristiti ulje za ulje ili transformatore kao ulje, ali transformatorsko ulje je još bolje, jer je dizajnirano za rad u uslovima visoke temperature. Takođe će vam trebati termostat, koji se može sastaviti iz termičkog prekidača ili konvencionalnog paketa.

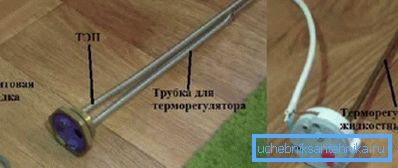

Na fotografiji: električna oprema za vaš dizajn

Pošto možete napraviti uljni radijator sopstvenim rukama iz različitih rezervoara, potrebno je da obezbedite jednu rupu u kojoj možete da ulijete ulje i ubacite grejne elemente, zbog čega je radijator od aluminijuma, bimetalnog ili livnog liva najbolji za ovu svrhu.

Ako koristite takve uređaje, ulje se može poslednje sipati tako što ćete odvrtati gornji levi ili desni poklopac.

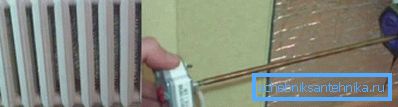

Prvo umetnite grejač i regulator kroz cev za senzor

Sa strane koja je suprotna grejnom elementu, napravljen je odzračni ventil - obično se za to koristi i Mayevsky kran. Napunite sastavljenu strukturu uljanim materijalom, zaptivite ga, iscurirajte vazduh i možete provesti testove povezivanjem na mrežu.

Zaključak

Želeo bih da vas podsetim da je za improvizovane uljne radijatore neophodno koristiti tečnostni termostat koji isključuje električnu opremu uz dovoljno grejanje sistema. Osim toga, pre ugradnje, proverite indikator grejnog elementa, a nakon montaže, provjerite tijelo strukture za sopstvenu sigurnost.
