Jednokontrolni sistem grijanja - raspored uređaja i
Nijedna stambena zgrada ne može normalno funkcionisati bez klimatskog sistema, zahvaljujući kojoj su sobe ugodne za ljude u kojima žive. Temperatura. Postoji veliki broj različitih šema, ali najjednostavnije i jeftinije je sistem grejanja u jednom krugu, čije su dizajnerske karakteristike o kojima će se govoriti u nastavku.
Opis šeme
Sastavni elementi

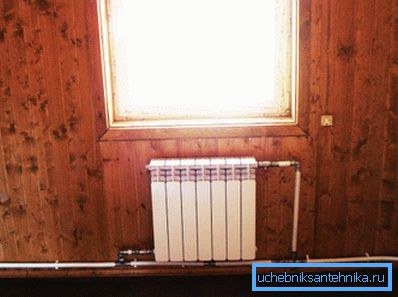

Grejanje u jednom krugu je drugačije od drugih rasporeda cjevovoda po broju korišćenih linija. Ovde se koristi jedna cijev za dovod rashladnog sredstva u radijatore i vraćanje ohlađene tečnosti u bojler.
Samo uslovno je podeljen na dva dela:
- linija isporuke;
- povratna linija (obratka).

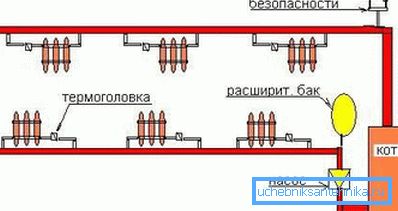

Pored cevovoda, sastav sistema za grejanje obuhvata i sledeće komponente:
| Ime | Opis |
| Cauldron | Glavni lik. Tu je da se toplotna energija dobijena od sagorevanja goriva prenosi u hladnjak (voda ili antifriz). Tada tečnost kroz cev se ulazi u radijator, gdje se javlja sekundarna razmjena - toplota vode kroz zidove baterija se prenosi u vazduh i objekte u prostoriji. |
| Radijatori | Glavna oprema za razmenu toplote. Oni su instalirani u svim prostorijama koje treba grijati. Bez njih bilo bi nemoguće organizovati efikasno razmjenu toplote, pošto područje cijevi često nije dovoljno za zagrevanje prostorija. |
| Ekspanzioni rezervoar | Potrebno za kompenzaciju pritiska u zatvorenom sistemu grejanja i skladištenju vode, što povećava zapreminu kada se zagreje. Postoje otvoreni i zatvoreni. Potonji su poželjniji jer sprečavaju isparavanje rashladne tečnosti i mogu se instalirati bilo gdje u sistemu (a ne samo na njegovoj gornjoj tački). |
| Fitingi | Ovo uključuje sve ostale male veličine, ali ne manje važne detalje: zaporni ventili, termo-ventili, Mayevsky slavine i tako dalje. |
Obratite pažnju! Postoji jednokanalni grejni krug sa prirodnom cirkulacijom tečnosti kroz cevi i prisilno. U drugom slučaju, nepotreban element montirane klimatske mreže je cirkulaciona pumpa koja prenosi hladnjak.
Prednosti i mane

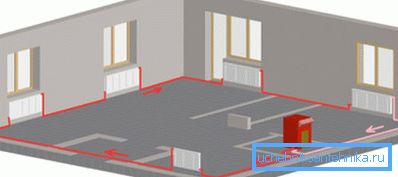

Opisani krug grejanja funkcioniše na sledeći način: zagrejana tečnost postaje manje gusta i lakša, zbog čega je izdužena teškom hladnom vodom do gornje tačke sistema grejanja.
Zatim, hlađenje, rashladno sredstvo se spušta, istovremeno protiče kroz sve instalirane radijatore i daje akumuliranu toplotu vazduhu u sobama. Zbog toga se baterije bolje postavljaju bliže kotao (ili na gornjim spratovima). Ovo je jedan od najozbiljnijih nedostataka grejanja u jednom krugu.
Da bi se kompenzovala razlika u temperaturi, radijatori koji se nalaze bliže grijač imaju manji prostor za izmjenjivanje toplote, dok su najdalje konstruisane iz većeg broja pojedinačnih sekcija, što povećava njihovu snagu.
Postoji nekoliko načina za povećanje efikasnosti sistema grejanja u jednom krugu:
- Ugradnja cirkulacione pumpe. U tom slučaju, tečnost teže kroz uređaje za grejanje intenzivnije, zbog čega se povećava efikasnost čitave klimatske mreže.
- Pravilno postavljanje radijatora. Da bi se smanjio gubitak toplote, preporučuje se ugradnja baterija najbliže bojleru u najtoplijim prostorijama - prostorije za sobu sa minimalnim prozorima - ako je moguće.
S druge strane, grejanje u jednom krugu je i dalje veoma popularno.
Široko se koristi u individualnoj konstrukciji, jer ima mnogo prednosti:
- niski troškovi ugradnje - za instalaciju neophodno je kupiti minimalne cijevi i ostali pribor, smanjuju se i troškovi usluga posade za instalaciju;
- estetski izgled - pošto postoji samo jedna cijev, lakše je sakriti, prikriti ili betonirati u zid (pod);
- mogućnost odabira toka vruće vode - uključivanje tih ili drugih kola pomoću ručnog ili automatskog ventila;
- mogućnost postavljanja cevovoda pod unutrašnja vrata.
Obratite pažnju! Tačan raspored cjevovoda zavisi od rasporeda kuće. Neophodno je odabrati mjesta koja garantuju minimalnu količinu toplotnog gubitka.
Zapamtite da efektivni tok tečnosti na prirodan način ne može biti organizovan u takvim slučajevima:
- ukupna površina kuće prelazi 200 kvadratnih metara;
- dužine konture je više od 30 metara;
- više od 10 radijatora za grejanje je priključeno na jedan krug grejanja.

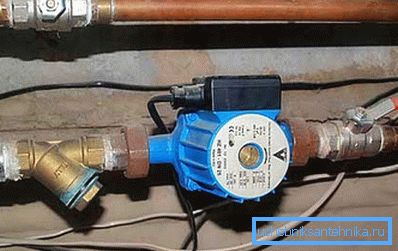

U tom slučaju, i dalje morate instalirati cirkulacionu pumpu ili kupiti kotao već opremljen.
Termička obrada
Udobnost u prostorijama zavisi ne samo od postavke zaptivki, već i od količine toplotne energije koju baterije daju vazduhu u sobama. Zbog toga, kako ne bi zimi trebalo zamrznuti, potrebno je napraviti ispravnu termičku obradu. Ovo, inače, ukazuje i instrukcija sadržana u trenutnom SNiP-u.
Zahvaljujući tačnom proračunu možete odabrati:
- kotao neophodne moći - slabi neće moći da zagreju kuću, moćna volja uzaludno gori skupe energetske resurse;
- radijatore potrebne zone - ovo će pomoći da se značajno snize troškovi njihove kupovine.
Izračunavanje se može izvršiti samostalno (koristeći poseban računarski program) ili kontaktirati specijalizovanu inženjersku firmu. Druga opcija je skuplja, ali ćete biti sigurni u tačnost podataka koji ste dobili.

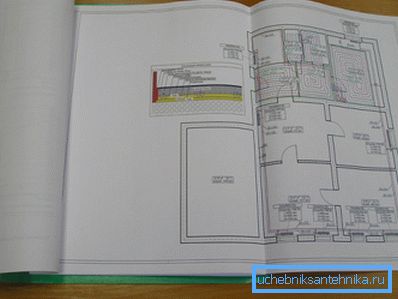

Osim toga, inženjeri ove organizacije pripremiće šemu krugova za grijanje, izvučenu na predviđenom planu vaše kuće (stan). Ovo će u velikoj meri olakšati instalaciju i pomoći u kupovini odgovarajuće količine materijala.
Varijante šema pojedinačnih kola

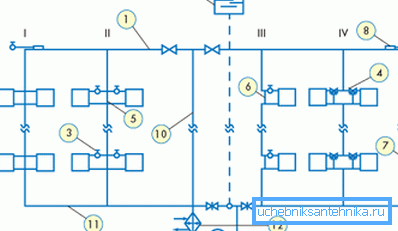

Vertikalni sistem ožičenja
U tom slučaju, nosač toplote zagrejan bojlom se podiže vertikalno postavljenim podizačem na najvišu tačku mreže za grejanje (do potkrovlja ili ispod plafona gornjeg sprata), odakle onda potiče nadole, zagrevajući baterije na svakom spratu kuće.
Karakteristike dizajna i rada vertikalnih krugova grejanja su sledeće:
- kretanje tečnosti za hlađenje može se obezbediti na prirodan način, bez upotrebe električne opreme;
- sve odseke cijevi treba položiti sa blagim nagibom prema kotlu kako bi se povećao intenzitet cirkulacije vode i izbjegao stvaranje vazdušnih utikača;
- cevi se teško mogu sakriti u zidovima, jer u ovom slučaju teško možete zadržati nagib;
- sistem funkcioniše potpuno samostalno, tako da čak i u slučaju nestanka struje nećete ostati bez toplote.

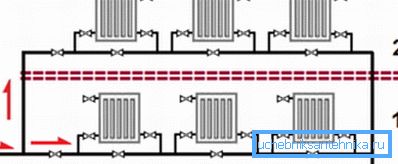

Sa horizontalnim sistemom ožičenja
Ovde vertikalni podizač nije montiran. Glavni cjevovod se provodi duž poda ili ispod njega. Ako se odlučite prikrivati cijevi u betonskom košuljicu, pobrinite se za njihovu toplotnu izolaciju, inače nećete izbjeći značajan gubitak toplote.
Pored toga, u ovom slučaju je poželjno posmatrati pristrasnost:
- prvo, grejna mreža će moći raditi (iako manje efikasno) u slučaju nestanka struje;
- drugo, prilikom punjenja cevi tečnom, izbjegavate formiranje zračnih cijevi.
Način povezivanja radijatora
Ovde nećemo razmatrati pojedinačne dizajne baterija i mogućnosti postavljanja cevi (dno, bočno i tako dalje). Dajte nam samo cevi za eyeliner. Sve opcije za priključivanje radijatora su prikazane u tabeli.
| Pogled | Opis |
| Protok kroz | U tom slučaju, krug grejanja je povezan na ulaz i izlaz baterije. Voda prolazi kroz svaki radijator instaliran u sistemu, jer jednostavno nema drugog načina. Takva veza ne dozvoljava podešavanje intenziteta rada uređaja za grijanje. Pored toga, u slučaju curenja grejača, potrebno je potpuno zaustaviti sistem grejanja i odvoditi rashladno sredstvo. |
| Zatvaranje | Ovdje su ulaz i izlaz baterije priključeni na obodni dio cijevi (tzv. Bypass). Potrebno je uzeti deo čiji je prečnik nešto manji od glavnog kola snage. Ulaz vode u bateriju je podeljen na dva toka: u bateriju i u obilaznicu. Instaliranjem termalnog ventila na ulazu, a na izlaznim i zaobljenim ventilima, lako možete podesiti temperaturu u sobama i zameniti baterije bez prekida rada općeg grejanja. |
Instalacija grejnog sistema sa jednim krugovima
Izgradnja klimatske mreže sa jednim gasovodom vrši se u sledećem nizu:

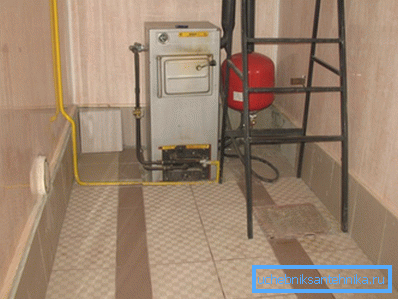

- Kotao je instaliran. Iz očiglednih razloga, treba ga montirati na najnižu tačku sistema. Što je veća visinska razlika između radijatora i grijača, to će biti bolje razmena toplote u sistemu.
Ako nemate mogućnost da instalirate uređaj u podrum, morate ga opremiti pitom, betoniranim od betona i obloženom keramičkim pločicama.
Obratite pažnju! Ako odlučite napraviti sistem sa prisilnom cirkulacijom, ne možete se pribjegavati takvim trikovima. Međutim, postavljanjem grejača na gore opisani način, učinite sistem grijanja nezavisnim od utičnih mreža.

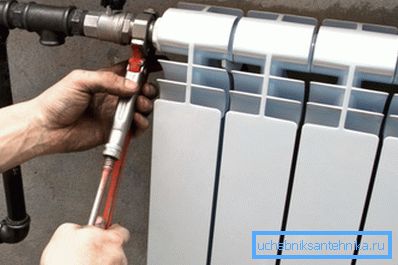

- Montirani radijatori. Ovde je neophodno striktno posmatrati horizontalnu i vertikalnu, u suprotnom se u akumulatorima akumuliraju mineralni naslovi, koji će prije ili kasnije zagušiti sve kanale. Zbog toga ćete morati da očistite ili promenite uređaje.
Morate takođe zadržati rastojanje između baterije i strukturnih elemenata zgrade. Kršenje tehnologije viseće baterije uzrokovalo će da vazduh kruži oko nje. Ovo će negativno uticati na performanse uređaja.
- Instalacija cevovoda. Ovde treba da odlučite o materijalu cevi. Najčešća klimatska mreža polimernih dijelova, međutim, ako je dio sistema kotao na čvrsto gorivo, bolje je da se više koristi čelik. Gornja jedinica zagreva hladnjak na temperaturi veću od 95 stepeni Celzijusa, što je vrlo štetno za plastične cijevi.
- Instalacija dodatnih elemenata. Električne pumpe, oprema za kontrolu i regulaciju, ekspanzioni rezervoar, vazdušni ventili i sl.

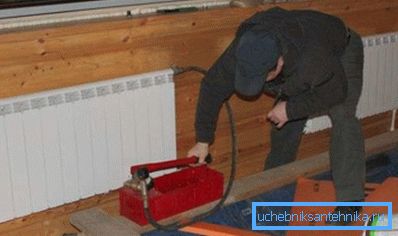

- Poslednja faza rada - ispitivanje pritiska. Za njegovu implementaciju, bolje je pozvati kvalifikovanog radnika sa posebnim pneumatskim uređajem.
Zaključak

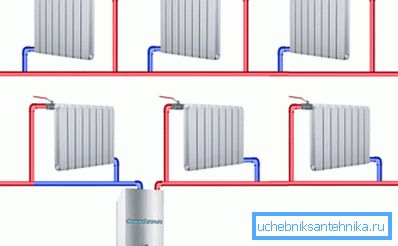

Jednokontrolni sistem grijanja je jeftin i efikasan način za obezbeđivanje toplote za male kuće i stanove. Međutim, ako posedujete penthouse ili ogromno imanje van grada, bolje je izabrati druge opcije.
Možete ih upoznati čitanjem videa u ovom materijalu.
