Jednodelni sistem grejanja zasebnih kuća i instalacija

Jedan sistem za grejanje cevi je najjednostavnije i najefikasnije rešenje za privatne kuće. Međutim, kako bi bio stvarno efikasan, pre nego što nastavimo sa svojim dizajnom, neophodno je upoznati neke od nijansi i karakteristika takvog zagrijavanja. Zbog toga ćemo u narednom periodu detaljnije pogledati šta ova šema predstavlja i kako se grejanje jedne cevi privatne kuće vrši sopstvenim rukama.

Sistem sa jednim cevima

Posebne karakteristike

Glavna razlika sistema koja se razmatra iz dvocevnog je da ne postoji odvajanje glavnih kanala u direktan i obrnuti. Kao rezultat, zatvoreni krug grejanja prolazi kroz cijelu kuću duž određene staze. Istovremeno, radijatori su povezani u nizu na potrebnim tačkama.

Izjednačavanje temperature u različitim prostorijama vrši se promjenom broja dijelova akumulatora, kao i postavljanjem skakača.

Pored toga, sledeći uređaji vam omogućavaju da podesite balans temperature:

  • Termostatski ventil;
  • Balansni ventili,
  • Regulatori grejanja ili kuglasti ventili.

U principu, uređaj takvog sistema je sasvim jednostavan.

Merit

Razmatrana šema ima mnoge prednosti, među kojima su:

  • Ekonomski dizajn, jer njegova instalacija zahteva mnogo manje cevi.
  • Laka instalacija i popravka.
  • Sposobnost postavljanja cjevovoda iznad poda ili čak ispod nje.
  • Mogućnost realizacije kako u jednoslojnoj kući, tako iu zgradi sa nekoliko spratova. Štaviše, zatvoreni prsten može pokriti čak i veliku površinu kuće.

Iz ovih razloga, šema jednog cevnog sistema grijanja privatne kuće postala je široko rasprostranjena.

Cirkulaciona pumpa za grejanje na jednom cevu

Nedostaci

Pored prednosti jednog cevnog sistema ima i nekoliko nedostataka:

  • Neefikasno radi bez prisilnog cirkulacije, izvedenog specijalnom pumpom.
  • Ako stvarate pritisak u sistemu pomoću gornjeg cevovoda, morate koristiti cijevi većeg prečnika, čija cijena je veća. Pored toga, komunikacija može pokvariti unutrašnji prostor. Stoga, sa estetike, bolje je sakriti cevi ispod poda.
  • Ne postoji mogućnost prilagođavanja stepena zagrevanja pojedinačnih baterija (kada se instaliraju u skladu sa jednostavnom šemom).

U principu, kao što vidimo, nedostaci takve šeme nisu kritični.

Jednostavni radijatori dijagrama ožičenja

Načini instaliranja radijatora

U sistemu sa jednim cevima, radijatori se mogu povezati na dva načina. Zbog toga, pre nego što završite instalaciju objekta, potrebno je da se upoznate sa karakteristikama obe opcije:

Jednostavno neregulisano kolo Ima minimalan broj jedinjenja i elemenata. Baterije u ovom slučaju su povezane na dve tačke - na ulazu i na izlazu. Kao što je već pomenuto, nedostatak ove šeme je da je nemoguće isključiti jedan radijator. Zbog niske efikasnosti i neravnomjernog zagrijavanja baterija takva šema se može koristiti samo u malim privatnim kućama.
Šema "Leningrad" To je naprednija opcija - na ulazu i izlazu radijatora montirani su kranovi koji omogućavaju odvojeno isključivanje uređaja za grijanje ili regulisanje njihovog zagrevanja.

Dakle, druga šema je složenija i skupa, ali ona ima važne prednosti i stoga je poželjnija. Posebno je smisla koristiti u velikim kućama.

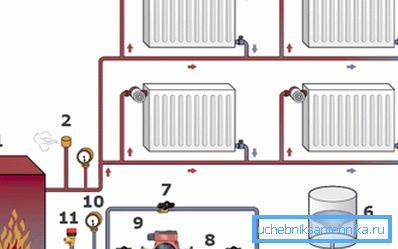

Šema priključnih radijatora -

Instalacija jednog cevnog sistema

Materijali

Da bi opremili sistem za grejanje u jednoj cevi u kući, potrebno je pripremiti sledeće materijale i opremu:

  • Kotao je potreban za napajanje.
  • Cirkulaciona pumpa.
  • Otvoreni ekspanzioni tank ili membranski tip.
  • Cevi - prečnik 25 mm za autoputeve i 20 mm za priključivanje akumulatora. Na primjer, u ove svrhe možete koristiti cijevi od polipropilena.
  • Radijatori.
  • Fitingi za cijevi.
  • Mayevski kranovi za eliminaciju vazduha od radijatora i autoputeva.

Obratite pažnju! Da bi se utvrdila količina materijala, prvo je potrebno napraviti dizajn sistema za skaliranje.

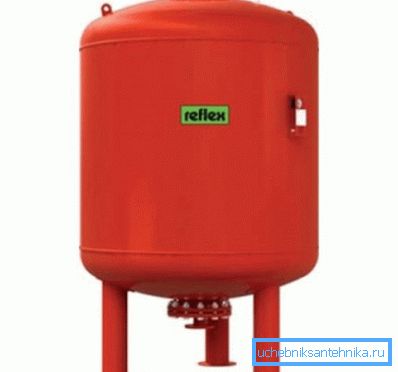

Membranska ekspanziona posuda

Tehnologija montaže

Dakle, kratko uputstvo o instalaciji grejanja je sledeće:

  • Prvi korak je ugraditi kotao, prema svojoj lokaciji na dijagramu.
  • Onda je cevovod montiran. Na mestima gde su povezane baterije, trebalo bi da instalirate tee, što će vam omogućiti da zaobiđete, kako je prikazano na dijagramu.
  • Zatim, na izabranom mestu morate instalirati cirkulacionu pumpu. Tehnički, uređaj se može priključiti na glavnu cev bilo gde, međutim, kao rezultat ograničavanja svoje maksimalne radne temperature, pumpa treba da se nalazi na "najkrupijem" mestu mreže.
  • Nakon toga se instalira ekspanzioni rezervoar. Ako je otvoren, trebalo bi da se nalazi na vrhu, na primjer, na tavanu. Membranski rezervoari mogu se instalirati bilo gdje, najčešće se montiraju blizu kotla.
  • Zatim su radijatori priključeni na sistem prema projektu. Takođe, u ovoj fazi, ugrađeni su prekrivači, utikači i Mayevsky slavine.
  • Konačna faza je ispitivanje pritiska sa komprimovanim vazduhom. Nakon toga izvrši se probni rad sistema i njegovo podešavanje.

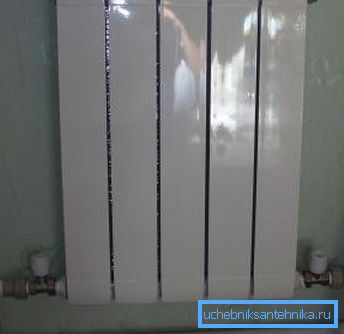

Na fotografiji - radiator povezan sa autoputem

Obratite pažnju! Prilikom ugradnje cevi za grejanje prirodnim cirkulacijom potrebno je izdržati nagib od 3-4 stepena. Ako sistem uključuje prisilno pomeranje rashladne tečnosti, nagib bi trebao biti 1 cm po metru.

Evo, možda, sve glavne tačke instalacije grejanja na jednostrukovoj šemi.

Zaključak

Jednodelni sistem grejanja može se koristiti za sve vrste privatnih kuća. Jedina stvar koju trebate pravilno napraviti i izbjeći greške u procesu instalacije. Sa video zapisa u ovom članku možete pronaći neke dodatne informacije o ovoj temi.
