Jednodelni sistem grejanja: kako zagrejati svoju kuću uz

Izbor grejanja vlastite kuće je jedna od najvažnijih faza projektovanja i izgradnje stambenog prostora. Ne zavisi samo od udobnosti i komfora u kući, već koliko će se novac potrošiti na komunalne usluge. Optimalan izbor za zgrade sa malom površinom je jednokrevetni sistem grijanja sa prirodnom cirkulacijom, pravila za ugradnju koja to radi sami i biće opisana u nastavku.

Vrsta

Grejanje jednim cevima može se projektovati u skladu sa nekoliko različitih šema. Izbor određenog zavisi od vaših ličnih preferencija, kao i od karakteristika objekta koji se gradi.

Međutim, svaka šema jednosumnog sistema grijanja ima sledeće karakteristike:

• u ovoj inženjerskoj mreži ne postoji podela na cevovode za dovod rashladne tečnosti i vodu za ispuštanje rashladne tečnosti iz radijatora;
• svi uređaji su spojeni u zajednički sistem u seriji, a hladnjak, koji prolazi kroz sistem, opisuje prsten;
• Zatvoreni jednosumni sistem grejanja (sa zatvorenim krugom cirkulacije tople vode) može se kombinovati sa dvocevnim - u tom slučaju voda se isporučuje do poda i uklanja se putem dva kanala, a ožičenje je uređeno jedan po jedan.

Građevinski inženjeri razlikuju četiri varijante cijevnih cijevi, koji se razlikuju u načinu instalacije cjevovoda koji povezuje kotao sa radijatorima.

1. Shema grejanja jedne cevi sa rasporedom dno cevi. U tom slučaju, rashladna tečnost teče kroz cijevi postavljene horizontalno i položene duž poda (ili ispod nje), nakon čega se kreće do instaliranih grijnih panela. Prednosti ovog sistema su lako podešavanje temperature i mogućnost blokiranja pojedinačnih elemenata inženjerske mreže u slučaju nesreća ili za preventivno održavanje.

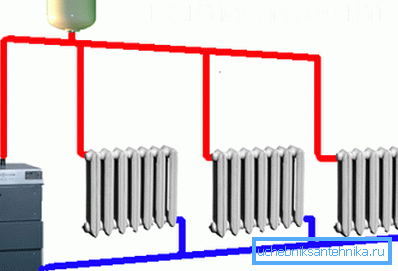

1. Sistem za grejanje sa jednim cevima sa gornjom distribucijom. Ovde, rashladna tečnost, ostavljajući grijač, odmah se podiže do najviše tačke mreže, nakon čega se distribuira pomoću cevi postavljenih horizontalno preko grejnih panela.

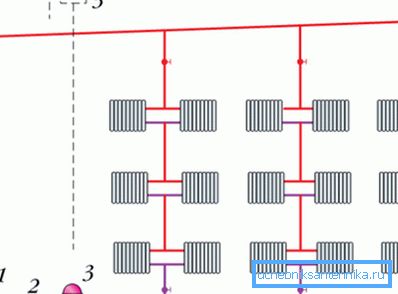

1. Monotube vertikalno grejanje. Njegova posebnost je da u prostorijama nema vodoravno postavljenih cevi. Ovde hladnjak, koji pada u gornju tačku, teče vertikalno nadole, prolazeći duž puta kroz radijatore instalirane u prostorijama.

1. Monotube horizontalni sistem grijanja je u osnovi sličan prethodnom, ali ovde se cevi uređuju horizontalno. Često se ova šema koristi u jednospratnim kućama.

Pored varijeteta koji su gore opisani, jedna-cevna šema sistema grejanja je:

• sa prirodnom cirkulacijom hladnjaka;
• sa prinudnom organizacijom toka vode.

U prvom slučaju, tok tečnosti je obezbeđen temperaturnom razlikom i, shodno tome, gustinom. Pritisak hlađene vode koja izlazi iz radijatora pomera manje gustu i toplu rashladnu tečnost do viših tačaka cjevovoda, odakle se dalje širi.

Da bi takva mreža normalno funkcionisala, neophodno je prilikom instalacije cijevi urediti nagib prema kotlu za 3-4 stepena. I to nije uvek moguće u jednospratnicama velikog dijela (preko 30 metara).

Sistem prisilnog cirkulacije dodatno je opremljen pumpom koja se postavlja ispred ulaza povratnog (hladnog) cjevovoda na kotao. U ovom slučaju, kosina može biti manja (od 0,5 do 1 stepen).

Obratite pažnju! Šema sa prirodnom cirkulacijom je poželjna, jer je više nehlapna - njeno delovanje ne zavisi od prisustva ili odsustva električne energije.

Kako bi se izbjegla stagnacija vode tokom nestanka električne energije, inženjeri savjetuju instaliranje takozvanog ubrzavajućeg kolektora. Ovo je zajednička vertikalna cev koja podiže hladnjak do vrha sistema - na visini od najmanje 1,5 metra u odnosu na radijatore.

Montaža

Princip rada i elemenata

Jednodelni zatvoreni sistem grejanja je prsten u kome su svi njegovi sastavni delovi uključeni:

• kotao koji zagreva hladnjak na unapred određenu temperaturu;
• cevi kroz koje se topla voda isporučuje radiatorima i nakon njihovog prolaska do kotla;
• grejne ploče;
• ekspanzioni rezervoar.

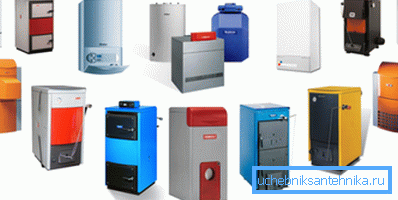

Odabir kotla, obratite pažnju na vrstu goriva koju koristi. Najekonomičniji grejači, gde se voda zagreva gasom. Ali u tu svrhu neophodno je da se gasovod ukloni u vašu lokaciju. Osim toga, često se koristi čvrsta ili tečna goriva, tečnost za gašenje u boca ili kombinovane jedinice.

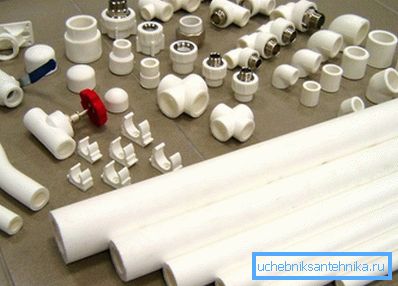

Prečnik cevi zavisi od dužine mreže za grejanje, vrste radijatora u području kuće, snage kotla i tako dalje. Trenutno su najčešći cevovodi različitih polimera.

Prilikom izbora cijevi i radijatora za projektovanje jednosumnog sistema grijanja, neophodno je uzeti u obzir inženjerske parametre (zapreminu potrebne tečnosti, njen pritisak, temperatura, promjer cevovoda, površina radijatora itd.), Što mora biti određeno unaprijed.

Izračunavanje hidrauličnog grejanja - jedan-cevni sistem sa bilo kojom lokacijom glavne snabdevene hladnjakom - može se izvršiti nezavisno ili poveriti ovaj posao specijalistu. Cena takve usluge nije obično velika.

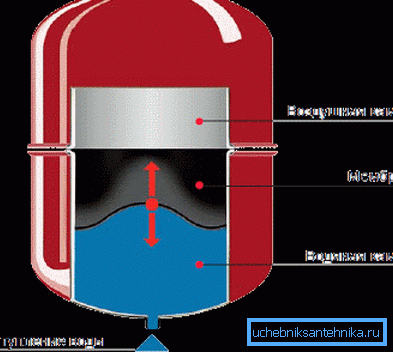

Ekspanzioni rezervoar je neophodan da bi se regulisao pritisak tečnosti u sistemu i sprečio njegov raspad u slučaju njegovog povećanja. Moderni sistem grejanja uključuje upotrebu zatvorenog ekspanzionog rezervoara. Sastoji se od dvije komore odvojene fleksibilnom pregradom. U jednom od njih vazduh se pumpa pod visokim pritiskom, drugi se priključuje na grejne cevi.

Obratite pažnju! Ekspanzione posude zatvorenog tipa mogu se instalirati ne samo na vrhu sistema, već i na bilo kom mestu pogodnom za vas, na primjer, kotlovnicu ili pomoćne prostorije. Još jedna prednost je što nedostatak direktnog kontakta sa vazduhom sprečava preuranjenu koroziju metalnih delova sistema grejanja.

Izbor opcija za povezivanje grejnih panela

Jednospojni priključak radijatora za grejanje obezbeđuje protok rashladnog sredstva ili izgradnju takozvanih obilaznica - odseke cijevi kroz koje može da teče vruća voda, zaobilazeći radijator.

U prvom slučaju, raspoređivanje risera za transport tečnosti nije predviđeno. Voda izlazi iz kotla i protiče kroz svaki radijator: od vrha do dna ili od bliže do daljine. Istovremeno, temperatura vode će se postepeno smanjivati, a najniže (daleke) sobe se mogu slabo zagrejati.

Ova situacija se može izbeći ako su radijatori na manjim područjima postavljeni na početku sistema grijanja nego na kraju.

Nedostatak sistema se s pravom smatra smetnjama za ugradnju zapornih ventila i termostatskih ventila na cevovode, s obzirom na to da preklapanje jednog ventila dovede do neoperativnosti sistema u celini.

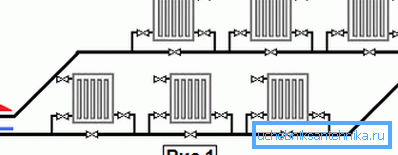

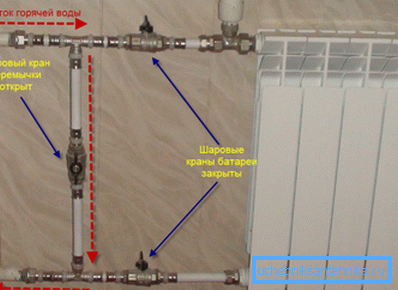

U drugom slučaju, tranzitni cjevovod, obilaznica, montira se pod radijator za grejanje, zahvaljujući čemu se obezbeđuje efikasnije zagrevanje svih prostorija.

Obratite pažnju! Obilaznice moraju biti izrađene od cijevi manjih prečnika od glavnog cjevovoda, u suprotnom dovoljna količina tečnosti za hlađenje neće proći u radijator.

Sve ulazne tačke u grejnoj ploči, kao i obilaznice, moraju biti opremljene slavinama. Ovo će vam omogućiti da podesite temperaturu sistema za grejanje u svakoj sobi posebno. Pored toga, u slučaju nesreće moguće je privremeno onemogućiti određeni dio i popraviti ga ili ga zamijeniti bez potpunog gašenja grijanja.

Instalacijska tehnologija

Instalacija opisane inženjerske mreže može se izvršiti tek nakon izvršenja hidrauličnog izračunavanja jednosumnog sistema grejanja. Zavisi od toga koji elementi će se koristiti.

Sam redosled akcija je sledeći:

1. Na unapred odabranom i pripremljenom mestu ugrađen je kotlovski kotao. Uputstvo koje opisuje ovaj proces dolazi sa jedinicom. Preporučljivo je poveriti instalaciju ove opreme specijaliziranoj organizaciji u kojoj ste kupili uređaj. On će dati garanciju za svoj rad.
2. Izrađen je cjevovod. Istovremeno je neophodno unapred postaviti pogon na mestima ugradnje radijatora. Obavezno proverite da li su sve cevi instalirane sa nagibom, u suprotnom će se narušiti prirodna cirkulacija rashladne tečnosti.

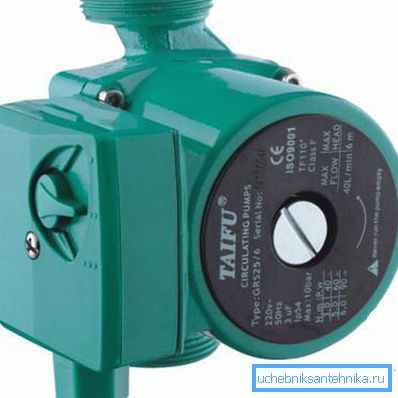

1. U slučaju ugradnje grijanja sa prisilnom vodom, potrebno je instalirati električnu pumpu. Zapamtite da je ova oprema dizajnirana za pumpanje vode, čija temperatura ne prelazi 60 stepeni. Zbog toga, mora biti instaliran na krajnjoj tački sistema - pre ulaska hladenog rashladnog sredstva u kotao.
2. Zatim povežite ekspanzioni rezervoar. Kao što je već pomenuto, zatvoreni kontejner sa membranom može se montirati bilo gdje, a otvoren može biti instaliran samo na najvišoj tački sistema.

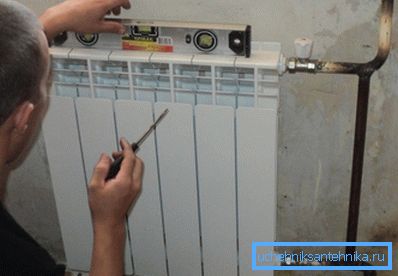

3. Na kraju prethodne faze, možete početi popravljati radijatore. Pričvršćeni su na zid koristeći potpune zagrade. Pre obeležavanja i bušenja, trebalo bi da se upoznate sa preporukama proizvođača u vezi sa instalacijom. Važno je održavati propisane udaljenosti od zidova, prozorskih pragova, podova i drugih strukturnih elemenata zgrade.
4. Grejne ploče se instaliraju na osnovu izabrane šeme. Ne zaboravite da spojite ventile, termostate, utikači, ventile za krvarenje vazduha i tako dalje.

1. Pre prelivanja rashladne tečnosti vrši se pritisak sa komprimovanim vazduhom, nakon čega se sistem napuni vodom, vrši se probni rad i podešavaju se režimi rada.

Jednodelni vertikalni sistem grijanja sa nižim raspodelom cijevi je prikladniji za višekratne privatne kuće, sa horizontalnim - za jednoslojne. Ali zapamtite kada je površina kuće više od 200 kvadratnih metara. brojila i dužine cevi veće od 30 metara, morate instalirati moćne pumpe ili izabrati drugu instalacionu šemu za sistem grejanja.

Zaključak

Horizontalni jednosumni sistem grejanja je jedan od najefikasnijih načina zagrijavanja malih stanova. Ako ste vlasnik prostranog stambenog prostora, preporučljivo je odabrati složenije ali efikasnije šeme. Njihov opis je posvećen videu ispod.
