Izradjujemo kotao za grijanje sopstvenim rukama

12-04-2018

Grijanje

Naravno, izgradnja kotla sa vlastitim rukama je od interesa za mnoge vlasnike privatnih kuća, jer je to efikasan način da spasu sopstveni novac, plus moralno zadovoljstvo koje osoba dobija kada sam nešto uradi samostalno. I nije uvek moguće kupiti fabričku jedinicu zbog svojih visokih troškova, jer se cene takvih proizvoda ne uklapaju u plate prosečnog rezidenta Rusije.

Sada ćemo shvatiti kako napraviti takav grejač pomoću izmjenjivača toplote od cigle i pogledati prateći video snimak.

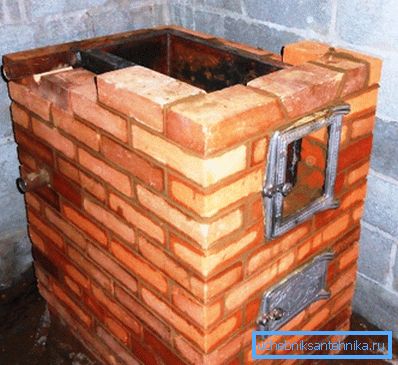

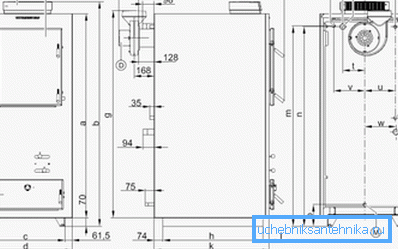

Izrada kotlova za grejanje vlastitim rukama. Moguće je

Mi sve radimo

Opšti pregled

U velikoj meri, dizajn kotlova za grejanje može biti veoma različit od njihovih kolega, jer se ne uzimaju u obzir samo snaga i tip goriva uređaja, već i njegove individualne karakteristike.
Pre svega, radi se o dizajnu izmjenjivača toplote, koji može biti iz međusobno povezanih cijevi, kao i cijevi i kontejnere od čeličnog lima, ali istovremeno vrši istu funkciju i sa istom snagom.
Naravno, da bi sami napravili takav čvor, potrebno je malo iskustva, a pošto samo iskusni zavarivač može da kuva grejač (izmjenjivač toplote), onda, ako nemate profesionalne veštine u ovoj industriji, bolje je pozvati specijaliste. Imajte na umu da je šiv ovde potreban vrlo visokog kvaliteta, jer će rezervoar sadržavati vodu koja može prodrmati u prazninu, čija veličina je manja od mikrona.
Ako znate kako raditi sa mlinom (ugaonim brusilicom), koji ima kotao za grijanje ispred vaših očiju, samostalno možete pripremiti dijelove izmjenjivača toplote i možete obaviti posao zavarivanja profesionalnim. Ali, veoma je važno precizno posmatrati dimenzije i proporcije, u suprotnom će zavarivanje biti jednostavno nemoguće zbog nedoslednosti u veličini.
Takođe, ovdje su vam potrebne veštine šporeta ili najmanje zidara - morate postaviti cigle, a prema određenim pravilima, pošto svaki crtež grejnog kotla ima svoje karakteristike zbog svoje različite veličine.

Napomena Razmotrićemo nekoliko dizajna koje možete samostalno ili uz pomoć profesionalnog zavarivača.

Opcija broj 1

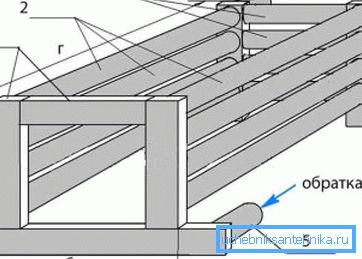

Horizontalni cevasti dizajn: 1) čelični profil 60x40x4 mm; 2) čelična cijev 60x3-5 mm; 3) čelična cijev 40x3-4 mm; 4) hranjenje 50x4-5 mm; 5) povratak 50x4-5 mm; a) 360 mm; b) 40 mm; c) 300 mm; d) 800 mm

U šupljem profilu koji se koristi za vertikalne nosače. Isecite okrugle rupe koje odgovara prečniku cijevi za sapunicu - to se radi električnim zavarivanjem ili reznim plinom. Ovo se izvodi sa dve strane, a istovremeno sa svakom od njih, na strani profila 60 mm, četiri rupe prečnika 50 mm i četiri 40 mm u ravni od 40 mm

Takođe, u donjem delu konstrukcije, sečiva se okrugla rupa prečnika 50 mm, od dna za povratak (ohlađena voda) i od suprotne rupe na suprotnoj strani od vrha za snabdevanje toplog nosača.

Napomena Nakon zavarivanja, u svakom slučaju, na površini metala će se pojaviti vreće, ali takav rad mora biti što jasniji i nežniji. Zbog toga uklonite sve nepravilnosti u ravni sa brusilicom, a unutrašnja lica rupa, ako je potrebno, treba tretirati okruglim ili polukružnim fajlovima.

Kada će se svi praznici vratiti u prvobitno stanje, neophodan vam je horizontalni ravni avion - čak može biti drveni štit, izbačen iz ploča, samo je potrebno umaknuti vodom da bi je zaštitio od varnica.

Uputstvo preporučuje pre svega montažu (zavarivanje) prednjih i zadnjih zidova i tek onda montiranje drugih elemenata. Ova dva panela su postavljena u striktno vertikalnom položaju suprotno jedni drugima, a sve cevi su zavarene, samo je ovaj rad bolje obavljen pomoćnikom, tako da je moguće popraviti dijelove pod pravim uglom.

Kada je okvir spreman, možete otvoriti otvorene krajeve na pravougaoničnom profilu i zavariti napojne i povratne bradavice koje su gore opisane. Sve - sada morate da grundate šavove pomoću mlinice i provjerite strukturu za čvrstoću tako što ćete ukucati vodu i ostaviti je 1-2 sata. U tom slučaju, ako se posao ne izvrši u potpunosti kvalitativno, videćete tamne mrlje na šavovima - to su curenja.

Opcija broj 2

Napomena Ako je na raspolaganju čelični čelični lim sa debljinom od 3-5 mm, instalacija kotla za grejanje, tačnije, instalacija samog izmenjivača toplote može biti značajno pojednostavljena.

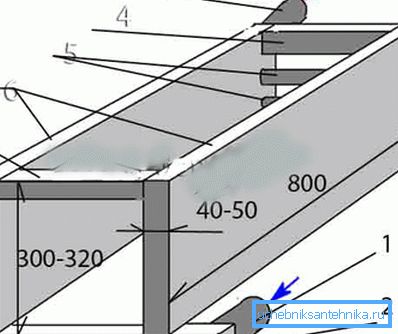

Čelični lim i cevi: 1) povratni prečnik 50 mm; 2) šuplji profil 60x40 mm; 3) hraniti prečnika 50 mm; 4) šuplji profil od 60x40 mm; 5) cevi od 32 mm ili 40 mm; 6) čelični lim 3-5 mm (bočni); 7) profil džampera 60x40 mm

Ovaj dizajn, u stvari, ne zahtijeva detaljne komentare, s obzirom na to da se cjelokupna konstrukcija sastoji gotovo u potpunosti od limova (kapaciteta) zavarenih jedni drugima, koji komuniciraju jedni s drugima kroz cijevne profile.

I, naravno, sa prednje i zadnje strane nalaze se priključci za dovod i povratak rashladne tečnosti. Uprkos naizglednoj jednostavnosti proizvoda, rad zavarivanja mora ponovo izvršiti stručnjak, u protivnom će biti rizik od curenja šavova.

Napomena Dimenzije ovog dizajna mogu se menjati u zavisnosti od veličine peći. Ali istovremeno, presek cijevnog profila i debljina čeličnog lima moraju ostati nepromenjeni.

Montaža

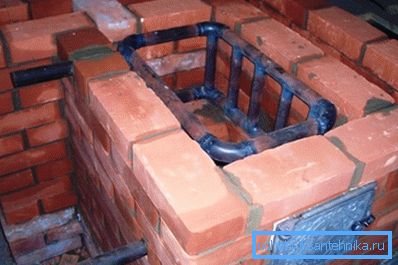

Postavljanje peći i ugradnja izmjenjivača toplote. Fotografija

Nećemo detaljno da se fokusiramo na pravila i parametre postavljanja štednja, jer je ovo prilično prostrana tema i treba je istaknuti u posebnom članku - mi ćemo pogledati opšte odredbe.

Kao što smo već pomenuli, dimenzije grijača se mogu menjati, ali u ovom slučaju dimenzije šporeta su prilično pogodne za seosku kuću ili vikendicu, čija površina ne prelazi 90-100 m² sa standardnim (radiatorskim) sistemom grejanja. Stoga je neophodno uzeti u obzir da u svakom od uređaja za grijanje neće biti više od 7-8 sekcija, sistem će biti dvocevni i neće biti drugog kola (zagrejan pod).

Bez obzira na to, peć mora biti zasnovana na betonskim temeljima, a svi parametri moraju strogo odgovarati vertikalnom i horizontalnom, to jest, poštujući ugao od 90 °. Razmenjivač toplote mora biti postavljen tako da je njegov gornji dio niži od kola za napajanje, najmanje 10 mm - to se radi kako bi se sprečilo zaglavljivanje vazdušnog saobraćaja u sistemu.

Polaganje zidova koji se postavljaju oko izmjenjivača toplote treba da prekorači visinu najmanje 20-30 mm (pola cigle), a gornji dio zgrade pokriven je liveno-liveno peć na kuhinjskom livu, što je vrlo pogodno za ljetne kuće i kuće. Istovremeno, ploča od livenog gvožđa trebalo bi da bude lako odstranjiv element (kao što je poklopac) kako bi se obezbedio pristup preventivnom čišćenju čađi - ovo značajno povećava efikasnost uređaja.

Vertikalna konstrukcija

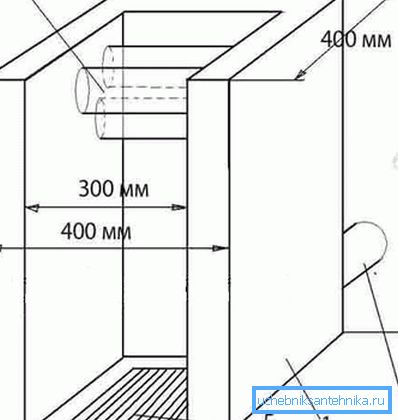

Opcija vertikalnog kotla na čvrsto gorivo: 1) kapacitet čeličnog lima 3-5 mm; 2) prečnik cevi 40 mm ili 50 mm; 3) povratak; 4) podnošenje prijave; 5) mesto za rešetke

Ako je uređaj kotla za grejanje dizajniran samo za grejni krug, onda možete koristiti vertikalni uski dizajn, gde će biti ili kuhinjski aparat sa jednom pločom na vrhu, ili uopšte neće postojati. Za takvu konstrukciju koristi se isti izmjenjivač toplote, koji je opisan u opciji br. 2, samo dimenzije treba prilagoditi veličini peći.

Ekonomska opcija

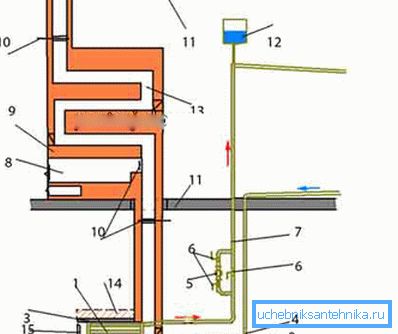

1) izmjenjivač toplote; 2) slučaj; 3) ploča ili opeka (opciono); 4) refundiranje; 5) cirkulaciona pumpa; 6) zaporni ventili; 7) podnošenje prijave; 8) komora za gorivo; 9) peć; 10) zaporni ventili; 11) preklapanje; 12) ekspanzijski rezervoar; 13) kanale za dim; 14) opeka; 15) vrata vatre; 16)

Ova opcija podrazumeva da se kotao za grejanje nalazi u podrumu ili na prizemlju - to vam omogućava da posmatrate razliku između dna kotla i gornjeg odseka dimnjaka, koji mora biti najmanje 7m!

Obratite pažnju na crtež - na kotlovskom dimnjaku (iznad) nalazi se peć ili grejni štit, a kotao treba da bude ispod šporeta ili štita. Suština je u tome što dimnjak u kotlu prolazi kroz sistem za izradu peći. Na izlazu iz kotlovskog ložišta postavljen je ventil koji je zatvoren kada se koristi kotao i otvara se tokom rada peći.

Zaključak

Obraćali smo pažnju samo na opšte odredbe, kako napraviti kotao za grijanje vlastitim rukama, pa čak i tada, to su samo neke od najtraženijih opcija. U stvari, postoji mnogo različitih šema i metoda, a svaki od njih je vredan razmatranja u posebnom članku.
