Izračunavanje snage radijatora po površini, zapremini i

Kako izračunati moć grijača radijatora za prostor sa poznatim parametrima? Da li je ovlašćeni proizvođač proglašava moć grijača? Mogu li neki faktori uticati na efikasnost uređaja? Hajde da shvatimo.

Optimalan izbor baterije će smanjiti troškove grejanja.

Potražnja toplote

Izračunavanje snage radijatora u stanu može se izvršiti:

  • U sobama sa standardom za stambene zgrade sa visinom plafona (2,5 - 2,7 m) - preko prostora sobe za koju ćemo zagrevati;
  • Sa višom visinom plafona - na zagrejanom volumenu.

Pored toga: potrebno je uzeti u obzir veliki broj dodatnih faktora kako bi se postigla maksimalna tačnost rezultata. Ovo uključuje broj prozora, strukturu zastakljivanja, lokaciju stana u kući (u sredini ili na periferiji zgrade), debljine zidova i klimatske zone.

Obračun površine

Najjednostavnija shema proračuna za područje izgleda ovako:

  1. Na 1 m2 površine u projektu se položi 0,1 kilovata termalne energije;
Na web stranicama proizvođača opreme za grijanje možete pronaći kalkulator za izračunavanje kapaciteta radijatora za grijanje koristeći samo takav algoritam.
  1. U hladnim ili toplim klimatskim zonama koristi se korekcioni faktor. Gubitak toplote kroz omotač zgrade je linearno zavisno od razlike temperature sa ulicom.

Evo vrijednosti koeficijenta za različite vrijednosti prosječne temperature najhladnijeg mjeseca zime:

Prosječna januarska temperatura, S. Koeficijent
0 i iznad 0.8
-15 1.2
-30 1.6
-40 2

Dakle, za stan od 70 m2 u Yakutsku (prosečna januarska temperatura je -38,6 ° C), potrebno je 70 * 100 * 2 = 14000 vati toplote.

Zima u Jakutsku.

Šema je jednostavna, ali u potpunosti ignoriše određeni broj navedenih faktora. Oni se uzimaju u obzir u algoritmu za izračunavanje toplotne snage po zapremini.

Obračun po zapremini

Kako izračunati moć radijatora sa poznatom količinom stanova?

  • 40 vati termičke energije uzima se po kubnom metru zapremine;
  • Za sobe koje se graniču sa ulicom koristi se faktor 1,2, za ekstremne podove, 1,3;
  • 100 vata se dodaje svakom prozoru;
  • Koristi se regionalni koeficijent koji je već dat u gornjoj tabeli.

Navedite podatke prethodnog zadatka poravnanja: stan od 70 m2 ima visinu plafona 3,2 metara i 4 prozora; Nalazi se u centru zgrade na prvom spratu.

  1. Zapremina stana je 70 * 3,2 = 224 m3. Osnovna toplotna snaga je 224 * 40 = 8960 vati.
  2. Prvi sprat će nas primorati da iskoristimo faktor od 1.3: 8960 * 1.3 = 11648 vati.
  3. Windows će povećati veću potrebu za toplotom: 11648+ (5 * 100) = 12148 vati.
  4. Konačno, oživljavanje mraza od januara 60 stepeni će takođe napraviti sopstvena prilagođavanja: 12148 * 2 = 24296. Lako se vidi da je razlika sa prvim metodom obračuna prilično impresivna.

Izračunavanje po zapremini i stepen zagrevanja

Prethodna shema je dobra za sve osim one: primenjuje se samo za standardnu ​​izolaciju spoljašnjih zidova zgrade, što odgovara trenutnom SNiP-u. Šta ako je znatno bolje ili lošije?

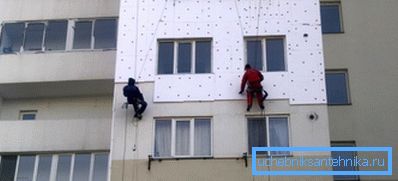

Stambene zgrade se sve više isporučuju sa izoliranim fasadama.

U ovom slučaju, instrukcija izračuna se svodi na formulu Q = V * Dt * k / 860.

U njemu:

  • V - kubni volumen sobe;
  • Dt je razlika između očitavanja termometara u stanu i na ulici;

Napomena: prosečna temperatura najhladnije petodnevne nedelje uzima se kao ulična temperatura.

  • k - sledeći faktor u zavisnosti od stepena izolacije zgrade.
Opis izolacije K
Pena od vune ili mineralne vune, prozori sa dvostrukim zaslonom koji štede energiju 0.6-0.9
Opeke ili kameni zidovi od 50 mm debljine, jednokomorni dvostruki prozori 1-1.9
Zidovi od tanke zida (u ciglu), jednoglasno zastakljivanje 2-2.9
Nedostatak izolacije (industrijski objekti) 3-4
U industrijskim uslovima, izolacija retko se ozbiljno razmatra.

Hajde još jednom da uradimo sopstvene ruke da izračunamo potrebu za toplotom za naš stan u Yakutsku, koristeći novi uvodni:

  • Prosečan minimum januara je -41,5 S;
  • Kuća je izolovana spolja i opremljena je trostrukim zastakljenim prozorima (k = 0,8). Svi novi domovi u Yakutiji odgovaraju ovom opisu.

Obim stana koji smo ranije izračunali iznosi 224 m3. Dt na sobnoj temperaturi od +22 C će uzeti vrednost 22 - (-41.5) = 63,5 C.

Prema našoj formuli, Q = 224 * 63,5 * 0,8 / 860 = 13,2 kW.

Snaga instrumenta

Kako izračunati moć čeličnog radijatora ili aluminijumsku segmentnu bateriju?

  • Za konvektore, panelne radijatore i druge integralne proizvode složenog oblika, možete se osloniti samo na dokumentaciju proizvođača. Karakteristike uređaja su uvek prisutne barem na svojoj zvaničnoj web stranici.
Tabela za izračunavanje moći čeličnih radijatora Kermi grejanje, u zavisnosti od njihove linearne dimenzije.
  • Za sekcijske uređaje, pored istih podataka, možete se fokusirati na sledeće vrednosti:
Materijal radiatora Protok grejanja, W / odjeljak
Liveno gvožđe 160
Bimetal (čelik + aluminijum) 180
Aluminijum 200

Izračunavanje moći čeličnih grejnih radijatora od čeličnih cevi (horizontalnih registara) može se izvesti prema sledećem algoritmu:

  1. Izlaz toplote prvog sekcije (donja cev) u vatima je D * L * Dt * 36,5, gdje je D spoljni prečnik sekcije, L je njegova dužina, a Dt je delta temperatura između površine uređaja i vazduha u prostoriji.

Pažnja: sve vrijednosti unose se u SI jedinice; Pre svega, prečnik se pretvara u brojila.

  1. Izlazna snaga sledećih sekcija izračunava se sa faktorom od 0,9, pošto su u toplom uzlaznom vazdušnom toku.

Dakle, za uređaje sa četiri sekcije sa prečnikom preseka 108 mm i dužinom od 4 metra sa +20 unutra i +80 na površini registra, prenos toplote će biti jednak 0,108 * 4 * (80-20) * 36,5 + 0,108 * 4 * (80-20 ) * 36,5 * 0,9 * 3 = 946 + 2554 = 3500 (zaobljeni) vati.

Na slici je registar grejanja sa četiri dijela.

Zanimljivo: sa istim dimenzijama, čelični registar daje mnogo manje toplote nego aluminijumski ili bimetalni radijator. Pre svega, niska cijena je atraktivna u ovim uređajima: jeftinije VGP cijevi se koriste kao materijal za njihovu proizvodnju.

Ograničavajući faktori

U nekim slučajevima stvarna snaga uređaja za grijanje je znatno manja od naziva.

Šta može dovesti do smanjenja efikasnosti?

  • Smanjivanje temperaturne razlike sa vazduhom. Proizvođači ukazuju na karakteristike uređaja za Dt = 70 C; kada hlađenje rashladne tečnosti ili zagrevanje zraka u prostoriji, efektivna snaga će se smanjiti.
  • Greška prilikom odabira šeme veze. Sa malom dužinom uređaja (do 10 sekcija), poželjno je da preferirate bočnu vezu; sa više sekcija - dijagonalno ili donje do dno.
  • Ograničenje konvekcije. Raznolikost sita, niša i kanala može smanjiti prenos toplote za 15 - 30%.
Dekorativni ekrani sprečavaju prirodnu konvekciju toplog vazduha.

Zaključak

Nadamo se da će gore navedene šeme proračunavanja pomoći čitaocu da dizajnira efikasno grejanje za svoj stan. Dodatne tematske informacije možete pronaći na video snimku u ovom članku. Successes!
