Izračunavanje prečnika cevi za grejanje je važna faza u

Kada je u pitanju ugradnja sistema grejanja, često se cevi izaberu jednostavno na osnovu saveta prijatelja ili preporuka prodavaca u prodavnici. Izračunavanje prečnika cevi za grejanje se ne vrši uvek.

Izbor veličine slučajno, postoji rizik da će sistem grejanja raditi neefikasno.

Efekat promjera na rad grijanja

Uputstva za instalaciju sistema za grejanje verovatno neće uticati na izračunavanje cjevovoda (takođe pronaći kako izračunati prečnik cevi za grejanje).

U međuvremenu, kada se kreće kroz cev, rashladna tečnost susreće se sa nekoliko vrsta otpora, i to treba uzeti u obzir prilikom odabira standardne veličine:

• zidni trenje. Zbog toga je dio brzine izgubljen;
• gubitak brzine prilikom kretanja. Spajanje oko stana se ne može izvoditi bez okreta (osim toga, da li se okreće pod uglom od 90 °);

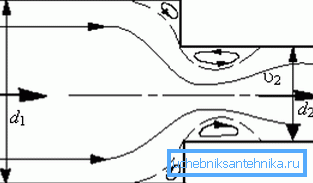

• promjena promjera. Ako pokušavate da koristite različite veličine prilikom povezivanja u stan, onda će se zadržati otpor protoku na mestima konjugacije različitih veličina.

Obratite pažnju! Suženje prečnika cevi za grijanje je nepoželjno. Kada se žičite oko kuće, potrebno je koristiti istu veličinu. Izuzetak je dozvoljen u slučaju velike dužine cirkulacione petlje, u kom slučaju je moguće povećati brzinu rashladne tečnosti smanjenjem D.

Što se tiče samog cjevovoda, njegova glavna karakteristika koja utiče na kretanje tečnosti za hlađenje može se nazvati unutrašnjim prečnikom (D). Što je manji, to je veći pritisak i obrnuto - dok Dw raste, pritisak u sistemu pada. Ovo treba uzeti u obzir prilikom izbora prečnika cevi za grejanje.

Uobičajena greška amaterskih vodoinstalatera povezana je sa ovom pojavom. Sigurni su da ako uzmete veću veličinu, više radijatora će proći kroz radijatore i prostorija će se brže zagrijati.

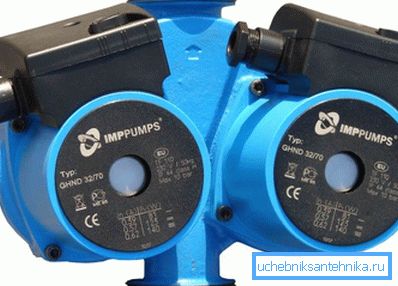

Zapravo, efekat će biti suprotan - zbog pada pritiska, baterije će ostati hladne. U ovom slučaju može ugraditi moćniju cirkulacionu pumpu, ali cijena takvog rešenja je velika, mnogo je lakše izabrati pravi prečnik.

Primjer izračunavanja sistema grijanja

Po pravilu, pojednostavljena proračunavanja vrše se na osnovu parametara kao što su zapremina prostora, nivo izolacije, protok tečnosti za hlađenje i razlika u temperaturi u ulaznim i izlaznim cevovodima.

Promjer cijevi za grejanje s prisilnom cirkulacijom određuje se u sljedećem nizu:

• određuje se ukupna količina toplote koja se mora isporučiti u prostoriju (izlaz toplote, kW), a možete se fokusirati na podatke tablice;

• tražiti brzinu kretanja vode, odrediti optimalni D.

Izračunavanje toplotne energije

Kao primer, biće standardna soba dimenzija 4,8 x 5,0 x 3,0 m. Krug grijanja sa prisilnom cirkulacijom, potrebno je izračunati prečnik cevi za grejanje za ožičenje oko stana. Osnovna formula je sledeća:

u formuli se koristi sledeća oznaka:

• V je zapremina sobe. U primjeru je jednako 3.8 • 4.0 • 3.0 = 45.6m³;
• ?t je razlika između temperature na ulici i u sobi. U primjeru, uzeti 53? C;

• K je poseban koeficijent koji određuje stepen izolacije zgrade. Generalno, njegova vrijednost je u opsegu od 0.6-0.9 (koristi se efektivna toplotna izolacija, pod i krov su izolirani, instalirani su barem dvostruki prozori) do 3-4 (zgrade bez toplotne izolacije, na primjer, kabine). U primjeru se koristi međusobna varijanta - stan ima standardnu ​​toplotnu izolaciju (K = 1,0 - 1,9), prihvaćen je K = 1,1.

Ukupna toplotna snaga bi trebala iznositi 45.6 • 53 • 1.1 / 860 = 3.09 kW.

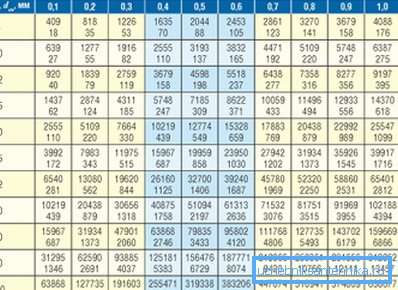

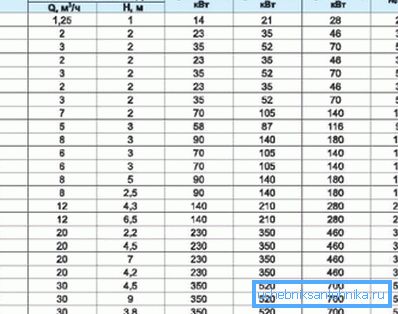

Možete koristiti tabelarne podatke.

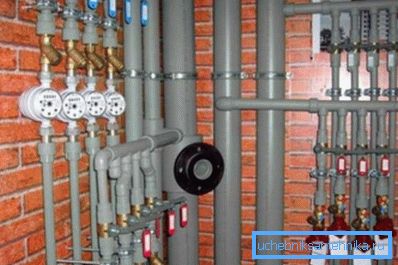

Određivanje prečnika

Prečnik cevi za grejanje je određen formulom

Gde se koristi zapis:

• ?t- temperaturna razlika rashladnog sredstva u dovodnim i odvodnim cevovodima. S obzirom na to da se voda isporučuje na temperaturi od oko 90-95 ° C, a ima vremena da se ohladi na 65-70 ° C, razlika u temperaturi može se uzeti kao jednaka 20 ° C;
• v-brzina kretanja vode. Neželjeno je da prelazi 1,5 m / s, a minimalni dozvoljeni prag je 0,25 m / s. Preporučuje se da se zaustavi sa brzinom od 0,8 - 1,3 m / s.

Obratite pažnju! Pogrešan izbor prečnika cevi za grejanje može dovesti do pada brzine ispod minimalnog praga, što će dovesti do zastoja u vazdušnom saobraćaju. Kao rezultat toga, efikasnost rada postaje nula.

Vrijednost Dvn u ovom slučaju će biti v354 • (0,86 • 3,09 / 20) / 1,3 = 36,18 mm. Ako obratite pažnju na veličinu, na primer, PP-pipeline, jasno je da jednostavno nema takvih Dnn. U ovom slučaju, izaberite najbliži prečnik cevi za propilen za grejanje.

U ovom primjeru možete odabrati PN25 sa Dv 33.2 mm, što će dovesti do blagog povećanja brzine tečnosti za hlađenje, ali će i dalje biti unutar prihvatljivih granica.

Karakteristike sistema grijanja sa prirodnom cirkulacijom

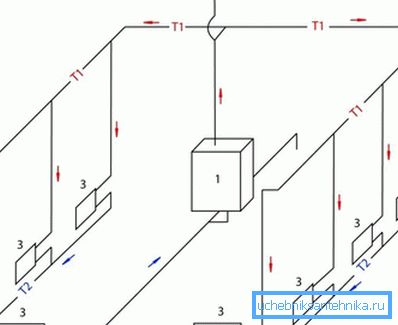

Njihova glavna razlika je u tome što oni ne koriste cirkulacionu pumpu za stvaranje pritiska. Tečna se kreće gravitacijom, nakon zagrevanja ga gurne nagore, zatim prolazi kroz radijatore, hladi se i vraća u kotao.

U poređenju sa sistemima sa prisilnom cirkulacijom, prečnik cevi za grejanje sa prirodnom cirkulacijom treba da bude veći. Osnova izračunavanja u ovom slučaju je da pritisak cirkulacije prelazi gubitke trenja i lokalne otpornosti.

Da ne bi svaki put izračunavali vrednost pritiska cirkulacije, postoje posebne tabele za različite temperaturne razlike. Na primjer, ako je dužina cjevovoda od kotla do radijatora 4,0 m, a razlika u temperaturi je 20 ° C (70 ° C u izlazu i 90 ° C u napajanju), onda cirkulacioni pritisak iznosi 488 Pa. Na osnovu toga, brzina rashladne tečnosti se bira promenama D.

Pri izvršavanju proračuna s vlastitim rukama, obračun verifikacije je takođe potreban. To znači da se kalkulacija vrši u obrnutom redosledu, svrha testa je da se utvrdi da li gubici usled trenja i lokalnog otpora ne prelaze pritisak kruženja.

Sumirajući

Izračunavanje cevovoda za grejanje je veoma važan zadatak u fazi projektovanja. Informacije u članku će vam omogućiti da samostalno izračunate sistem grijanja tako da je zagarantovana udobna mikroklima u kući (pogledajte članak koji su cijevi za grejanje bolje: analiza 4 najčešćih opcija).

U video snimku u ovom članku, izračunavanje cjevovoda vrši se uz dozvoljenu brzinu.
