Izračunavanje prečnika cevi za grejanje: formule i primeri

Kako je izračunavanje prečnika cevi za grejanje kod poznate snage kotla? Kako izračunati minimalni prečnik za poseban deo konture? U ovom članku moramo da se upoznamo sa formulama koje se koriste u proračunima i pratimo poznanstva sa primerima kalkulacija.

Zašto ti je to potrebno?

I zapravo - zašto je potrebno izračunati prečnik cevi za grejanje? Zašto jednostavno ne uzimati očigledno prevelike cevi? Na kraju krajeva, time ćemo se zaštititi od preterano sporo cirkulacije u krugu.

Nažalost, ovaj pristup ima nekoliko ozbiljnih nedostataka.

• Potrošnja materijala i, shodno tome, cena po metru se povećava srazmerno kvadratu prečnika. Troškovi neće biti peni.

Napomena: Za održavanje istog radnog pritiska sa povećanjem prečnika cevi neophodno je povećati debljinu zida, što dodatno povećava potrošnju materijala.

• Jednako važno, povećani prečnik cjevovoda znači povećanje zapremine rashladne tečnosti. i, shodno tome, povećana termička inercija sistema. Ona će se zagrijati duže i hladiti duže, što nije uvek poželjno.
• Na kraju, sa otvorenim polaganjem gustih cevi za grejanje, oni neće stvarno dekorirati prostoriju, a kada su skriveni, povećavaju dubinu strobe u zidovima ili debljini estriha na podu.

Formule

Pošto mi, dragi čitalac, ne posećujemo se na dobijanje diplome inženjera grejanja, nećemo se popeti u džunglu.

Jednostavljeni proračun prečnika cevi za grejanje vrši se prema formuli D = 354 * (0,86 * Q / Dt) / v, u kojoj:

• D je traženi prečnik u centimetrima.
• Q - toplotno opterećenje na odgovarajućem delu kola.
• Dt je delta temperature između linije za dovod i povratak. U tipičnom autonomnom sistemu, to je oko 20 stepeni.
• v je proticaj hladnjaka u cevima.

Izgleda da nam trebaju neki podaci za nastavak.

Da bi izračunali prečnik cevi za grejanje, potrebno je:

1. Saznajte u kojoj maksimalnoj brzini može da se kreće rashladno sredstvo.
2. Naučite kako izračunati toplotnu snagu čitavog sistema i njegovih pojedinačnih sekcija.

Brzina tečnosti

Ona mora ispuniti par graničnih uslova.

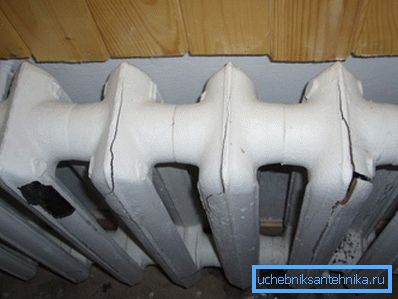

Sa jedne strane, tečnost za hlađenje bi trebalo da se okrene oko 3 puta na sat. U suprotnom, negativna temperaturna delta će se značajno povećati, zbog čega zagrevanje radijatora nije ravnomerno. Pored toga, u teškoj hladnoći, dobijamo veoma realnu mogućnost odmrzavanja najhladnijih delova kola.

Sa druge strane, izuzetno velika brzina stvaraće hidrauličnu buku. Da zaspimo buku vode u cevima je zadovoljstvo, recimo, za amatera.

Valjan je raspon proticaja od 0,6 do 1,5 metra u sekundi; istovremeno, maksimalna dozvoljena vrijednost od 1,5 m / s obično se koristi u proračunima.

Termička snaga

Evo dijagrama njegovog izračunavanja za normalizovanu toplotnu otpornost zidova (za centar zemlje - 3,2 m2 * C / W).

• Za privatnu kuću, 60 vati po kubnom metru sobe se uzima za osnovnu snagu.
• Dodaju 100 vata na svaki prozor i 200 vata na svaka vrata.
• Rezultat se multiplikuje regionalnim koeficijentom u zavisnosti od klimatske zone:

Tako će zahtevati prostor od 300 m2 sa tri prozora i vrata u Krasnodaru (prosečna januarska temperatura je + 0,6 ° C) (300 * 60 + (3 * 100 + 200)) * 0,8 = 14,800 vati toplote.

Za zgrade čija se toplotna otpornost zidova znatno razlikuje od normalizovanog, koristi se još jedna pojednostavljena šema: Q = V * Dt * K / 860, gde:

• Q je potreba za toplotom u kilovatima.
• V je zapremina zagrejanog prostora u kubnim metrima.
• Dt je razlika u temperaturi između prostorije i ulice na vrhu prehlade.

Koristan je: bolje je podići temperaturu u sobi sa odgovarajućim sanitarnim standardima, uličnoj temperaturi - prosječnim minimumom u proteklih nekoliko godina.

• K - koeficijent izolacije zgrade. Gde dobiti svoje vrijednosti? Uputstvo će se naći u sledećoj tabeli.

Gde da uzmete teret za poseban deo kola? Izračunava se zapreminom sobe koja se zagreva ovom odeljkom, jednom od gore navedenih metoda.

Primer računanja

Dakle, u teoriji znamo kako izračunati prečnik cevi za grejanje.

Potvrdimo teorijsko znanje sa praksom i izvršimo račun za sledeće uslove:

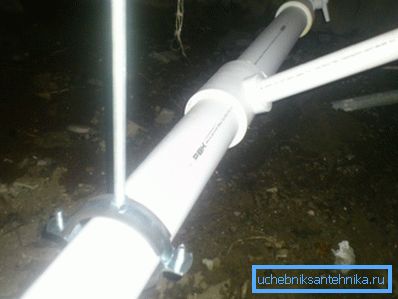

• Treba izračunati prečnik punjenja u privatnoj kući od 100 kvadratnih metara.
• Visina plafona u kući je 2,8 metara.

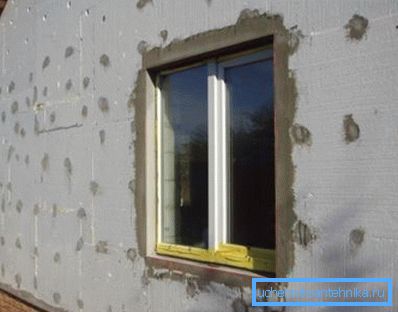

• Zidovi su kadica debelih betonskih blokova modela D600 debljine 40 cm sa spoljašnjim penastim slojem debljine 150 mm.

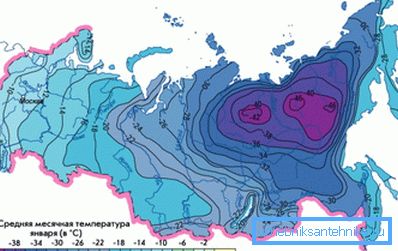

• Kuća se nalazi u Komsomolsku na Amuru na teritoriji Habarovsk (prosječna minimalna temperatura u januaru je -30,8 ° C). Unutrašnja temperatura je uzeta jednako +20 C.

Prvo, izračunamo potrebu za toplotnom energijom.

Izolacija jasno obezbeđuje toplotnu otpornost od normalizovanog, što nas primorava da pređemo na drugu od gore navedenih šema izračunavanja.

1. Interni volumen kuće je 100 * 2.8 = 280 m3.
2. Delta temperatura između ulice i kuće u najgorem slučaju za nas će biti jednaka 50 stepeni.
3. Koeficijent toplotne izolacije pretpostavlja se da je 0,7.
4. Procenjeni kapacitet domaćeg grejnog kotla mora biti najmanje 280 * 50 * 0,7 / 860 = 11,4 kW.

Ostaje izvršiti stvarni proračun prečnika cevi za grejanje. To će biti jednako 354 * (0,86 * 11,4 / 50) / 1,5 = 2,4 cm, što odgovara čeličnoj VGP cevi DN 25 ili cevi od polipropilena sa spoljnim prečnikom od 32 mm.

Zaključak

Podsjetimo se da smo dali izuzetno pojednostavljene šeme proračuna. Kao i uvek, čitač može pronaći dodatne informacije o predmetu u video zapisu koji je priložen članku. Successes!
