Izračunavanje grejnih uređaja: jednostavne šeme

Kako izračunati parametre grejača za sobu sa poznatim karakteristikama? U ovom članku ćemo se upoznati sa nekoliko jednostavnih šema koje pružaju prihvatljivu tačnost rezultata. Nećemo da se popnemo u džunglu: sve kalkulacije mogu se izvršiti ručno sa osobom koja je daleko od toplotnog inženjeringa. Pa idi.

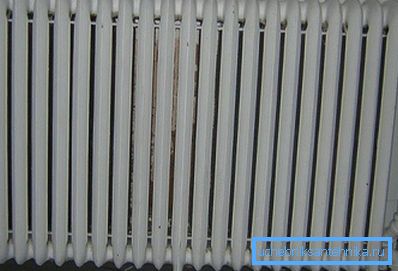

Naučićemo kako odabrati grejač optimalne veličine.

Ono što mislimo

Hajde da prekinemo veliki zadatak u male faze.

Potrebno nam je:

  1. Naučite da procenite potrebu za sobom u toploti.

Napomena: bolje je imati obračunske šeme u vašem arsenalu za obe kuće sa normalizovanom otpornošću na prenos toplote, kao i za zgrade sa znatno boljom ili lošijom kvalitetnom izolacijom.

  1. Naučite kako preračunati grejanje grijača u broju dijelova radijatora.
  2. Saznajte kako procijeniti snagu uređaja koji se ne sastoje od standardnih dijelova.

U tom redu, idite dalje.

Termička snaga

Dali smo dva načina da je procijenimo.

Za normalizovanu toplotnu otpornost

Za zgrade koje ispunjavaju zahteve SNiP-a 23-02-2003 Termička zaštita zgrada, potreba za toplotom se može izračunati prema sledećoj shemi:

  • Osnovna vrijednost je uzeta jednako 40 vati po kubnom metru zagrejane sobe ili stana.
  • Pomnožava se faktorom u zavisnosti od smeštaja sobe.
Lokacija Koeficijent
Ugao (dva zajednička zidina sa ulicom) 1.2
Kraj (tri zajedničke zidove sa ulicom) 1,3
Privatna kuća (sve mačje strukture su u kontaktu sa ulicom) 1.5

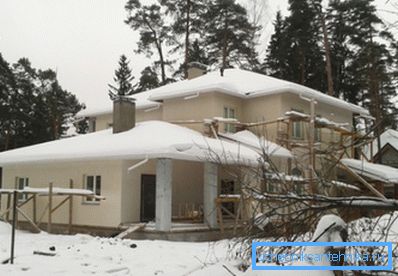

Privatna kuća ispušta toplotu kroz sve zatvorene strukture.
  • 100 vati toplote dodaju se u svaki prozor veličine standarda, a 200 do vrata koja vode do ulice.
  • Uveden je regionalni koeficijent.
Region Koeficijent
Soči, Jalta 0.7
Moskva, Petersburg 1.2
Irkutsk, Khabarovsk 1.6
Verkhoyansk, Oymyakon 2.0

Da izračunamo potrebu za toplotnom snagom za prostoriju dimenzija 4 * 5 * 3 metara u gradu Komsomolsk-na-Amuru na teritoriji Habarovsk.

Soba je ugao sa dva prozora.

  1. 40 vati po kocki daju 40 * 4 * 5 * 3 = 2400 vati.
  2. Pošto je prostor ugao, koristimo faktor od 1,2. 2400 * 1,2 = 2880.
  3. Par prozora će pogoršati situaciju. 2880+ (2 x 100) = 3080 vati.
  4. Klimatska zona će napraviti svoja podešavanja. 3080 * 1,6 = 4928 vati.

Nuance: ako u stanu ima soba bez uređaja za grijanje, njihova zapremina takođe treba uzeti u obzir prilikom izračunavanja. Dakle, ako se u našu sobu pripoji hodnik veličine 4 * 1 * 3 metra, toplotna snaga se mora izračunati za (4 * 5 * 3) + (4 * 1 * 3) = 72 m3 zagrejane prostorije.

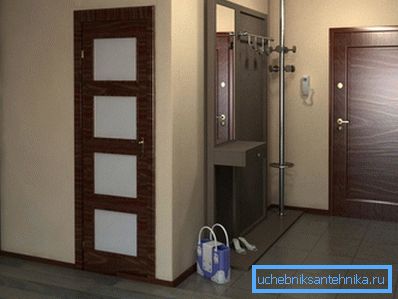

Sala na fotografiji je bez grejnih uređaja i zagrevana je sobama.

Za nestandardno zagrevanje

Ako je kvalitet izolacije mnogo bolji ili lošiji od preporučenog SNiP-a, formula za izračunavanje toplote je formula Q = V * Dt * K / 860, u kojoj:

  • Q - negovana snaga u kilovatima.
  • V je zapremina sobe u kubnim metrima.
  • Dt je maksimalna razlika u temperaturi između unutrašnjeg i spoljašnjeg vazduha.
  • K - koeficijent izolacije. Njegova vrijednost se može procijeniti približno, a prema sljedećoj tabeli:
Opis ugrađenih struktura Koeficijent
Debljina od 12 cm u jednom navoju 3 - 4
Opečni zid od 25 cm, drveni prozorski okviri 2 - 2.9
Opeka polagana u jednu i po ciglu (38 cm), jednokomorni dvostruki prozori 1 - 1.9
Izolacija od mineralnih pamuka ili pene, dvokomorni dvostruki prozori sa staklom koji štedi energiju 0,6 - 0,9

Parametar Dt se obično uzima jednak razlici između vrednosti unutrašnje temperature koje preporučuje SNiP i prosječnog minimuma najhladnijeg mjeseca u posljednjih nekoliko godina. Fokusiranje na apsolutni minimum biće neka vrsta brute sile: ako, recimo, na Krimu postoji -25, a onda samo jednom na par godina za jedan ili dva dana.

Hajde da izračunamo toplotnu snagu iste prostorije u Komsomolsku na Amuru, navodeći da su prozori u njemu opremljeni dvostrukim prozorima, a debljina zidova od cigle je 60 centimetara.

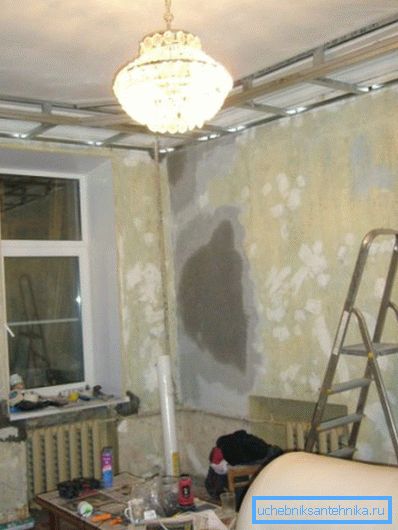

Otvaranje prozora omogućava procenu debljine zidova u kućama staljinističke gradnje.
  1. Zapremina sobe je 4 * 5 * 3 = 60 m3.
  2. Minimalna sobna temperatura za uglovnu prostoriju u ovoj klimatskoj zoni utvrđena SNiP-om je + 22 C.
  3. Prosječni minimum januara je -30,8 C.
  4. Koeficijent toplotne izolacije iznosi 0,8.

Izračunavanje grejnih uređaja za našu sobu će izgledati kao Q = 60 * (22 - -30,8) * 0,8 / 860 = 2,94 kW. Lako se vidi da je širenje sa prvim rezultatom prilično veliko.

Uređaji

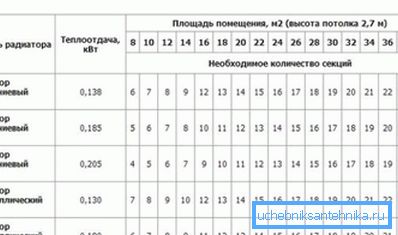

Uputstvo za izbor ploče, cevnog radijatora ili konvektorskog grejanja je izuzetno jednostavno: dovoljno je proučiti dokumentaciju za uređaj. Proizvođači uvek pokazuju izlaz toplote za standardnu ​​temperaturu delta između rashladne tečnosti i vazduha na 70 stepeni.

Proizvođači pokušavaju pomoći potencijalnom kupcu u odabiru.

Imajte na umu: prepoloviti temperaturu delta (recimo, na +20 u sobi i temperaturi baterije od +55 C) neizbežno će dovesti do dvostrukog pada snage.

U pratećim dokumentima i na web stranici proizvođača, možete, po pravilu, pronaći vrijednosti protoka toplote za pojedine dijelove radijatora u segmentu.

U nedostatku dokumentacije, možete se usredsrediti na sledeće prosječne vrijednosti:

  • Odeljak od livenog gvožđa - 160 vati.
  • Bimetalni dio - 180 W.
  • Aluminijumska sekcija - 200 W.

Dakle, da bi se dobila toplotna snaga od 2940 vati, 2940/180 = 17 je dovoljno (zaobljenim) bimetalnim sekcijama.

Korisno: radijatori ove dužine moraju biti povezani dijagonalno ili donje na dno. U suprotnom, cela rashladna tečnost će cirkulirati samo kroz prve odeljke.

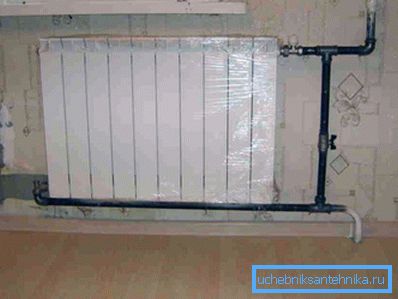

Dijagonalna veza osigurava zagrevanje svih sekcija.

Poseban slučaj

Niska cena čini je vrlo atraktivnom za korištenje registra za čelične cijevi. Međutim, domaći dizajni obično nemaju tehničku dokumentaciju.

Kako izvršiti obračun u ovom slučaju?

  1. Izlazna snaga jedne horizontalne cevi u vatima izračunava se kao Q = 3.1415 * Dn * L * 11.63 * Dt. U njemu je DN spoljni prečnik cevi (u metrima); L je njegova dužina u metrima, Dt je delta temperatura između vazduha i rashladnog sredstva.
  2. Izlaz toplote drugih dijelova registra koji se nalazi iznad ove cevi izračunava se na isti način, ali koristeći dodatni faktor od 0,9.

Dakle, sa spoljnim prečnikom 208 mm, dužinom od 3 metra i temperaturom delta od 70 ° C, snaga dvosmernog registra će biti (3.1415 * 0.2008 * 3 * 11.63 * 70) + (3.1415 * 0.2008 * 3 * 11.63 * 70) * 0.9 = 1596 + 1436 = 3032 vati.

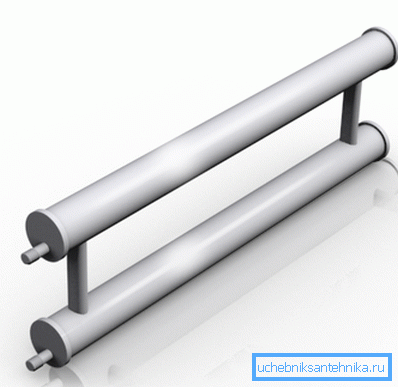

Dvodelni registar grejanja.

Zaključak

Ponovo: prikazali smo najjednostavnije šeme približnih proračuna, neprikladnih za profesionalnu upotrebu, ali dajući prilično tačne rezultate. Kao i uvek, priloženi video će ponudi čitatelju dodatne materijale. Successes!
